PowerDesigner连接数据库及生成HTML报告

环境
PowerDesigner 16
mysql 8.0
下载 mysql-connector-odbc-8.0.18-win32.msi
官网下载：(https://dev.mysql.com/downloads/connector/odbc/8.0.html)
注：ODBC和mysql版本需一致，无论电脑是32还是64位都下载32位的

双击安装mysql-connector-odbc-8.0.18-win32.msi 一直下一步。

安装完成配置ODBC

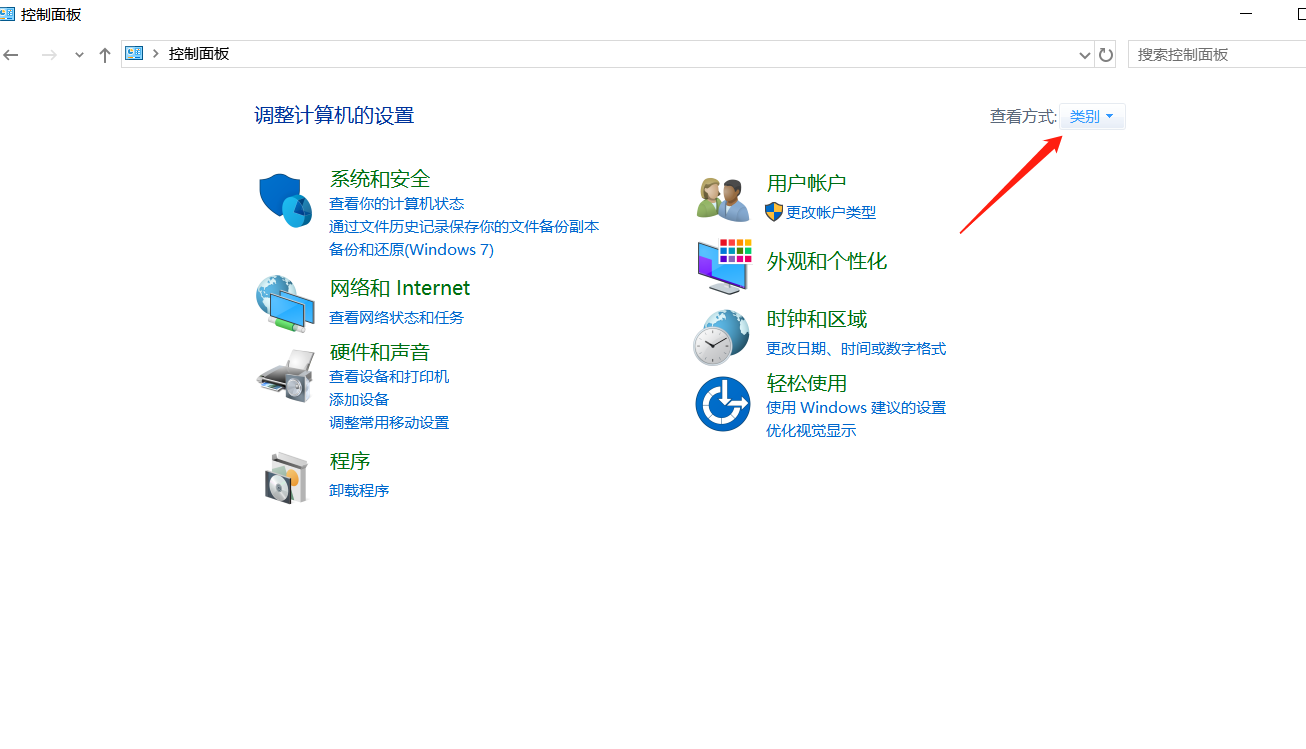

打开电脑控制面板
在这里插入图片描述

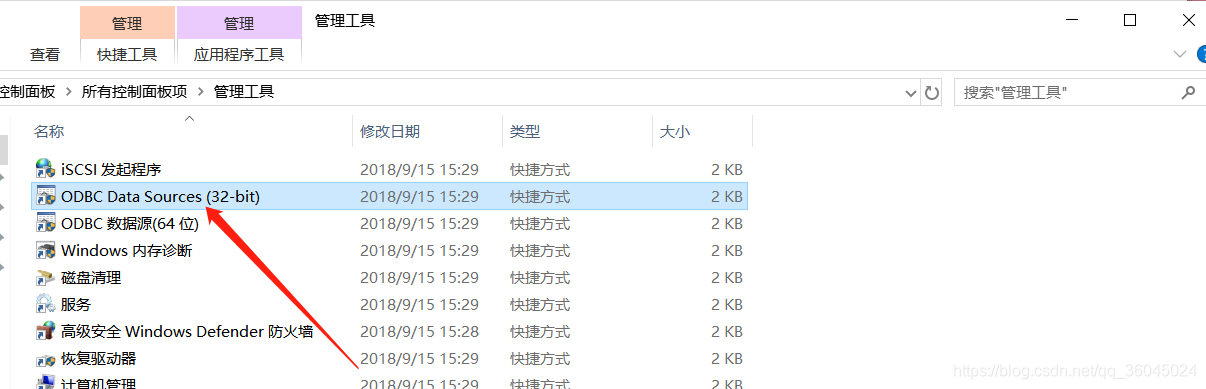

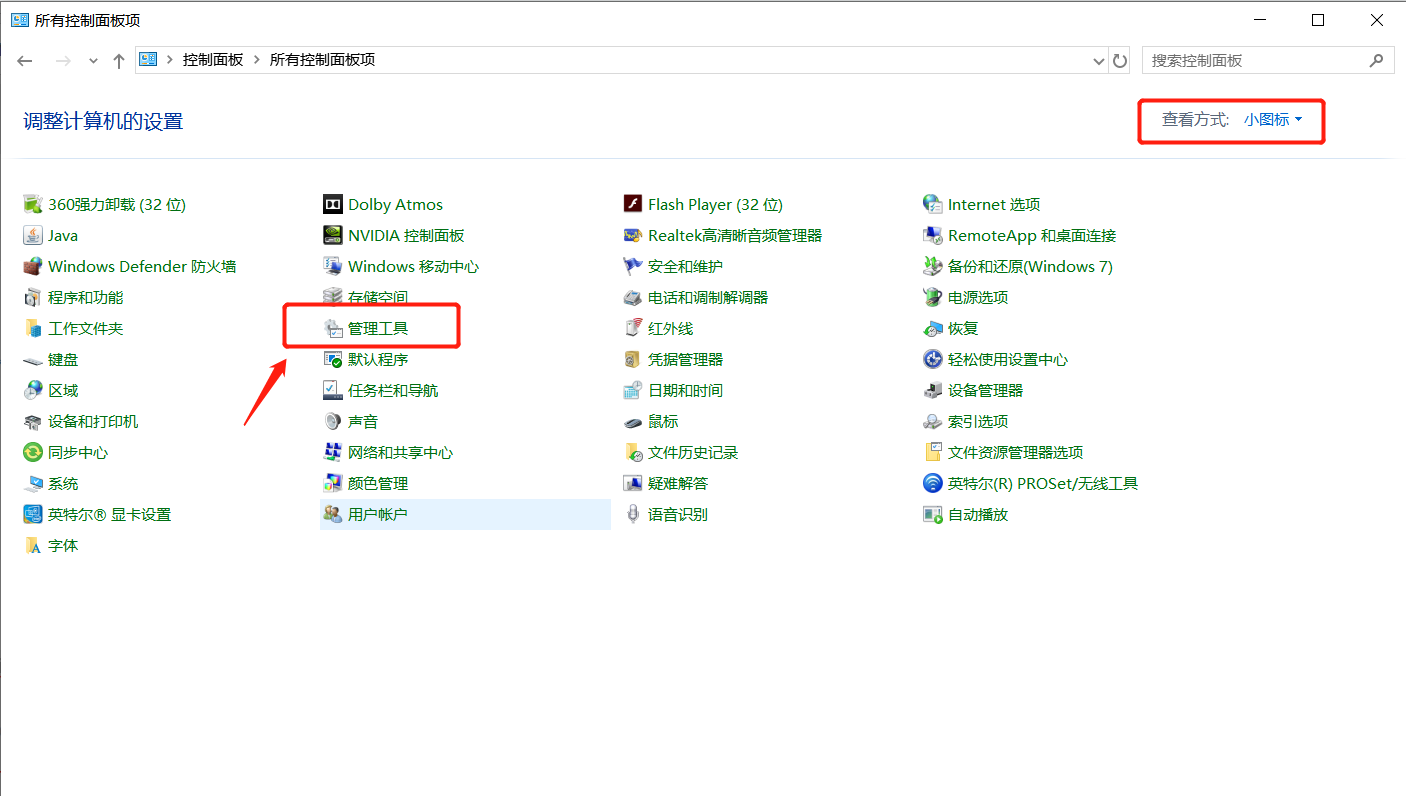

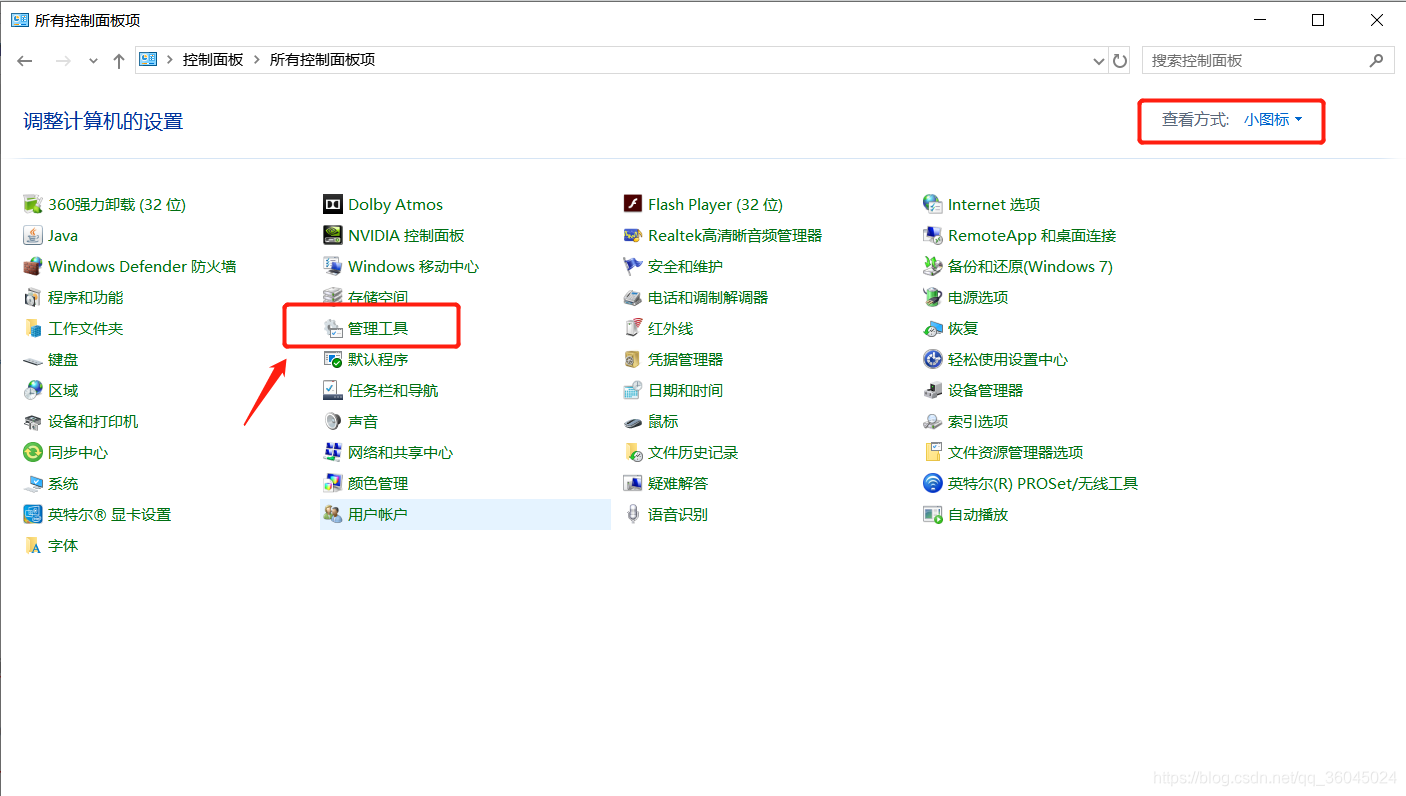

点击管理工具

配置数据源

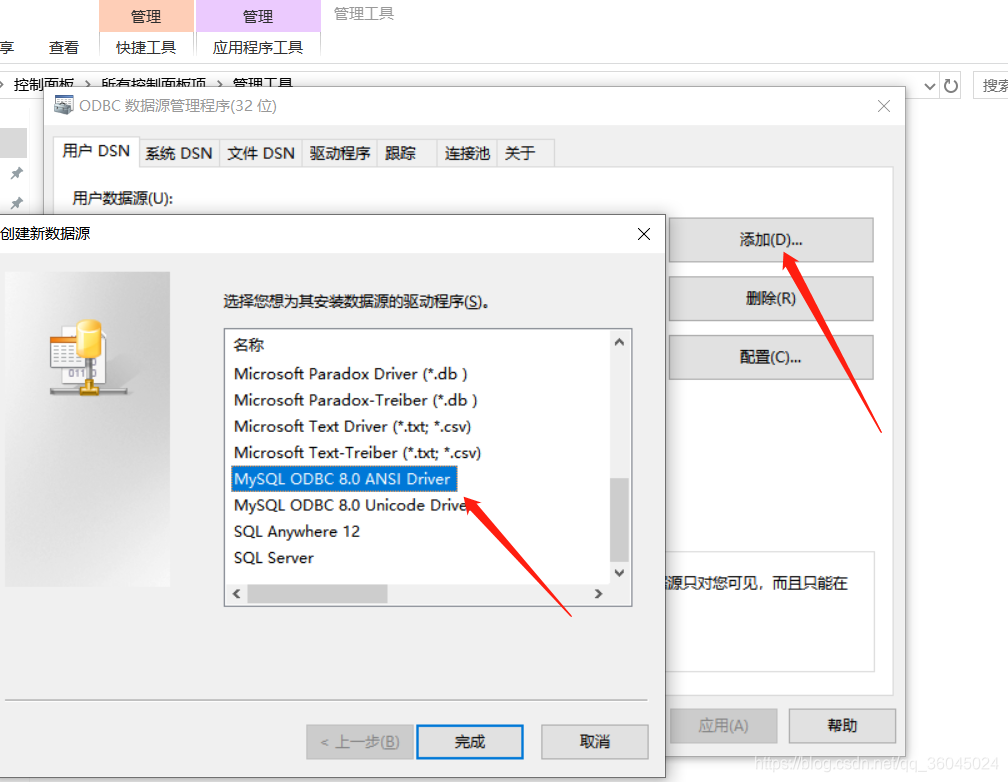

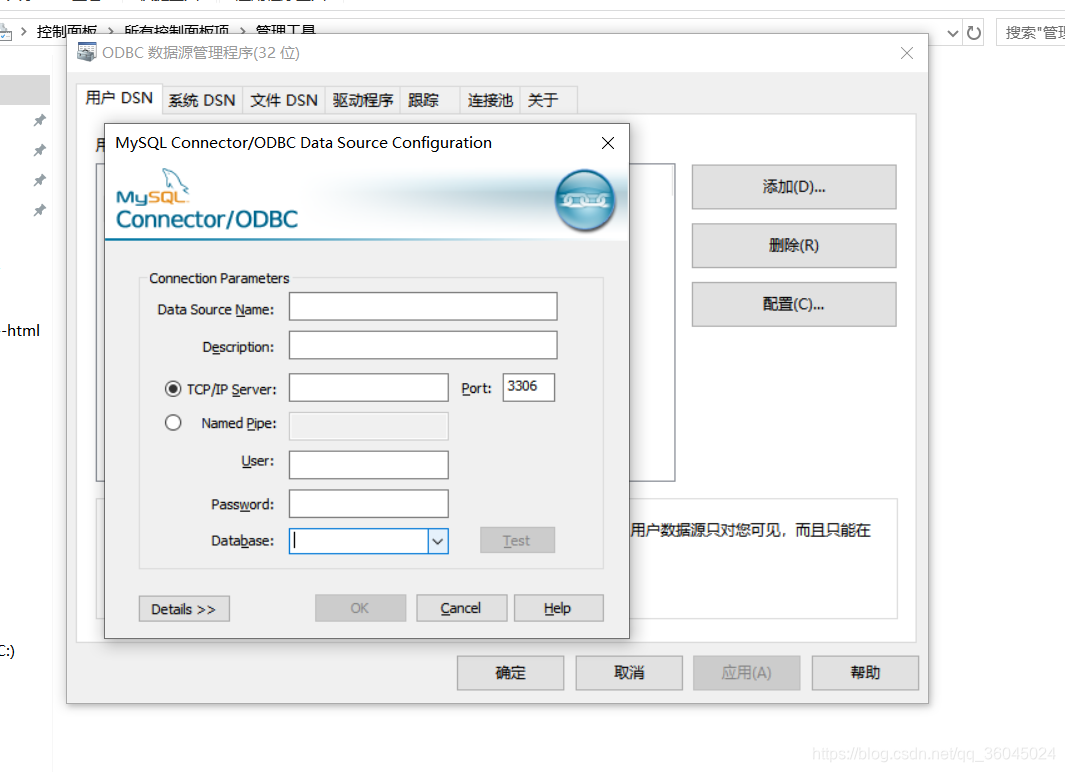

添加ODBC数据源

测试连接是否成功

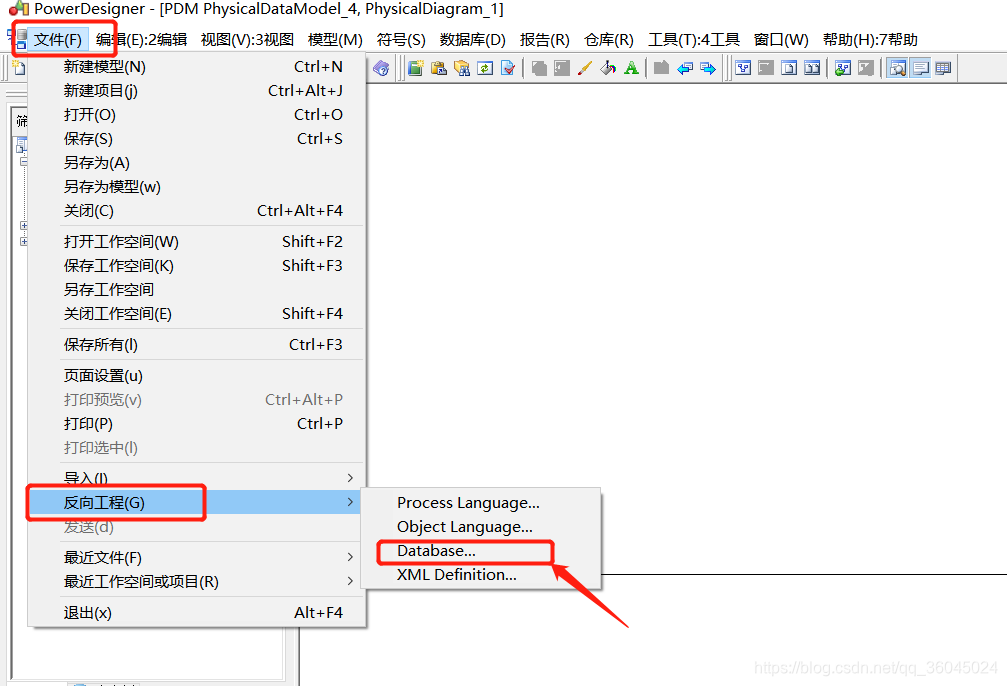

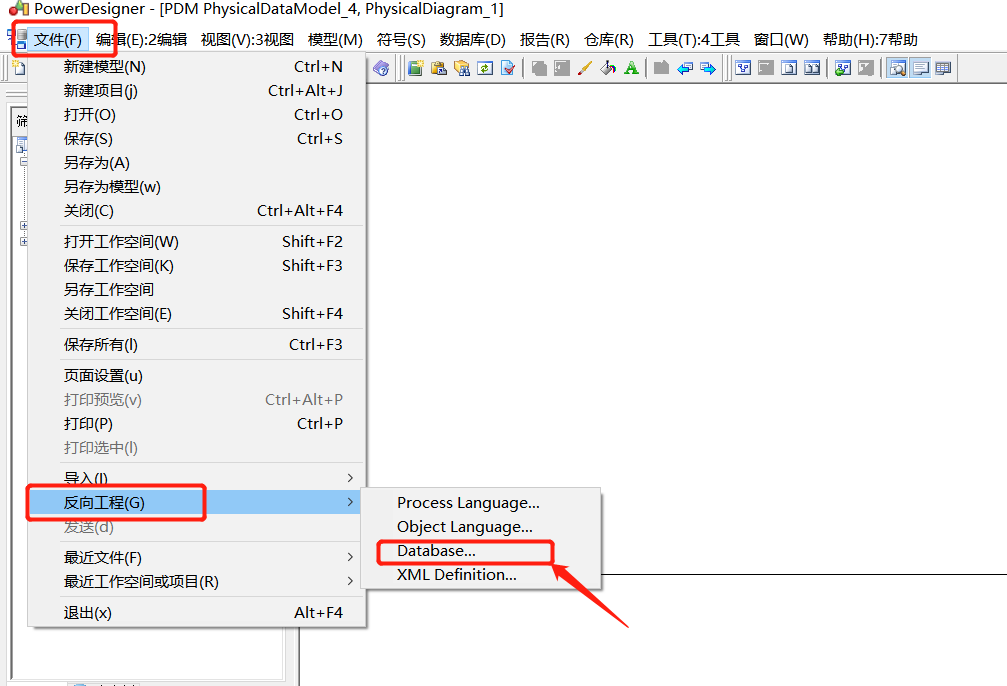

测试连接成功后打开PowerDesigner

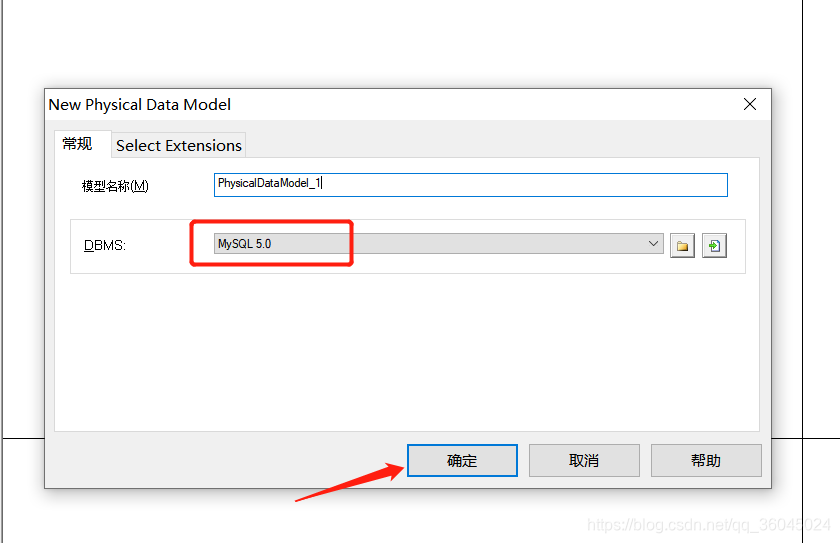

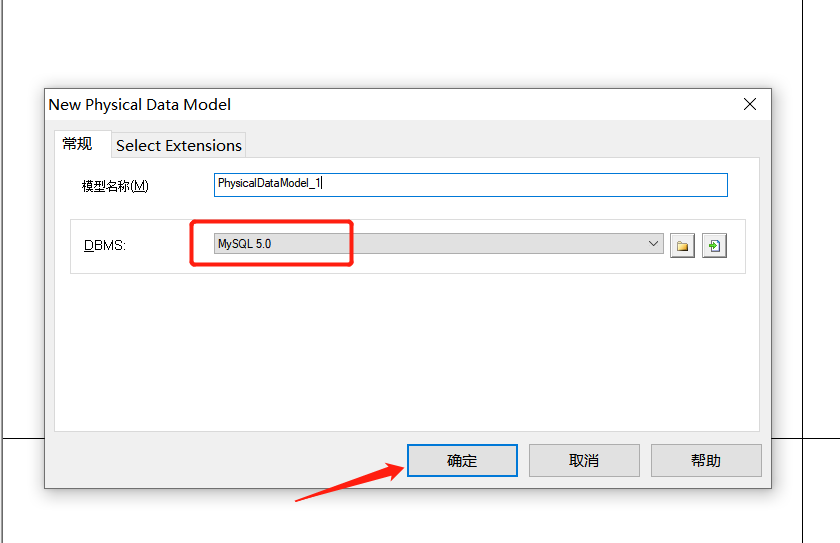

DBMS选择mysql5.0 就行

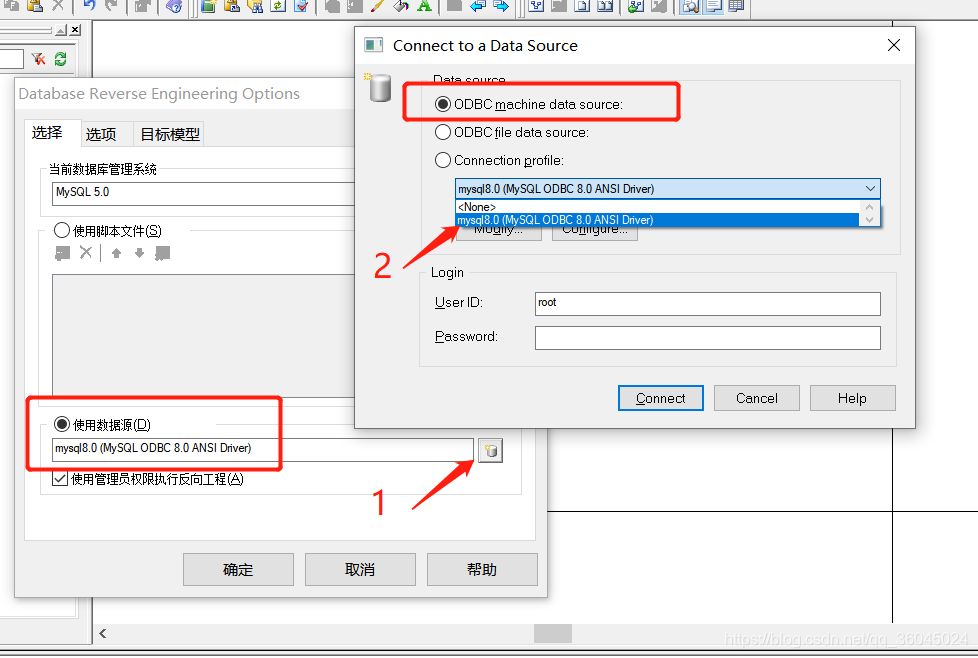

选择刚安装的数据源

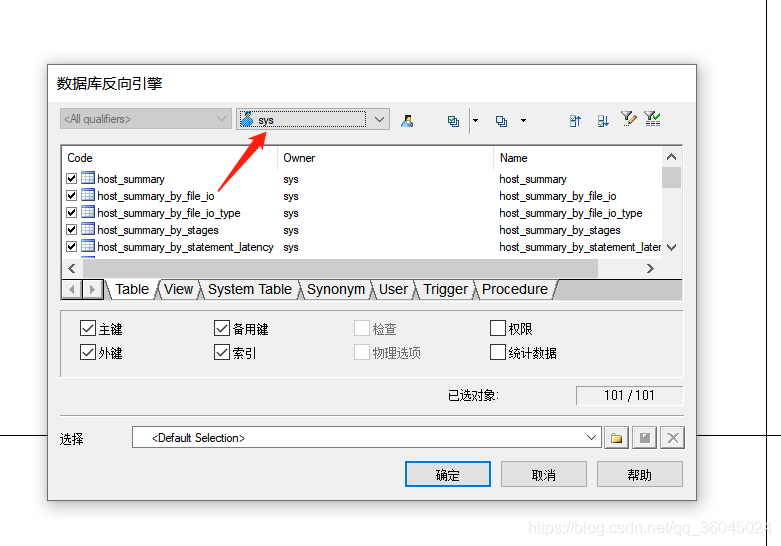

注意选择需要的数据库，默认是全部

点击确认，等待生成powerdesigner工程

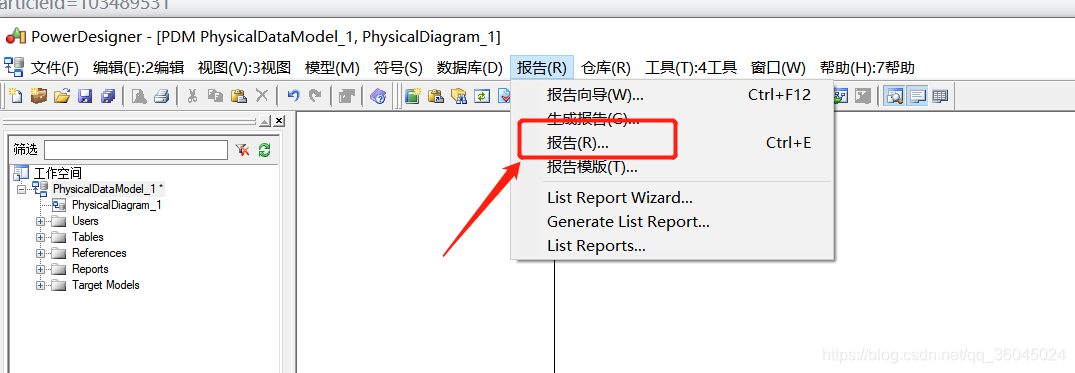

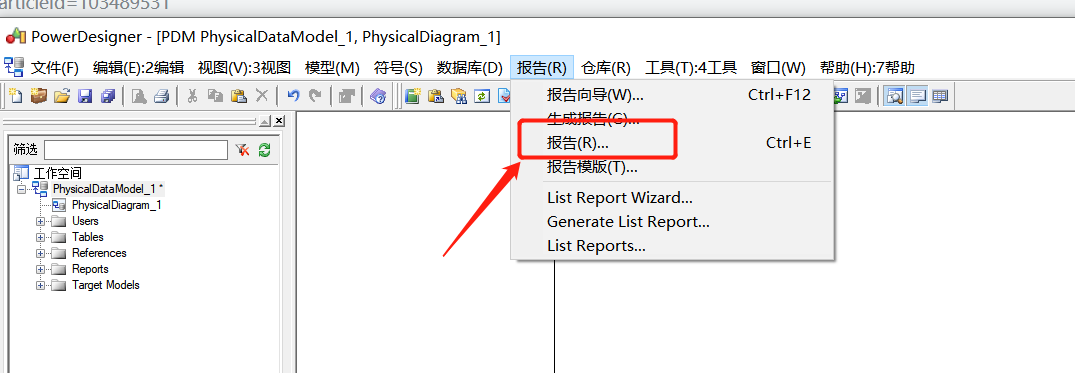

创建报告
在这里插入图片描述

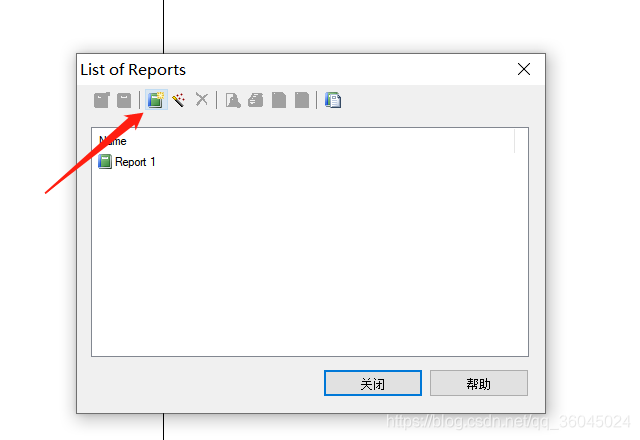

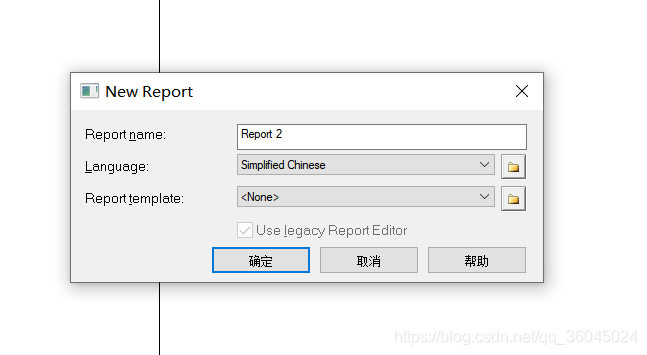

新建报告文件

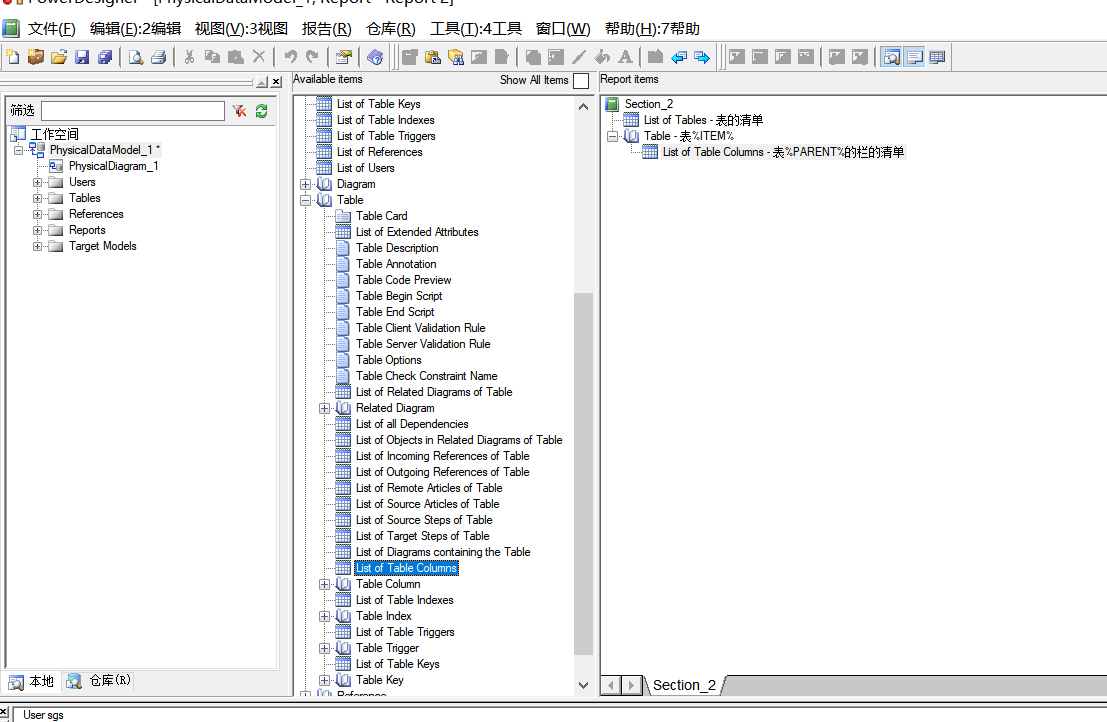

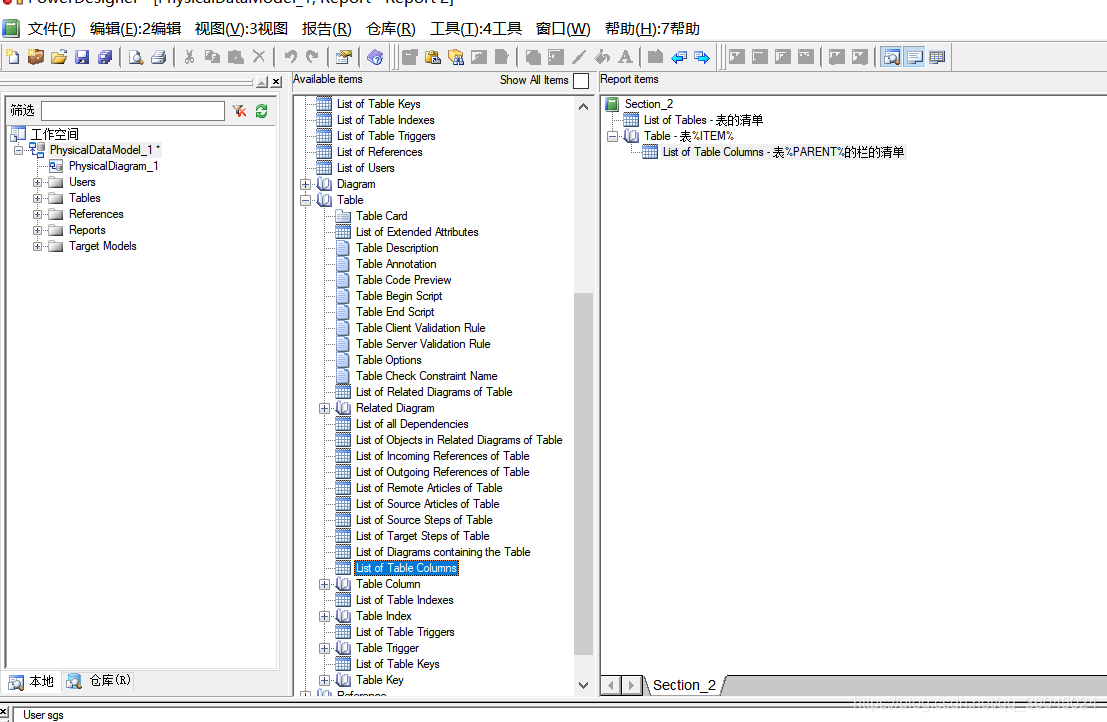

选择中间需要的栏目到最右侧

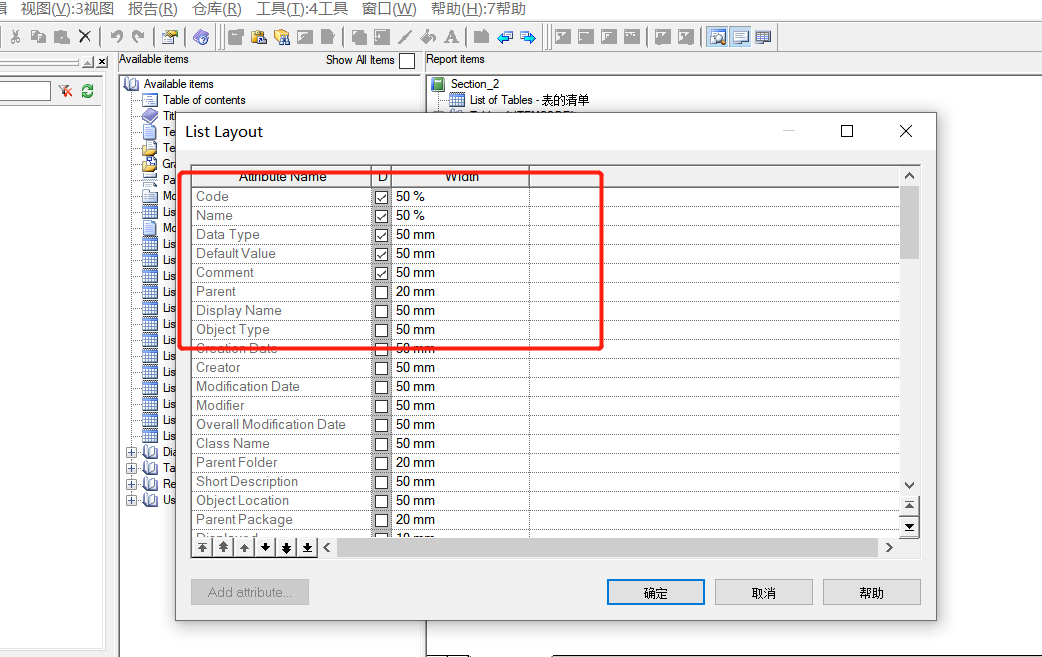

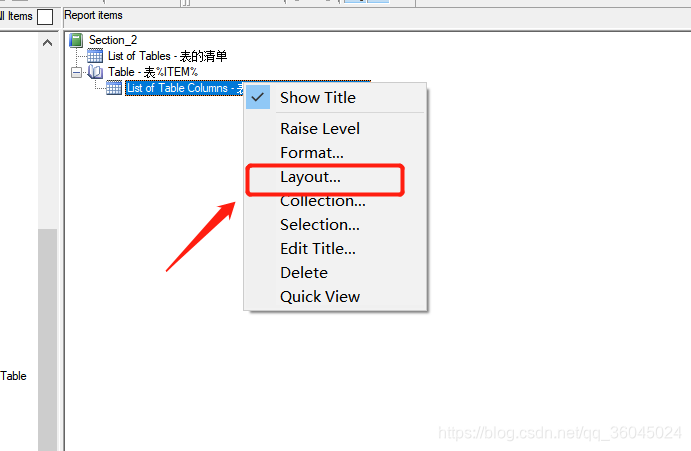

选择需要展示的列表信息

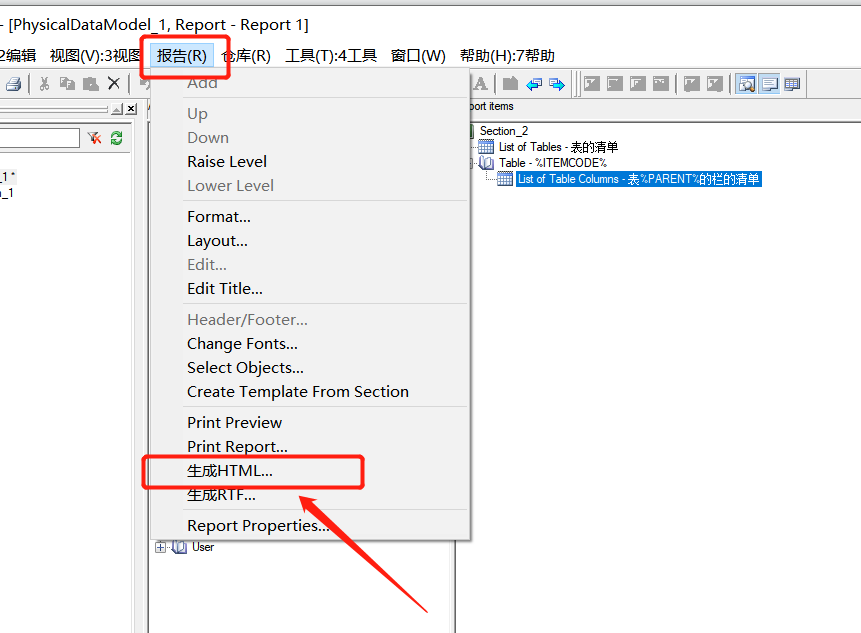

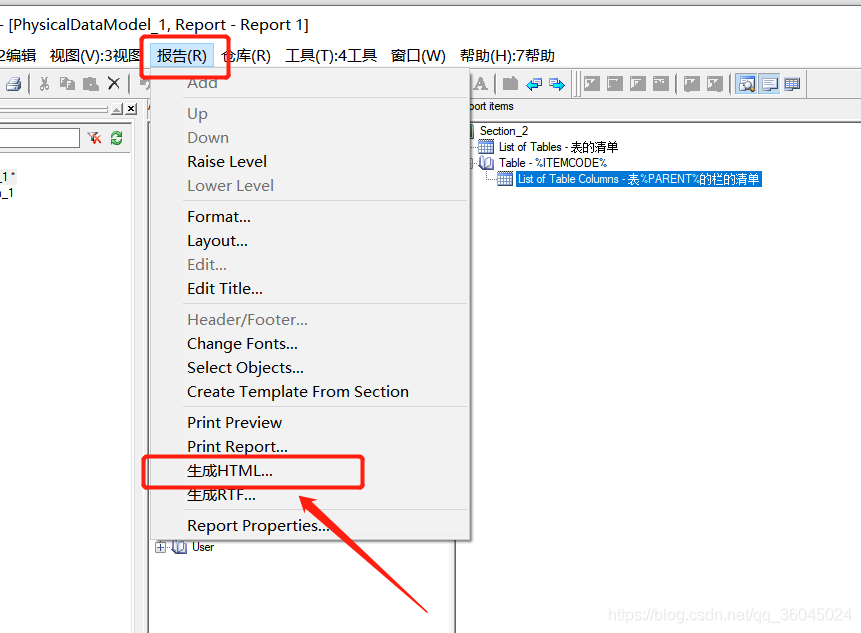

点击报告 -> 生成html

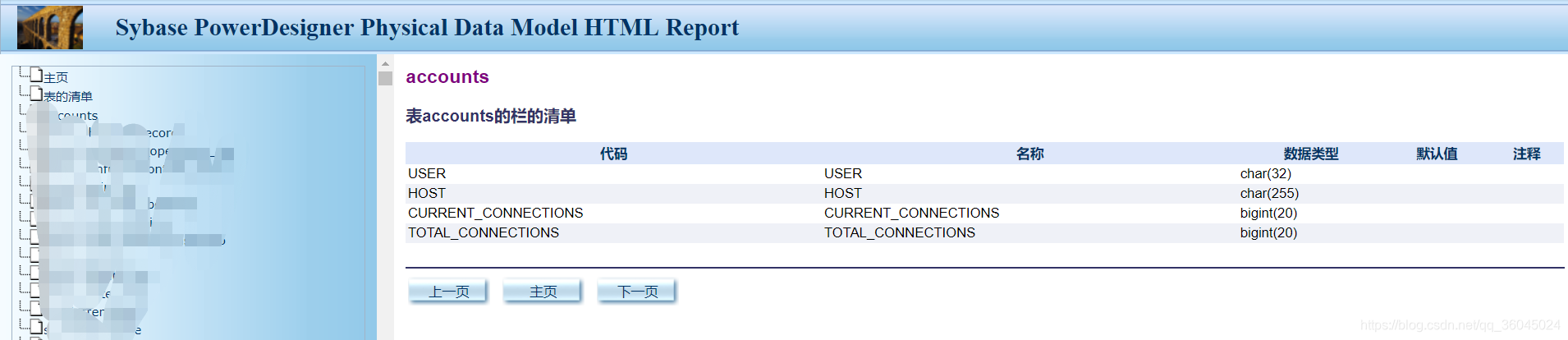

生成后效果

这时生成的表名没有注释，这会让不熟悉表的人，不知道这个表的作用。这时我们需要把表的注释显示出来。

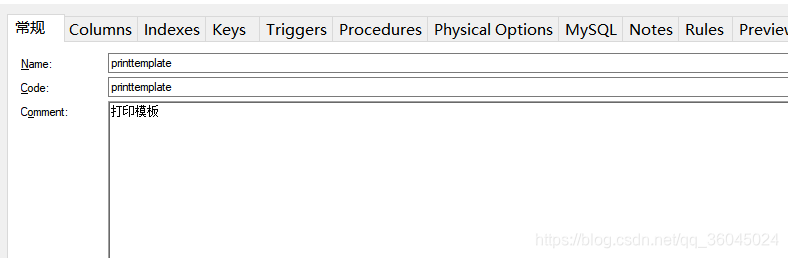

因此我们需要把name栏中的表名变成注释的中文
在这里插入图片描述
执行脚本

Option   Explicit
ValidationMode   =   True
InteractiveMode   =   im_Batch

Dim   mdl   '   the   current   model

'   get   the   current   active   model
Set   mdl   =   ActiveModel
If   (mdl   Is   Nothing)   Then
      MsgBox   "There   is   no   current   Model "
ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
      MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
Else
      ProcessFolder   mdl
End   If

Private   sub   ProcessFolder(folder)
On Error Resume Next
      Dim   Tab   'running     table
      for   each   Tab   in   folder.tables
            if   not   tab.isShortcut   then
                  tab.name   =   tab.comment
            end   if
      next

      '   go   into   the   sub-packages
      Dim   f   '   running   folder
      For   Each   f   In   folder.Packages
            if   not   f.IsShortcut   then
                  ProcessFolder   f
            end   if
      Next
end   sub

脚本参考博文：https://www.cnblogs.com/xiaotao726/p/6841811.html

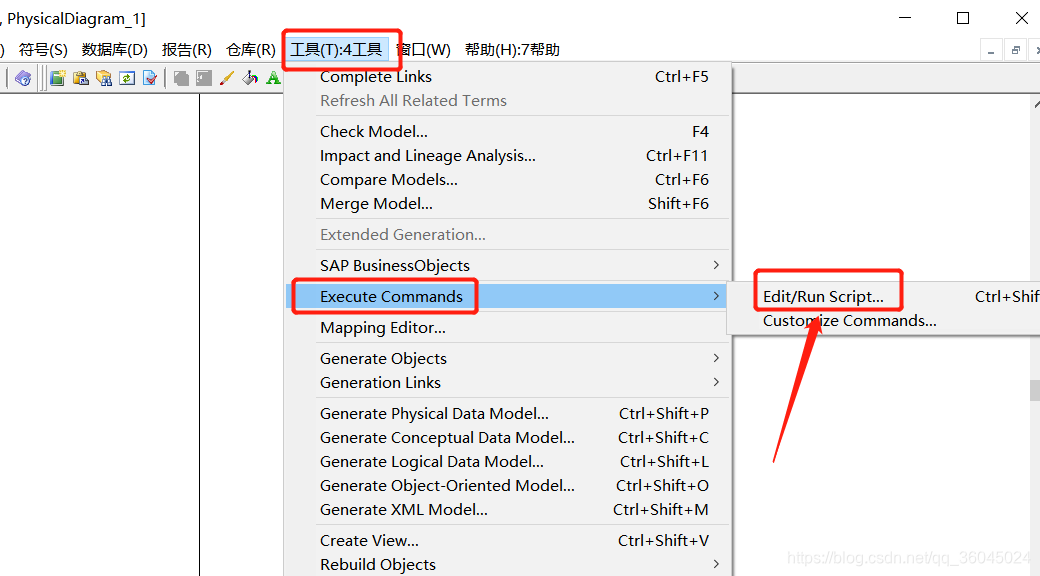

把上面一段代码复制到Run Script中执行(记得把报告窗口关闭，不然工具中没有这个选项)
在这里插入图片描述
执行完毕脚本后再点击报告，选择报告中刚才的报告文件

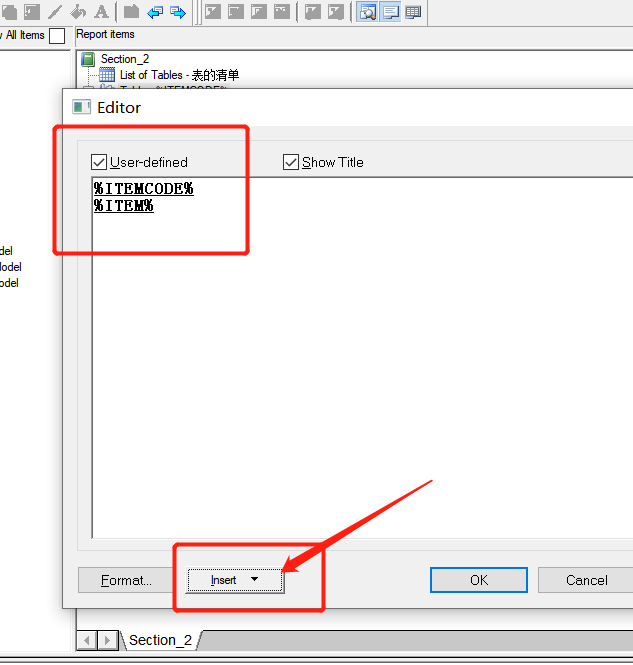

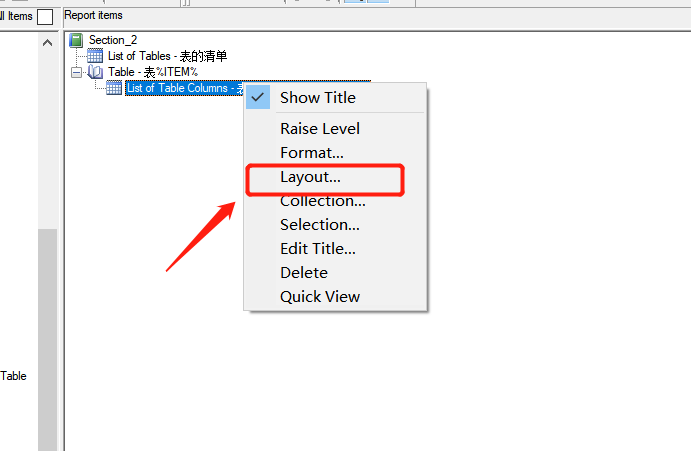

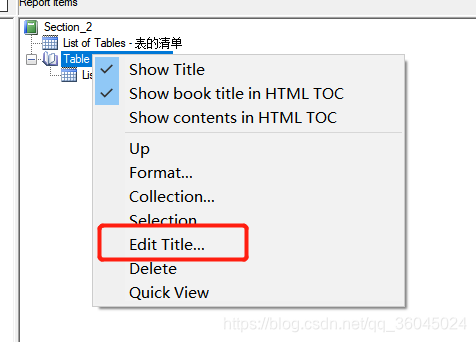

右键Table 编辑标题
在这里插入图片描述

生成HTML，最终效果如下
