IDA F5堆栈不平衡的处理

在这里插入图片描述

1.引出问题

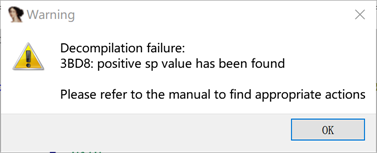

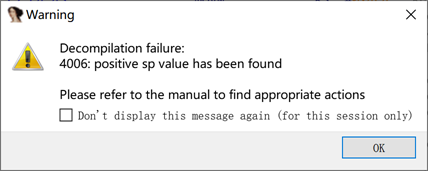

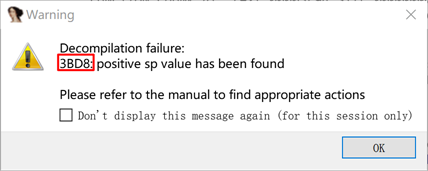

F5时出现如图错误，一般是程序代码有一些干扰代码，让IDA的反汇编分析出现错误。比如用push + n条指令 + retn来实际跳转，而IDA会以为retn是函数要结束，结果它分析后发现调用栈不平衡，因此就提示sp analysis failed.

我们选择抖音老版本的libcms.so作为分析案例，假设Java代码如下

static {
    System.loadLibrary("cms");
}

public native int getUserInfo();

我们想要分析getUserInfo这个函数，函数被声明为native，这代表了它是一个native方法，真正的代码逻辑由C/C++等native语言实现，它来自名为cms的库，由静态代码块中的System.loadLibrary加载进内存。在加载和寻找动态库时，Java会判断系统并扩展库名，在Windows平台下cms会被扩展成libcms.dll，Android作为基于linux的系统，则会依照linux被扩展成libcms.so，也就是我们常说的xxx SO库，解压APK取出libcms.so库，我们使用ida打开，默认加载，注意观察IDA左下角，地址值不变化时即加载完毕。
在这里插入图片描述
如何找到getUserInfo函数的实现代码？按照惯例，查看Exports栏——函数导出表，意为此SO文件提供给外部调用的函数列表。在最一般的情况下，我们会在导出表中找到它。

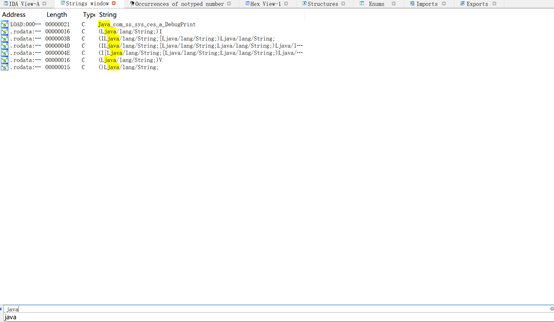

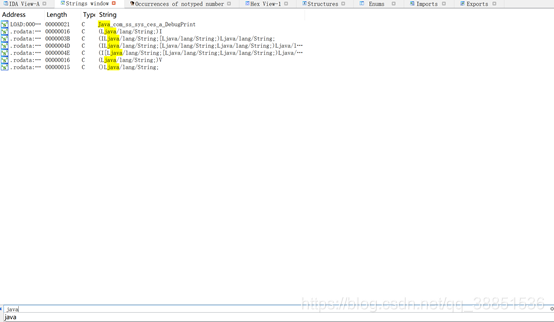

我们可以看出，名称似乎是有规律的，即Java + 包名 + 类名 + 方法名，这就涉及到”绑定方式”的话题了。将Java 方法和真正实现其逻辑的Native函数实现对应也被称为绑定或注册，这种通过规则命名进行绑定的方式称为静态注册/绑定，我们可以在导出函数表中搜索“Java“，找到可能采取静态注册方式的函数，但我们的cms库似乎并不是采用静态注册。
在这里插入图片描述
Java_com_ss_sys_ces_a_DebugPrint这个函数似乎是静态注册，但很可惜的是，找不到我们要的getUserInfo，它应该叫“Java_xxx_xxx_getUserInfo”,如果按照静态注册的规则命名法。那么可以推断，它使用了动态注册。
动态注册不采用“Java + 包名 + 类名 + 方法名“的规则命名来对应，而是由程序员提供一个函数映射表，主动告知函数的对应关系。这种方式效率更高，而且C++层的函数名不用长且丑。

我们不妨打开Android Studio，动手写一个动态注册。

2.动手实现动态注册

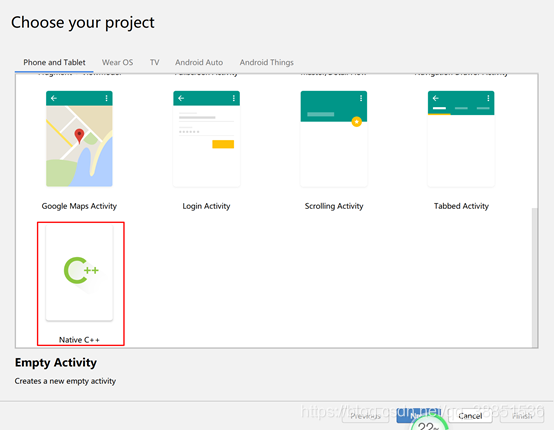

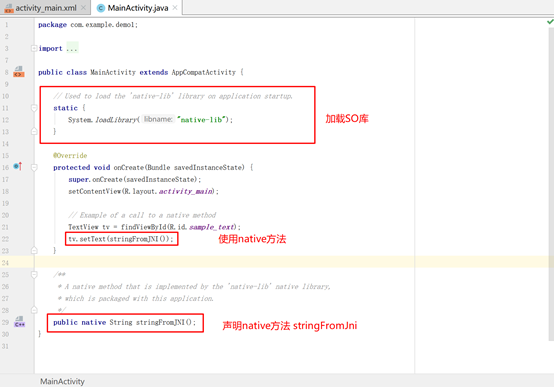

我们需要3.2以上版本的Android Studio，打开Android Studio新建Project，拖到最下，选择Native C++，后续一路默认，这样可以生成一个支持native的Android demo。
在这里插入图片描述

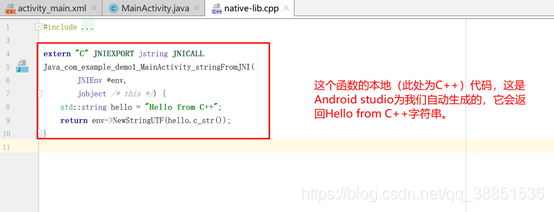

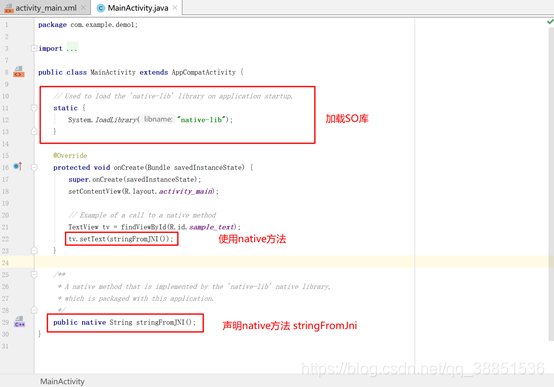

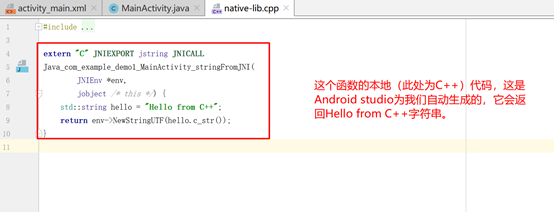

Ctrl+鼠标左键停留在stringFromJNI函数声明上，进入函数真正定义的地方。
函数名为Java_com_example_demo1(包名)_MainActivity(类名)_stringFromJNI(方法名)，这是静态注册。我们将它修改为动态注册，只需要两步。

自己编写JNI_OnLoad覆盖系统默认的注册函数
在加载so库的时候，系统首先会寻找JNI_OnLoad(JavaVM *vm, void *reserved)方法，用于注册JNI函数，因此我们便可以重写该方法来覆盖android默认的JNI_OnLoad来实现动态注册。
调用JNIEnv->RegisterNatives()来注册JNI函数。

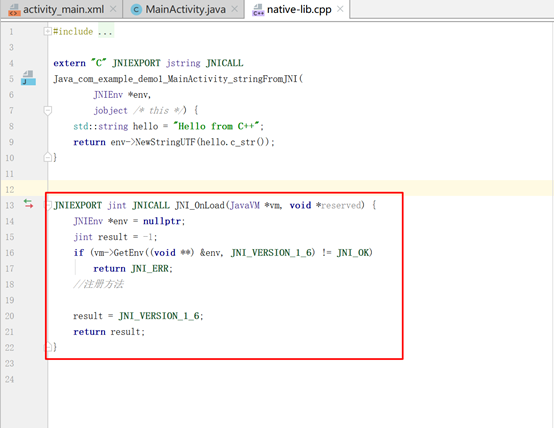

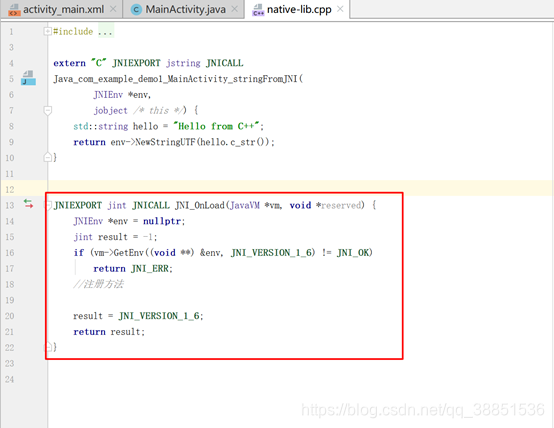

第一步复制粘贴即可

JNIEXPORT jint JNICALL JNI_OnLoad(JavaVM *vm, void *reserved) {
    JNIEnv *env = nullptr;
    jint result = -1;
    if (vm->GetEnv((void **) &env, JNI_VERSION_1_6) != JNI_OK)
        return JNI_ERR;
    //注册方法
   ********
    result = JNI_VERSION_1_6;
    return result;
}

在这里插入图片描述
第二步是重点
JNIEnv是一个很重要的概念，//TODO 附带资料
调用这个函数即可完成动态注册，在JNI.h中我们可以看到这个函数的定义

jint RegisterNatives(jclass clazz, const JNINativeMethod* methods,jint nMethods)

//可以看到由三个参数
//Jclass clazz：native方法所属的类，通过findclass(Java类名) 得到.
//const JNINativeMethod* methods： 方法数组，需要了解一下JNINativeMethod结构体
//jint nMethods：方法数组的长度，即我们动态注册了jint个函数。

如下是JNINativeMethod结构体的定义

typedef struct {
    const char* name; // native 的方法名，比如StringFromJNI
    const char* signature; // 方法签名，例如 ()Ljava/lang/String;
    void*       fnPtr; // 函数指针
} JNINativeMethod;

Name+signature描述了Java层的信息，别忘了RegisterNatives 函数的参数一是方法所属的Java类，再加上此处结构体所提供的方法名和方法签名，加起来最终得到了完整的Java层信息，结构体中的fnPtr则是native中的函数名，Java世界和Native世界完成对应关系。

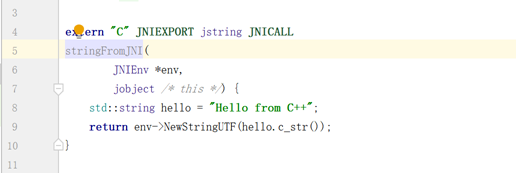

我们先把“Java_com_example_demo1_MainActivity_stringFromJNI “函数名修改成stringFromJNI，这样的函数名清爽多了。
在这里插入图片描述
接下来就是编写代码了

JNINativeMethod methods[] = {
        {"stringFromJNI","()Ljava/lang/String;",(void*)stringFromJNI},
};
env->RegisterNatives(env->FindClass("com/example/demo1/MainActivity"),methods,1);

这两句增加到我们JNI_OnLoad中留白的地方，就大功告成了。还有一个困惑我们需要解释一下，方法签名的表述似乎和Java语法不太一样，事实上，这和Smali的语法一致。

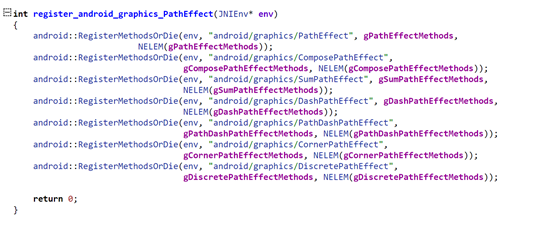

我们可以参考一下Android源码中对JNINativeMethod方法列表的处理
![在这里插入图片描述](https://img-blog.csdnimg.cn/20191229152722386.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM4ODUxNTM2,size_16,color_FFFFFF,t_70
似乎写法不太一样，这是因为经过了封装，可以看出，方法数组的长度（jint nMethods）使用NELEM（methods）取得，可以猜测这类似于length(methods)。
查看源码，NELEM 是一个宏定义，返回length。
在这里插入图片描述

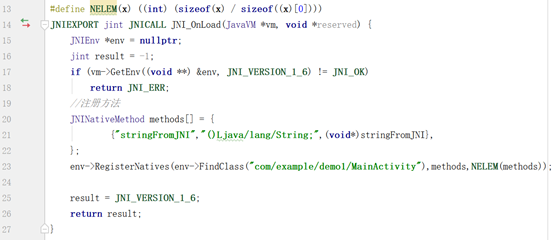

我们对代码稍作修改，向Android源码靠近。

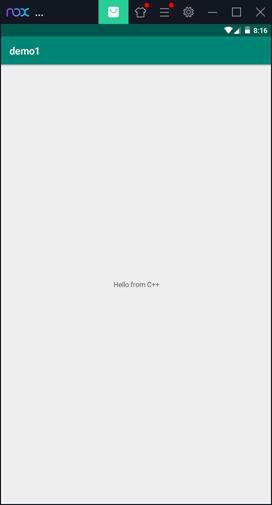

大功告成，运行试试。

知道动态注册如何实现后，自然就知道逆向时怎么做。
首先找JNI_OnLoad，找到其中RegisterNative函数，它的倒数第二个参数是一个大数组。里面包含了诸多对应表。

三、回到libcms.so

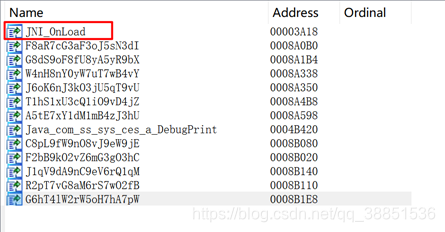

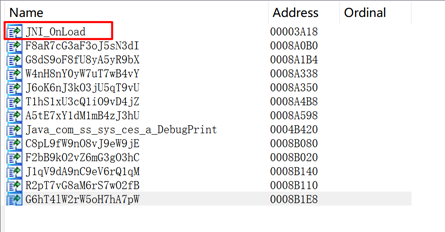

首先找JNI_Onload
在这里插入图片描述

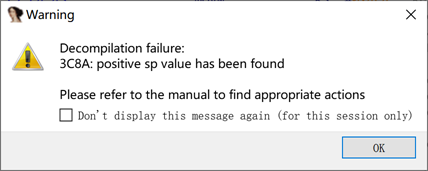

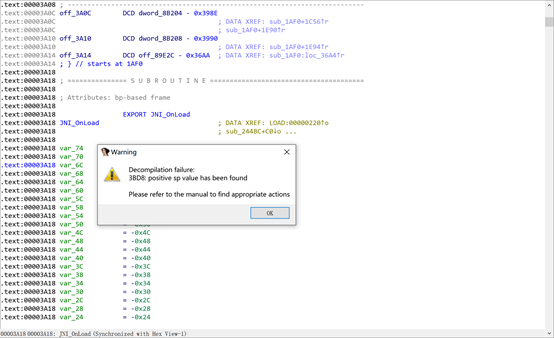

我们遇到了错误，无法F5反编译成C代码，报错提示是栈不平衡。处理的方法非常多，我们尝试朴素的几种。

3.1、栈不平衡就改回去

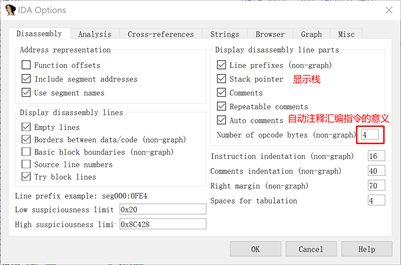

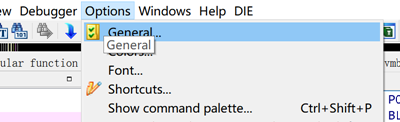

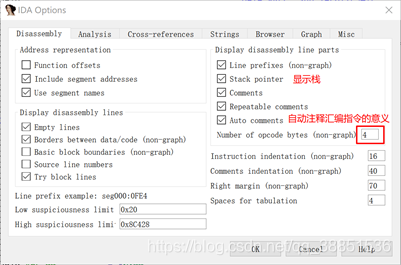

先打开IDA的通用设置窗口，显示栈高度
在这里插入图片描述

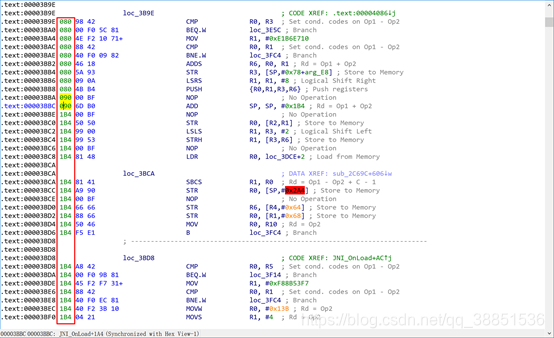

我修改了三处，增加栈高度的显示，自动注释汇编指令的意义，以及显示操作码的字节（有时候可以帮助我们判断thumb，arm指令）

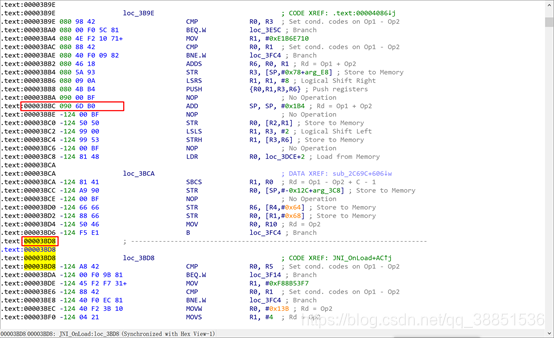

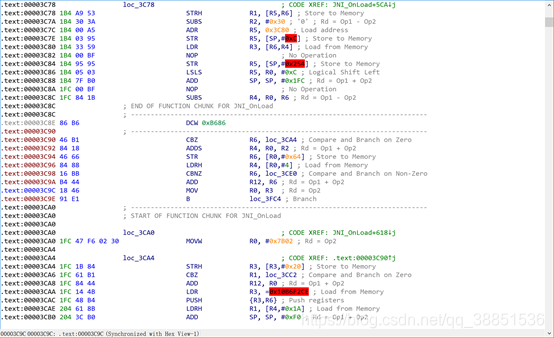

接下来按G跳转地址，到栈出问题的地方

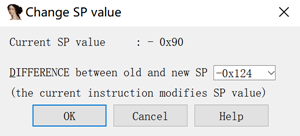

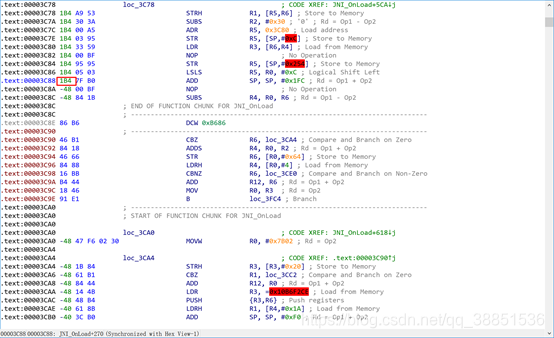

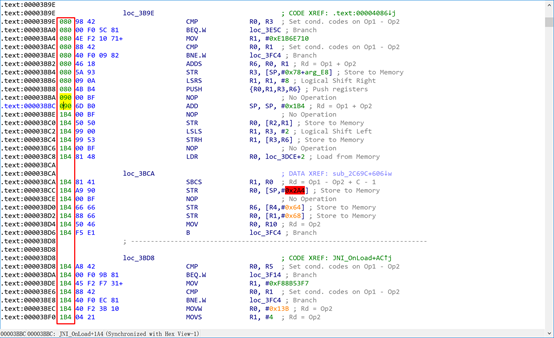

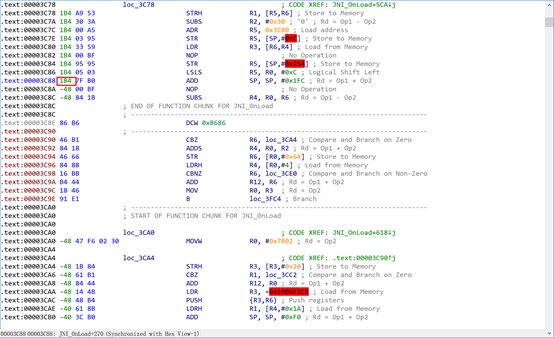

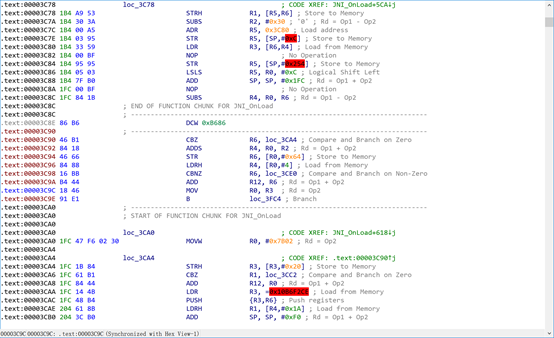

往上找，在第一次出现负数的上一行按alt+k, alt+K是栈指针调节的快捷键，我们使用它将上一行的栈高度调整成一样的负数。
在这里插入图片描述

栈高度被调整和扩散成了正数，我们再回到JNI_OnLoad，试一下F5

继续重复刚才的工作，G跳转，往上找遇到的第一个正直栈高度，alt+k修改

再次尝试F5

修改完再F5

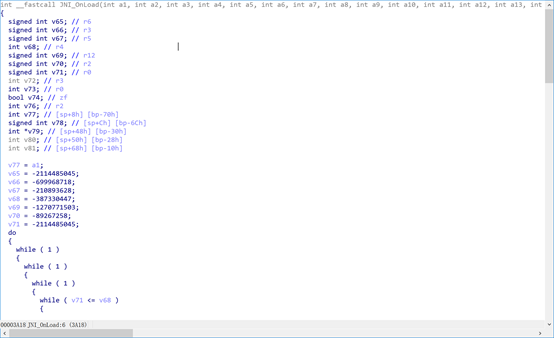

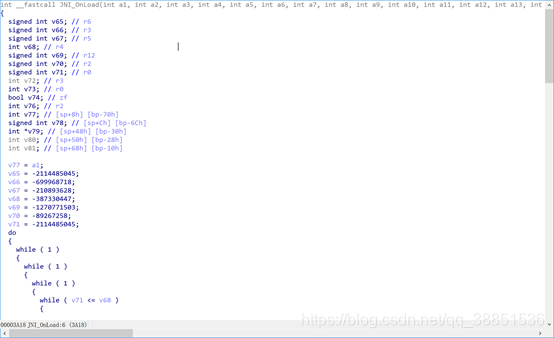

反编译成功，但反编译的结果似乎很糟糕，参数个数多达几十个，代码也奇怪极了。
这是因为我们强行平衡了栈，而IDA为了完成配平堆栈的任务, 会给一些函数增删错误的参数数量, 整体代码识别混乱极了，我们可以在函数上按Y，把函数的参数个数修改成正确的个数。

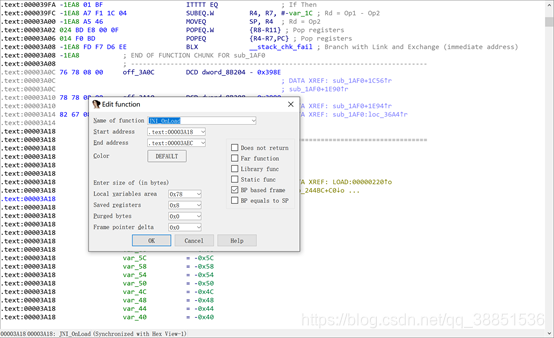

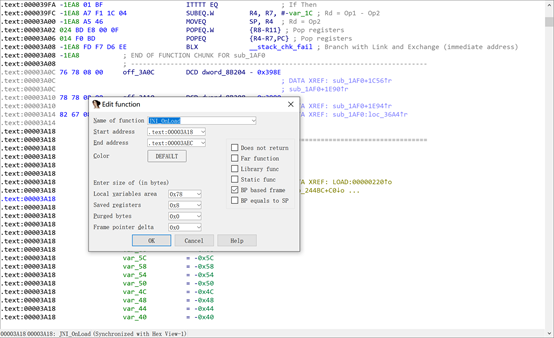

除此之外，我们可以在汇编代码上，alt+p，对函数的方方面面进行调整。
在这里插入图片描述
我们不对JNI_OnLoad做过多处理，因为我们只是想看其中的RegisterNative函数。
———————认真看JNI_OnLoad反编译后的代码1分钟———————————
反汇编代码非常杂乱，我们想识别出函数中的JNI函数，有些困难，或许这不是一个好主意，这种方法得到的垃圾反汇编代码还不如看汇编。

3.2、根据特征找RegisterNative函数

所有的JNI函数的指针在一个大表格中，RegisterNative函数位于860（0x35C）这个位置，正常反汇编后形如(*(v1 + 860))()，然后我们会转换v1为env结构体指针，即可得到正确结果。但我们现在得不到正确的反汇编代码，所以老老实实看汇编的特征。

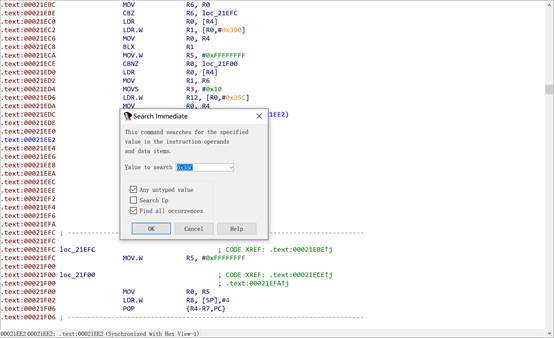

在IDA中搜索立即数，ALT+I热键，如图操作。

在这里插入图片描述

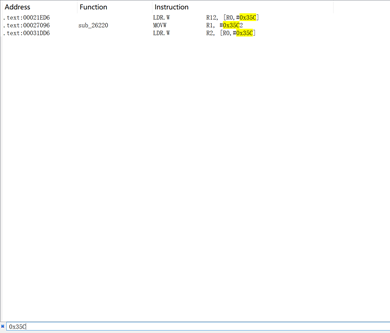

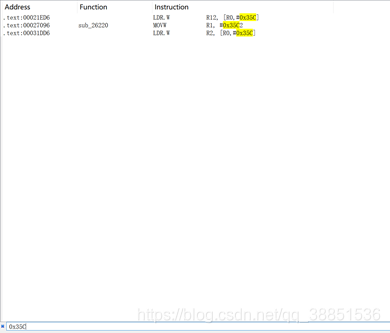

Ctrl+F 搜索0x35C(这种信息一般十六进制显示)

看到有两处使用了这个函数
先看第一处调用

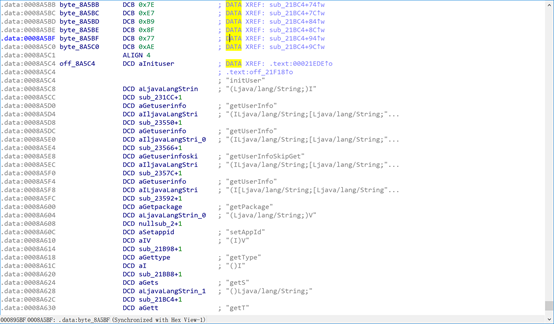

阅读此处汇编代码，这里涉及到地址重定位和调用约定的问题，off_8A5C4即为我们需要的methods列表。
Ps.//TODO 补充汇编的资料
在这里插入图片描述
大功告成

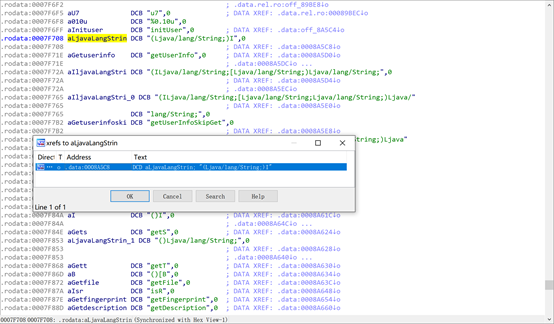

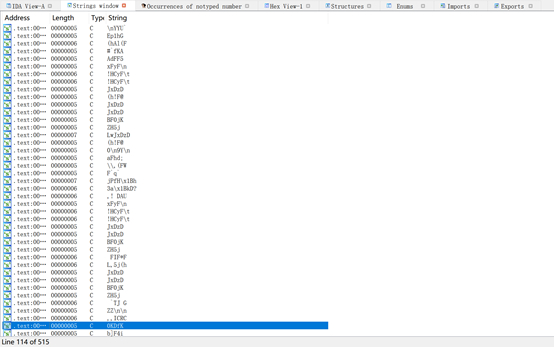

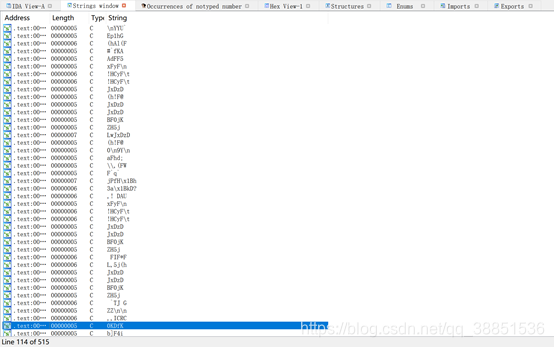

3.3 、通过字符串搜索调用

我们在动态注册函数时，需要提供对应关系

typedef struct {
    const char* name; // native 的方法名，比如StringFromJNI
    const char* signature; // 方法签名，例如 ()Ljava/lang/String;
    void*       fnPtr; // 函数指针
} JNINativeMethod;
