1 实验目的
- 理解RIP路由表的建立与更新
- 感受RIP坏消息传得慢
2 实验内容
使用Packet Tracer，正确配置网络参数，使用命令查看和分析RIP路由信息。
- 建立网络拓扑结构
- 配置参数
- 分析RIP路由信息
3. 实验报告
在博文开头给出你的个人信息
- 姓名:陈诗苗
- 学号：201821121063
- 班级：计算1813
3.1 建立网络拓扑结构

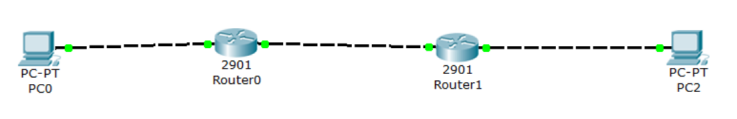

网络拓扑图如下图所示：
3.2 配置参数
- 客户端的IP地址为
192.168.1.63，63是学号的尾数（如201821021079，IP地址后两位为79）。 - 路由器配置，只需要给出R1的配置，包括接口的配置和RIP配置
-

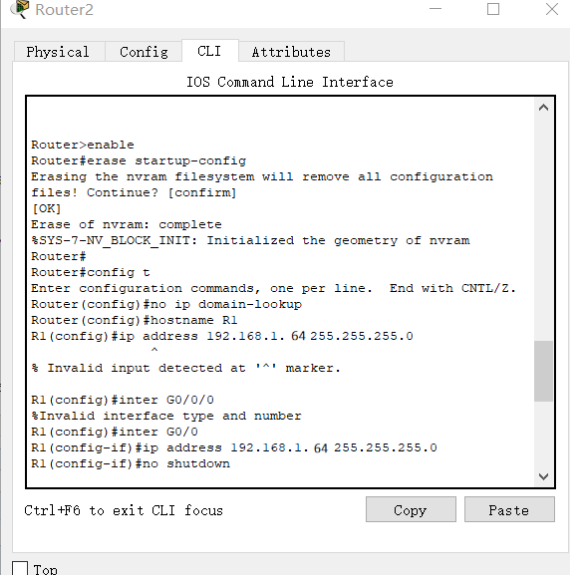

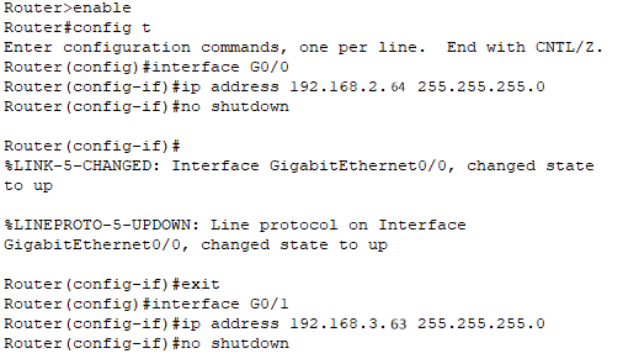

路由器R1的配置方法：

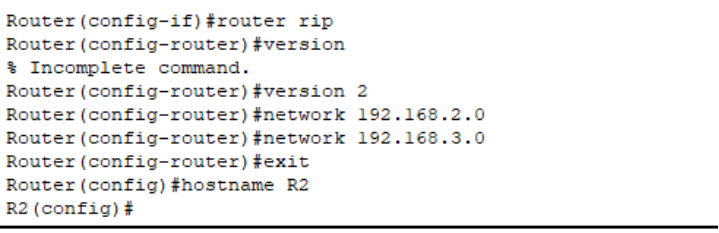

路由器R2的配置方法
3.3 测试网络连通性
在PC1，PING PC2，测试整条链路的连通性，给出截图。
（如果不能正常连通，尝试使用show ip route和show ip interface brief等命令找到原因。）

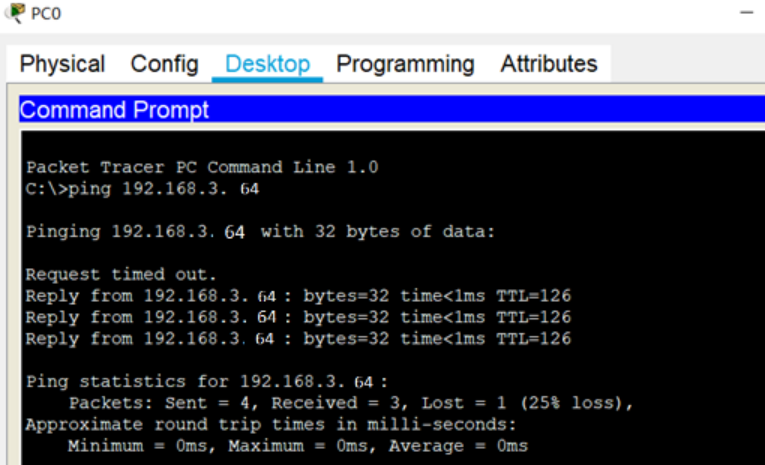

截图如下：
结果显示可以正常连通

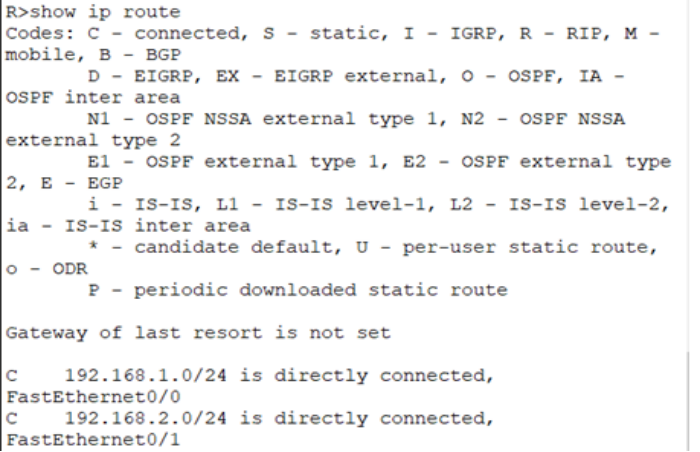

show ip route结果显示网络是正常连通的：

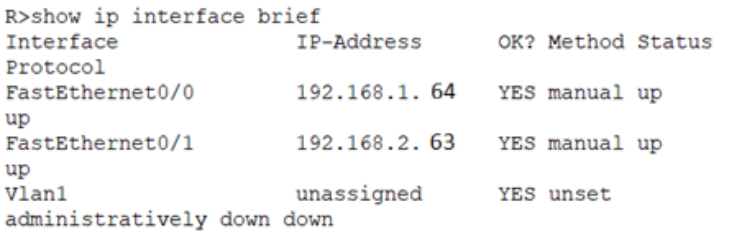

show ip interface brief结果显示网络是正常连通的：
3.4 理解RIP路由表建立和更新

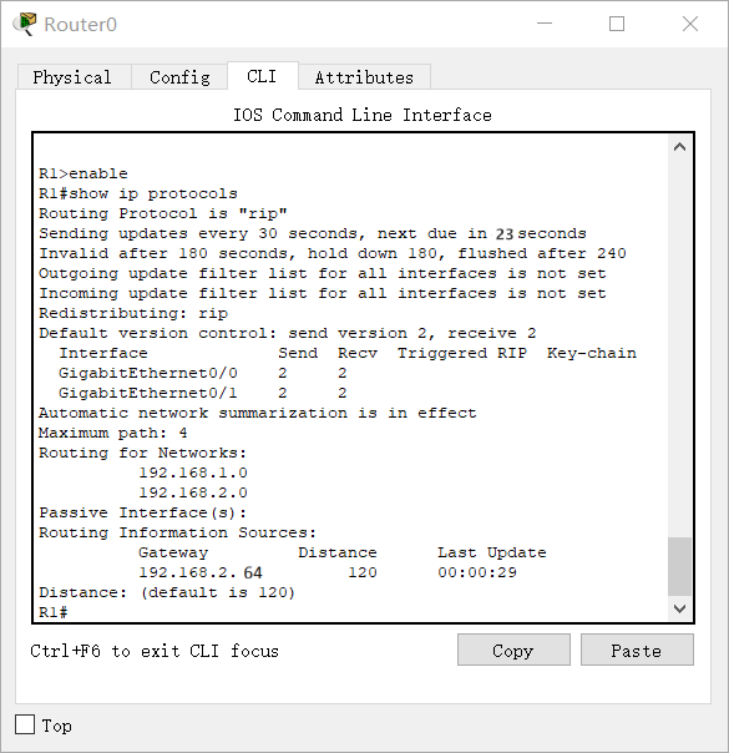

1.查看路由过程的信息show ip protocols
R1路由器采用RIP路由协议，每30秒发送一次路由更新，下一轮更新将在23秒之后；
更新在180秒之后无效，认为此信息出现问题，若240秒后没收到更新信息，则进行刷新；
其中发送版本为 version 2，接受的版本信息也为version 2；
最大路径为4；
默认网关为：192.168.2.64，管理距离为：120，上一次的更新时间：29。

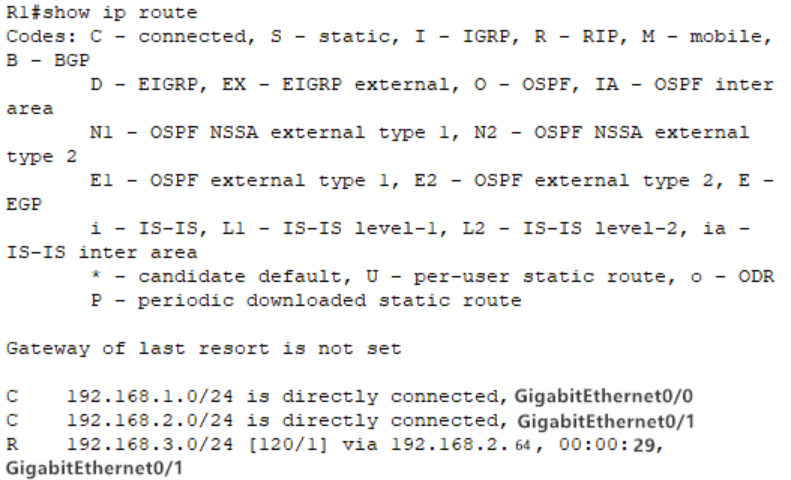

2.查年路由表show ip route
C是connected，表示直接相连；192.168.1.0/24是直接相连的网段；
24是255.255.255.0的缩写，要转发数据包到192.168.1.0网段，通过GigabitEthernet0/0接口转发。
R表示RIP协，192.168.3.0/24是学到的路由，[120/1]是度量值和管理距离，
192.168.62.2 指下一跳的接口IP地址，发送数据包到下个路由器的接口，从 GigabitEthernet0/1接口转发。

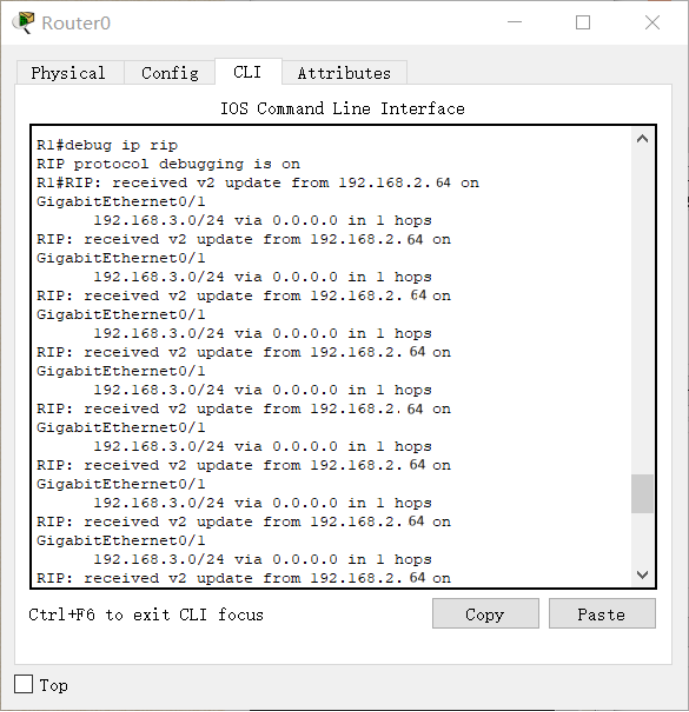

3.查看RIP发送和接收报文debug ip rip
4. 理解RIP消息传得慢
通过命令shutdown关闭R1接口G0/0/0。在R1查看RIP路由更新信息debug ip rip，并简要（不需要每一步都分析）分析R1的路由表是如何再次收敛的。
注：命令undebug all停止调试输出。
通过命令shutdown关闭R1接口G0/0/0。在R1查看RIP路由更新信息debug ip rip，并简要（不需要每一步都分析）分析R1的路由表是如何再次收敛的：
关闭R1接口后：
分析：若路由器R1到PC0的链路出了故障，R1无法到达PC0。经过30秒后R1才把更新信息发给R2，然而R2已经先把自己的路由表发给了R1；
R1收到R2的更新报文后，误以为可以经过R1到达PC0；同理，R2接着再次更新自己的路由表，一直继续下去，直到R1和R2知道PC0是不可达的，则完成收敛。
5. 拓展
（1）通过PING抓取ICMP报文，并分析。
TYPE：ICMP报文类型，回送请求或回答
CODE：代码 占一字节，ICMP报文的代码。
CHECKSUM：检验和
ID：标识符 占两字节，用于标识本ICMP进程。
SEQ NUMBER：序列号
