无人机实验笔记（识别交点 / 巡线）

由于我们的实验场地并不是一根纯黑线，中间的交线会对识别造成一定的影响，从而导致无人机在交线处飞偏，所以就想识别交点坐标，保证无人机始终在直线上飞行，最后的实验结果也很理想。

识别交线代码是在网上看到的一段代码，后来发现它的算法思路很新奇，且应用过程中发现它的用武之地还蛮多的。

算法思路：

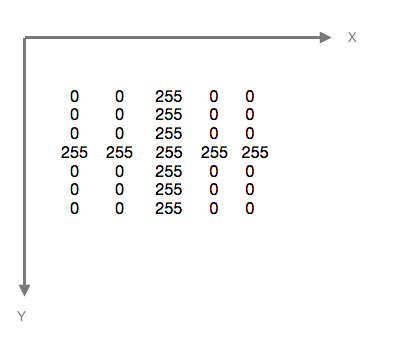

这是一张二值化后的图，对应像素值：白色：255，黑色：0。我用数值表示为：

这是一张5*7大小的二值图，白色像素值为255，黑色像素值为0，我的目的是要求得（3，4）这个交点坐标。以求X坐标为例，先将每一列的值相加存入数组得到 [255, 255, 1785, 255, 255] ,可以看到出现了一个最大值1785，然后将相邻的列相减（从第二列开始，后一列减去前一列）的值存入另一个数组得到 [0,1530,-1530,0] ，可以看到出现了一个极大值和极小值，而这两个值对应的索引（列号）就是我们需要的值。取得极大值的索引：2；极小值的索引： 3 。对应二值图可以看到，2就是我们需要求的X坐标的左邻列，3+1 就是X坐标的右邻列。最后求的 X = （2+4）/2 = 3 。同理，Y= （3 +5 ）/2 = 4 。

代码：

import cv2
import numpy as np
import imutils


frame = cv2.imread("Cross 2.jpg")
frame = imutils.resize(frame, width=160)     #调整图片大小

gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
ret, th1 = cv2.threshold(gray, 80, 255, cv2.THRESH_BINARY_INV)   #转化为二值图
mask = cv2.dilate(th1, None, iterations=1)   #膨胀一下，补足一些残缺部分

ROImask = mask[0:120, 50:110]

cnts2 = cv2.findContours(ROImask.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

cnts2 = cnts2[0] if imutils.is_cv2() else cnts2[1]

if (len(cnts2) > 0):
    #取得面积最大的轮廓并重绘（减少噪音干扰）
    area = [cv2.contourArea(i) for i in cnts2]
    area = np.array(area)
    index = np.argmax(area)
    img = np.zeros(ROImask.shape)
    im = cv2.drawContours(img, cnts2, index, 255, -1)

    #求交点X坐标 （可以封装成函数）
    x_acc = np.sum(im, axis=0)
    x_diff = np.diff(x_acc)
    x_index1 = np.argmax(x_diff)
    x_index2 = np.argmin(x_diff) + 1
    x_max = max(x_diff)
    x_min = min(x_diff)

    if (x_max < 1000 and x_min > -1000):
        Postion_x = 80         #图像中点
    else:
        Postion_x = (x_index1 + x_index2) // 2 + 50    #ROImask取的范围在[50,110]，所以+50

    # 求交点Y坐标
    y_acc = np.sum(im, axis=1)
    y_diff = np.diff(y_acc)
    y_index1 = np.argmax(y_diff)
    y_index2 = np.argmin(y_diff) + 1
    y_max = max(y_diff)
    y_min = min(y_diff)

    if (y_max < 1000 and y_min > -1000):
        Postion_y = 60    #图像中点
    else:
        Postion_y = (y_index1 + y_index2) // 2

else:
    Postion_x = 80
    Postion_y = 60

cv2.circle(frame, (Postion_x, Postion_y), 4, (0, 0, 255), -1) #画出交点

print('Postion_x,Postion_y', Postion_x, Postion_y)

cv2.imshow('mask', mask)
cv2.imshow('frame', frame)

cv2.waitKey(0)

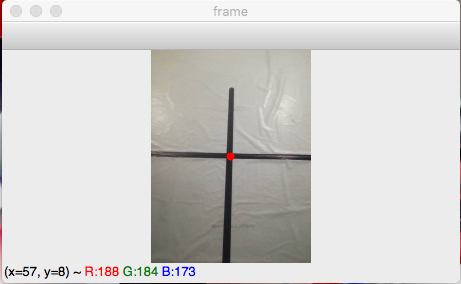

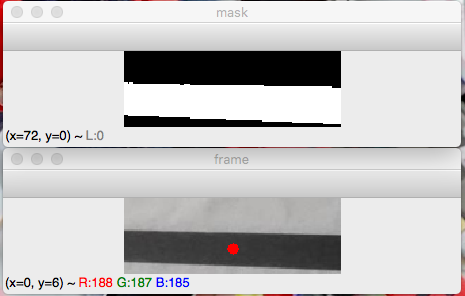

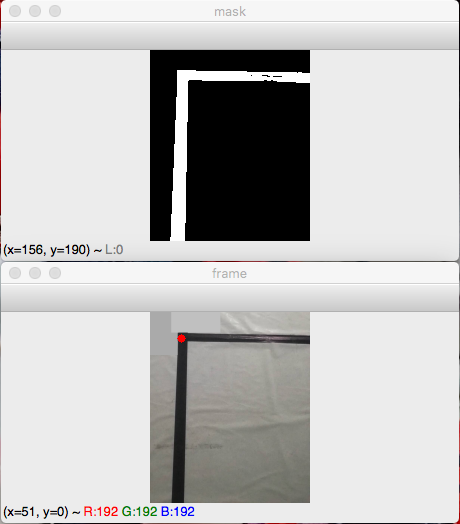

结果图：

代码说明：

ROImask = mask[0:120, 50:110]

cnts2 = cv2.findContours(ROImask.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

cnts2 = cnts2[0] if imutils.is_cv2() else cnts2[1]

只取了二值图中间一部分[50,110]来求解，因为无人机在飞行起点与终点，左右两边直线外的图像会带来干扰，索性只取了中间一段来求交点。当无人机飞出了终点，也就是cnts2没有轮廓点了，可以做额外的动作，比如降落。
