环境

操作系统：Ubuntu Kylin 优麒麟 20.04 LTS

适用架构：ARM64（鲲鹏 920）

操作系统iso下载链接：https://mirrors.cloud.tencent.com/ubuntu-cdimage/ubuntukylin/focal/daily-live/current/

本文尚未完成。还有需要华为工程师确认的地方。

介绍

本文档针对robox安卓容器环境的构建编译和使用进行说明。介绍环境配置、代码的下载构建编译以及如何使用。

本文档主要适用于robox容器安卓仿真构建编译的使用者。

容器的实现是基于一个anbox的基本框架，在容器启动前需要在主机上启动session-manager来启动X，input，adb等相关的服务，然后启动容器。基本架构如图1所示。

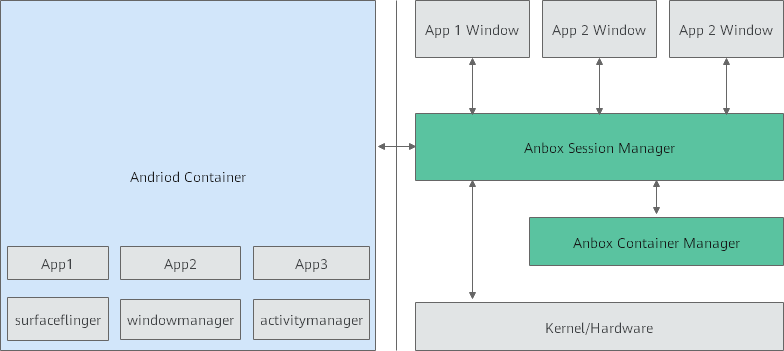

图1 容器的基本架构

系统配置

前提条件

已安装Ubuntu 20.04 操作系统。网络连接正常，且能够与外网互通。已配置下载源。如果未配置，请按如下方式配置。

去掉/etc/apt/source.list中的deb-src的注释。
sed -i "s/# deb-src/ deb-src/g" /etc/apt/sources.list apt update
安装系统基础依赖库。
须知：

如果安装过程中有获取deb包失败的情况，请根据提示中的网址，手动下载安装，然后重新安装没成功的包。

sudo apt install dpkg libncurses5-dev libncursesw5-dev libssl-dev cmake cmake-data debhelper dbus google-mock libboost-dev libboost-filesystem-dev libboost-log-dev libboost-iostreams-dev libboost-program-options-dev libboost-system-dev libboost-test-dev libboost-thread-dev libcap-dev libdbus-1-dev libegl1-mesa-dev libgles2-mesa-dev libglib2.0-dev libglm-dev libgtest-dev liblxc1 libproperties-cpp-dev libprotobuf-dev libsdl2-dev libsdl2-image-dev lxc-dev pkg-config protobuf-compiler docker.io dkms build-essential mesa-common-dev

sudo apt install libprocess-cpp3 libdbus-cpp5 libdbus-cpp-dev

sudo apt install libboost-filesystem1.67.0 libboost-system1.67.0 libboost-iostreams1.67.0

您可以自行手动编译构建安卓镜像，可以参考《安卓镜像编译构建指南（基于x86环境）》。

本节提供仅供测试使用的安卓镜像包，获取链接：android_920.img

更换 docker storage driver

打开新的窗口执行以下操作。

查看 docker 的信息。

sudo docker info

如果“storage driver”的版本为“overlay”，则不需要进行调整。

修改storage driver的版本。

如果“storage driver”的版本为“aufs”，则需要把“storage driver”从“aufs”换成“overlay”。

打开“/etc/default/docker”文件。

vim /etc/default/docker。

添加如下脚本。

DOCKER_OPTS= -s overlay

重启docker或reboot后生效。

/etc/init.d/docker restart

通过android.img打包并存储在docker中

使用《安卓镜像编译构建指南（基于x86环境）》编译好的android镜像，或者使用本文提供的打包好的安卓镜像（该安卓镜像的名称可能带有时间戳等信息）实际操作过程中，请以实际名称为准。本文档中以不带时间戳的名称为例进行操作。android.img文件导入，假设安卓镜像已经上传到华为鲲鹏920处理器所在服务器的“/home”目录下。

通过SSH方式登录到服务器，进入命令行执行入口。
将android镜像挂载到“/mnt”目录。
cd /home

mount /home/android.img /mnt

说明：

由于android.img是通过x86环境编译完成的，所以服务器重启后请重新挂载到“/mnt”目录。
进入“/mnt”目录。
cd /mnt
打包。
sudo tar --numeric-owner -cf- . | sudo docker import - android:robox_with_exagear

查看系统容器。

docker images

回显信息如下，则确认android容器存在。

REPOSITORY          TAG                 IMAGE ID            CREATED             SIZE
android             robox_with_exagear    xxxxxxxx        x seconds ago         xxxMB

在华为鲲鹏920处理器所在服务器上编译robox源码

确保回退到如下commit。

cd /home

git clone https://github.com/lag-linaro/robox.git -b release-phase2.3
如果速度太慢，可以从GitEE的镜像下载。

cd robox

git reset --hard 72216399ea8ae588fe9b5cbbc511f9f32f552691
下载后robox目录为“/home/robox”。

注意：

如果源码下载失败，系统提示需要验证，您可以通过执行以下命令跳过验证：

export GIT_SSL_NO_VERIFY=1
编译安装robox。

cd /home/robox

mkdir build

cd /home/robox/build
配置编译，在“/home/robox/build”目录执行命令。

cmake ..
在“/usr/include/glm/gtx/transform.hpp”文件中添加以下内容。

sudo nano /usr/include/glm/gtx/transform.hpp

在第21行处添加如下定义
```
#define GLM_ENABLE_EXPERIMENTAL
```
修改完成后如下图：
编译安装。

make -j8 //编译

make install //安装

启动robox安卓系统

修改“/home/robox/”目录下的robox启动脚本。

cp 0003_robox_sh.diff /home/robox/

cd /home/robox

patch -p1 < 0003_robox_sh.diff
华为鲲鹏920处理器所在服务器上，执行修改后的robox脚本，启动robox安卓容器。
cd /home/robox

export DISPLAY=:1
注意：
1. robox脚本中设置的DISPLAY号要一致。
2. 启动robox之前，先查看环境变量XDG_RUNTIME_DIR是否存在，若不存在，需要显示的export改环境变量，可以再robox可执行脚本开始位置中增加 export XDG_RUNTIME_DIR=/run/user/0，同时要确保/run/user/0目录存在。
3. 启动robox容器时，必须按照顺序来启动，即要先启动instance1、然后才能启动instance2、然后instance3、……，不能跳着启动，否则不能使用宿主机IP连接robox容器。
./robox -v start 1 //启动第一个容器

./robox -v start 2 //启动第二个容器

查看docker实例进程。

docker ps

CONTAINER ID        IMAGE                        COMMAND             CREATED             STATUS              PORTS                    NAMES
b77d371b402c        android:robox_with_exagear   "/anbox-init.sh"    13 seconds ago      Up 11 seconds       0.0.0.0:5561->5555/tcp
 instance2
77b2c041315f        android:robox_with_exagear   "/anbox-init.sh"    2 hours ago         Up 2 hours          0.0.0.0:5559->5555/tcp   instance1

查看主机session进程，主要查看instance1 instance2对应的两个session是否正常运行。

ps -aux | grep session

root       4330  0.0  0.0   9332  6160 ?        Ss   Oct22   0:01 /usr/bin/dbus-daemon --session --address=systemd: --nofork --nopidfile --
systemd-activation --syslog-only
root     172678 22.1  0.0 6433328 250472 pts/8  Sl   19:51  25:38 anbox session-manager --run-multiple=instance1 --standalone --
experimental --single-window --gles-driver=translator --window-size=720,1280
root     215155  1.4  0.0 5196228 185688 pts/8  Sl   21:46   0:01 anbox session-manager --run-multiple=instance2 --standalone --
experimental --single-window --gles-driver=translator --window-size=720,1280

确认robox实例是否启动成功。

docker exec -it instance1 sh //登录到安卓容器内

77b2c041315f:/ # getprop | grep sys.boot.completed
[sys.boot_completed]: [1]
//sys.boot.completed显示为1,标识安卓启动完毕

在Windows系统中连接安卓容器。
以下的步骤以软件ARDC为例，使用其他安卓远程连接软件也可以。
1. 在Windows系统中在cmd窗口中执行\ARDC\utils\目录下的adb.exe程序。
  C:\\ARDC\utils> adb connect YOUR_IP:5561

  connected to YOUR_IP:5561
2. Windows上需要连接的IP地址和端口是华为鲲鹏920处理器所在服务器上的IP地址和容器端口，如下面的5561端口。
  在华为鲲鹏920处理器所在服务器上执行#docker ps获取实例的adb端口信息。
```
CONTAINER ID        IMAGE                        COMMAND             CREATED             STATUS              PORTS                    NAMES
b77d371b402c        android:robox_with_exagear   "/anbox-init.sh"    13 seconds ago      Up 11 seconds       0.0.0.0:5561->5555/tcp   instance2
```
在Windows上运行ARDC目录下的ARDC.exe程序，选择“View > Mode”菜单，并选择“Screenshot”模式。在“Devices”菜单下选择adb已经连接的设备。
注意：

“Key”菜单下“Shutdown”、“Reboot”、“Home”按键不要去使用，存在问题。

关闭启动的robox容器实例方法如下：

cd /home/robox

./robox -v stop 1 //关闭第一个容器

./robox -v stop 2 //关闭第二个容器
