目前较好的自然场景下的文本检测技术有CTPN,FTSN，EAST，STN等，随着这些OCR技术的发展，目前各种形式的文本(保护竖直文本、倾斜文本、弯曲文本等）都可以较为精准的定位。

OCR技术的应该也是非常广泛，本文想要介绍的是将OCR技术、文本识别技术以及路径规划算法相结合，并应用于室内导航的例子（这里将以商城作为室内的主要载体。。。），以下将通过三个步骤来说明该应用的思路与可行性；

1 作品设计思路

由于GPS无法应用在室内导航中，又因目前市面上应用于室内导航的WIFI,蓝牙及红外线技术存在受信号干扰的不稳定因素。本文创新性地介绍一种“拍图”导航技术。将文本检测识别技术与路径规划结合，直接避免上述信号问题，进行室内导航。

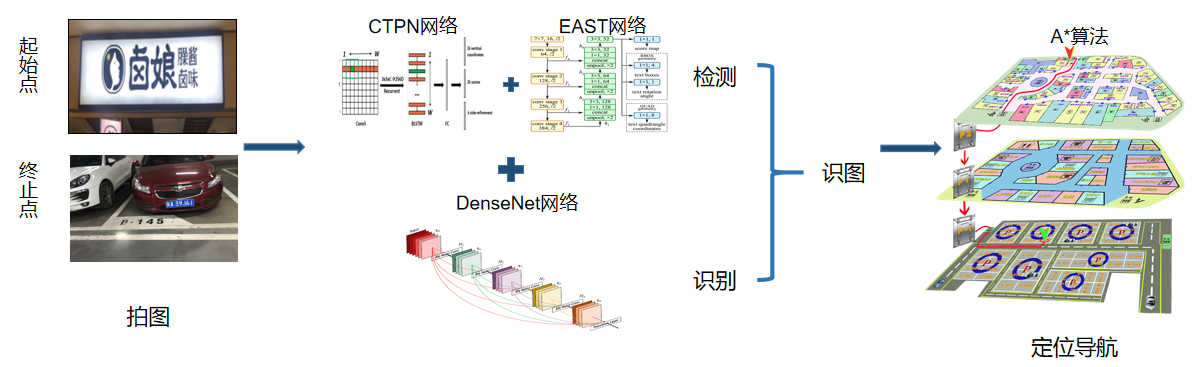

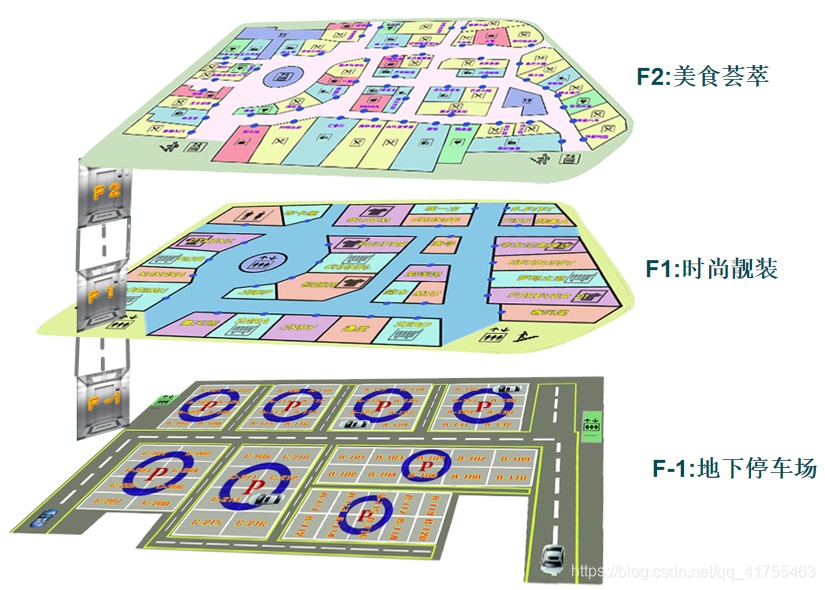

因在商场中能体现店铺位置最好的方式就是店铺招牌，这是最具标志性的定位信息且具有识别可行性。所以本作品提出了如图 1-1 所示的设计思路。当系统接收到用户拍摄的起点与终点的图像（停车位图像于进入商城前拍下）。由于店主在店铺的门牌设计时，会考虑到艺术性、以及吸引客户的多种设计元素，通常我们所获取的图像中的文字信息如文本大小、方向（横竖文本）、内容（中文、英文、特殊符号）也不近相同。因此，我们采用了 CTPN 网络与 EAST 网络相结合的方式来保证店铺招牌检测的准确性；再采用DenseNet 网络进行文本字符识别，当存在少数文字错误时，通过商城数据库的辅助信息进行校正匹配；最后在商场平面图上确定起始点、终止点的位置信息，与地图上的相关节点关联，根据路径规划算法对用户的行走路线进行规划，实现导航。

图1-1

2 具体实现

2.1 图像文本检测算法

2.1.1 CTPN检测长文本

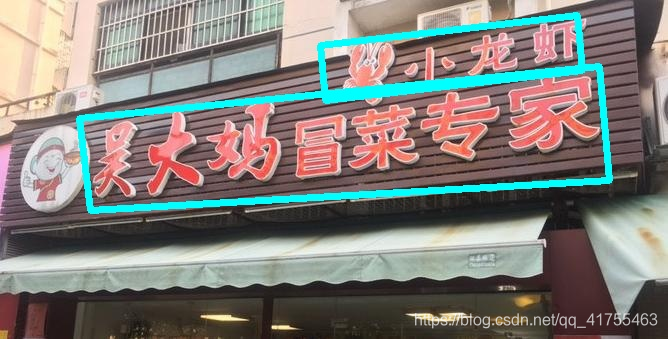

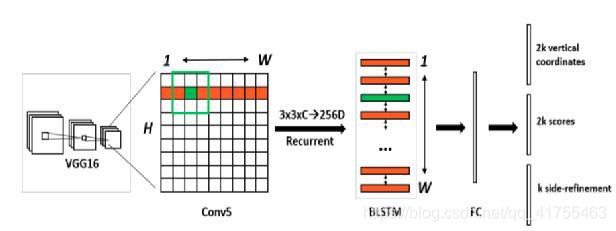

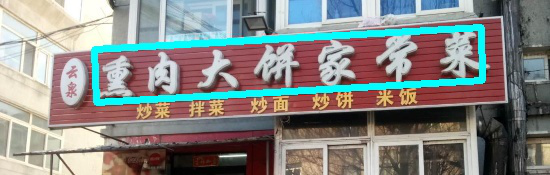

CTPN网络由于使用了双向BLSTM（如图2-1所示），网络感受野较大，所以对于横向的长文本可以进行准确的定位检测，所以如图2-2所示，我们首先使用CTPN对商铺招牌中的长文本进行检测，定位出文本大框。

图 2-1

图 2-2

写到这里，估计就有一些小伙伴们想问了，为什么只用CTPN检测长文本，而不检测出所有的文本呢？

原因是，CTPN的网络并不适用于所有的文本检测，由于它的网络设计中，并没有fine-tune，所以其对于小文本以及倾斜文本检测效果并不佳。举个例子，CPTN检测的结果会把“炒菜”、‘“拌菜”、“炒面”、“炒饼”、“米饭”用一个大框全部框起来，并没有因为之间存在间隔而分开。

2.1.2 EAST检测倾斜文本

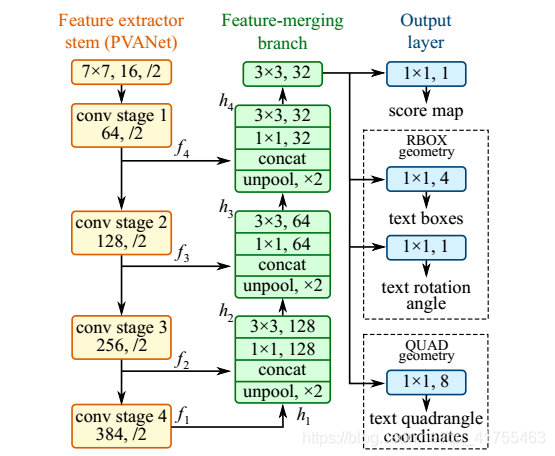

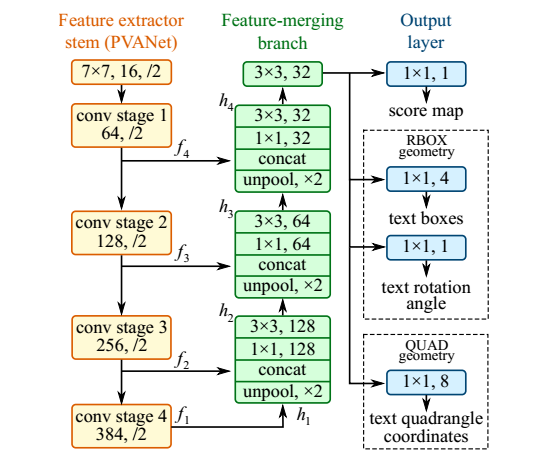

而2017年提出的EAST网络，网络结构如图2-3所示。

图2-3

我将计划下篇具体介绍一下EAST网络以及我对它的实验改进，这里就不再赘述。大概说一下它相比于CTPN的区别

1）更多尺度的加入，使得其可以对大小文本都进行定位

如图2-3所示，在特征提取部分，网络基于U-NET思想，使用VGG16模型提取四个级别的特征图，其大小为网络输入图像的1/32,1/16,1/8,1/4。再将获取的不同尺度的特征图进行合并。

2）输出层引入角度属性（RBOX）,使其可以精准检测倾斜文本

如图2-3所示，输出层的设计是该网络的一大亮点。其包含若干个conv1*1的操作，以将32个通道的特征图投影到一个通通道的分数特征图FS 和一个多通道几何图形特征图Fg。其中图形特征图Fg使用RBOX作为几何形状输出。

表2-1

几何形状

通道数

属性描述

AABB

RBOX

如表2-1所示，RBOX的几何形状在融合AABB属性的基础上加入了角度属性（即几何框中每个像素点与水平面的夹角），即4个水平边界框R和1个通道的旋转角度

共5个通道。其中前4个通道分别表示从像素位置到矩形的顶部、右侧、底部、左侧边界的4个距离（如图2-所示）。

图2-4

但EAST网络中卷积核大小只有3*3或1*1大小，网络感受野过小，导致其对于较长文本的检测效果不好。特别是贯穿整个图像的长文本经常出现“框不住”的情况。

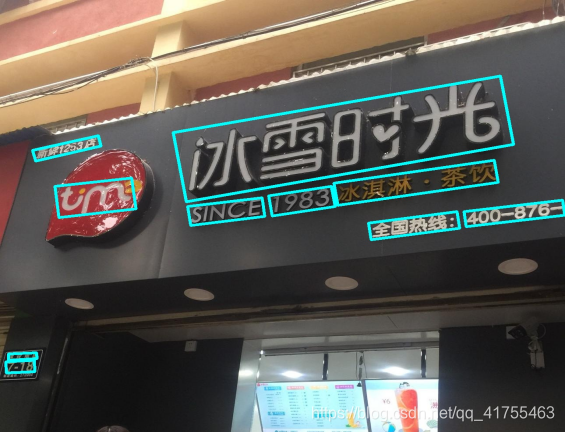

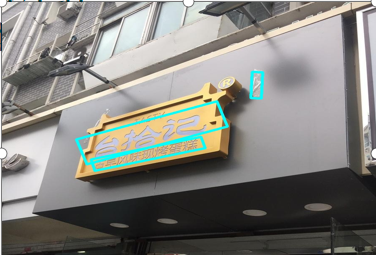

以下为EAST检测的部分结果：

图2-5 图2-6

可以看到经过上面的两项改进后，EAST确实对于不同尺度文本以及倾斜文本都检测较好。“SINCE”“1983”“冰淇淋”也被分开定位了，解决了CTPN无法解决的问题。

基于上述，可以综合CTPN网络能够准确检测长文本及EAST网络检测倾斜文本（以及不同尺寸文本）的优势，可以先用CTPN对图像进行文本检测，只保留最大框。并将最大框区域掩膜后的mask图像送入EAST网络中进行检测，定位出招牌中的其余文本。

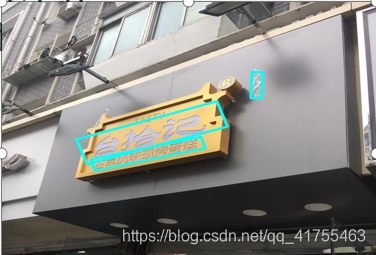

图2-7

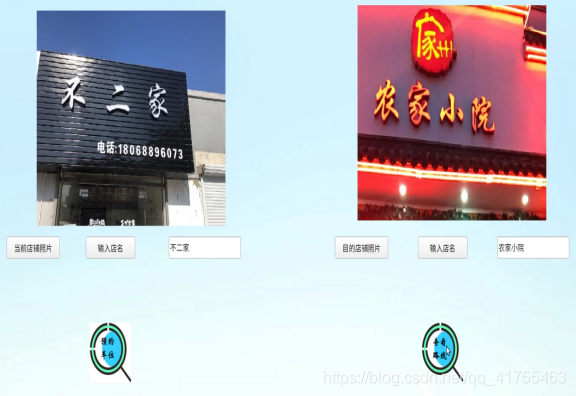

图2-7为合并结果（由于假期在家写，更好的数据在服务器上，无法提供，在下一篇EAST的改进中会放更具说明性的结果）

2.2 图像文本识别算法

本文工作大多在图像文本检测的工作中，所以对于文本识别算法我将概述。

本应用使用的是DenseNet网络，它的基本思路与ResNet一致，其一大特色是通过特征在通道上的连接来实现特征重用（feature reuse）。这些特点让DenseNet在参数和计算成本更少的情形下实现比ResNet更优的性能。

在识别过程中，其存在一些问题如下

1）无法完全识别出含有英文、繁体字、艺术字，甚至是特殊符号的店铺名称

2）对于竖直的店铺招牌文本识别正确率较低

3）对于横文本中的长文本识别效果较差

对于以上3点问题，分别进行了扩大训练数据到20000张的数据增强以及后处理操作。

其中后处理主要针对2）3)问题：

1.关于问题2），设定阈值，将测试集中的竖文本分割出来。分别训练横向文本的识别网络以及竖直问题的网络，对横竖文本分别进行识别，再将其测试结果进行合并。

2.关于问题3），对横文本中的较长文本进行重叠分割，分成若干个短文本，识别后再将识别结果拼接作为长文本的预测识别结果。

2.3 导航算法（路径规划）

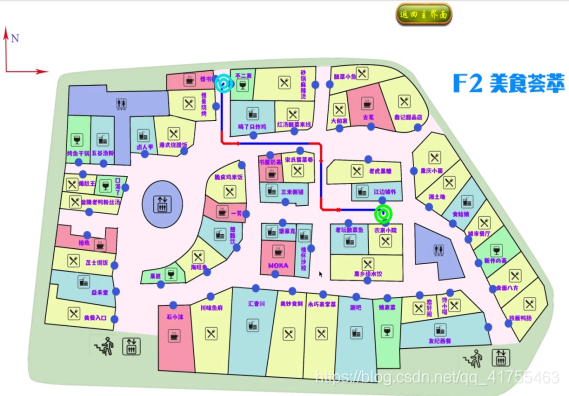

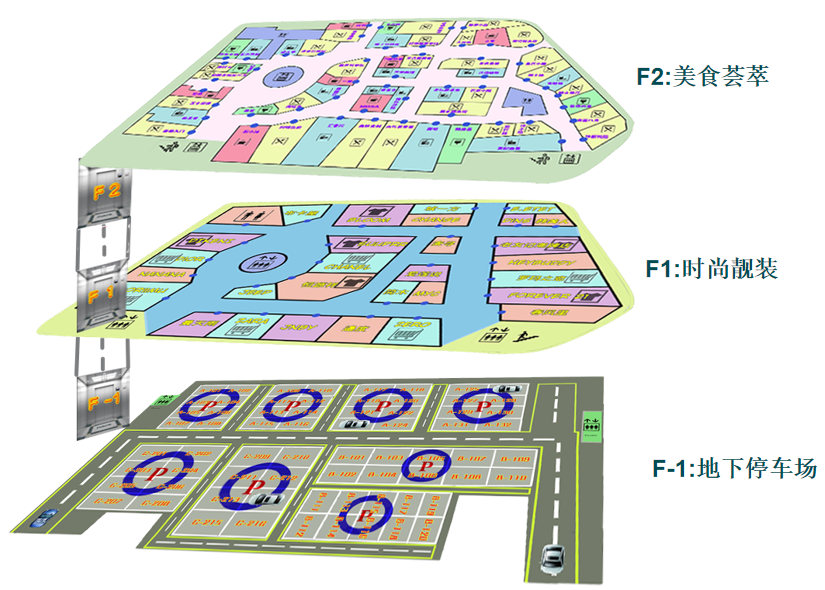

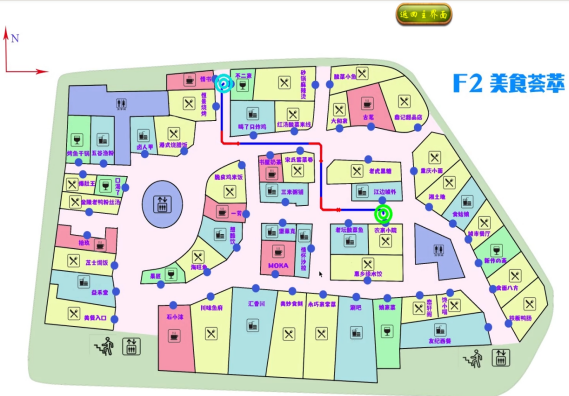

在确定用户所在的起始点和目的地之后，系统可根据商场的平面图进行路经规划，给出用户合适的行走路线，进行导航。相比于室外复杂的路况，长距离的导航，室内商场地形相对简单。因此我们使用经典的A星算法，使用其中的8向寻路，以及进行路线平滑操作，最终实现路经规划。A星算法在搜索精度和速度方面进行了很好的平衡，可以满足商场室内导航的需求。
