STM32外部中断

STM32有19个外部中断：线0-15对应外部IO口的输入中断；线16连接PVD输出；线17连接RTC闹钟事件；线18连接USB唤醒事件。
GPIO与中断线的映射关系：GPIOx.0映射到EXTI0，GPIOx.1映射到EXTI1；以此类推。
使用外部中断需要使能AFIO时钟：RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
还要设置IO口与中断线的映射关系：（例）GPIO_EXTILineConfig(GPIO_PortSourceGPIOC,GPIO_PinSource5);
然后设置中断的触发模式等初始参数
然后设置NVIC中断优先级

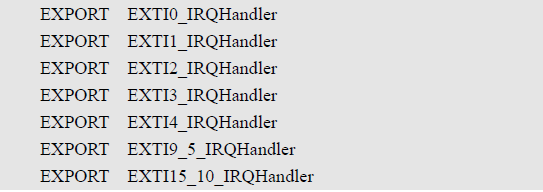

设置完中断优先级后就是编写中断服务函数，STM32的IO口外部中断函数只有6个，中断线0-4分别对应一个中断服务函数，中断线5-9共用一个，10-15公用一个，如图：
注意：设置中断优先级分组需要在主函数中调用相关函数设置，一定要记住初始化函数（初始化延时、按键、LED）

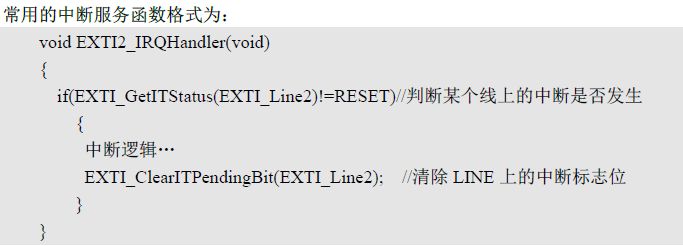

在编写完中断服务函数之后要清楚中断标志位，如图：

外部中断函数

#include "exti.h"//exti.c文件
#include "led.h"
#include "key.h"
#include "delay.h"
#include "usart.h"

//外部中断初始化函数
void EXTIX_Init(void)
{
    EXTI_InitTypeDef EXTI_InitStructure1;//中断初始化结构体
    NVIC_InitTypeDef NVIC_InitStructure1;//中断优先级初始化结构体
	KEY_Init();//初始化按键
  	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);//使能AFIO时钟
  	GPIO_EXTILineConfig(GPIO_PortSourceGPIOC,GPIO_PinSource5);//设置I口与中断线的映射关系

  	EXTI_InitStructure1.EXTI_Line = EXTI_Line5;//设置5号中断线
  	EXTI_InitStructure1.EXTI_Mode = EXTI_Mode_Interrupt;//设置中断模式
  	EXTI_InitStructure1.EXTI_Trigger = EXTI_Trigger_Falling;//设置为下降沿触发
  	EXTI_InitStructure1.EXTI_LineCmd = ENABLE;//使能
  	EXTI_Init(&EXTI_InitStructure1);//初始化中断

	NVIC_InitStructure1.NVIC_IRQChannel = EXTI9_5_IRQn;//使能按键外部中断通道
  	NVIC_InitStructure1.NVIC_IRQChannelPreemptionPriority = 0x02;	//抢占优先级2
  	NVIC_InitStructure1.NVIC_IRQChannelSubPriority = 0x01;//子优先级1
  	NVIC_InitStructure1.NVIC_IRQChannelCmd = ENABLE;
  	NVIC_Init(&NVIC_InitStructure1);//初始化中断优先级
}
void EXTI9_5_IRQHandler(void)//中断服务函数
{
		delay_ms(10);//消按键抖动
		if(KEY0 == 0){
			LED1 = !LED1;
			LED0 = !LED0;
		}
 	  EXTI_ClearITPendingBit(EXTI_Line5);//清楚中断标置位
}

#ifndef __EXTI_H//exti.h文件
#define __EXTI_H
#include "sys.h"

void EXTIX_Init(void);//IO³õÊ¼»¯

#endif

LED初始化

#include "led2.h"//led.c文件
#include "stm32f10x.h"
void Init_LED(void)
{
	GPIO_InitTypeDef str;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//使能GPIOA
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD,ENABLE);//使能GPIOD

    str.GPIO_Mode = GPIO_Mode_Out_PP;//设置输出模式
  	str.GPIO_Pin = GPIO_Pin_2;//设置引脚编号
  	str.GPIO_Speed = GPIO_Speed_50MHz;//设置翻转速度
	GPIO_Init(GPIOD,&str);//初始化PD2引脚
	GPIO_SetBits(GPIOD,GPIO_Pin_2);//将PD2引脚设置为高电平

	str.GPIO_Mode = GPIO_Mode_Out_PP;
  	str.GPIO_Pin = GPIO_Pin_8;
  	str.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&str);
    GPIO_SetBits(GPIOA,GPIO_Pin_8);
}

#ifndef __LED_H//led.h文件
#define __LED_H
#include "sys.h"
#define LED0 PAout(8)	// PA8，设置PA8引脚的电平状态0和1
#define LED1 PDout(2)	// PD2
void Init_LED(void);
#endif

按键初始化

#include "key.h"//key.c文件
#include "delay.h"

void KEY_Init(void)
{

	GPIO_InitTypeDef GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOC,ENABLE);//使能GPIOA和GPIOC

	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);//

	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
 	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
 	GPIO_Init(GPIOC, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

}
u8 KEY_Scan(u8 mode)
{
	static u8 key_up=1;
	if(mode)key_up=1;
	if(key_up&&(KEY0==0||KEY1==0||WK_UP==1))
	{
		delay_ms(10);
		key_up=0;
		if(KEY0==0)return KEY0_PRES;
		else if(KEY1==0)return KEY1_PRES;
		else if(WK_UP==1)return WKUP_PRES;
	}else if(KEY0==1&&KEY1==1&&WK_UP==0)key_up=1;
	return 0;
}

#ifndef __KEY_H//key/h文件
#define __KEY_H
#include "sys.h"

#define KEY0 PCin(5)
#define KEY1 PAin(15)
#define WK_UP  PAin(0)


//#define KEY0  GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_5)//
//#define KEY1  GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_15)//
//#define WK_UP GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)//


#define KEY0_PRES	1		//KEY0
#define KEY1_PRES	2		//KEY1
#define WKUP_PRES	3		//WK_UP

void KEY_Init(void);
u8 KEY_Scan(u8 mode);
#endif

主函数

#include "led.h"//main.c文件
#include "delay.h"
#include "sys.h"
#include "key.h"
#include "usart.h"
#include "exti.h"
int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组位2组
	LED_Init();
	KEY_Init();
	delay_init();
	EXTIX_Init();
    LED0=LED1=0;
	while(1)//死循环让程序一直能检测到中断
	{

	}
}
