PointNet：Deep Learning on Point Sets for 3D Classification and Segmentation

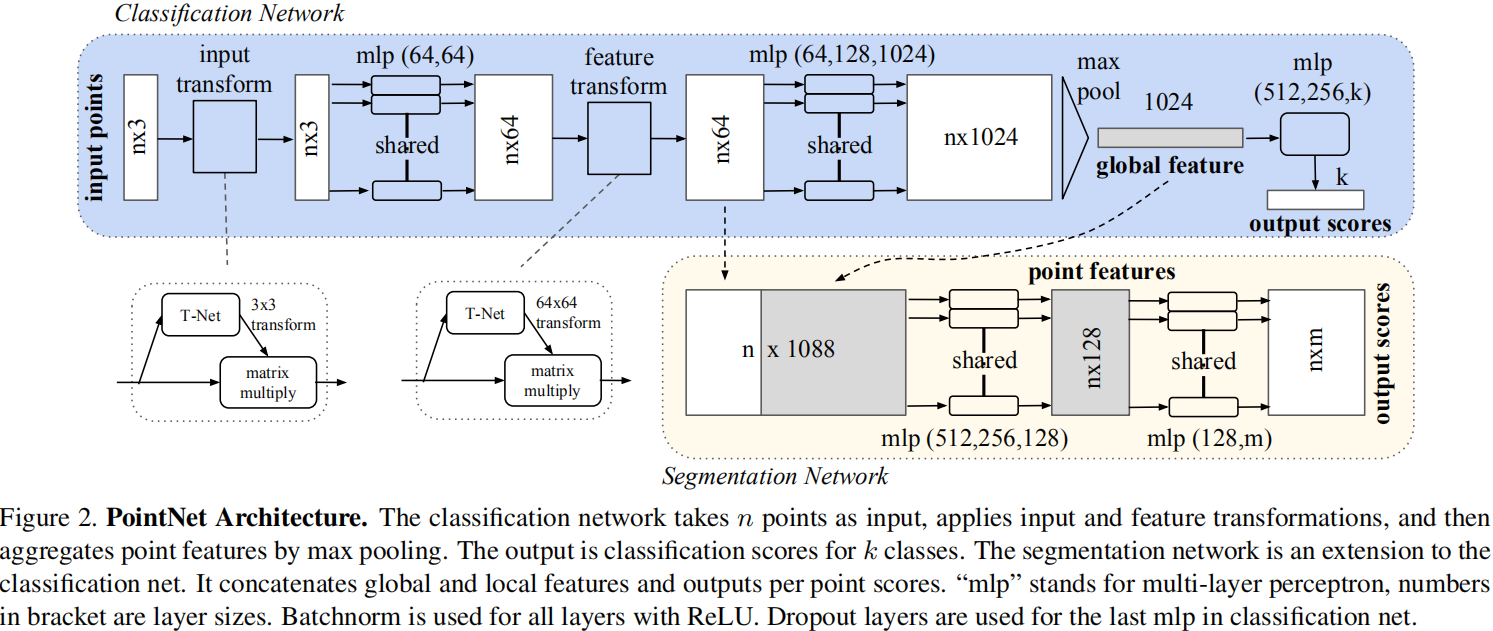

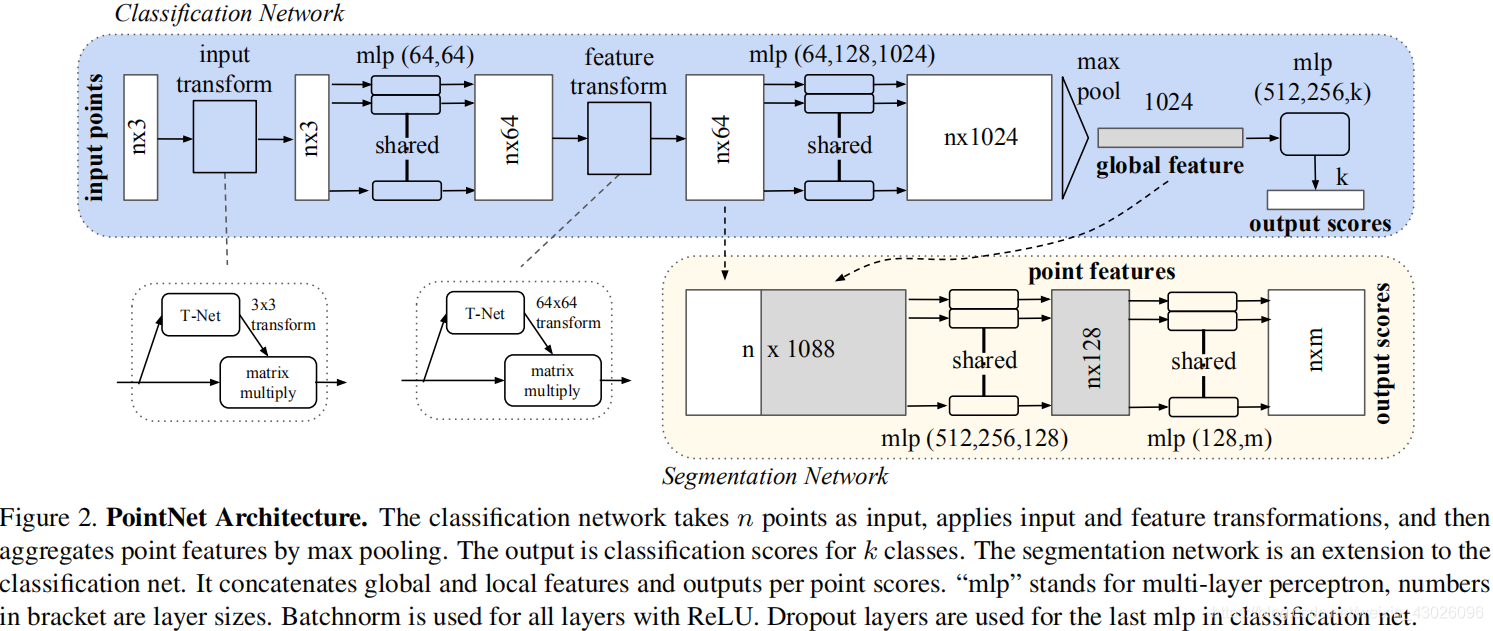

PointNet Architecture
分类

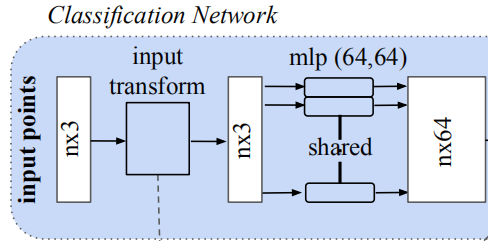

点云（nx3-nx64）
def get_model(point_cloud, is_training, bn_decay=None):
""" Classification PointNet, input is BxNx3, output Bx40 """
batch_size = point_cloud.get_shape()[0].value
num_point = point_cloud.get_shape()[1].value
end_points = {}
#得到点云的规范化选择矩阵，将原始点云输入进行规范化处理。
with tf.variable_scope('transform_net1') as sc: #创建一个命名空间，名为：transform_net1，然后在作用域下定义一个变量transform。
transform = input_transform_net(point_cloud, is_training, bn_decay, K=3) # 预测出旋转矩阵T（个人理解因为输入点云维度为3，所以这里定义K=3，即确定了旋转矩阵的大小）。
point_cloud_transformed = tf.matmul(point_cloud, transform) #原始点云乘以旋转矩阵（此处的乘法可理解为最前面的维度是batch所以对最后两维进行普通的矩阵乘法），得到矫正后点云，作为MLP的输入抽取特征。
input_image = tf.expand_dims(point_cloud_transformed, -1) #扩展成 4D 张量，在最后增加一维变成：BxNx3x1。
# 构建两层的MLP（64—64）得到64维的特征。
net = tf_util.conv2d(input_image, 64, [1,3], #卷积核大小为1*3，输出为BxNx1x64。
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv1', bn_decay=bn_decay)
net = tf_util.conv2d(net, 64, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv2', bn_decay=bn_decay) #卷积核大小为1*1，通过该层再次提取特征。

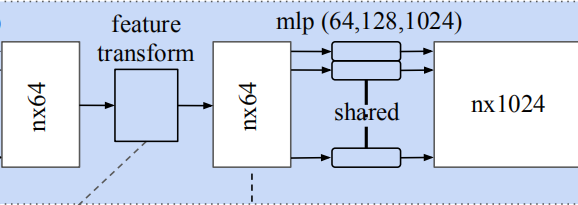

点云（nx64-nx1024）
#利用特征旋转矩阵transform对特征进行规范化处理，得到校正后的特征。此时的新特征net_transformed将输入到下一个MPL中进行处理
with tf.variable_scope('transform_net2') as sc:
transform = feature_transform_net(net, is_training, bn_decay, K=64) #在此处定义了旋转矩阵的大小为64*64
end_points['transform'] = transform #end_points 用于存储张量 transform 的信息。
net_transformed = tf.matmul(tf.squeeze(net, axis=[2]), transform) # tf.squeeze( ): 默认从tensor中删除所有大小是1的维度。tf.squeeze(net, axis=[2]) 移除第三维，因为维度的开始索引为0，即由BxNx1x64移除1变成BxNx64，再用后两维与旋转矩阵相乘即Nx64 x 64x64.
net_transformed = tf.expand_dims(net_transformed, [2])#第三个索引（因为是从0开始的）增加一个维度变成BxNx1x64
#构建一个三层感知机（64-128-1024）对处理后的点云特征进行提取，1024维的输出。
net = tf_util.conv2d(net_transformed, 64, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv3', bn_decay=bn_decay)
net = tf_util.conv2d(net, 128, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv4', bn_decay=bn_decay)
net = tf_util.conv2d(net, 1024, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv5', bn_decay=bn_decay) # 输出n * 1024维度的特征矩阵.

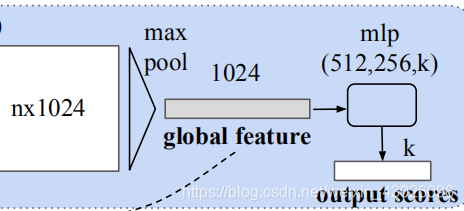

输出
# 此时每个输入点从三维变成了1024维的表示，此时需要对n个点所描述的点云进行融合处理以得到全局特征，源码中使用了最大池化层来实现这一功能：
# 最大池化，二维的池化函数对点云中点的数目这个维度进行池化，n-->1
net = tf_util.max_pool2d(net, [num_point,1],
padding='VALID', scope='maxpool')
#输出为全局特征[num_point,1]表示将每一个点云的n个点最大池化为1个特征，这个特征的长度为1024。此时通过了两次mpl的处理将一个点云的特征逐点进行描述，并合并到了1024维的全局特征上来。变成BxNx1x1024.
#利用上面的1024维特征，就可以基于这一特征对点云的特性进行学习实现分类任务，PointNet利用了一个三层感知机MPL(512--256--40)来对特征进行学习，最终实现了对于40类的分类.
net = tf.reshape(net, [batch_size, -1]) #更改数组形状，由Bx1x1x1024 reshape为 Bx1024
# 定义分类的mpl512-256-k, k为分类类别数目
net = tf_util.fully_connected(net, 512, bn=True, is_training=is_training,
scope='fc1', bn_decay=bn_decay)
net = tf_util.dropout(net, keep_prob=0.7, is_training=is_training,
scope='dp1')
net = tf_util.fully_connected(net, 256, bn=True, is_training=is_training,
scope='fc2', bn_decay=bn_decay)
net = tf_util.dropout(net, keep_prob=0.7, is_training=is_training,
scope='dp2')
net = tf_util.fully_connected(net, 40, activation_fn=None, scope='fc3')
#这一感知机由全连接层组成，其中包含了两个dropout = 0.7防止过拟合。其中K是最后一层的输出数量，代表分类的类别，每个类别会对应于点云的分类得分。最终就可以根据输出K个分类值分数的大小来确定输入点云的分类了。
return net, end_points
分割
前半部分和分类是一样的。
def get_model(point_cloud, is_training, bn_decay=None):
""" Classification PointNet, input is BxNx3, output BxNx50 """
batch_size = point_cloud.get_shape()[0].value
num_point = point_cloud.get_shape()[1].value
end_points = {}
with tf.variable_scope('transform_net1') as sc:
transform = input_transform_net(point_cloud, is_training, bn_decay, K=3)
point_cloud_transformed = tf.matmul(point_cloud, transform)
input_image = tf.expand_dims(point_cloud_transformed, -1)
net = tf_util.conv2d(input_image, 64, [1,3],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv1', bn_decay=bn_decay)
net = tf_util.conv2d(net, 64, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv2', bn_decay=bn_decay)
with tf.variable_scope('transform_net2') as sc:
transform = feature_transform_net(net, is_training, bn_decay, K=64)
end_points['transform'] = transform
net_transformed = tf.matmul(tf.squeeze(net, axis=[2]), transform)
point_feat = tf.expand_dims(net_transformed, [2])
print(point_feat)
net = tf_util.conv2d(point_feat, 64, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv3', bn_decay=bn_decay)
net = tf_util.conv2d(net, 128, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv4', bn_decay=bn_decay)
net = tf_util.conv2d(net, 1024, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv5', bn_decay=bn_decay)
global_feat = tf_util.max_pool2d(net, [num_point,1],
padding='VALID', scope='maxpool') #Bx1x1x64
print(global_feat)

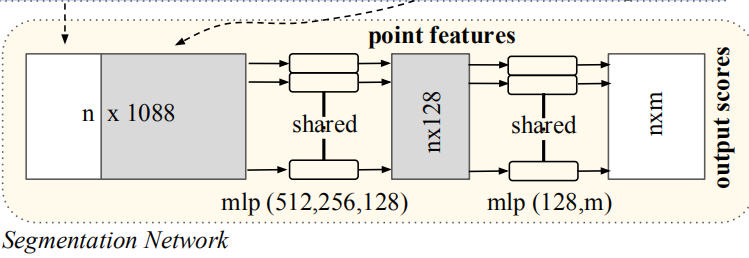

最大池化后，对于分割任务，需要加入局域信息来进行学习，所以分类任务的输入包括了1024维的全局信息还包括从点云直接学习出的64维的局部信息。PointNet的做法是将全局信息附在每一个局部点描述的后面，形成了1024 + 64 = 1088维的向量，而后通过两个感知机来进行分割。
global_feat_expand = tf.tile(global_feat, [1, num_point, 1, 1]) #tf.tile(input, multiple, name=None)其中input为待扩展的张量，multiples为扩展方法，假如input是一个3维的张量，那么mutiples就必须是一个1x3的一维张量，这个张量的三个值依次是表示input的第一、第二、第三维数的数据的扩展倍数，为1表示不变。 所以global_feat_expand为BxNx1x1024.
concat_feat = tf.concat(3, [point_feat, global_feat_expand]) #n*1088
print(concat_feat)
# 定义分割的MLP（512-256-128 128-m）， m为点所属的类别数目
net = tf_util.conv2d(concat_feat, 512, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv6', bn_decay=bn_decay)
net = tf_util.conv2d(net, 256, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv7', bn_decay=bn_decay)
net = tf_util.conv2d(net, 128, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv8', bn_decay=bn_decay)
net = tf_util.conv2d(net, 128, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='conv9', bn_decay=bn_decay)
net = tf_util.conv2d(net, 50, [1,1],
padding='VALID', stride=[1,1], activation_fn=None,
scope='conv10')
net = tf.squeeze(net, [2]) # BxNxC
# 由于点云的分割问题可以看做是对于每一个点的分类问题，需要对每一个点的分类进行预测。在通过对全局 + 局部特征学习后，最后将每一个点分类到50类中，并输出n * 50.
return net, end_points
预测矩阵T-net

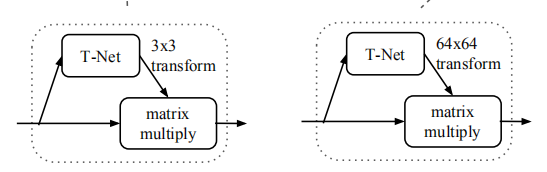

T-net是一个微型的pointnet，用于生成一个仿射变换矩阵来对点云的旋转、平移等变化进行规范化处理。
def input_transform_net(point_cloud, is_training, bn_decay=None, K=3): #3 代表输入的是原始点云，是每个点的维度（x,y,z）
""" Input (XYZ) Transform Net, input is BxNx3 gray image
Return:
Transformation matrix of size 3xK """
batch_size = point_cloud.get_shape()[0].value #点云的个数（一个batch包含的点云数目，pointnet为32）
num_point = point_cloud.get_shape()[1].value #每个点云内点的个数 (pointNet 为 1024）
input_image = tf.expand_dims(point_cloud, -1) #在point_cloud最后追加一个维度，BxNx3 变成 BxNx3x1 3d张量-->4d张量
# 输入点云point_cloud有3个axis，即B×N×3，tf.expand_dims(point_cloud, -1) 将点云最后加上一个size为1 的axis
# 作为 input_image（B×N×3×1），则input_image的channel数为1。
# net=Tensor("transform_net1/tfc1/Relu:0", shape=(x,x,x,x), dtype=float32, device=/device:GPU:0)
# 64 代表要输出的 channels (单通道变成64通道)
# [1,3]代表1行3列的矩阵，作为卷积核。将B×N×3×1转换成 B×N×1×64
# 步长：stride=[1,1] 代表滑动一个距离。决定滑动多少可以到边缘。
# padding='VALID',在原始图像上加边界(这里默认不加)
# bn: 批归一化
# is_training=is_training 设置训练模式
# bn_decay=bn_decay
# 构建T-Net模型，MLP（64--128--1024）。
net = tf_util.conv2d(input_image, 64, [1,3],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='tconv1', bn_decay=bn_decay)
# 128 代表要输出的 channels
# [1,1]代表1行1列的矩阵，作为卷积核。将B×N×1×64转换成 B×N×1×128
net = tf_util.conv2d(net, 128, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='tconv2', bn_decay=bn_decay)
# 1024 代表要输出的 channels
# [1,1]代表1行1列的矩阵，作为卷积核。将B×N×1×128转换成 B×N×1 X 1024
net = tf_util.conv2d(net, 1024, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='tconv3', bn_decay=bn_decay)
# 对上一步做 max_pooling 操作，将B×N×1×1024 转换成 B×1×1 X 1024
net = tf_util.max_pool2d(net, [num_point,1],
padding='VALID', scope='tmaxpool')
# 利用1024维特征生成256维度的特征向量
# 将 Bx1x1x1024变成 Bx1024
net = tf.reshape(net, [batch_size, -1])
# 将 Bx1024变成 Bx512
net = tf_util.fully_connected(net, 512, bn=True, is_training=is_training,
scope='tfc1', bn_decay=bn_decay)
# 将 Bx512变成 Bx256
net = tf_util.fully_connected(net, 256, bn=True, is_training=is_training,
scope='tfc2', bn_decay=bn_decay)
#生成点云旋转矩阵T=3*3：接下来需要将MLP得到的256维度特征进行处理，以输出3*3的旋转矩阵：
with tf.variable_scope('transform_XYZ') as sc:
assert(K==3)
weights = tf.get_variable('weights', [256, 3*K], #为了q权值共享，创建变量weight形状大小为[256，9]，进行常量初始化。
initializer=tf.constant_initializer(0.0),
dtype=tf.float32)
biases = tf.get_variable('biases', [3*K], #创建常量偏置，用constant[1，0，0，0，1，0，0，0，1]对biases进行相加，即9+矩阵[1，0，0，0，1，0，0，0，1]。
initializer=tf.constant_initializer(0.0),
dtype=tf.float32)
biases += tf.constant([1,0,0,0,1,0,0,0,1], dtype=tf.float32)
# net = shape(32,256) weight = shape(256,9) ===> net*weight = transform(32,9)
transform = tf.matmul(net, weights)
transform = tf.nn.bias_add(transform, biases)
#(32, 3, 3)
transform = tf.reshape(transform, [batch_size, 3, K])
return transform
#通过定义权重[W(256,3*K), bais(3*K)]，将上面的256维特征转变为3*3的旋转矩阵输出。
# 输入是一个张量：shape=(32, 1024, 1, 64)
def feature_transform_net(inputs, is_training, bn_decay=None, K=64):
""" Feature Transform Net, input is BxNx1xK
Return:
Transformation matrix of size KxK """
batch_size = inputs.get_shape()[0].value
num_point = inputs.get_shape()[1].value
net = tf_util.conv2d(inputs, 64, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='tconv1', bn_decay=bn_decay)
net = tf_util.conv2d(net, 128, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='tconv2', bn_decay=bn_decay)
net = tf_util.conv2d(net, 1024, [1,1],
padding='VALID', stride=[1,1],
bn=True, is_training=is_training,
scope='tconv3', bn_decay=bn_decay)
net = tf_util.max_pool2d(net, [num_point,1],
padding='VALID', scope='tmaxpool')
net = tf.reshape(net, [batch_size, -1])
net = tf_util.fully_connected(net, 512, bn=True, is_training=is_training,
scope='tfc1', bn_decay=bn_decay)
net = tf_util.fully_connected(net, 256, bn=True, is_training=is_training,
scope='tfc2', bn_decay=bn_decay)
with tf.variable_scope('transform_feat') as sc:
weights = tf.get_variable('weights', [256, K*K],
initializer=tf.constant_initializer(0.0),
dtype=tf.float32)
biases = tf.get_variable('biases', [K*K],
initializer=tf.constant_initializer(0.0),
dtype=tf.float32)
biases += tf.constant(np.eye(K).flatten(), dtype=tf.float32)
transform = tf.matmul(net, weights)
transform = tf.nn.bias_add(transform, biases)
transform = tf.reshape(transform, [batch_size, K, K])
return transform
#mpl网络定义每一层的神经元数量为64--128--512--256。同样在得到256维的特征后利用weight(256*K*K), bais(K*K)来计算出K*K的特征旋转矩阵，其中K为64,为默认输出特征数量。
