点亮第一盏LED

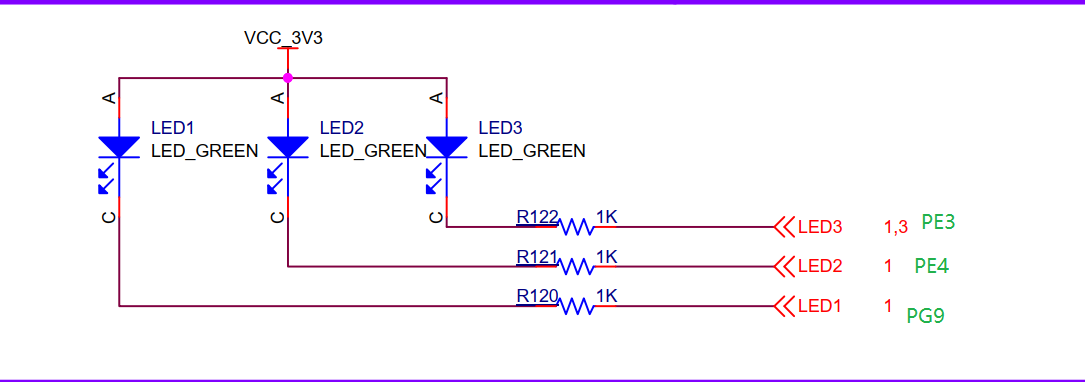

一、原理图

二、流程

（1）打开时钟

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG , ENABLE);

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE , ENABLE);

（2）配置GPIO的输出模式

GPIO_InitTypeDef initValue;

initValue.GPIO_Mode = GPIO_Mode_OUT ; //输出模式

initValue.GPIO_OType = GPIO_OType_PP ; //推挽输出

initValue.GPIO_Pin = GPIO_Pin_9; //管脚9

initValue.GPIO_PuPd = GPIO_PuPd_NOPULL ; //无上拉下拉

initValue.GPIO_Speed = GPIO_Speed_50MHz; //输出速率

GPIO_Init(GPIOG , &initValue);

initValue.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_3 ; //管脚4和管脚3

GPIO_Init(GPIOE , &initValue);

（3）设置默认值(默认LED是关闭的)

GPIO_SetBits(GPIOG,GPIO_Pin_9); //将PG9设置为高电平，关闭LED1

GPIO_SetBits(GPIOE , GPIO_Pin_4 | GPIO_Pin_3); //将PE4和PE3设置为高电平，关闭LED2和LED3

（4）打开LED

GPIO_ResetBits(GPIOG,GPIO_Pin_9); //将PG9设置为低电平，点亮LED1

GPIO_ResetBits(GPIOE,GPIO_Pin_4 | GPIO_Pin_3); //将PE4和PE3设置为低电平，点亮LED2和LED3

（5）关闭LED

GPIO_SetBits(GPIOG,GPIO_Pin_9); //将PG9设置为高电平，关闭LED1

GPIO_SetBits(GPIOE , GPIO_Pin_4 | GPIO_Pin_3); //将PE4和PE3设置为高电平，关闭LED2和LED3

三、程序

**/led.h文件/**

#ifndef __LED_H__
#define __LED_H__

#include "stm32f4xx_conf.h"

extern void led_init(void);
extern void led_on(int num);
extern void led_off(int num);

#endif

***/led.c文件/***

#include"led.h"

#define LED_CON (*(volatile unsigned int *)0x)

//LED初始化。led1-PG9;led2-PE4;led3-PE3
void led_init(void)
{
   GPIO_InitTypeDef initValue;
   /*1、打开时钟*/
   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE,ENABLE);
   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG,ENABLE);

   /*2、配置GPIO的输出功能*/
   initValue.GPIO_Mode = GPIO_Mode_OUT;
   initValue.GPIO_OType = GPIO_OType_PP;
   initValue.GPIO_Pin = GPIO_Pin_9;
   initValue.GPIO_PuPd = GPIO_PuPd_NOPULL;
   initValue.GPIO_Speed = GPIO_Speed_50MHz;
   GPIO_Init(GPIOG,&initValue);

   initValue.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_3;
   GPIO_Init(GPIOE,&initValue);

   /*3、设置默认值,默认LED是关闭的*/
   GPIO_SetBits(GPIOG,GPIO_Pin_9);
   GPIO_SetBits(GPIOE,GPIO_Pin_4 | GPIO_Pin_3);
}

//打开LED
void led_on(int num)
{
   switch(num)
   {
       case 1: //led1
           GPIO_ResetBits(GPIOG,GPIO_Pin_9);
           break;
       case 2: //led2
           GPIO_ResetBits(GPIOE,GPIO_Pin_4);
           break;
       case 3: //led3
           GPIO_ResetBits(GPIOE,GPIO_Pin_3);
           break;
       default:
           break;
   }
}

//关闭LED
void led_off(int num)
{
   switch(num)
   {
       case 1: //led1
           GPIO_SetBits(GPIOG,GPIO_Pin_9);
           break;
       case 2: //led2
           GPIO_SetBits(GPIOE,GPIO_Pin_4);
           break;
       case 3: //led3
           GPIO_SetBits(GPIOE,GPIO_Pin_3);
           break;
       default:
           break;
   }
}

**/main.c文件/**

#include"led.h"

int main(void)
{
   led_init();
   while(1)
   {
       led_on(1);
   }
}
