OC类的原理探究（一）

前面两篇文章介绍了OC对象的原理，以及一些分析的思路和方法，今天开始，将开启类的原理探究。

不过在探究类的原理之前，我想补充说明一个东西

isa指针定义如下：

union isa_t {    isa_t() { }    isa_t(uintptr_t value) : bits(value) { }
    Class cls;    uintptr_t bits;#if defined(ISA_BITFIELD)    struct {        ISA_BITFIELD;  // defined in isa.h    };#endif};

isa指针分为nonpointer指针和非nonpointer指针。

非nonpointer指针没有经过优化，它里面只通过cls属性存储对应的类的地址；

nonpointer指针是经过优化的，它通过bits存储很多信息。

需要注意的是，cls和bits是互斥的：非nonpointer指针只使用到cls，而nonpointer指针只使用到bits。

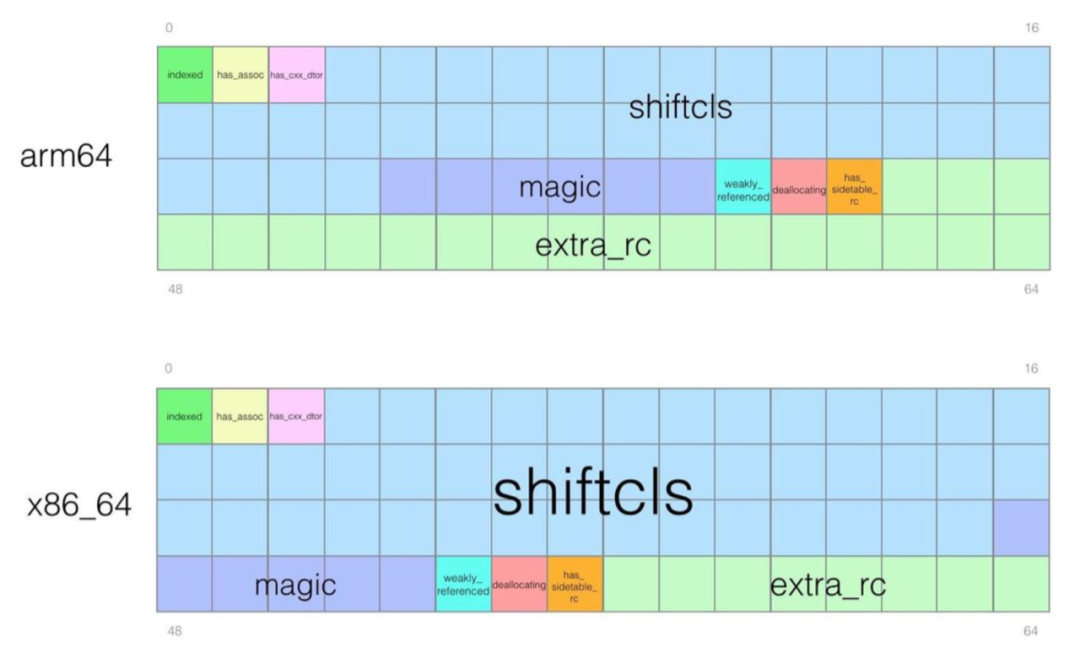

我们前面也讲到，nonpointer的isa指针可以存储很多额外信息，并且其存储信息的内存布局是跟架构有关的，下面这张图可以很形象地将该布局给展示出来：

类的结构分析

类是使用Class来接收，这一点我们在开发中已经非常熟悉了。所以关于类的结构分析，我们就从Class的定义开始。

第一步，就是将OC文件编译成C++，编译完成之后打开对应的cpp文件，可以找到Class的定义，如下：

typedef struct objc_class *Class;

我们可以知道，Class是指向objc_class的指针。

那么objc_class是什么呢？我们会找到如下定义：

struct objc_class : objc_object {    // Class ISA;    Class superclass;    cache_t cache;    class_data_bits_t bits;
    ......
}

我们发现，objc_class是一个继承自objc_object的结构体。我们总说万物皆对象，类也是对象，就是出自于这里。

我们还发现，objc_class中有一个隐藏的Class类型的isa指针。为什么是隐藏的呢？因为isa指针可以从父类objc_object继承而来。

属性&成员变量存储区域探究

@interface LGPerson : NSObject{    NSString *hobby;}
@property (nonatomic, copy) NSString *nickName;
@end

这里我定义了一个LGPerson类，里面有1个属性和1个成员变量。

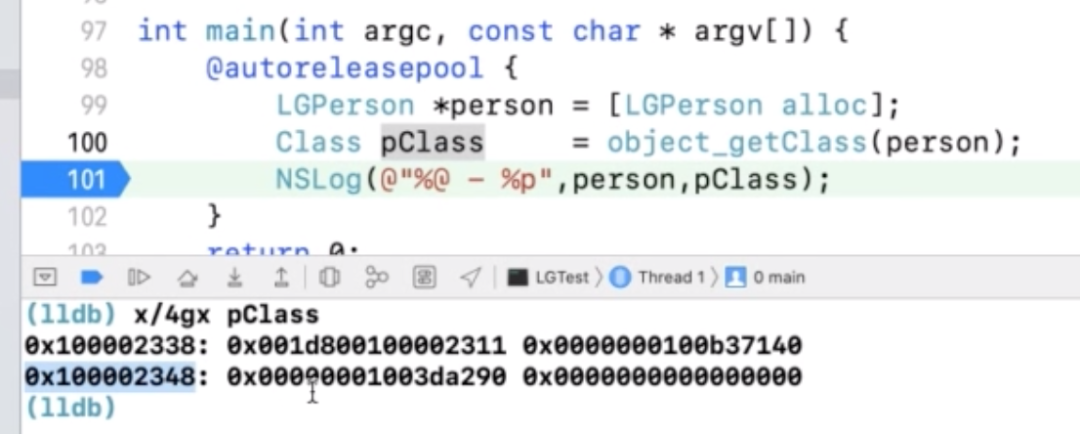

然后在外界调用，并且打断点。我们在断点处进行分析：

上面我们查看了类LGPerson的内存段。

我们知道，类的结构如下：

struct objc_class : objc_object {    // Class ISA;    Class superclass;    cache_t cache;    class_data_bits_t bits;
    ......
}

第一个变量是isa指针，第二个变量是superclass指针，他们都是Class类型，而Class的本质是结构体指针（struct objc_class *），因此，它们都是占8个字节（pointer都是占8字节）。

第三个变量是cache_t，它占多少字节的内存呢？我们来研究一下。

cache_t的结构如下：

struct cache_t {    struct bucket_t *_buckets;    mask_t _mask;    mask_t _occupied;
public:    struct bucket_t *buckets();    mask_t mask();    mask_t occupied();    void incrementOccupied();    void setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask);    void initializeToEmpty();
    mask_t capacity();    bool isConstantEmptyCache();    bool canBeFreed();
    static size_t bytesForCapacity(uint32_t cap);    static struct bucket_t * endMarker(struct bucket_t *b, uint32_t cap);
    void expand();    void reallocate(mask_t oldCapacity, mask_t newCapacity);    struct bucket_t * find(cache_key_t key, id receiver);
    static void bad_cache(id receiver, SEL sel, Class isa) __attribute__((noreturn));};

_buckets是一个结构体指针，它占用8个字节。

_mask和_occupied都是mask_t类型，我们接着来看mask_t的定义：

#if __LP64__typedef uint32_t mask_t;  // x86_64 & arm64 asm are less efficient with 16-bits#elsetypedef uint16_t mask_t;#endif

我们现在知道了，mask_t实际上是uint32_t，而Int是占4个字节。

在cache_t中，前三个变量占用的内存大小是8+4+4=16字节，后面的都是函数，函数是不占用内存的，因此cache_t所占内存大小是16字节。

第四个变量是bits，一看这个名字我们就能知道，它是存储各种信息的，因此我们就需要读到它。

通过前面的分析我们已经知道了，bits前面三个变量占用内存总大小是8+8+16 = 32字节，折算成十六进制是0X20，因此我就需要将LGPerson的类地址0x100002338向右平移32字节，也就是0x100002358。

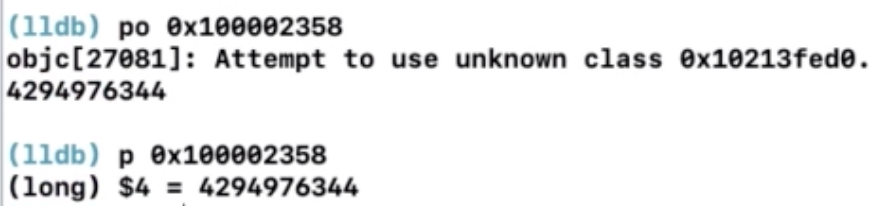

接下来打印0x100002358

啥都没打印出来。

这里有个小知识点需要说明一下：

po表示打印对象，如果是对象的话可以使用po来打印

如果不是对象，那么就使用p来打印。

我们发现，直接打印0x100002358是打印不出来的。0x100002358是bits的首地址，也就是bits的指针，因此我们需要强转一下，如下：

现在我得到了bits的指针，那么怎么得到bits里面的值呢？

我们再复习一下objc_class的定义：

struct objc_class : objc_object {    // Class ISA;    Class superclass;    cache_t cache;    class_data_bits_t bits;
    class_rw_t *data() {         return bits.data();    }    void setData(class_rw_t *newData) {        bits.setData(newData);    }
    ......
}

此时我们知道，bits中有一个data()函数，因此我们就可以通过下面的方式来获取到bits里面的值：

此时的$7是（class_rw_t *）类型，我们先来看一下class_rw_t的数据结构：

struct class_rw_t {    // Be warned that Symbolication knows the layout of this structure.    uint32_t flags;    uint32_t version;
    const class_ro_t *ro;
    method_array_t methods;    property_array_t properties;    protocol_array_t protocols;
    Class firstSubclass;    Class nextSiblingClass;
    char *demangledName;
#if SUPPORT_INDEXED_ISA    uint32_t index;#endif
 ...... };

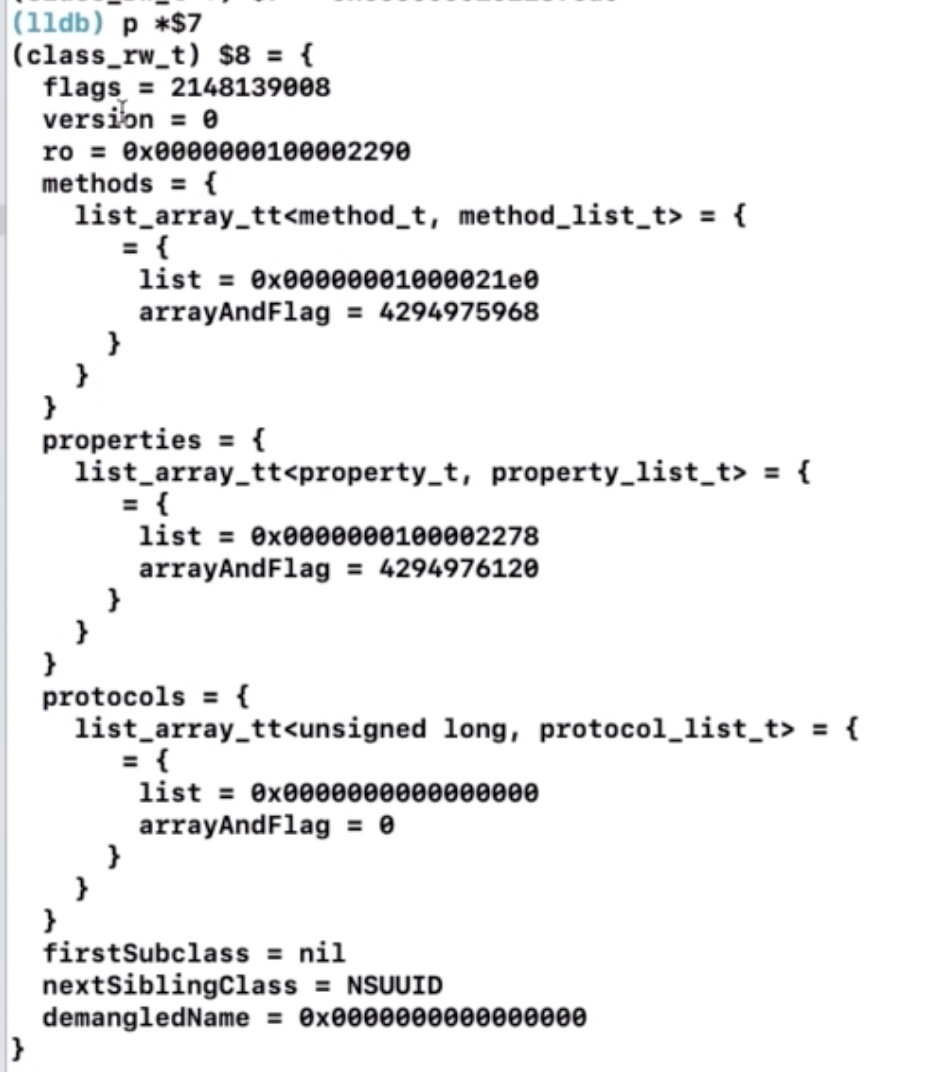

然后，我们打印*$7，就能打印出对应的class_rw_t了：

现在我们来回想一下我们的问题，我们是要查看LGPerson中声明的一个成员变量和一个属性是存在什么地方。

现在说结论了，虽然下面有properties，但是属性和成员变量没有放在其中，而是存在ro中。

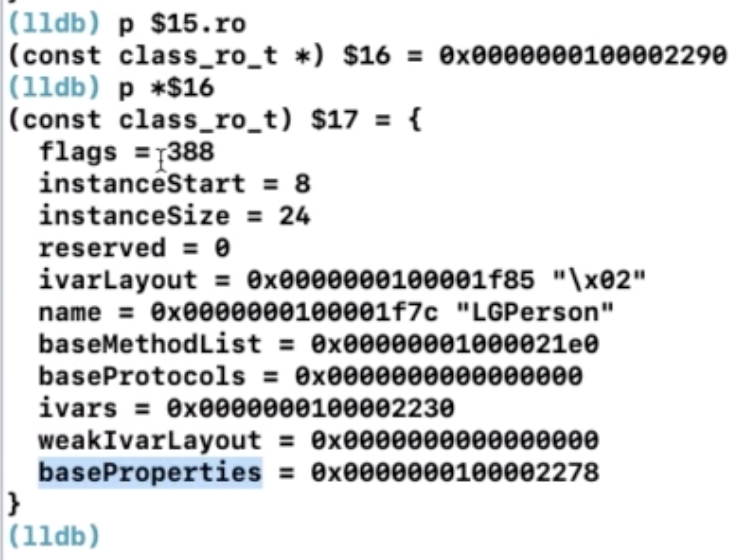

接下来我们就打印ro:

我们看到，ro是（class_ro_t *）类型，所以我们看一下class_ro_t的数据结构：

struct class_ro_t {    uint32_t flags;    uint32_t instanceStart;    uint32_t instanceSize;#ifdef __LP64__    uint32_t reserved;#endif
    const uint8_t * ivarLayout;        const char * name;    method_list_t * baseMethodList;    protocol_list_t * baseProtocols;    const ivar_list_t * ivars;
    const uint8_t * weakIvarLayout;    property_list_t *baseProperties;
    method_list_t *baseMethods() const {        return baseMethodList;    }};

然后我们查看ro的baseProperties：

LGPerson的nickName属性就存放在这里面。

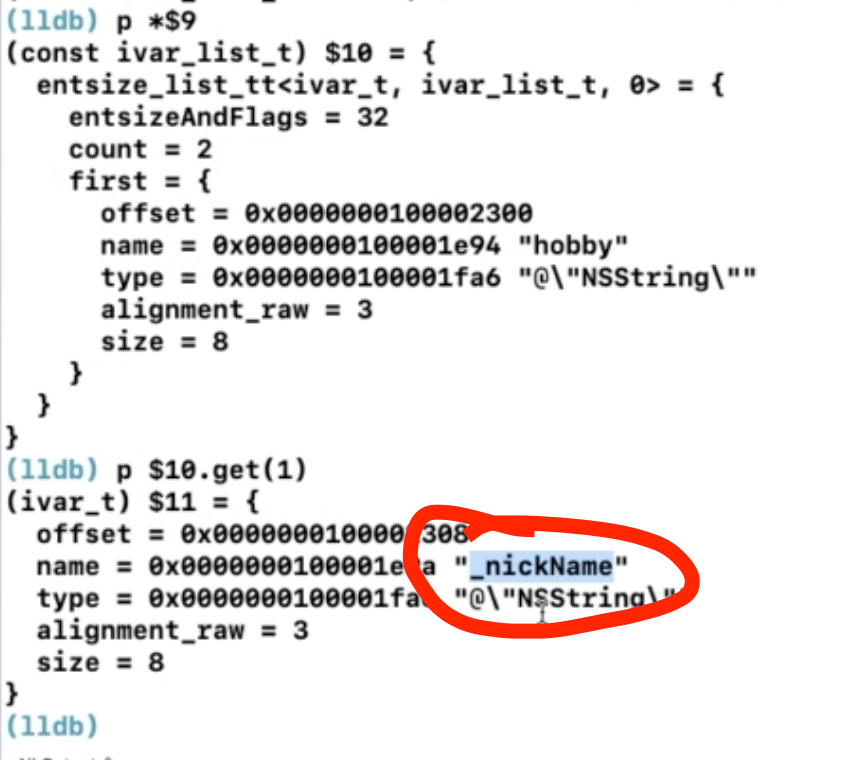

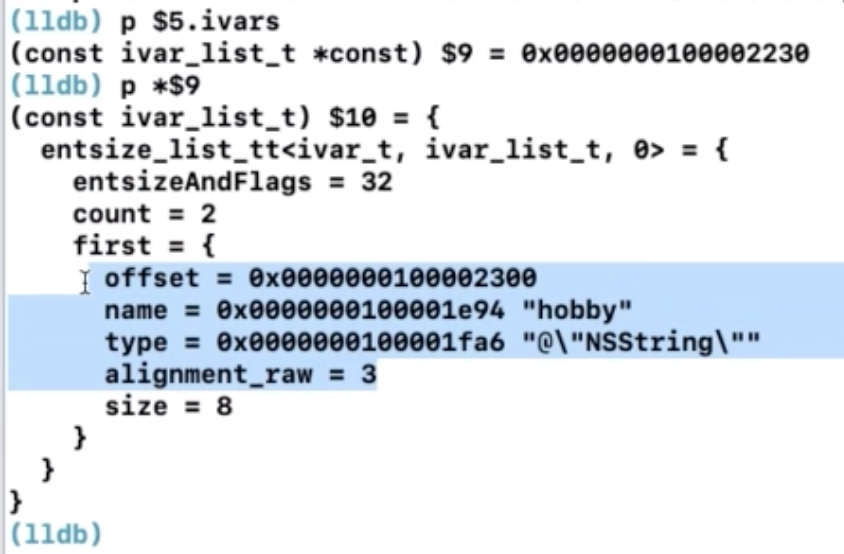

再查看ro的ivars：

LGPerson的hobby变量就存放在这里面。【注意，这里的$5指的是ro】

看到这里，如果你细心的话，你会发现ivars里面的count是2，可是我当初声明的时候明明只声明了一个成员变量hobby啊，这是为啥？原因就在于我需要给属性nickName声明一个内部的成员变量，也就是_nickName：

实例方法的存储位置探究

LGPerson类的定义是这样的：

@interface LGPerson : NSObject{    NSString *hobby;}
@property (nonatomic, copy) NSString *nickName;
@end

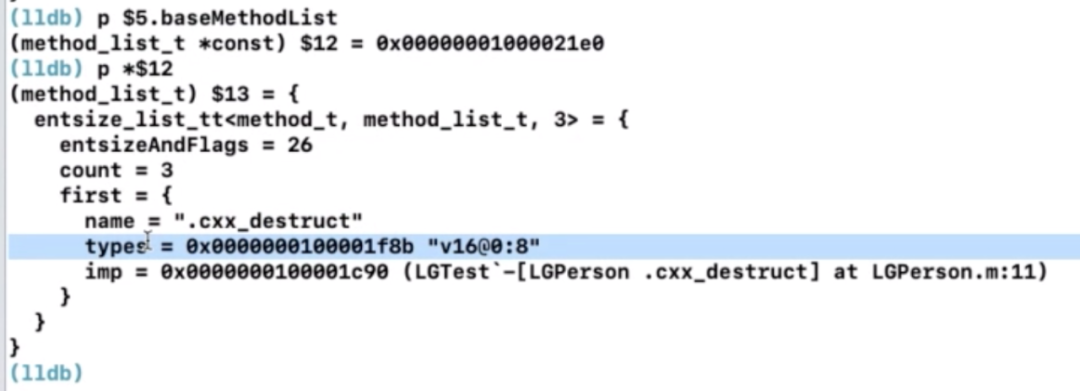

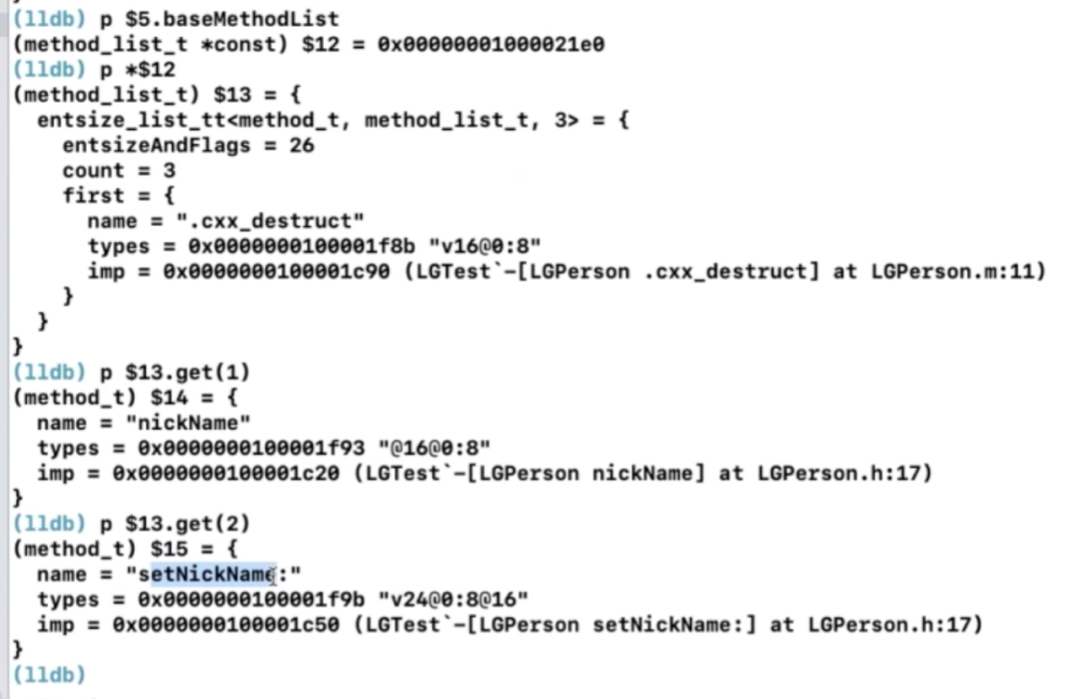

此时获取到ro中的baseMethodList：

我们可以看到，baseMethodList中元素的类型是method_t，method_t的结构如下：

struct method_t {    SEL name;    const char *types;    MethodListIMP imp;
    ...};

我们注意到，baseMethodList的打印结果中，count是3，这是为什么呢？明明我在LGPerson中没有定义任何方法啊。

其中第一个方法我们也已经看到了，.cxx_destruct是系统默认添加的方法，那么其他两个是什么呢？实际上，其他两个分别是属性nickName的setter和getter方法，如下：

现在我们手动往LGPerson类中添加两个方法：

@interface LGPerson : NSObject{    NSString *hobby;}
@property (nonatomic, copy) NSString *nickName;
- (void)sayHello;+ (void)sayHappy;
@end

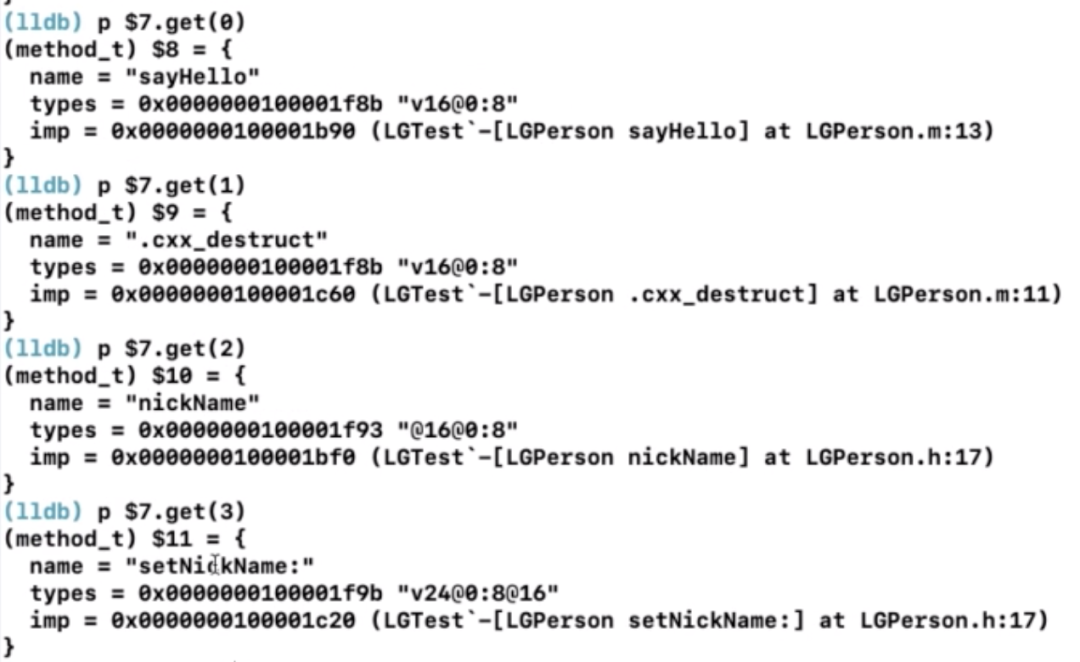

然后再打印ro中的baseMethodList：

我们发现，此时baseMethodList中有四个方法，分别是：sayHello、.cxx_destruct、nickName、setNickName:。

这是我就疑惑了，我自定义的sayHappy方法去哪里了？

此时，想必很多人都已经知道了，sayHappy方法是一个类方法，它存储在元类的baseMethodList里面，接下来就验证一下。

类方法存储区域的探究

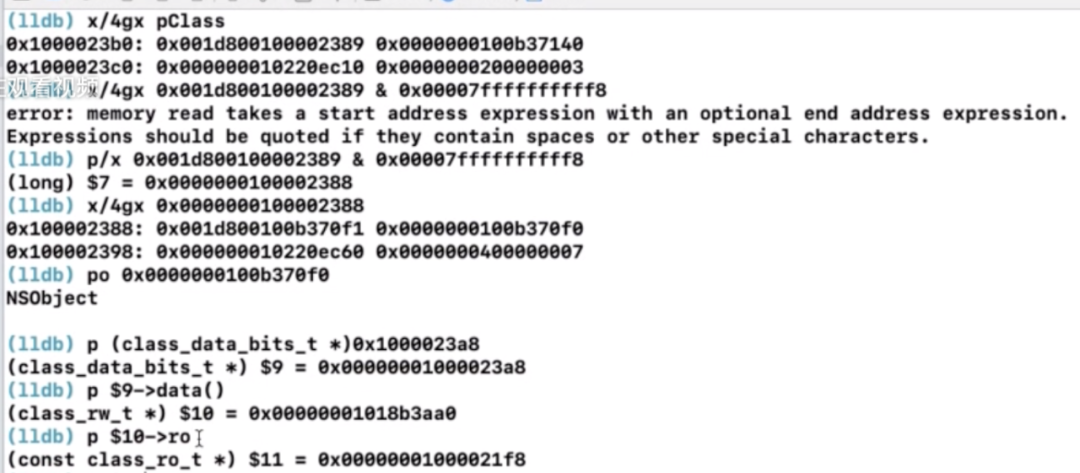

x/4gx pClass 是获得类的内存结构，其第一段内存存储的是isa指针。

是打印该类对应的元类的地址

x/4gx 0x0000000100002388 是查看元类的内存结构。

元类的首地址是0x100002388，平移32字节之后是0x1000023a8，进而得到bits，然后强转为class_data_bits_t，然后获取到rw，进而得到ro。

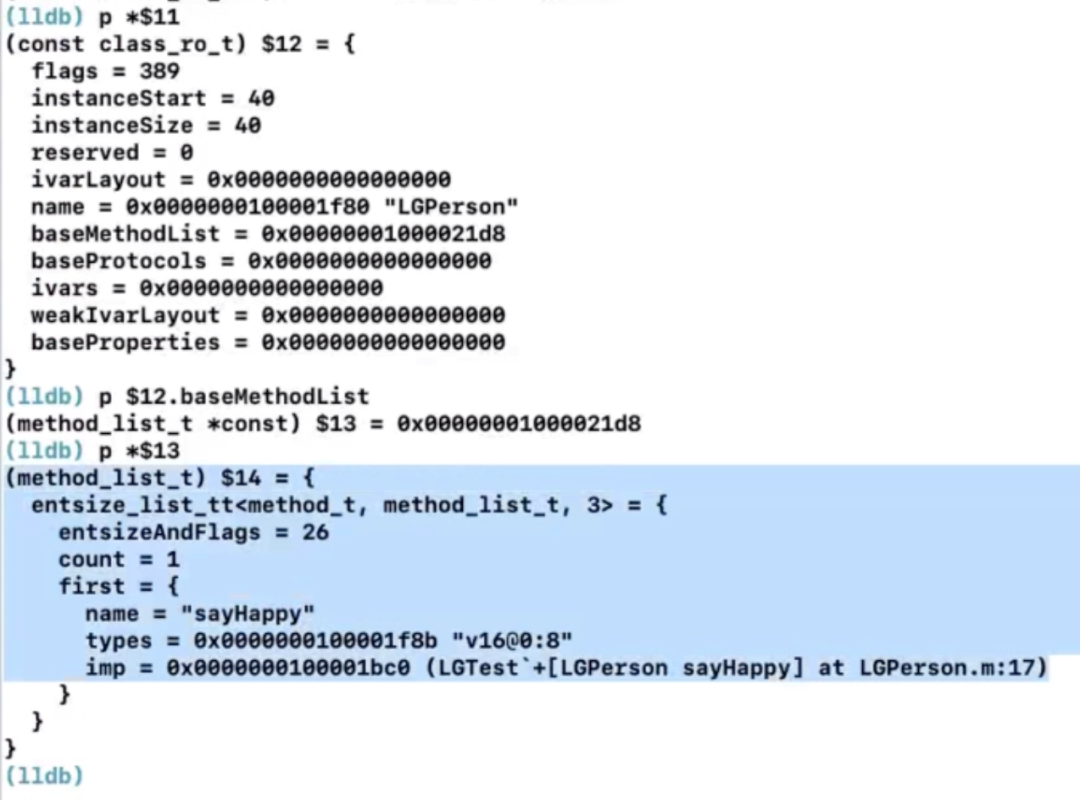

接下来我们查看ro:

最后我们在元类的baseMethodList中找到了sayHappy方法。

这就验证了：实例对象的类方法是存在元类的baseMethodList中。

以上。
