1、VLAN的概念：
什么是VLAN？长话短说，言简意赅：VLAN（Virtual Local Area Network，虚拟局域网）技术。虚拟是从软件层面来说的，就是说通过协议来划分VLAN。
传统意义上的LAN在地域上乃指区域范围比较小，如一家公司内部网；从设备层面看指的是某个三层（接口）以下的某片区域，如路由器接口、交换机三层口、无线AP下的网络；从IP上看或许是192.168.xxx.xxx、172.16.xxx.xxx、...的网段，却也不尽然；从不同方面看有不同种分类方式。
那么VLAN因何而产生呢？
在二层交换机不能隔绝广播域并且路由器转发性能过低且价格昂贵，需要交换机能够将这许多主机划区域管理的迫切需求下应运而生。背景什么的点到为止，接下来说说VLAN是如何使用的。
2、802.1Q与tag、untag：
首先，VLAN是纯软件的实现，在一台或多台交换机上可以配置划分多个VLAN，同一个VLAN可以跨交换设备，意味着可以跨楼层，跨街区等；同一台交换设备上同样可以划分一个或多个VLAN，所有交换设备默认所有端口都在VLAN 1下。其中1指的是VLAN的编号ID（vid），在以太帧是单个Tag标签的情况下（也有双Tag的Qinq技术，用以扩展当前vid不够使用的问题，其基础还是单Tag，有兴趣的朋友可以搜索了解）可表示的ID最大是4095（12bit）。那么vid是如何使用，Tag又是什么，有什么细节，需要注意什么?后面会一一介绍。

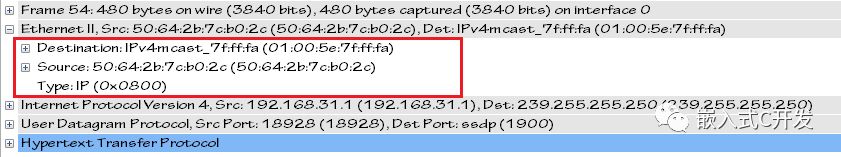

要区分一个frame数据帧能够在哪个网络中传输，其frame本身就必须携带标识自己身份的标签，即所谓tag，但是在常见的以太帧格式中都不带Tag。如下所示，为抓取到的一个标准的以太帧（Type为0x0800即IPv4数据报的以太帧，0x0806的以太类型说明这个帧是一个ARP帧，0x8100说明这是一个IEEE 802.1Q帧，而0x86DD说明这是一个IPv6帧等等）：

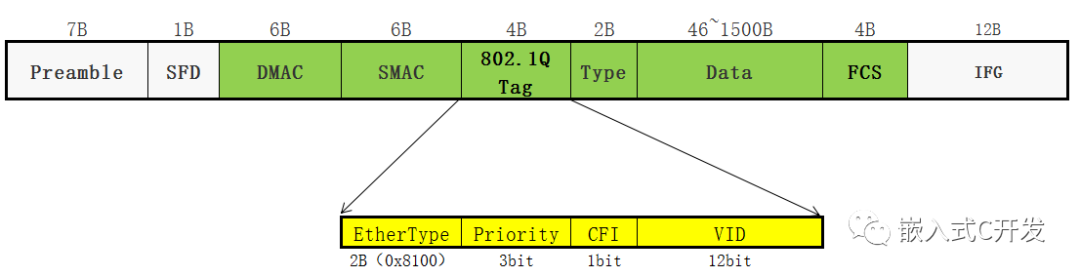

其中0x8100正是我们要要说的带Tag的以太帧类型，该类型为802.3的标准，而802.3中的以太帧格式中携带tag的为802.1Q标准定义，如下所示：
从左到右依次是（VLAN中重点关注802.1QTag字段）：
（1）、Preamble：帧前导码；
（2）、SFD：帧开始标识符；
（3）、DMAC：目标MAC地址；
（4）、SMAC：源MAC地址；
（5）、802.1Q Tag：这是一个可选字段，有该字段称为带Tag帧，无该字段称为unTag帧，其中分为四个部分：
①EtherType字段：即原来的不带Tag的Type位置，还是Type字段固定为0x8100表示这是一个有Tag的802.1Q帧，之后的解析要先解析2B的Priority、CFI、VID字段；
②Priority字段：优先级字段，对于QoS（Quality of Service，服务质量）有用，在网络拥堵、缓存紧张的情况下，端口在接收到数据时，低优先级的数据可能会被drop，高优先级则被缓存下来，但是优先级也是有限度的，当以太交换设备，入口流量过大，出口速率很小的时候，高优先级的数据也会因为缓冲堆积而无法缓存被丢弃掉，当然也有基于端口的IBP入口背压机制和基于此的PFC优先级流控机制来解决拥塞丢包问题，其中就会用到Tag的优先级字段。通常网络中大多数数据帧优先级均为0，不带Tag也就默认为0；而对于VOIP和流媒体的数据帧实时性要求比较高，优先级就会比较高。
③CFI字段：标准格式指示，作不同标准的兼容之用；
④VID字段：即标识该帧属于哪个VLAN，0~4095个，其中0和4095被保留，只有4094个可以用，且1为默认VLAN，没有划分属于哪个VLAN的交换机端口都默认在VLAN1下；
（6）、Type/Length：以太类型字段，和Tag中的Type不冲突，如该Type为0x0800而Tag的Type为0x8100即为802.1Q的IPV4报文。
（7）、Data：数据字段，为三层以上报文头部和通信数据内容。Data最小为46B，为的是保证最小帧长64B（如图中所示，不包含802.1Q tag的绿色部分），以确保
CSMA /CD算法的有效性。
（8）、FCS：帧校验序列字段，采用CRC循环冗余校验值来填充。一般说FCS错误也称为CRC错误，都指的是数据帧传输有错误（本身错误或传输错误）。
（9）、IFG：以太帧间隙，在一条数据帧的FCS和前导码之间，用于缓冲和流控，IFG根据速率来设，若IFG过小可能导致严重的CRC等问题。
以上便是802.3的以太帧，在加了802.1Q的可选VLAN tag之后实现可携带所属VLAN信息进行数据交互，交换机则是根据Tag信息来决定是否（有可能直接丢弃，后面再会提到）转发（或洪泛）该数据到哪个VLAN中。
3、三种端口模式：
上面分析了802.3以太帧格式以及802.1Q的VLAN Tag格式。下面来说三种对于带Tag标签/不带Tag标签的数据帧有着不同动作的端口类型。分别为：Access（接入）、Trunk（主干）和Hybrid（混合）三种。
我们已经知道了，报文要么是Tag要么是UnTag，但是端口为什么会有三种呢？首先对于交换芯片来说，确实只有Tag和UnTag两种，但是上层需求不同而产生了从软件层面划分的这三种端口属性类型。
以太网交换机的通信是基于端口的通信，其端口类型分为Trunk port（干道端口）、Access port（接入端口）、Hybird port（混合端口）三种。Access port即配置了Access属性的port，在交换组网中，一般用于交换机和用户PC主机相连（但并非只能连PC，如果连Trunk口则连路上有可能会有带Tag的帧），连接用户主机和交换机的链路称为接入链路（Access Link）；而Trunk port一般用于交换机之间互连，通过Trunk port相连的链路称为干道链路。Hybird port可以连接交换机和用户主机，也可以连接交换机和交换机，属于两用型，用法当然基本具有Access和Trunk的所有属性。
首先来说这三种port属性的特点：
提前说一点：数据在交换机内部转发，必须带Tag，因为交换机所有端口不一定属于同一个VLAN，必须有Tag的VID来区分目标VLAN，以达到交换机对入口报文的指定VLAN内转发/洪泛，所以入口报文必须在进行FDB查询之前加上Tag。若之前没有Tag，无论是哪种mode的port，都按照端口设置的PVID来打上Tag标签，PVID即默认VID，一般为端口的VID，但不一定是VID；若之前就有Tag则不同mode类型的端口处理方式不同，如下描述：
①Access port：只能属于一个VLAN，Access链路上的数据帧是不带VLAN tag的帧（因为Access链路要么是PC->Access port,PC本身不会识别VLAN tag，所以PC->Access port是不会带VLAN tag的；要么是Access port->PC，由于出端口目标是明确的桌面环境，不存在需要带VLAN Tag去区别VLAN，所以Access port->PC也是不需要带VLAN tag的，毕竟PC本质上只能属于一个VLAN）。那么一条数据帧从交换机中转发出去，若出口是Access模式，则必须剥掉802.1Q Tag，若一条数据帧带Tag到达Access口（不是由Access链路到Access口的）则比较是否和PVID相同，相同则接收，也不需再打Tag，否则直接丢弃该数据帧。
②Trunk port：可以属于多个VLAN，Trunk上的帧是带tag的帧，目的就是为了区分不同的VLAN，实现不同交换机的同一VLAN间以及跨VLAN的数据通信。若数据帧到达Trunk口带Tag先判断该Trunk口是否允许该Tag中VID的报文通过，允许则直接转发，不允许则丢弃；若数据帧带Tag从交换机Trunk口出来，则比较Tag的VID是否和PVID相等， 相等则剥掉Tag，不相等则直接转发不剥掉Tag（这也就有了Access口和Trunk口连接时Access口会收到带Tag帧的情况了）。
③Hybrid port：具备Access和Trunk口的两种特性，这种特性即：①入口untag则打PVID的tag；②入口带tag则判断是否允许进入（允许进入的不止PVID的，还有手动添加的，如某个Hybrid 口PVID为1，但是其允许VID为1~10的通过则即使Tag的VID是5也能被接收转发）；③出口带Tag/不带Tag，带Tag为Trunk口的属性，不带Tag为Access/Trunk口的属性，为手动设置（如，一个Hybrid口将VID=10~15的vlan设置UnTag，16~20的VLAN设为Tag，则数据帧出去时，仅根据该配置来决定是否剥掉Tag，而不是比较PVID了，若是在没有设置的情况下，只配置了一个口为Hybrid口，即没有tag和untag的列表，则报文不能从该口出去）。
4、Access与Trunk打Tag与剥Tag的过程：

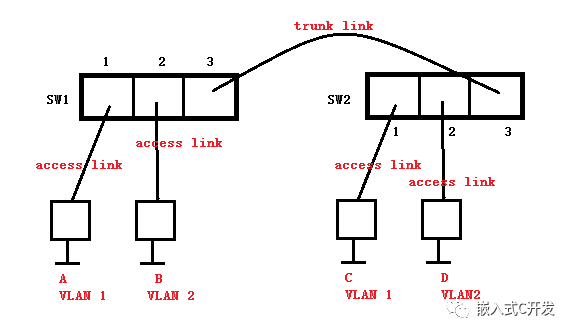

以下例（如图所示）来说明以太网数据帧在进入和离开Access、Trunk两种不同类型端口时，添加与剥离VLAN tag的步骤。
SW1和SW2各有三个端口，其端口类型与链路类型如图所示，SW1:port3和SW2：port3都是trunk port，SW1:port3属于一个VLAN，而SW2：port3属于两个VLAN。
（2）、入端口和出端口都是Access port：
①当A要给B发送消息，则A发送一个不带tag的数据帧（源MAC：A，目标MAC：B）到达SW1：port1；
②SW1:port1接收到不带tag的数据帧，根据port1所在所在VLAN（VLAN 1），进入交换机之后便加上VLAN tag，标识了该数据帧属于VLAN 1；
③在经过查找FDB表，知道了要将数据帧送给B则必须从SW1:port 2转发出去，经过交换机内部交换芯片处理后到达SW1:port 2即将转发；
④在从SW1:port 2转发出去之前，由于SW1:port 2也是Access port，所以将数据帧的VLAN tag剥离掉，然后发出，则B收到来自A的不带tag的数据帧。
（1）、入端口和出端口有Access port和Trunk port：
①当A要给C发送消息，同样A发送一个不带tag的数据帧（源MAC：A，目标MAC：C）到达SW1：port1；
②SW1:port1接收到不带tag的数据帧，根据port1所在所在VLAN（VLAN 1），进入交换机之后便加上VLAN tag，标识了该数据帧属于VLAN 1；
③经过查找FDB表，知道了要将数据帧送给C则必须从SW1:port 3转发出去，经过交换机内部交换芯片处理后到达SW1:port 3即将转发；
④由于SW1:port 3是Trunk端口，则先检查VLAN tag的VLAN ID是否等于PVID，检查不等于则直接发送【如果VID==PVID则剥离tag再转发】。
⑤SW2:port3接收到从Trunk link上收到的带VLAN tag的数据帧，先解析是否带VLAN tag【如果不带则加上tag信息，tag中的VLAN ID设为PVID】，如果带tag则判断，端口是否允许该tag所标识的VLAN数据进入，允许则进入交换机内部进行交换转发，不允许则丢弃；
⑥在交换机内部通过tag信息的标识，查找FDB表数据到达SW2：port1，由于SW2：port1是一个Access port，所以在数据转发前先将tag剥离掉，在转发给C，则C收到一个不带tag的来自A的数据帧。
5、Access与Trunk实例分析：

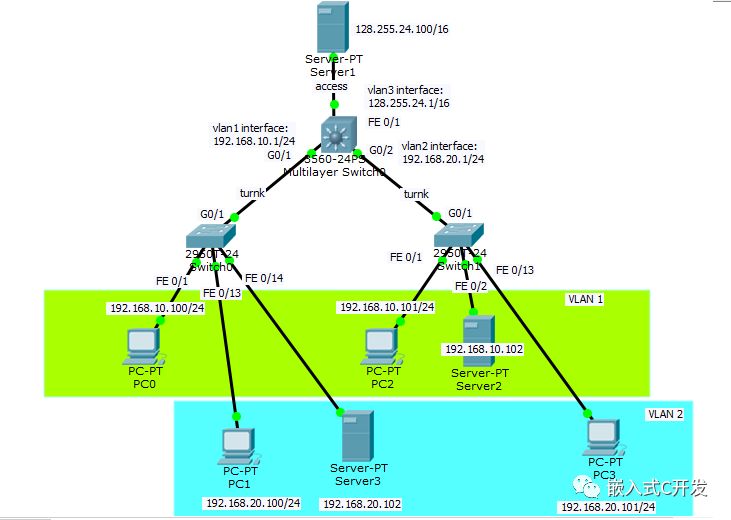

接着，我们用思科的Packet Tracer搭建实验环境来验证相关功能。环境如下：
两台接入层交换机Switch0和Switch1其FE0/1~FE0/24均设置为Access 口，且FE0/1~FE0/12均加入VLAN 1，而FE0/13~FE0/24均加入VLAN 2。因此各PC与Server所处VLAN就如图所示清晰明了：PC0、PC2、Server2处于VLAN1；PC1、PC3、Server3处于VLAN2；另外顶端的直接连接在Multilayer Switch0的FE0/1类型为Access port上的Server1属于VLAN3。
主要的配置如下：

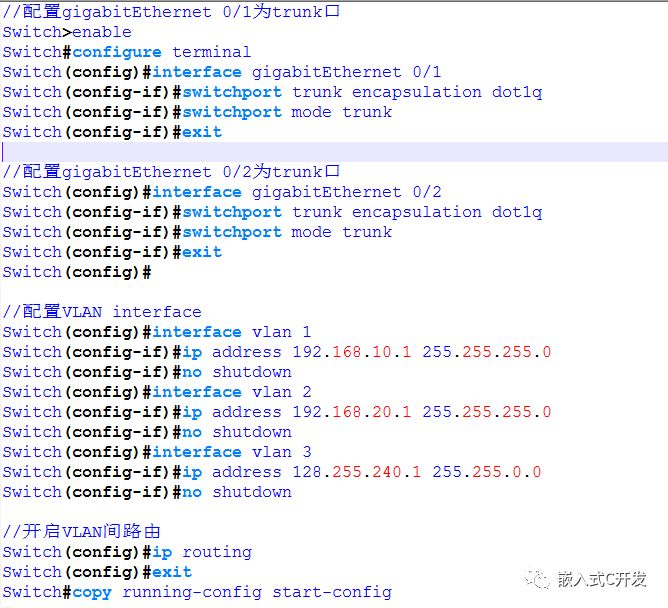

①Multilayer Switch0配置：

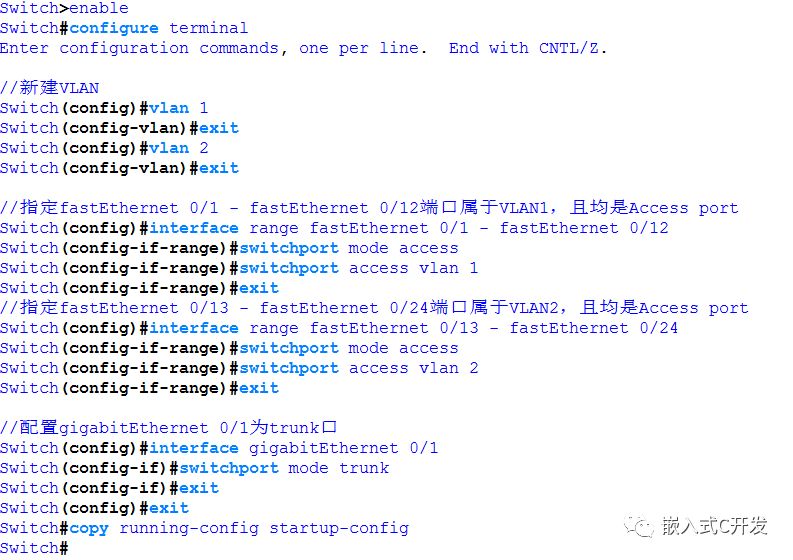

②Switch0和Switch1除了IP外配置一致：
测试步骤如下：
①在三台服务器上搭建我们的三个Web网站；

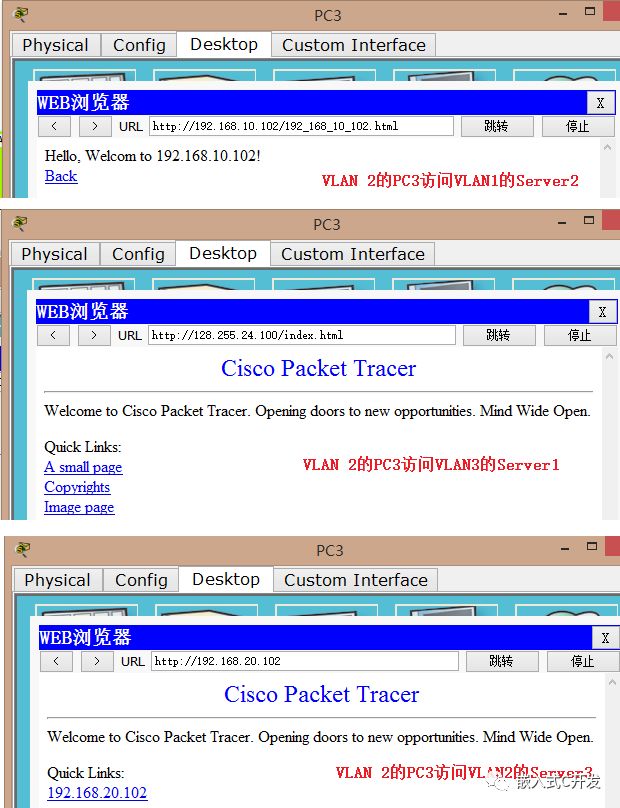

②开启三层交换机的ip routing功能，则任何一个主机可以访问任何一台服务器（由于trunk链路的存在，才可以实现跨交换机实现同一VLAN间通信）；

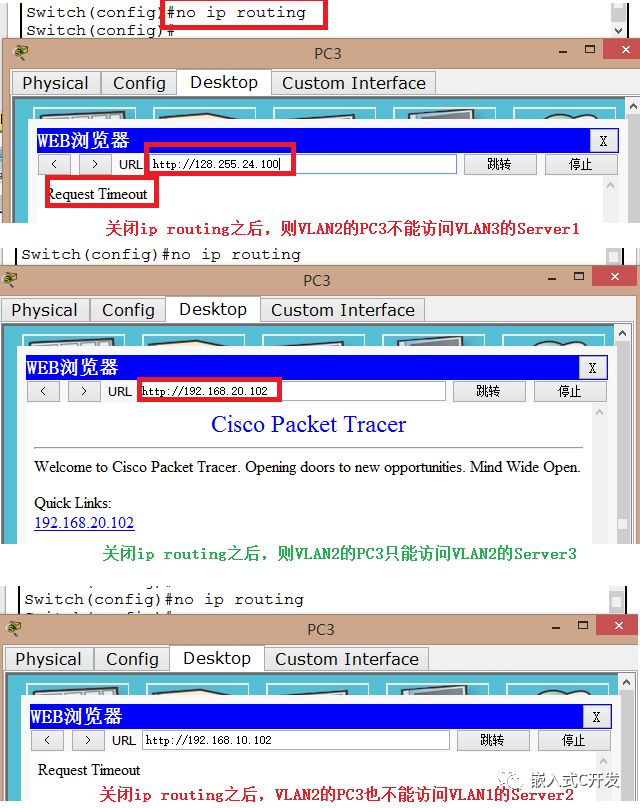

③但是当关闭三层交换机的ip routing功能，则主机只能访问本VLAN内Server，不同VLAN的主机不能跨VLAN访问服务器（由于Trunk链路与路由二者均存在，才可以实现不同交换机上不同VLAN间的任意通信）。
总结：
①进入交换机必须带Tag，未带Tag则按PVID加上Tag；
②出交换机端口，Access不能带Tag、Trunk不能带PVID的tag、Hybrid根据Tag表和UnTag表中的VID集合来决定带不带Tag；
③PVID只是用来对端口Tag的添加和剥离有影响，并不能决定是否可以透传转发；转发决定权在于端口是否配置允许VLAN列表。
上述便是对VLAN的基础理论与应用领域的一个概述。很多概念没有细讲，但是基本概念已经很清楚了。基于此，我们或许能够对VLAN有一个基础的认识且产生兴趣文章的目的也就达到了。
