除了标准位图，WindML还提供一种单色位图(Monochrome Bitmap)。这种位图的图案仅包含一种颜色，而且由GC的前景色来指定。


typedef struct ugl_bmap_header    {    UGL_UINT16 type;    UGL_UINT16 width;    UGL_UINT16 height;    UGL_UINT16 maxWidth;    UGL_UINT16 maxHeight;    void      *extension;     } UGL_BMAP_HEADER;typedef UGL_BMAP_HEADER UGL_DDB;typedef UGL_BMAP_HEADER UGL_MDDB;typedef UGL_BMAP_HEADER UGL_TDDB;typedef UGL_DDB  *UGL_DDB_ID;typedef UGL_MDDB *UGL_MDDB_ID;typedef UGL_TDDB *UGL_TDDB_ID;
/* Monochrome bitmaps */typedef struct ugl_mdib    {    UGL_SIZE   width;    UGL_SIZE   height;    UGL_SIZE   stride;    UGL_UINT8 *pImage;    } UGL_MDIB;UGL_MDDB_ID uglMonoBitmapCreate    (    UGL_DEVICE_ID          devId,    UGL_MDIB              *mDib,    UGL_DIB_CREATE_MODE    createMode,    UGL_UINT32             initValue,    UGL_DEVICE_MEM_POOL_ID poolId    );UGL_STATUS uglMonoBitmapDestroy    (    UGL_DEVICE_ID devId,     UGL_MDDB_ID   mDdbId    );UGL_STATUS uglMonoBitmapRead    (    UGL_GC_ID   gc,     UGL_MDDB_ID mDdbId,    UGL_POS     srcLeft,     UGL_POS     srcTop,    UGL_POS     srcRight,     UGL_POS     srcBottom,     UGL_MDIB   *pMdib,     UGL_POS     dstX,     UGL_POS     dstY    );UGL_STATUS uglMonoBitmapWrite    (    UGL_GC_ID   gc,    UGL_MDIB   *pMdib,     UGL_POS     srcLeft,     UGL_POS     srcTop,    UGL_POS     srcRight,     UGL_POS     srcBottom,    UGL_MDDB_ID mDdbId,    UGL_POS     dstX,     UGL_POS     dstY    );UGL_STATUS uglBitmapBlt    (    UGL_GC_ID     gc,    UGL_BITMAP_ID srcBitmapId,    UGL_POS       srcLeft,    UGL_POS       srcTop,    UGL_POS       srcRight,    UGL_POS       srcBottom,    UGL_DDB_ID    dstBitmapId,    UGL_POS       dstX,    UGL_POS       dstY    );UGL_STATUS uglBitmapStretchBlt     (    UGL_GC_ID     gc,    UGL_BITMAP_ID srcBitmapId,    UGL_POS       srcLeft,    UGL_POS       srcTop,    UGL_POS       srcRight,    UGL_POS       srcBottom,    UGL_DDB_ID    dstBitmapId,    UGL_POS       dstLeft,    UGL_POS       dstTop,    UGL_POS       dstRight,    UGL_POS       dstBottom    );UGL_STATUS uglFillPatternSet    (    UGL_GC_ID   gc,     UGL_MDDB_ID patternBitmap    );UGL_STATUS uglFillPatternGet    (    UGL_GC_ID    gc,     UGL_MDDB_ID *patternBitmap    );

要想使用它，也是需要先将DIB转换为DDB - 使用uglMonoBitmapCreate()。而绘制这个DDB，使用标准位图的uglBitmapBlt()/uglBitmapStretchBlt()即可。

不过单色位图更主要的使用场景是封闭图形的填充 - 使用uglFillPatternSet()将其设置为封闭图形的背景图案。

完整代码如下

/* Copyright 2020 VxWorks567 */#include <ugl/ugl.h>
/* 位图尺寸 */#define WIDTH 16#define HIGHT 16
/* 位图数据 */static UINT8 mdibData[WIDTH*HIGHT/8] =    {     0xFF, 0xFF,     0x00, 0x01,    0x00, 0x01,    0x00, 0x01,    0x00, 0x01,    0x00, 0x01,    0x00, 0x01,    0x00, 0x01,    0xFF, 0xFF,     0x01, 0x00,    0x01, 0x00,    0x01, 0x00,    0x01, 0x00,    0x01, 0x00,    0x01, 0x00,    0x01, 0x00    };
void uglTest(){    UGL_REG_DATA *pRegData;    UGL_GC_ID     gc;    UGL_DEVICE_ID devId;    UGL_MDIB      myMdib;    UGL_MDDB_ID   myMddbId;
    /* 初始化WindML */    uglDisplayOpen(NULL, NULL, NULL);     pRegData = uglRegistryFind(UGL_DISPLAY_TYPE, NULL, NULL, NULL);    devId    = (UGL_DEVICE_ID)pRegData->id;    gc       = uglGcCreate(devId);
    /* 初始化MDIB */    myMdib.width  = WIDTH;    myMdib.stride = WIDTH;    myMdib.height = HIGHT;    myMdib.pImage = mdibData;
    /* 将MDIB转换为单色DDB */    myMddbId = uglMonoBitmapCreate(devId, &myMdib, UGL_DIB_INIT_DATA, 0, UGL_NULL);
    /* 设置位图颜色 */    uglForegroundColorSet(gc, 0xff0000);    uglBackgroundColorSet(gc, 0x00ff00);
/* 图形1 */    /* 将单色DDB搬移到屏幕的(150,100) */    uglBitmapBlt(gc, myMddbId, 0, 0, WIDTH-1, HIGHT-1,                  UGL_DISPLAY_ID, 150, 100);
/* 图形2 */    /* 将单色DDB拉伸到屏幕的(200,100)(300,200) */    uglBitmapStretchBlt(gc, myMddbId, 0, 0, WIDTH-1, HIGHT-1,                         UGL_DISPLAY_ID, 200, 100, 300, 200);
    /* 设置封闭图形的填充图案 */    uglFillPatternSet(gc, myMddbId);
/* 图形3 */    uglEllipse(gc, 400, 100, 500, 200, 0, 0, 0, 0);/* 图形4 */    uglRectangle(gc, 550, 100, 700, 200);
#if 0    /* 退出图形 */    uglMonoBitmapDestroy(devId, myMddbId);    uglGcDestroy (gc);    uglDisplayClose(NULL);#endif    return;    }

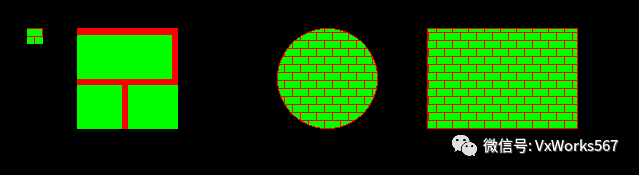

执行效果如下

我是泰山专注Vx 0x10年
