tomcat的架构

一、容器架构

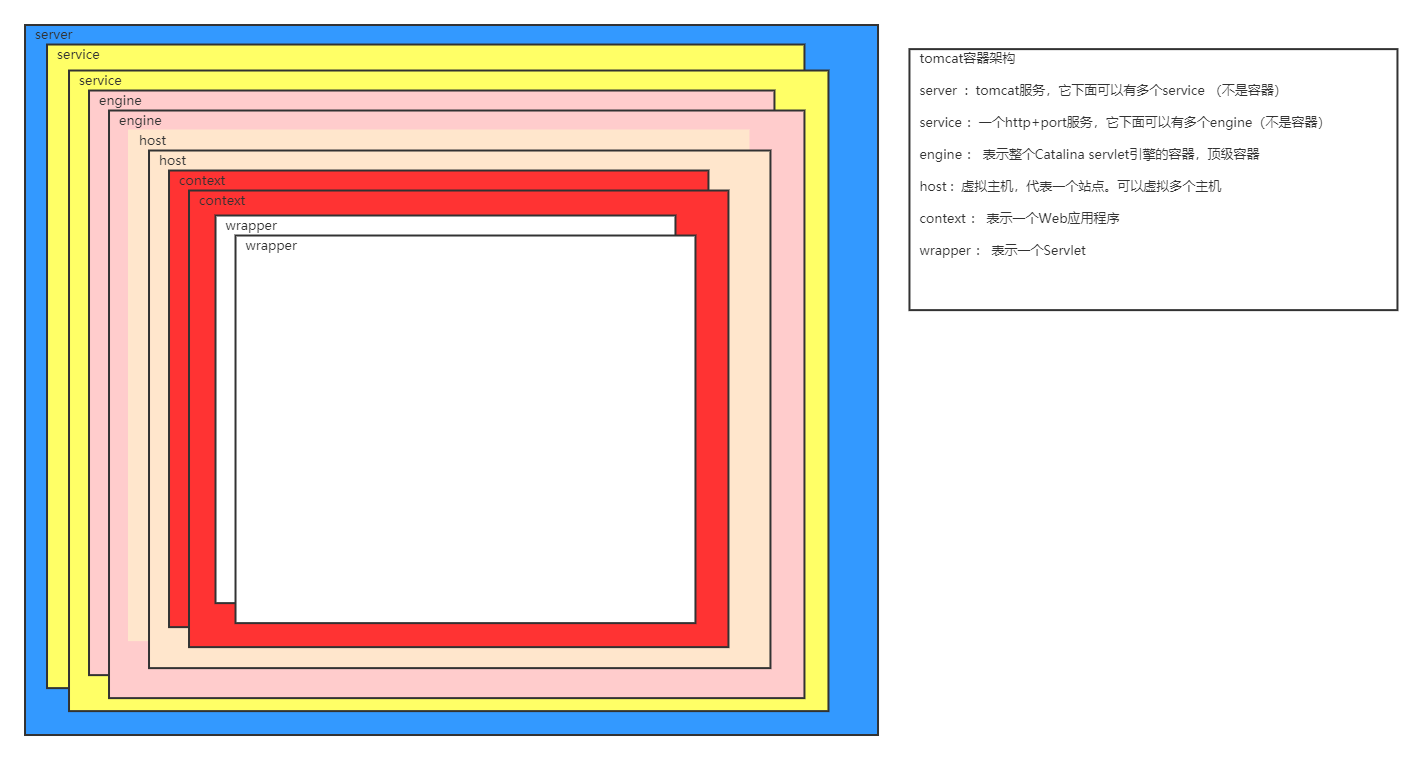

tomcat容器架构

1. server  :  tomcat服务，它下面可以有多个service （不是容器）
2. service ：一个http+port服务，它下面可以有多个engine（不是容器）
3. engine ： 表示整个Catalina servlet引擎的容器，顶级容器
4. host :  虚拟主机，代表一个站点。可以虚拟多个主机
5. context ： 表示一个Web应用程序
6. wrapper ： 表示一个Servlet

二、连接器架构

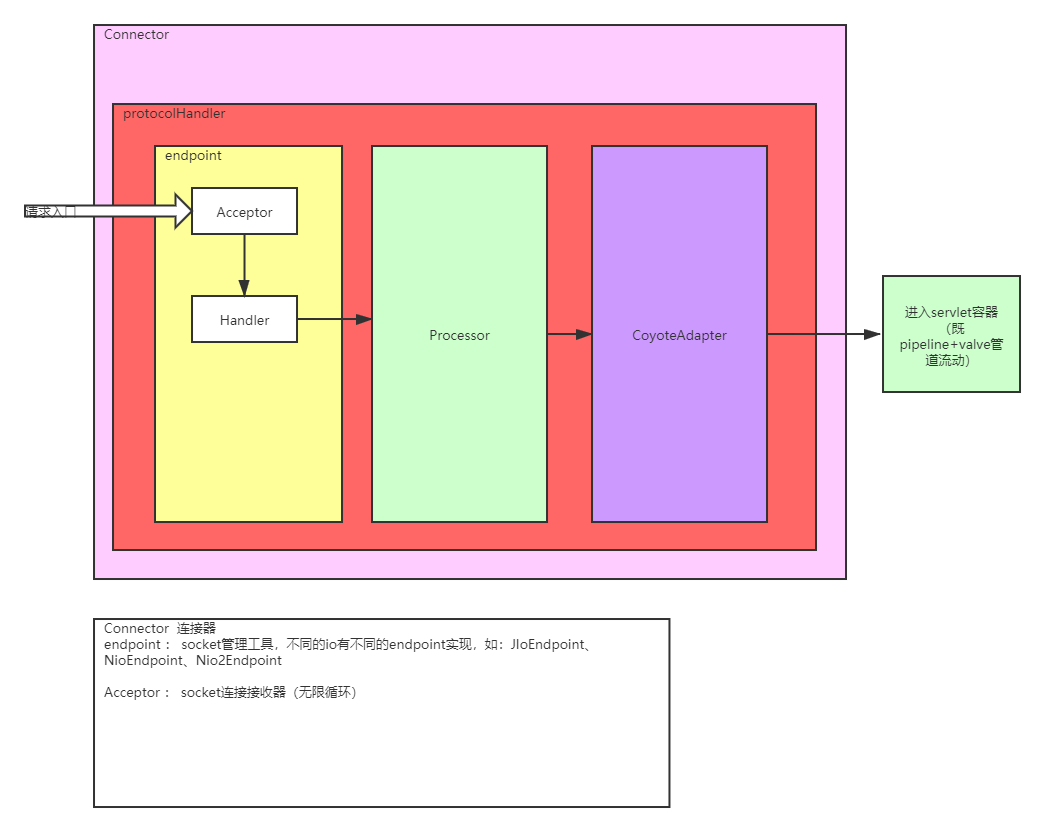

Connector  连接器

1. endpoint ： socket管理工具，不同的io有不同的endpoint实现，如：JIoEndpoint、NioEndpoint、Nio2Endpoint
2. Acceptor ： socket连接接收器（无限循环）
3. Handler ：负责处理socket的事件，并且构建Processor，将请求传递给processor
4. Processor : 负责http协议的解析，coyote Request、Response的构建
5. CoyoteAdapter ：将 coyote的Request、Response 转换成 servlet的Request和Response; 将请求传递给Servlet容器

三、容器内请求架构

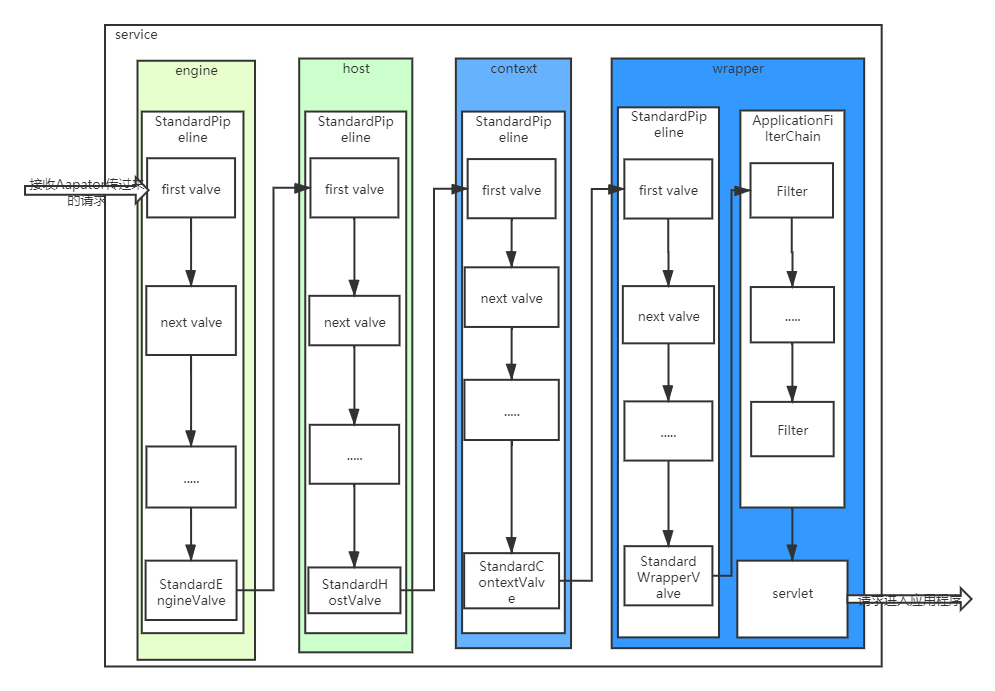

容器内请求流程：

1. 请求从CoyoteAdapter进入容器，容器内的执行流程是：pipeline + valve的责任链模式，找到对应容器的pipeline，然后得到pipeline的第一个valve。最后执行base valve，在base valve中找到下个容器的pipeline依次执行
2. 请求执行完wrapper的base valve之后找到过滤器链，执行过滤器链。在执行完过滤器链之后，找到对应的servlet执行，至此，由tomcat容器进入到springmvc容器
