ADRV9361、AD9371、9009是有ADI开发的射频直采芯片。
ADI官方提供的demo都是给予总线架构的，个人认为不方便移植，下面就单独就AD9371的开发架构做一个简单的说明：

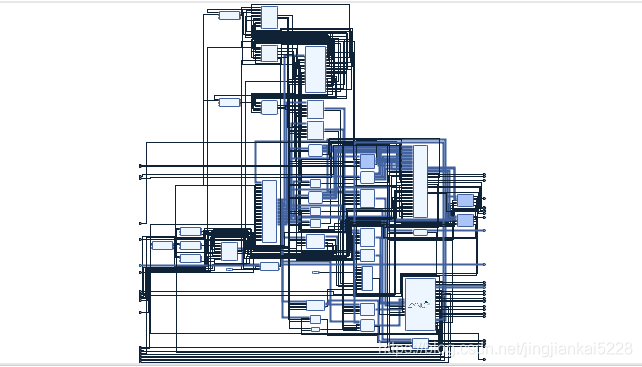

ADI官方驱动是基于总线架构的，具体的架构如下图所示：
这种架构，可移植性差，比如AD9371配置可以直接用一个STM32或者其他的单片机来配置，如果用官方的这套框架,是很难移植的。
接下来说下我自己的框架：

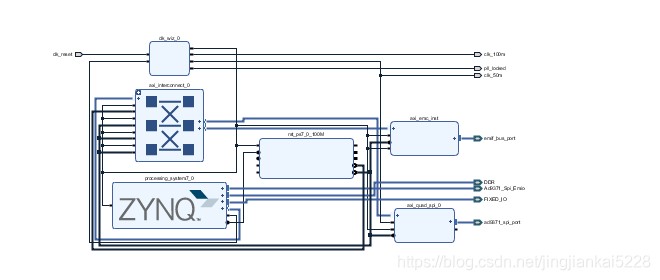

对应的BD文件，如下图所示：

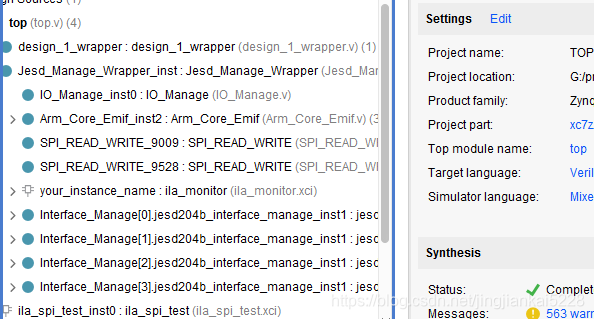

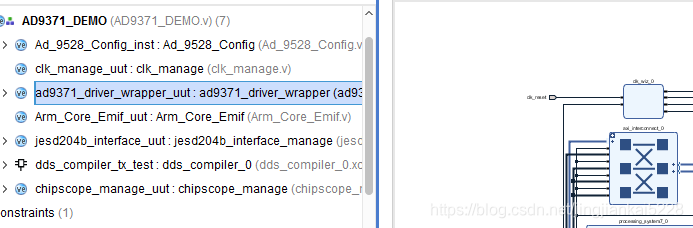

由图可以看出，基本只需要几个emio,就可以搞定，如果移植到对应的MCU上，也只是通过MCU实现一个简单的SPI时序就OK了，对于接收部分，采用的是xilinx的IP核设计（也可以自己设计JESD204B协议实现），对应的程序框架图下图所示：

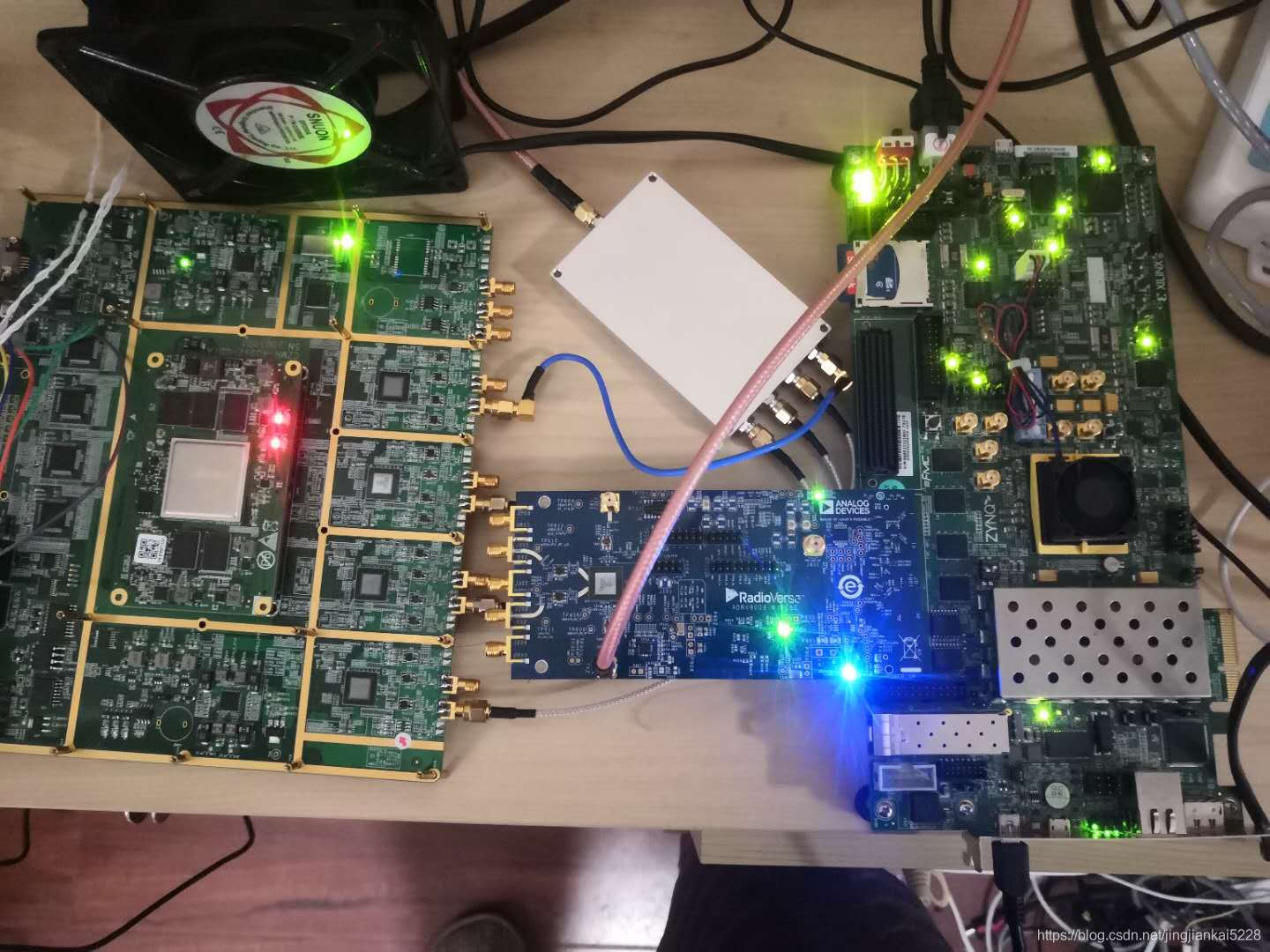

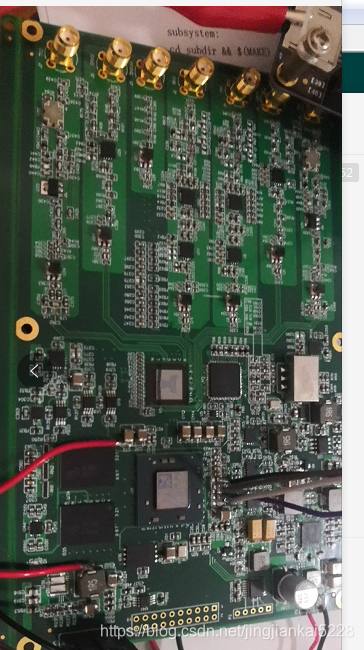

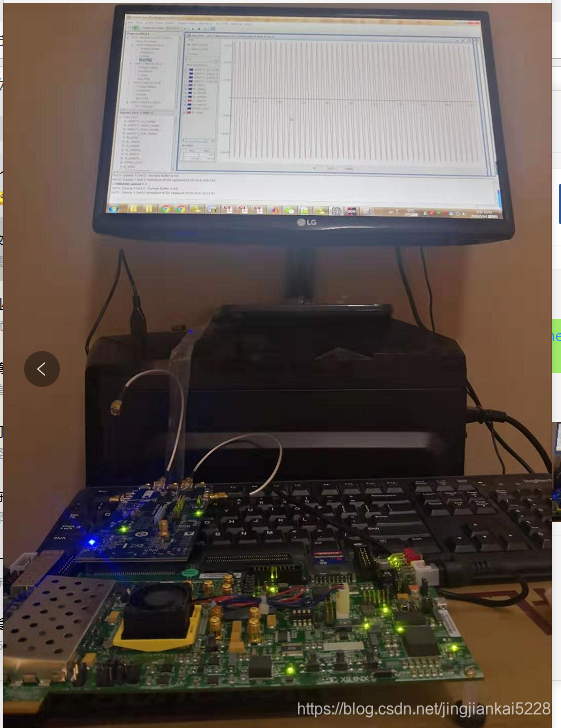

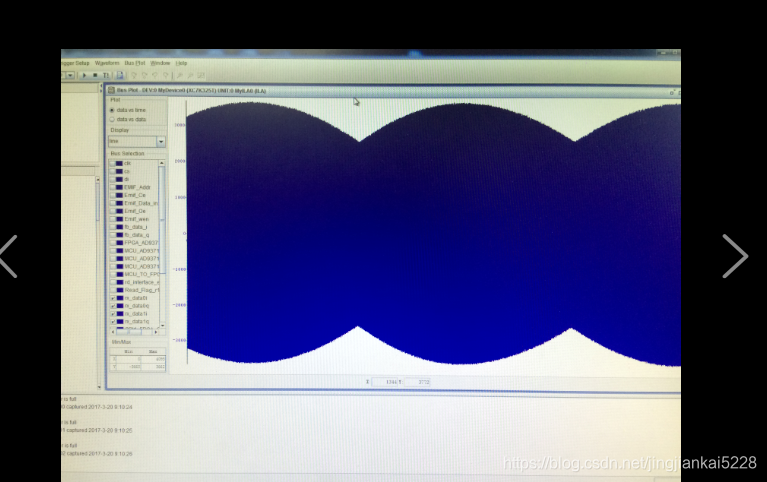

最终效果：
总结：本人已经在多个平台上验证，同时具备多片同步的技术，有需要的可以联系本人
————————————————
