5GS 中的用户标识

目录

文章目录

• 目录
• 唯一标识
• SUPI
• GPSI
• PEI
• 临时唯一标识
• SUCI
• 5G-GUTI

唯一标识

SUPI

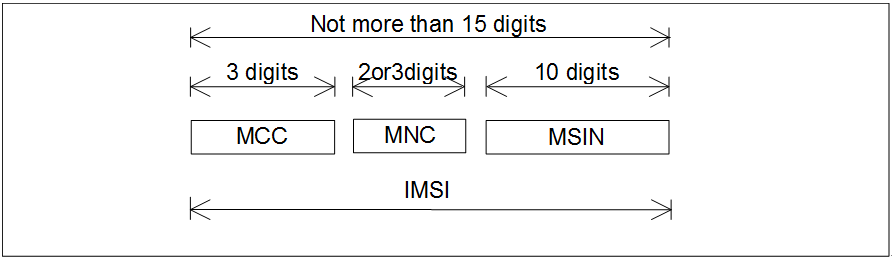

SUPI（Subscription Permanent Identifier），类似 4G 的 IMSI，当前协议定义的格式主要有两种：

• 取值 0 表示 IMSI。
• 取值 1 表示 NAI（Network Access Identifier），如：SIP 地址。

GPSI

GPSI（Generic Public Subscription Identifier）是 DN 提供的用户标识，类似 4G 的 MSISDN。SUPI 和 GPSI 并不是一一对应关系，用户如果访问不同的 DN，则可以有多个 GPSI，网络需要将外部网络 GPSI 与 3GPP 的 SUPI 建立关系，通常存储在 UDM。

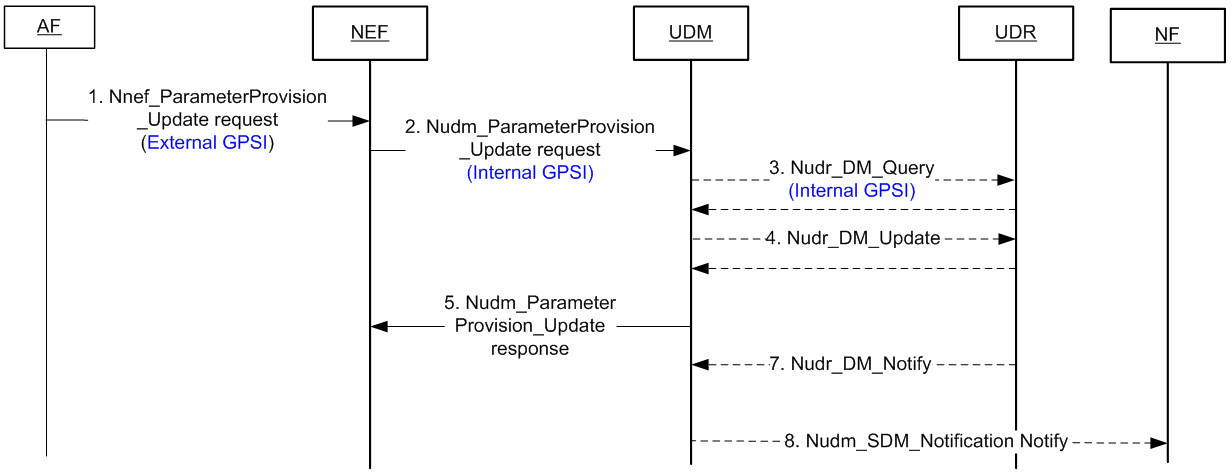

出于网络安全性考虑，可能存在 External GPSI（外部）和 Internal GPSI（内部），NEF 可以实现 External GPSI 与 Inter GPSI 的映射关系，UDR 上保存有 Internal GPSI 与 SUPI 的映射关系，如下 GPSI 的应用场景：

PEI

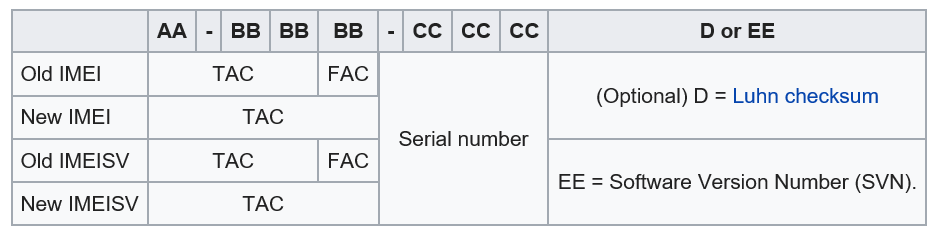

PEI（Permanent Equipment Identifier），类似 4G 的 IMEI，R15 仅支持 IMEI 格式的 PEI。例如：urn:gsma:imei:90-420156-025763-0。

临时唯一标识

SUCI

SUCI（Subscription Concealed Identifier），SUPI 的一种临时标识，可对 SUPI 加密而避免其在空口中传输，用于鉴权过程。

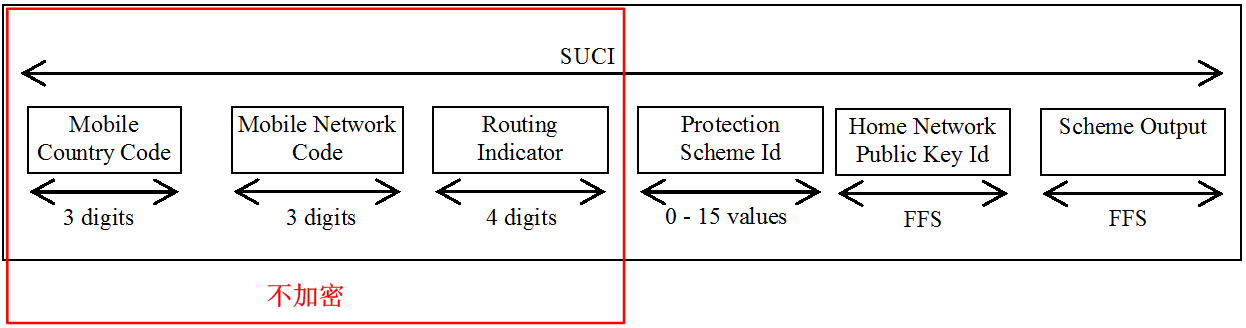

5G 的 UE ID 安全方面有一个优化，就是网络中不再直接传递 IMSI/SUPI，而是使用 SUCI（加密后的 SUPI）。SUCI 可以简单理解是 SUPI 的一种加密形式，实际上具有加密和不加密两个部分，USIM 卡里面会保存公钥。根据运营商的策略，MCC、MNC 需要做路由处理的部分则不加密，其他部分可以由 UE 将 SUPI 进行加密计算得到 SUCI。

AMF 向 UDM、AUSF 进行鉴权信令交互的时候，实际上是使用的 SUCI，UDM（确切说 SIDF）能够根据公钥解出 SUPI，所以安全流程之前唯一能够知道 SUPI 的 NF 实际就是 UE 和 UDM，安全流程之后，AMF 应该可以获取到 SUPI。

• Routing indicator：为 1-4 个 digits。
• Home Network Public KeyIdentifier：是取值为 0-255 的数值，是 SUPI 受保护的公钥。

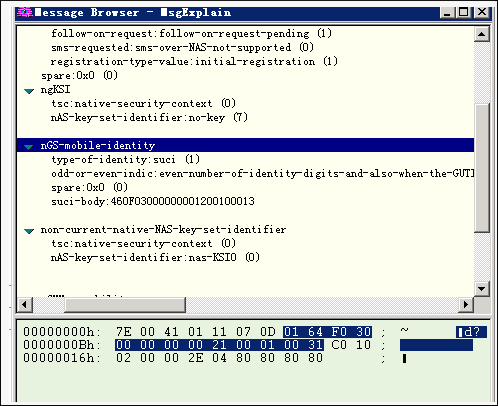

其实 SUPI 可以加密也可以不加密，SUPI 支持 null-scheme（没有保护）、PROFILE A 和 PROFILE B。不加密时对应的 Home Network Public KeyIdentifier 设置为 0，以下面消息跟踪为例对具体编码进行说明：

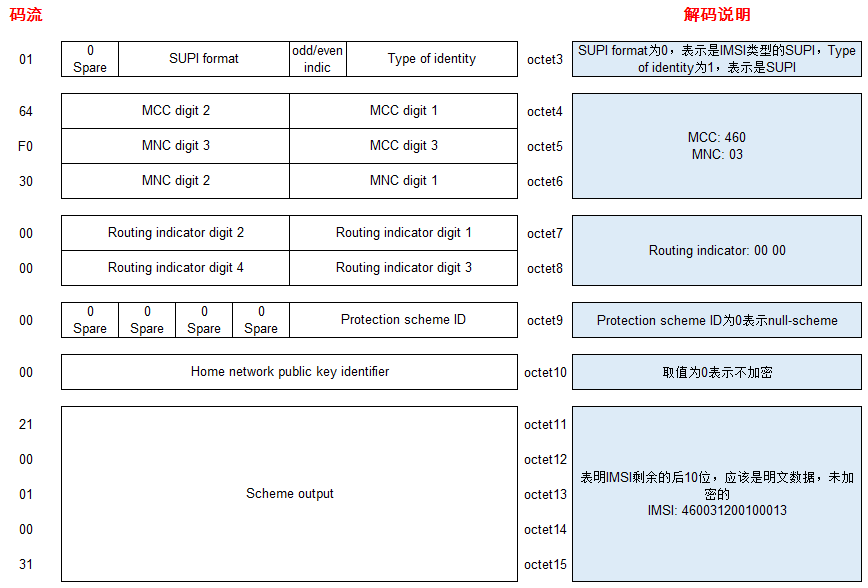

截取 SUCI 码流为 01 64 F0 30 00 00 00 00 21 00 01 00 31，详细编解码过程参考下图：

5G-GUTI

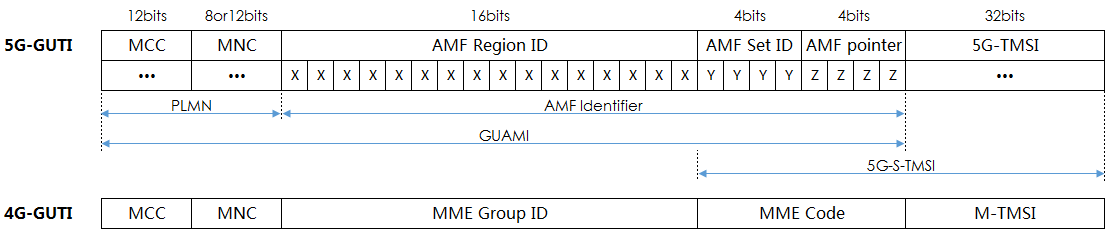

5G-GUTI（Globally Unique Temporary Identity）由 AMF 分配，且 AMF 可以在任何时候重新为 UE 分配 5G-GUTI，3GPP 和 Non-3GPP 系统中通用，5G 核心网寻呼消息中采用 5G-GUTI 中的 5G-S-TMSI，具体格式及对比 4G-GUTI 格式如下：

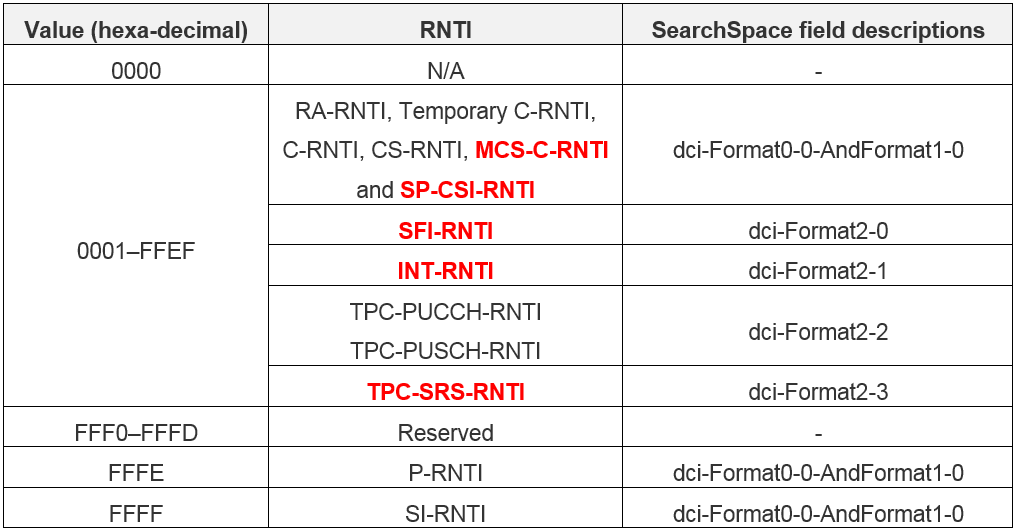

其次 5G 无线侧分配给 UE 的标识依然叫 RNTI（Radio Network TemporaryIdentifier）临时标识，相对于 4G 而言也有些不同，如下表中标红的 RNTI 为 5G 新增的，另外还有个 I-RNTI 比较特殊，其他 RNTI 都是用于加扰 DCI 的，而 I-RNTI 由 Paging（寻呼）消息中携带下来：

1. RA-RNTI：用于 MSG2 加扰，可有 PRACH 的资源位置计算得到；
2. TC-RNTI：用于 MSG3 和 MSG4 加扰，由基站分配并在 MSG2 中携带给 UE，用于竞争接入，MSG3 总是用 TC-RNTI 加扰，MSG4 有 C-RNTI 场景下使用 C-RNTI 加扰；
3. C-RNTI（Cell RNTI）：竞争接入时由 TC-RNTI 得到，切换场景在切换信令中携带给 UE，用于 PDSCH 和 PUSCH 的传输；
4. P-RNTI：加扰 Paging 消息，固定为 FFFE；
5. SI-RNTI：加扰系统消息，固定为 FFFF；
6. CS-RNTI（Configured Scheduling RNTI）：用于 SPS 调度，通过 RRC 信令携带给 UE。通过解扰 PDCCH 的结果决定 SPS 的启动和释放；
7. TPC-PUSCH-RNTI：用于加扰 Format 2_2（携带了 PUSCH 的功控信息）。通过高层信令 PhysicalCellGroupConfig 带给 UE；
8. TPC-PUCCH-RNTI：用于加扰 Format 2_2（携带了 PUCCH 的功控信息）。通过高层信令 PhysicalCellGroupConfig 带给 UE；
9. MCS-C-RNTI：用于指示 PUSCH/PDSCH 使用的 MCS 表格（‘QAM64LowSE’ or ‘QAM256’），由 PhysicalCellGroupConfig 配置下来，使用 MCS-C-RNTI 解扰 PDCCH，根据 CRC 结果决定使用的 MCS 表格，详见 38.214；
10. SFI-RNTI（Slot Format Indication RNTI）：用于加扰 Format 2_0（携带了帧结构的信息）。通过高层信令 slotFormatCombToAddModList 携带给 UE；
11. INT-RNTI（Interrupted transmissionindication RNTI）：用于加扰 Format 2_1（携带了 PRB 和符号中断的相关信息），指示下行 Pre-emption 资源占用信息，通过高层信令配置给 UE；
12. TPC-SRS-RNTI（Transmit Power Control-SoundingReference Symbols-RNTI）：用于加扰 Format 2_3（携带了 SRS 的功控信息和 SRS 请求），通过高层信令 PhysicalCellGroupConfig 带给 UE；
13. SP-CSI-RNTI（Semi-Persistent CSI RNTI）：用于指示 Semi-Persistent CSI 在 PUSCH 的上报，高层信令 PhysicalCellGroupConfig 带给 UE，通过解扰 DCI 的结果判断是否上报。

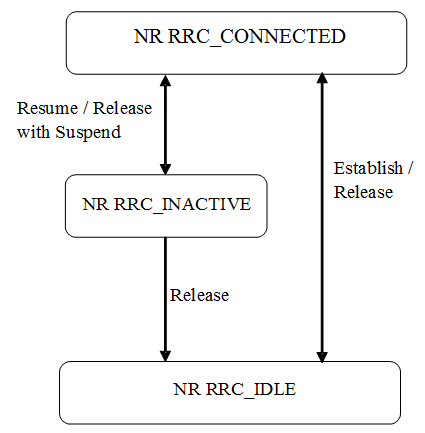

RRC_INACTIVE 态是 5G 新增的一种状态，目的是使 UE 可以快速恢复到连接态，而无需重新接入。为了减小 UE 接入的时延，UE 从 INACTIVE 到 CONNECTED 状态相比于从 IDLE 态到 CONNECTED 态，减少了承载建立、鉴权等流程，可以更加快速的恢复 UE 业务，包括在不同的 gNB 基站间移动过程中也可以复制传递 UE 上行文。

而 I-RNTI 在 Paging 消息中的 UE-Identity 携带，用于唤醒 INACTIVE 态的 UE。核心网寻呼 CN-Paging 基于 5G-S-TMSI 触发，而 INACTIVE 到 ACTIVE 是由基站寻呼 RAN-Paging 触发的，因基站不保存 UE 的 S-TMSI 信息，所以需要一种新的寻呼 ID 标识 UE。

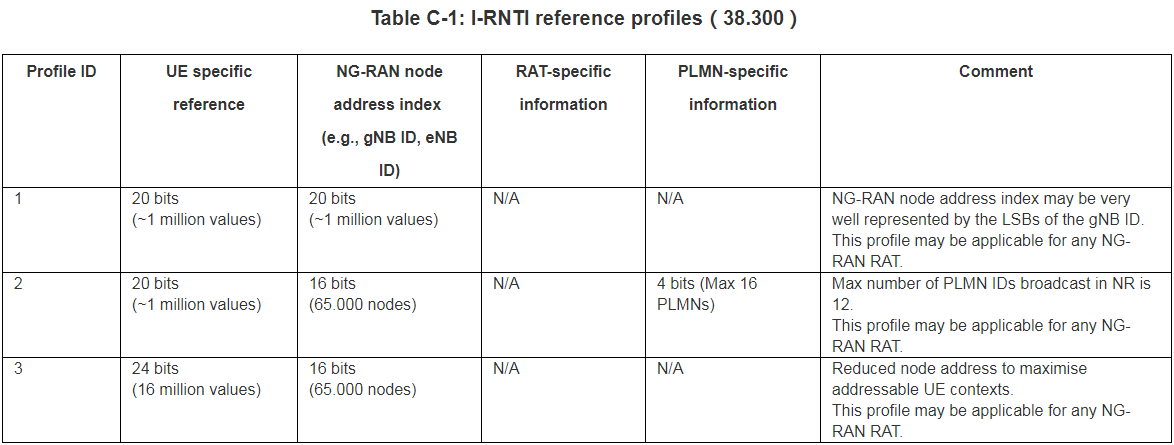

I-RNTI 分为 full I-RNTI 和 short I-RNTI，在 SIB1 消息中通过 useFullResumeID 指示（useFullResumeID 存在则表示使用 full I-RNTI 和 RRCResumeRequest1，如果不存在则表示使用 short I-RNTI和RRCResumeRequest），full I-RNTI 为 40bits，short I-RNTI 为 24bits，full I-RNTI 可由 UEID+gNBID+PLMN 构成，具体有如下 3 种方式：
