相对布局（Relativelayout）——Mars Android开发视频之第一季第十三集（重）

##1· 相对布局（上） ###1.1 什么是相对布局（RelativeLayout）概念：通过指定当前控件与兄弟控件或父控件之间的相对位置，从而达到控制控件位置的目的。

###1.2 为什么要使用相对布局

输入图片说明

这样的界面，使用线性布局来实现，就会消耗很多UI性能，因为需要多个线性布局才能实现。而如果使用相对布局的话，那么一个布局就能实现，性能相较而言就会更好。

###1.3 相对布局基本思路

默认情况下，如果不指定位置的话，那么控件都会被放在布局的左上角位置。例：相对布局中，放入第一个未指定位置的文本域

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context=".MainActivity" >

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第一个控件" />

</RelativeLayout>

此时效果为：

输入图片说明

接着放入第二个未指定位置的文本域，它将覆盖到第一个文本域上面：

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第二个控件" />

这时效果为：

输入图片说明

先确定一个控件的位置，再确定第二个控件相对第一个控件的位置。好处就是，因某种原因，第一个控件位置发送变化之后，第二个控件相对于第一个控件的相对位置是不会变化的。

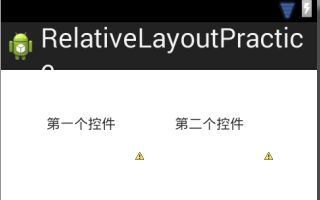

例：让第二个控件位于第一个控件右边

    <TextView
        android:id="@+id/textView_1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:padding="30dp"
        android:text="第一个控件" />

    <TextView
        android:id="@+id/textView_2"
        android:padding="30dp"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_toRightOf="@id/textView_1"
        android:text="第二个控件" />

输入图片说明

###1.4 相对布局的两组常用属性 ####1.4.1 第一组相对布局属性

android:layout_below="@id/xxx" 位于xxx之下（当前控件上边缘对齐xxx下边缘）
android:layout_above="@id/xxx" 位于xxx之上（当前控件下边缘对齐xxx上边缘）
android:layout_toLeftOf="@id/xxx" 位于xxx左边（当前控件右边缘对齐xxx左边缘）
android:layout_toRightOf="@id/xxx" 位于xxx右边（当前控件左边缘对齐xxx右边缘）

例：

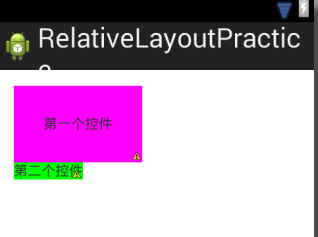

让第二个控件位于第一个控件下面：

    <TextView
        android:id="@+id/textView_1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:padding="30dp"
        android:background="#ff00ff"
        android:text="第一个控件" />

    <TextView
        android:id="@+id/textView_2"
        android:background="#00ff00"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/textView_1"
        android:text="第二个控件" />

输入图片说明

其他几个属性，举一反三即可。

####1.4.2 第二组相对布局属性

android:layout_alignLeft="@id/xxx" 当前控件的左边缘，对齐xxx的左边缘
android:layout_alignRight="@id/xxx" 当前控件的右边缘，对齐xxx的右边缘
android:layout_alignTop="@id/xxx" 当前控件的上边缘，对齐xxx的上边缘
android:layout_alignBottom="@id/xxx" 当前控件的下边缘，对齐xxx的下边缘

例：

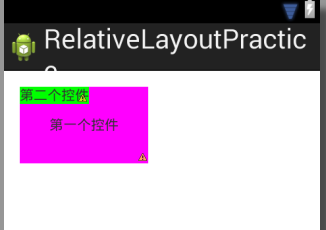

让第二个控件上边缘与第一个控件对齐：

    <TextView
        android:id="@+id/textView_1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:padding="30dp"
        android:background="#ff00ff"
        android:text="第一个控件" />

    <TextView
        android:id="@+id/textView_2"
        android:background="#00ff00"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignTop="@id/textView_1"
        android:text="第二个控件" />

输入图片说明

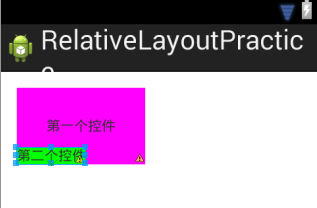

第二个控件下边缘与第一个控件空对齐：

输入图片说明

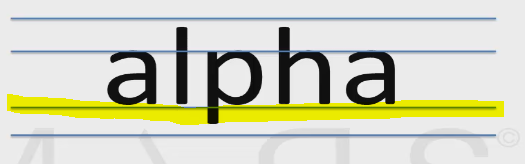

##2· 相对布局（中） ###2.1 对齐至控件的基准线(baseline) 概念：为了保证字母看起来整齐而划定的线黄色部分的那条线就是基准线；

输入图片说明

对齐基准线：android:layout_alignBaseLine="@id/xxx"

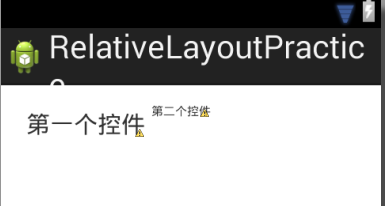

下面通过列子来展示：这是没有使用对齐基准线的两个文本域：输入图片说明

    <TextView
        android:id="@+id/textView_1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textSize="20sp"
        android:layout_margin="5dp"
        android:text="第一个控件" />
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_toRightOf="@id/textView_1"
        android:textSize="10sp"
        android:text="第二个控件" />

下面我们让第二个文本域对齐第一个文本域的基准线：

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_toRightOf="@id/textView_1"
        android:layout_alignBaseline="@id/textView_1"
        android:textSize="10sp"
        android:text="第二个控件" />

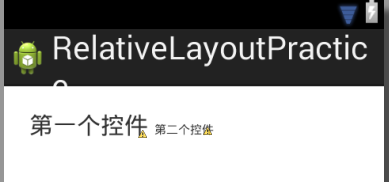

此时效果为：输入图片说明

这就是对齐基准线。

###2.2 与父控件的四个边缘对齐

例子：

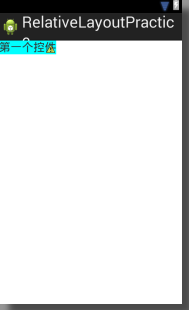

让一个文本框对齐父控件的左边缘：

android:layout_alignParentLeft="true"
值为布尔值，因为一个控件的直接父控件只有一个

输入图片说明

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <TextView
        android:id="@+id/textView_1"
        android:layout_alignParentLeft="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#00FFFF"
        android:textSize="20sp"
        android:text="第一个控件" />

</RelativeLayout>

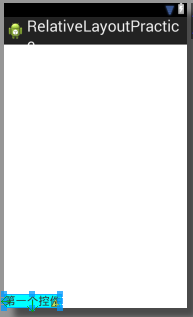

在前面的基础上，我们在让其对齐父控件下边缘，就能实现让控件对齐到父控件的左下角：

输入图片说明

至于其他方向，咋们就举一反三。

###2.3 对齐至父控件的中央 ####属性:

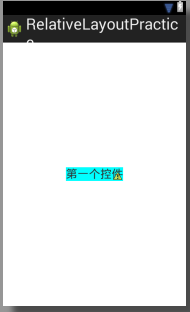

layout_centerInParent 对齐至父控件的中心位置

输入图片说明

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <TextView
        android:id="@+id/textView_1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#00FFFF"
        android:layout_centerInParent="true"
        android:textSize="20sp"
        android:text="第一个控件" />

</RelativeLayout>

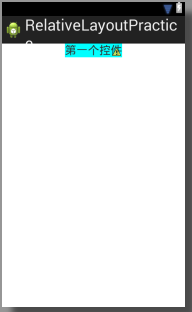

layout_centerInHorizontal 对齐至父控件的水平中央位置

输入图片说明

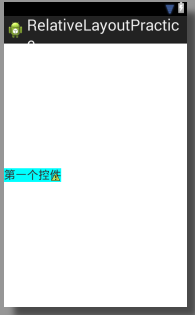

layout_centerInVertical 对齐至父控件的垂直中央位置。

输入图片说明

3· 相对布局（下）

3.1 相对布局在4.2版本中新增的属性

属性：

layout_alignStart 对齐到控件的开头位置
layout_alignEnd 对齐到控件的结尾位置
layout_alignParentStart 对齐到父控件的开始位置
layout_alignParentEnd 对齐到父控件的结尾位置

例子1

对齐到控件的尾部位置：为了便于理解，我们需要两个文本域：

输入图片说明

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <TextView
        android:id="@+id/textView_1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#00FFFF"
        android:textSize="20sp"
        android:text="第一个控件" />

       <TextView
        android:id="@+id/textView_2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/textView_1"
        android:background="#FFFF00"
        android:textSize="20sp"
        android:text="第二" />
</RelativeLayout>

现在我们让第二个文本域对齐第一个文本域的尾部：

       <TextView
        android:id="@+id/textView_2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/textView_1"
        android:background="#FFFF00"
        android:textSize="20sp"
        android:layout_alignEnd="@id/textView_1"
        android:text="第二" />

此时效果为：输入图片说明

如果是对齐到第一个文本域的开始位置：输入图片说明

例子2：让第一个文本域对齐到父控件的开始位置；让第二个文本域对齐到父控件的结尾位置。

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <TextView
        android:id="@+id/textView_1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#00FFFF"
        android:textSize="20sp"
        android:layout_alignParentStart="true"
        android:text="第一个控件" />

       <TextView
        android:id="@+id/textView_2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#FFFF00"
        android:textSize="20sp"
        android:layout_alignParentEnd="true"
        android:text="第二" />
</RelativeLayout>

效果为：输入图片说明

完。
