深入程序编译链接和装载过程

文章目录

预编译
编译
汇编
链接

基础先知

指令和数据
分析二进制可重定位目标文件 main.o 的组成
强符号和弱符号
符号表

链接过程分析

运行

提问：一个源文件是如何变成可执行文件的？

在linux中，使用GCC来编译程序，我们逐步来分析：

预编译

gcc -E hello.c hello.i

编译

gcc -S hello.i -o hello.s

汇编

gcc -c hello.s -o hello.o

链接

gcc hello.o -o hello

运行

./hello

预编译

预编译阶段主要处理以"#"开头的预编译指令。

删除宏定义并作文本替换
递归展开头文件“#include”
处理#if、#ifdef、#elif、#else、#endif等
删除注释“//”和 “/* */”
添加行号和文件标识，以便编译器产生编译调试时的行号信息，以及产生错误或警号时能够显示行号
保留所有的#pragma指令

编译

词法分析
语法分析
语义分析
代码优化
生成汇编指令

汇编

将汇编指令转换成机器指令

链接

基础先知

指令和数据

局部变量属于指令，静态变量和全局变量属于数据。

int gdata1 = 10;   //数据
int gdata2 = 0;    //数据  强符号
int gdata3;//数据
static int gdata4 = 11;   //数据
static int gdata5 = 0;    //数据
static int gdata6;        //数据

int main()  //指令
{
    int a = 12;   //指令
    int b = 0;    //指令
    int c;//指令

    static int d = 13;  //数据
    static int e = 0;   //数据
    static int f;       //数据
    return 0;           //指令
}

在这里插入图片描述

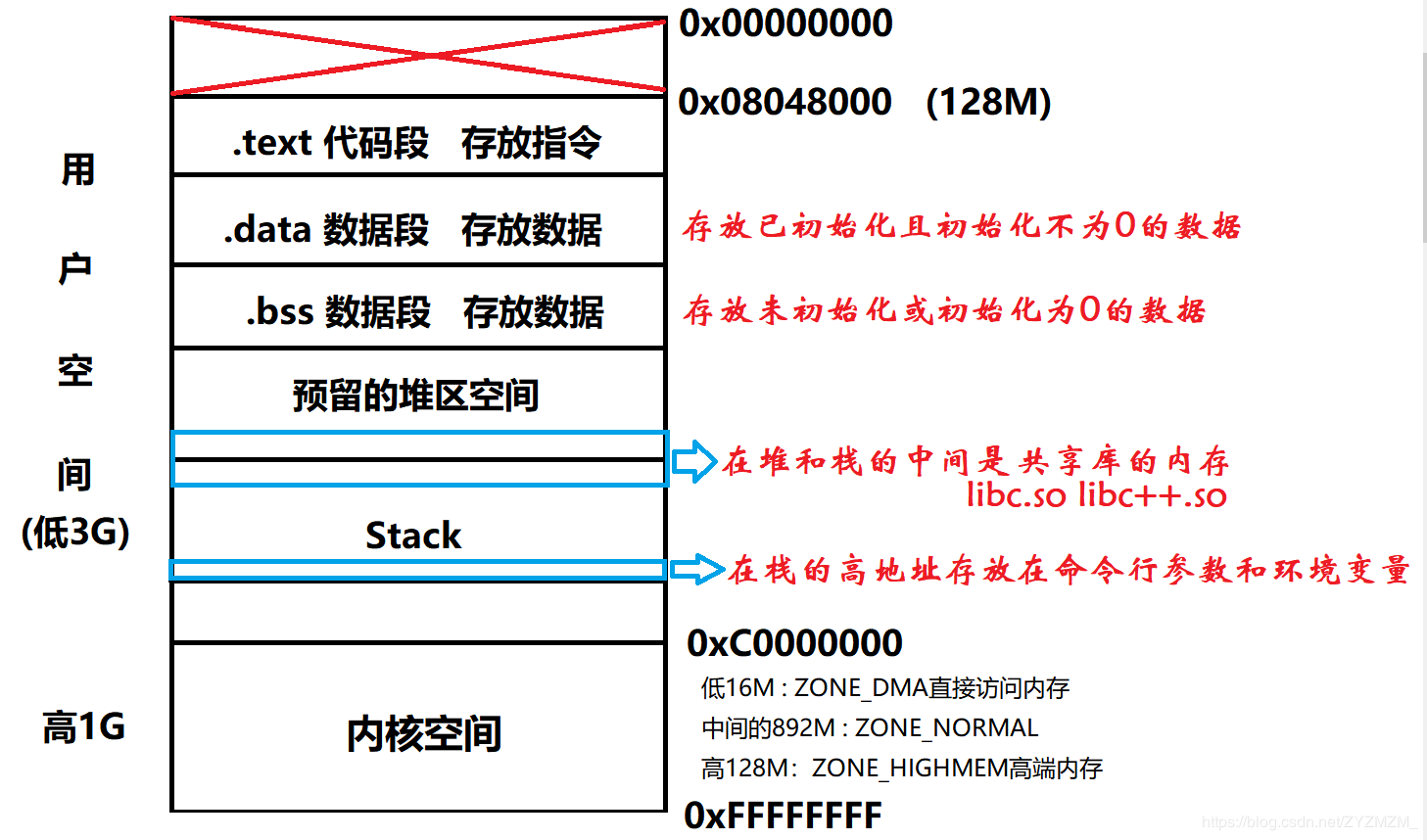

堆区空间，在堆还没有被申请的时候，为堆区预留的空间称作空洞；

如果程序中有使用到库函数，那么在堆区和栈区中间存放共享库；

.text .data .bss在程序运行起来以后是固定不变的。程序运行起来的时候还没有堆，执行到malloc或者new的时候，才会给它分配堆，程序运行起来必需的内存是代码段、数据段还有栈

分析二进制可重定位目标文件 main.o 的组成

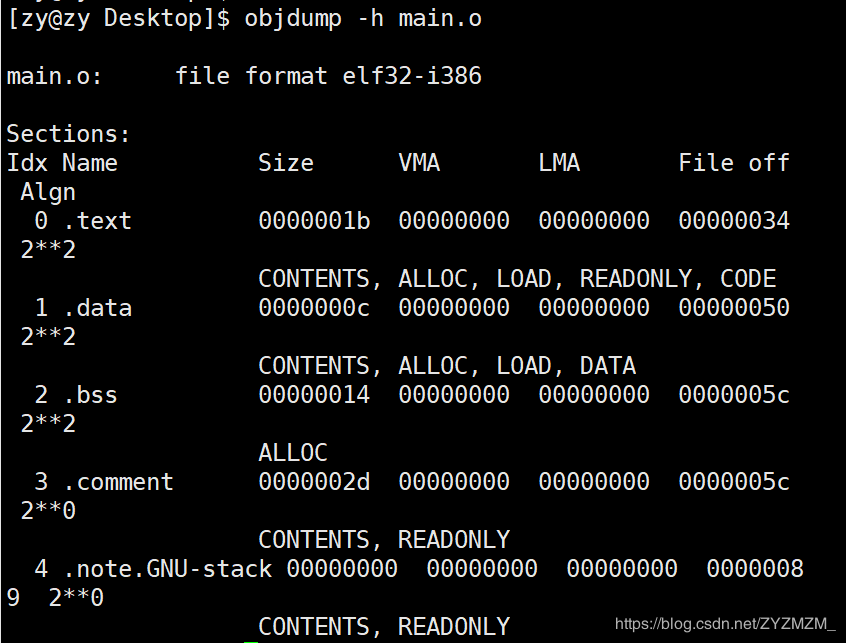

查看obj文件主要段：objdump -h main.o

在这里插入图片描述

其中,data段存放已初始化且初始值不为0的数据，上述代码中一共三个这种数据，占12个字节所以在.o文件中.data段的大小为0x0000000c；

从段的信息上来看，虚拟内存地址跟加载的内存地址都是0，所以一直到汇编阶段结束，都是不给符号分配内存地址的，是在链接时分配的，符号解析完成后，就分配内存地址

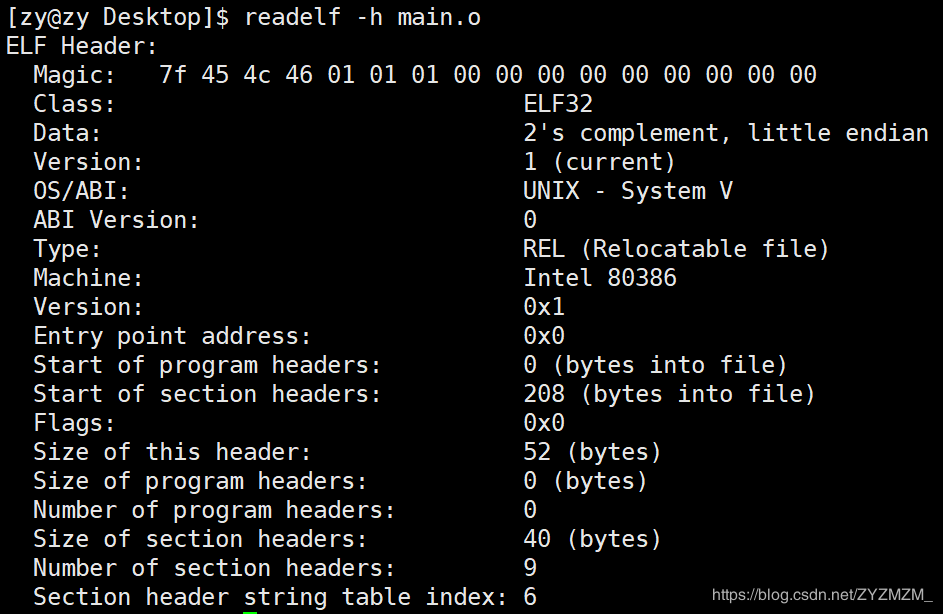

查看文件头 : readelf -h main.o

在这里插入图片描述
二进制可重定位目标文件以及可执行文件，文件的开始都是ELF Header这样一个文件头。文件头中包含了程序运行的平台、体系；程序的入口地址，这里显示的是0地址， 0地址是不可访问的，所以obj文件是不可能运行的；文件头ELF Header的大小为52个字节，转换成16进制是0x34；

.text段的段偏移是00000034，也就是对于文件组成来说，ELF Header之后就是.text段，text段的大小为0x1b，34+1b=4f，下一个段的偏移是50，因为这里的对齐方式是2的2次方，4f不能被4整除，所以这里补了一个字节

接下来就是数据段.data，大小为0x0c，下一个段的起始地址就是5c。

接下来是数据段.bss段，它的大小是0x14，20个字节，也就是有5个未初始化或初始值为0的数据在bss段，可是所写的代码中却有6个，这是为什么？

从段信息中可以看出.bss段的下一个段.comment段，它的文件偏移和.bss段一样都是0x5c，也就是说，data段下来根本就不是bss段而是.comment段，bss段不占文件的空间。

在这里插入图片描述
问题：既然 .o文件并没有存储bss段，那么程序运行时又如何得知存储在bss段上的那么未被初始化的或初始值为0的数据呢？

在obj文件的文件头中有一Start of section headers : 208个字节，十六进制是d0，表示段表(section table)在文件中的偏移量

查看obj文件所有的段：readelf -S main.o

在这里插入图片描述

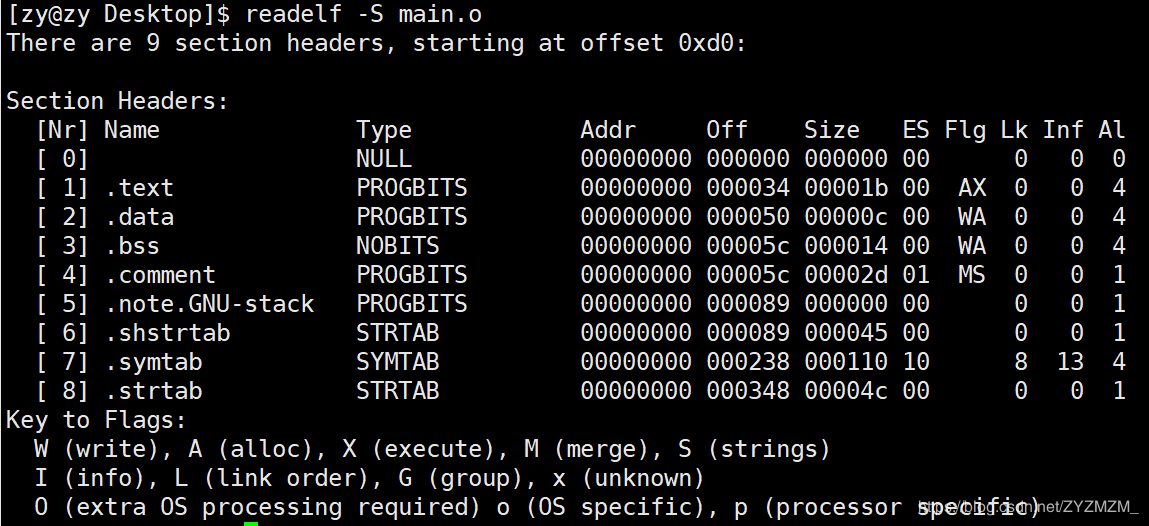

obj 文件段信息(上图)的第一行There are 9 section headers, starting at offset 0xd0 ，读文件头就可以知道文件的段表的位置，段表中记录了当前obj文件里边都有哪些段，段的起始偏移量，以及段的大小。

段表中记录了所有段的详细信息，为什么叫bss段为better save space呢？因为它不需要存初始值，所有数据的初始值都是0，那操作系统又如何知道这些数据的存在呢，就是将它的信息，将来需要占多大的内存，都记录在段表中就可以了(.data段的数据每个初始值都不一样，不记录初始值是不行的，所以这些数据需要单独存储)。

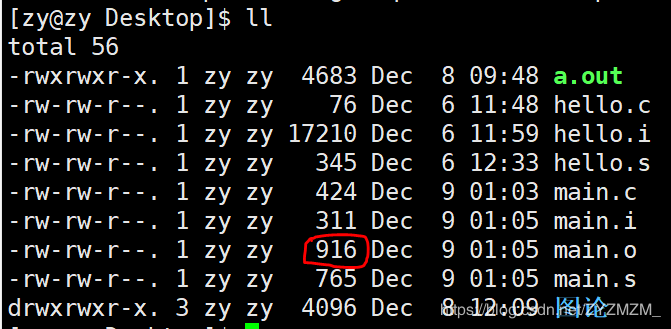

最后一个段的偏移量加上段本身的大小就是整个obj文件的大小 348 + 4c结果是916个字节。使用 ll 查看mian.o的大小发现刚好是916个字节。
在这里插入图片描述

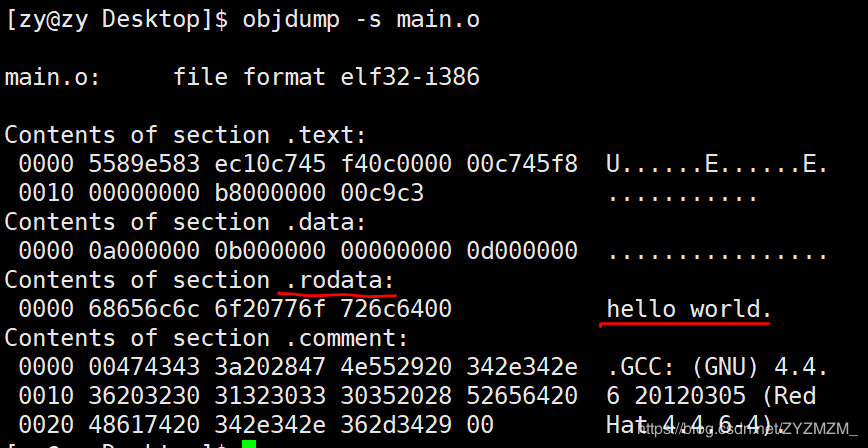

打印.o文件中各个段的内容：objdump -s main.o

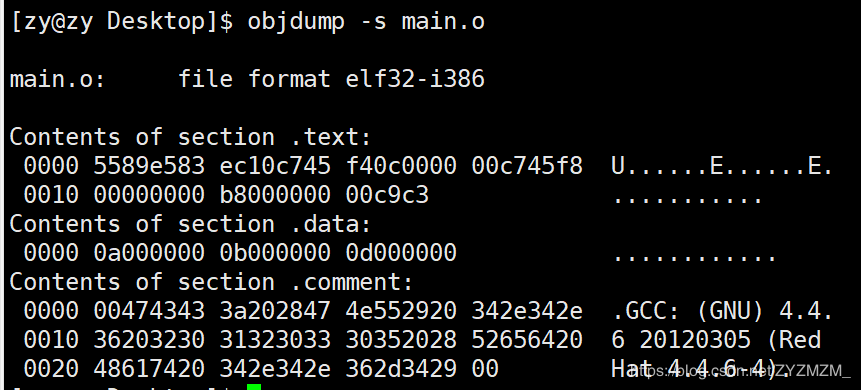

在这里插入图片描述
问题：如果程序里有一指针指向一个常量字符串：char *p = “hello world”,那么这个常量字符串存在哪里?

在这里插入图片描述
存放在rodata只读数据段。通过查看段信息发现，数据段是可读可写，代码段是可读并且可执行。

强符号和弱符号

问题：.bss段，它的大小是0x14，20个字节，也就是有5个未初始化或初始值为0的数据在bss段，可是所写的代码中却有6个，这是为什么呢？哪个数据没有被存储呢？

首先看一个例子：

text1.c

int x;
void func()
{
    x = 20;
    //第一步：编译时 把 20 往x的内存上写 写4个字节
}

text2.c

#include<stdio.h>
short x = 10;   //第三部：小端模式写值：14 00 00 00把20写到x中，1400给了x，0000给了y
short y = 10;
void func();
int main()
{
    func();//   //第二步：链接时选择强符号(short x) 把 20 往x的内存上写 写4个字节
    printf("x = %d y=%d\n",x,y); //20，0
    return 0;
}

在这里插入图片描述
编译时，各文件是分开编译的，此时text1.c里面的x是弱符号
func函数里x=20被编译成： mov dword ptr[x], 14h 往x的内存上写14h，写4字节。

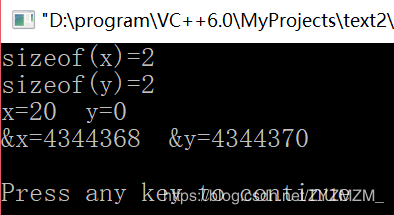

在链接时，发现test2.c里面有一个同名的强符号x，在调用func函数的时候取了short x的地址。因为指令已经在编译阶段编译，所以，这个14h就写在了short x的地址上。但是short x只有两个字节，其他的部分就写在了内存紧挨着的short y的内存上，覆盖了y原有的数据。小端模式，14h在内存上的保存方式是：00010100 00000000 00000000 00000000。因此，x=20，y=0。

一个工程里的多个文件是分离式编译的，text1.c编译产生text1.obj，text2.c编译产生text2.obj，这个工程在cpp下是不能通过编译的，因为CPP不允许有同名的全局变量。在c语言中可以，因为c语言有强符号和弱符号的概念。简单来说，有初始化的都叫强符号，未初始化的都叫弱符号。

C语言的规则是：

不能出现多个同名的强符号
出现了同名的强符号和弱符号，选择强符号
出现同名的弱符号，选择内存占用量大的弱符号

在最初的 main.c 中有一 int gdata3是未初始化的全局变量，这是一个弱符号，在链接时，其他的obj文件中可能会有名为gdata3的强符号，或者内存占用量更大的弱符号，不一定会选择这个gdata3。static int gdata6由于加了static 只有本文件可见，所以不考虑。 (链接器在链接时，只对所有obj文件的global符号进行处理，local的符号不做任何处理。加static关键字的都是local的符号，链接器不做处理。)

符号表

符号表：数据是一定产生符号的，函数只产生一个符号，就是函数名，局部变量(指令)不产生符号，也就是是说指令只产生一个符号就是函数名。

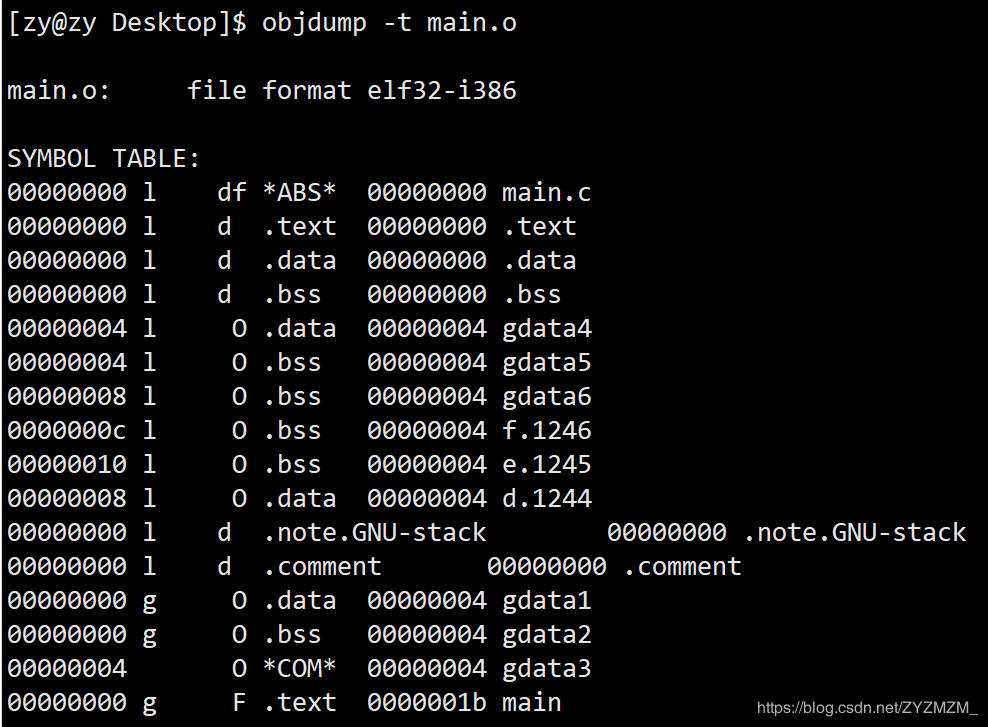

查看符号表：objdump -t main.o

在这里插入图片描述
从符号表中可以看到gdata3在COMMON块，并没有在任何的段中，COMMON的意思就是表示它现在是一个未决定的符号，因为它现在是一个弱符号，链接时才等待选择。局部变量a，b，c是指令，不产生符号，所有的指令中只有函数名才产生符号。

函数符号生成规则：

C : _函数名
C++ ：

_cdecl调用约定：“？”+函数名+参数表的开始标识 “@@YA” + 函数返回类型代号+参数类型代号 +结束标识“@Z”或“Z”（无参数）。
_stdcall调用约定：“？”+函数名+参数表的开始标识“@@YG”+函数返回类型代号+参数类型代号 +结束标识“@Z”或“Z”（无参数）。
_fastcall调用约定：“？”+函数名+参数表的开始标识 “@@YI”+ 函数返回类型代号+参数类型代号 +结束标识“@Z”或“Z”（无参数）。

类型代号：
bool(_N)
int (H)
void(X)
char(D)
float(M)
double(N)
short(F)
普通指针（PA）
常指针（PB）

函数符号生成举例：

_cdecl: int Max(int a,int b) 则函数符号为 ?Max@@YAHHH@Z

链接过程分析

合并所有的段并调整段偏移和段长度，合并符号表
符号解析(决议) (把外部的符号处理掉，在符号引用的地方找到符号定义的地方)
分配地址空间和符号重定位(编译过程不给符号分配内存地址，链接结束后，每个符号都得到了自己的虚拟内存地址空间)

sum.c

int gdata10 = 13;
int sum(int a,int b)
{
    return a+b;
}

main1.c

int gdata1 = 10;
int gdata2 = 0;
int gdata3;
static int gdata4 = 11;
static int gdata5 = 0;
static int gdata6;

int main()
{
    extern gdata10;
    int a = 12;
    int b = 0;
    int c = gdata10;
    static int d = 13;
    static int e = 0;
    static int f;
    sum(a,b);
    return 0;
}

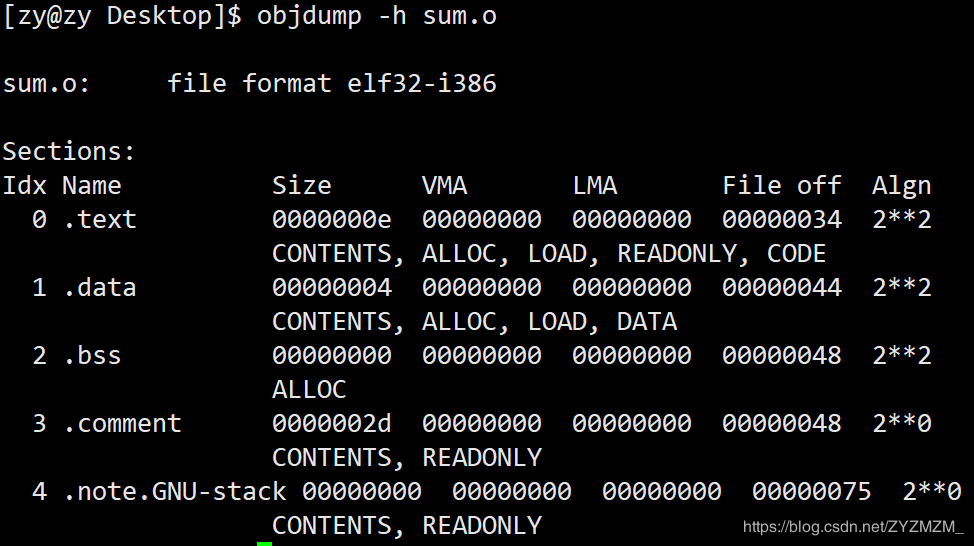

sum.o中主要的段信息:

在这里插入图片描述

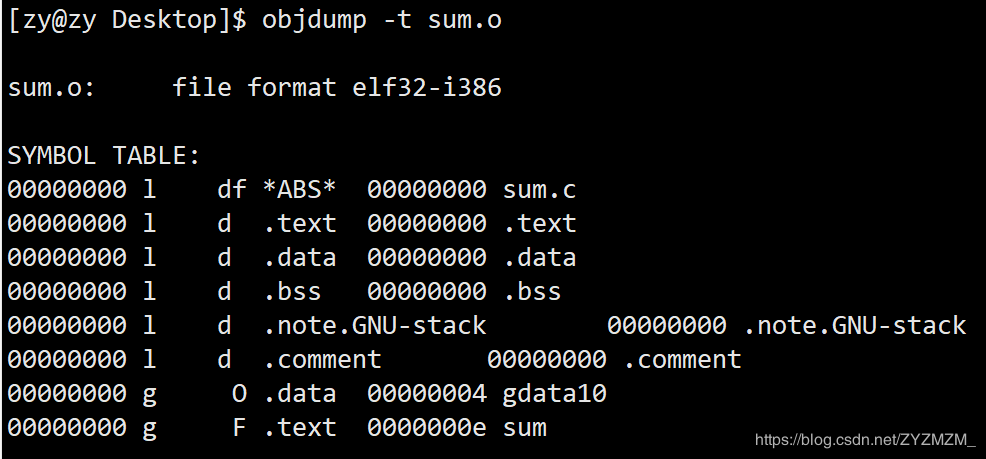

sum.o的符号表:

在这里插入图片描述

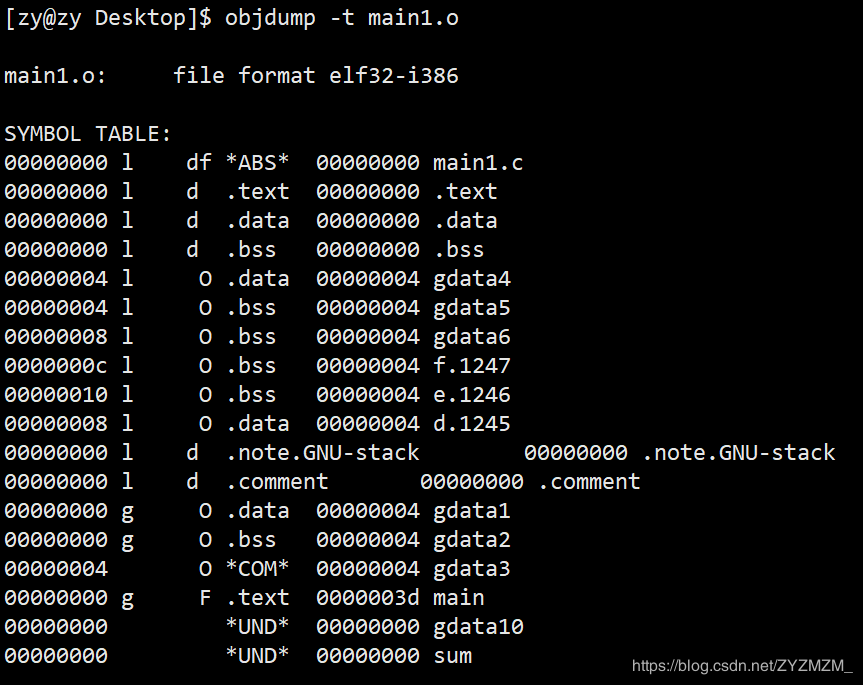

main1.o的符号表:

在这里插入图片描述

查看汇编指令:objdump -d mian1.o

在这里插入图片描述

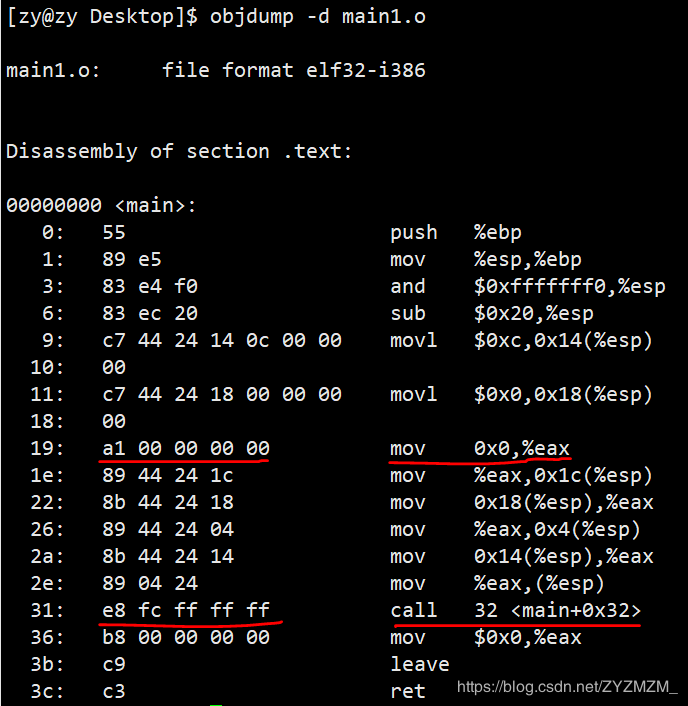

int c = gdata10;
19: a1 00 00 00 00 mov 0x0,%eax
这行汇编指令中显示的gdata10是0地址，0地址是不可访问的，说明在编译的过程中是不给符号分配内存地址的。

sum(a,b);
31: e8 fc ff ff ff call 32 <main+0x32>
这行汇编指令显示sum函数的地址为fffffffc(小端模式)，这是一内核空间的地址(不可访问)，sum函数不可能在这个地址，说明在编译的过程中是不给符号分配内存地址的（在链接进行符号解析时才分配内存地址）。

总结：在编译过程中，所有数据填的都是0地址，函数填的都是跟下一行指令地址的偏移量(-4)。函数的跳转地址是根据pc寄存器中的内容+偏移量的得到的(函数在符号表中存储的就是其偏移地址)

符号重定位

通俗的说，就是地址修正的过程。

比如：在代码中，有个全局变量var,它在目标文件A中，但是我们要在目标文件B里面访问这个全局变量，B中若有指令，movl $0x2a,var 此指令的功能是给这个var赋值0x2a。编译目标文件B,得到这条指令的机器码，C705 00 00 00 00 2a 00 00 00 (mov指令码)(目标地址)(源常量)由于在编译目标文件B的时候，编译器并不知道变量var的目标地址，所以在编译器无法确定地址的情况下，将其目标地址置为0。假设A和B链接后，变量var的地址确定下来是0x1000，那么链接器将会把这个指令的目标地址部分修改为0x1000。

链接所有.o文件 ld -e main -o run *.o，得到可执行文件run

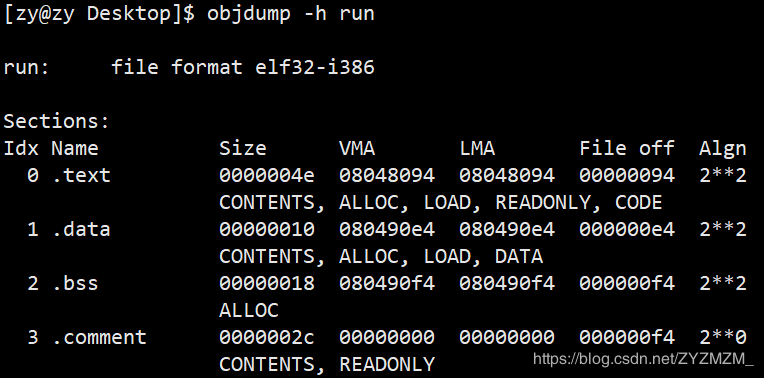

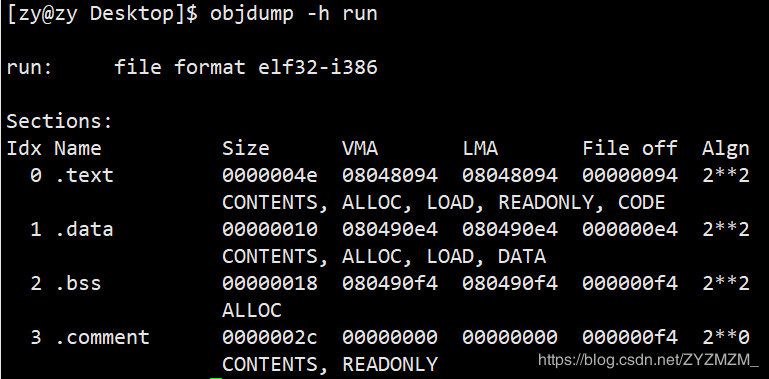

查看段信息 objdump -h run，可以看到 bss段大小为18，即24个字节，6个整型变量，也包括了gdata3。

在这里插入图片描述

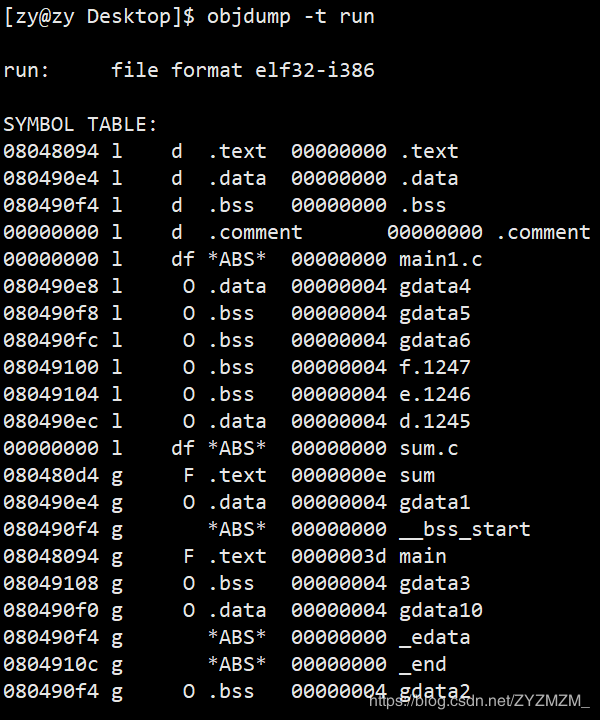

查看符号表 objdump -t run ：每个符号都有内存地址了。

在这里插入图片描述

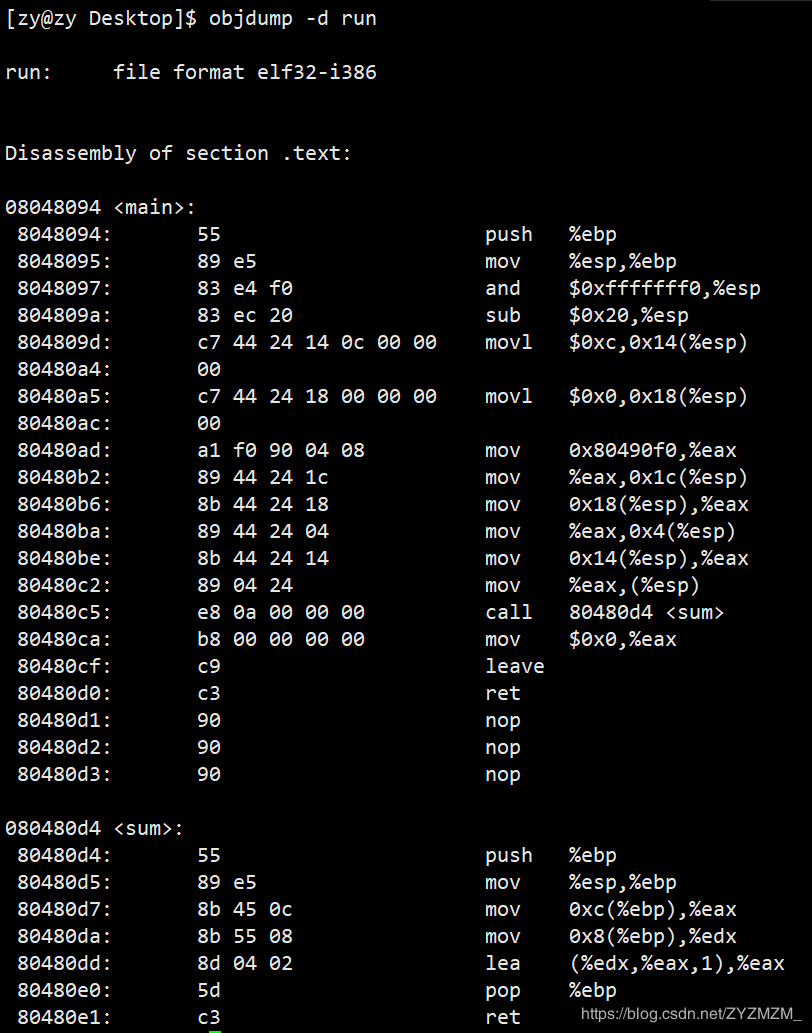

每个符号都有了虚拟地址空间上的地址，这个时候 objdump -d run 查看汇编指令，发现所有数据符号都填的是绝对地址。 函数符号，因为要涉及指令跳转，所以存的都是偏移量。

在这里插入图片描述

0480c5: e8 0a 00 00 00 call 80480d4
80480ca: b8 00 00 00 00 mov $0x0,%eax

pc寄存器 中存的是下一行指令的地址也就是80480ca，这个地址加上偏移量0a000000等于080480d4。符号表中显示的sum函数的地址刚好就是080480d4。CPU在进行指令访问的时候，永远是从pc寄存器中取地址，当运行到当前指令的时候，pc寄存器里放的是下一行指令的地址，call指令涉及的是指令的跳转，意思也就是从call以后要调到其他的代码段去执行，而不是继续运行下一行。跳转的位置就是偏移量加下一行指令的地址。

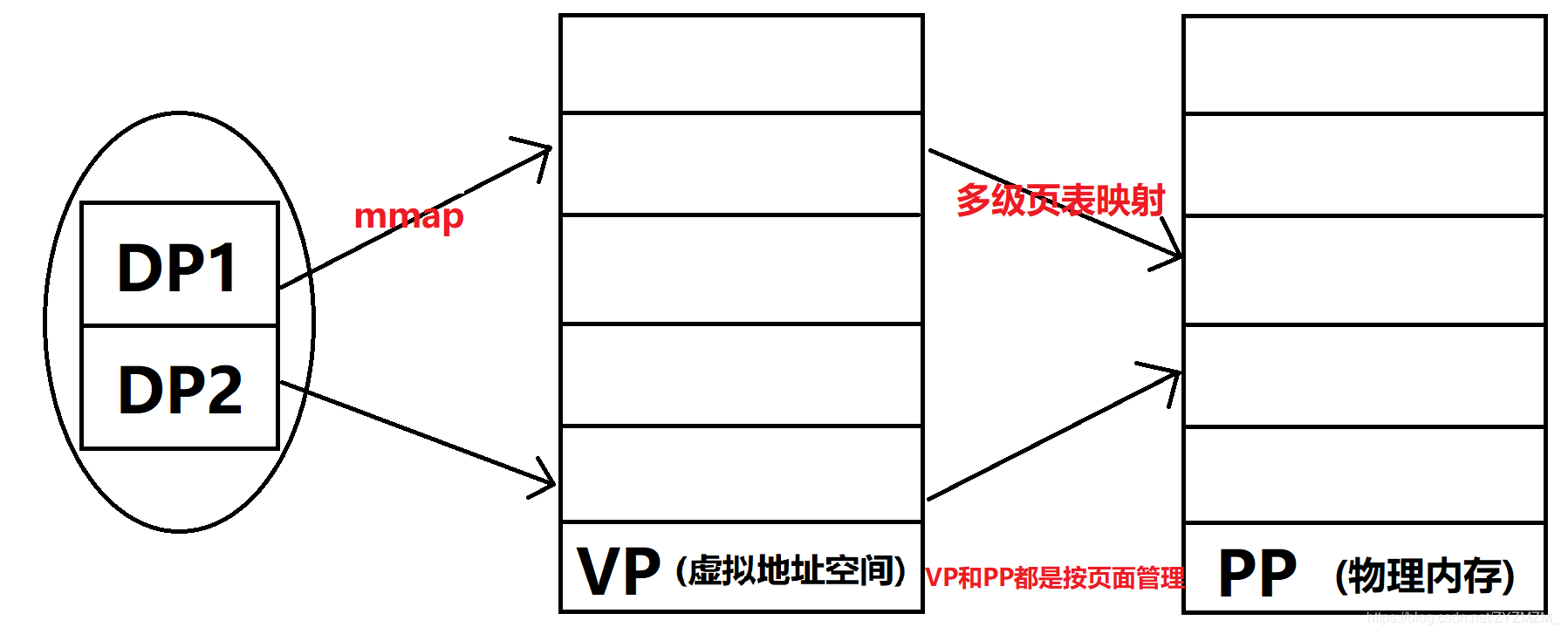

run可执行文件的组成格式分析

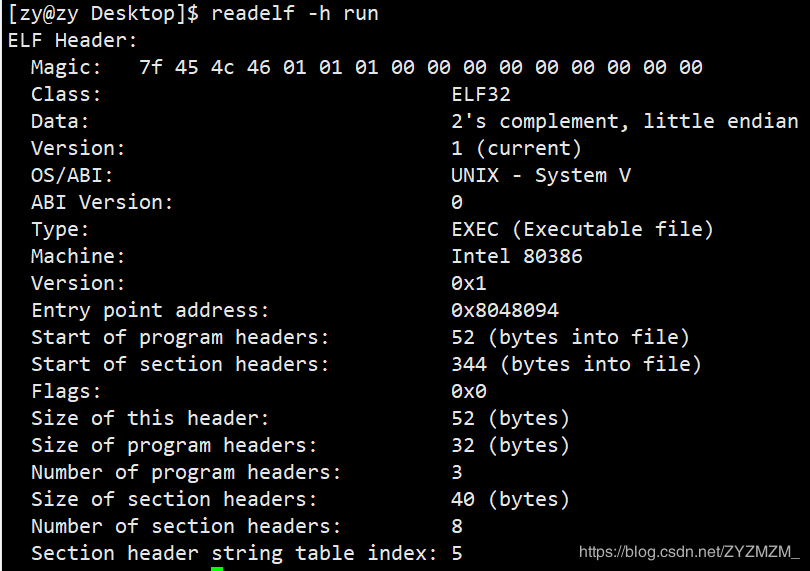

首先是文件头ELF Header 用命令 readelf -h run来查看
这里的Entry point address已经不是0了而是0x8048094，这是main函数第一行指令的地址。

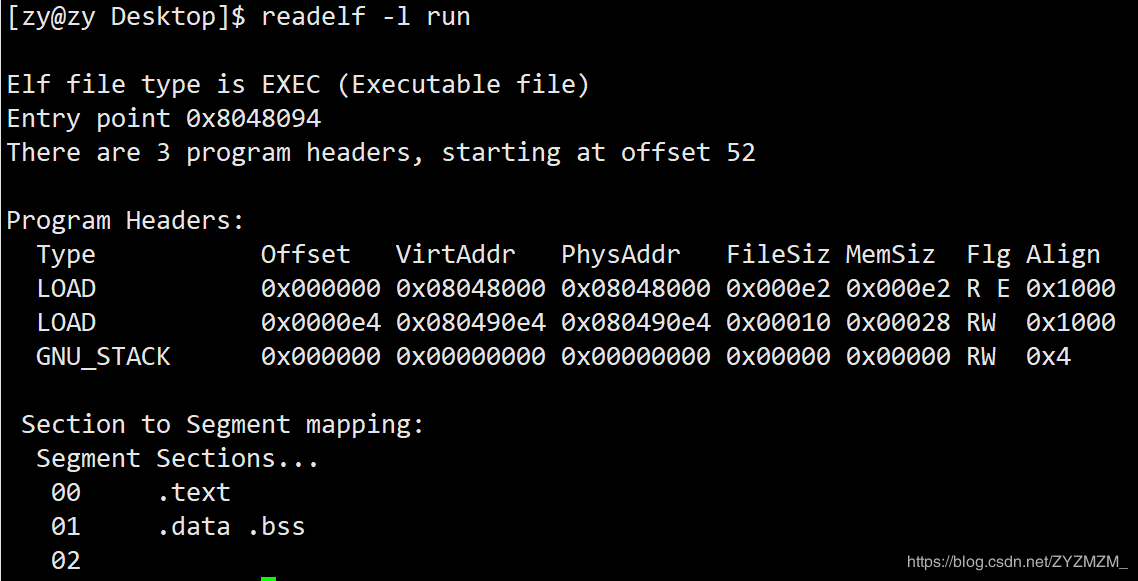

在这里插入图片描述
