连载：《企业网搭建及应用》-03 行政楼网络施工：XZL_CE-031

XZL_CE-031

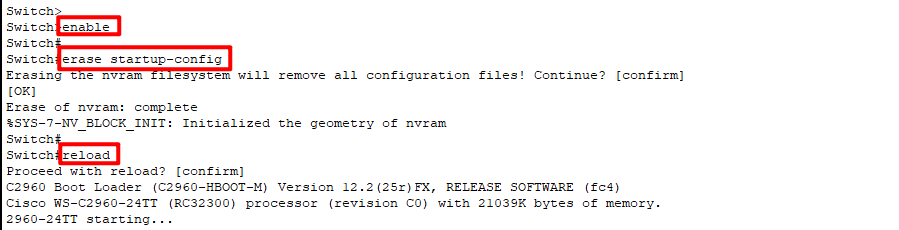

0x00 恢复交换机出厂设置

enable # 进入特权用户配置模式
erase startup-config # 清空startup-config文件
reload # 重新启动交换机

0x01 设置管理IP和Telnet登录

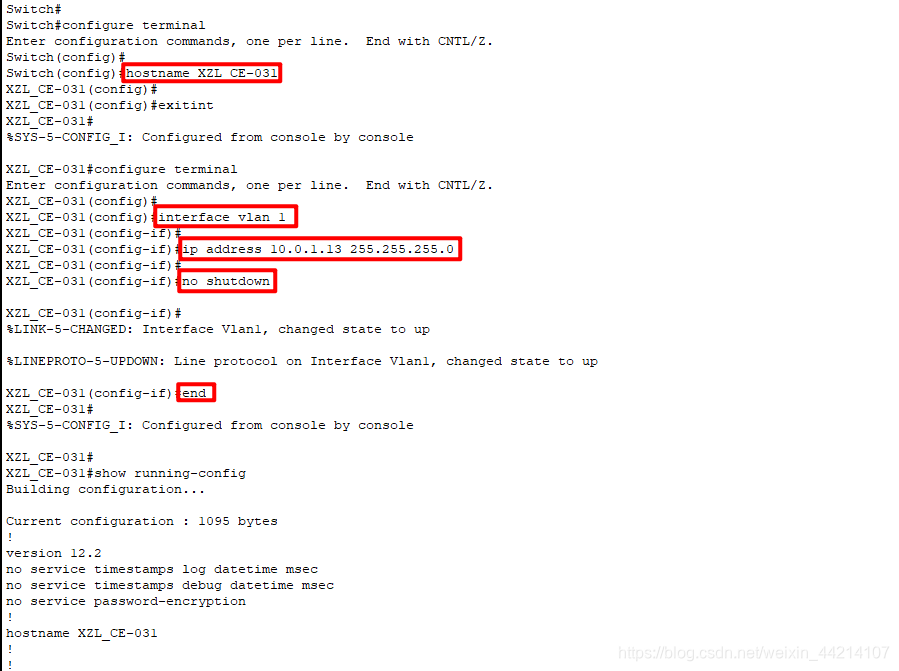

设置管理IP

enable # 进入特权模式
configure terminal # 进入全局配置模式
hostname XZL_CE-031 # 设置交换机标识
interface vlan 1
ip address 10.0.1.13 255.255.255.0 # 设置交换机管理IP
no shutdown # 启用端口
end # 退出并保存

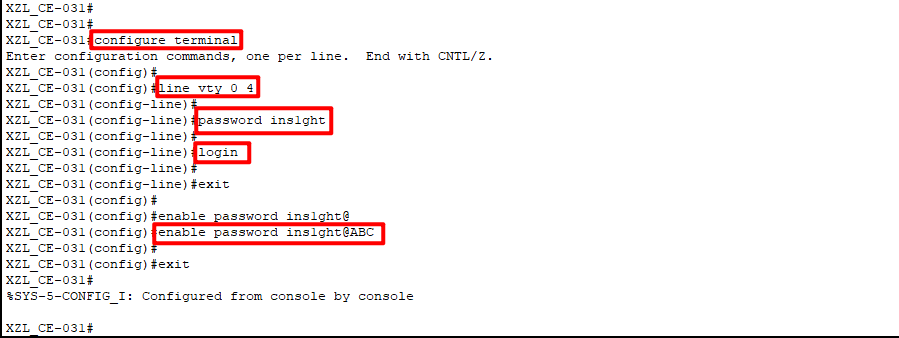

配置Telnet登录

configure terminal # 进去全局配置模式
line vty 0 4 # 配置虚拟终端接口，允许连接的最大用户数是5个（0-4）
password ins1ght # 设置远程登录的密码
login # 启用远程登录时的密码认证机制
exit # 退出远程登录配置模式
enable password ins1ght@ABC # 设置特权模式密码
exit # 退出全局配置模式

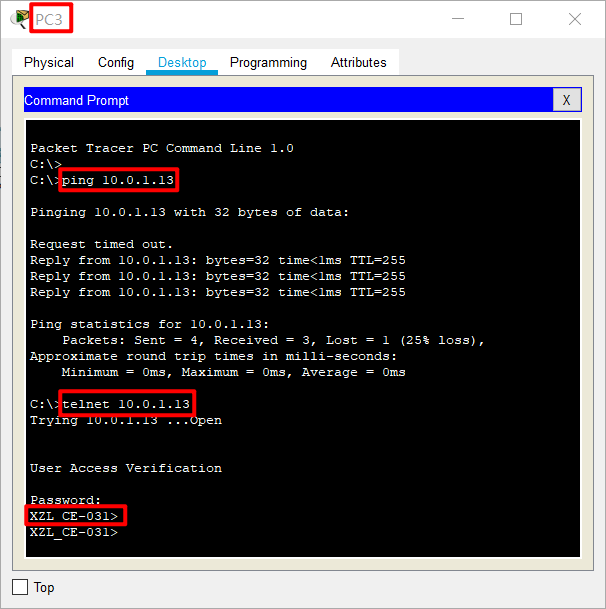

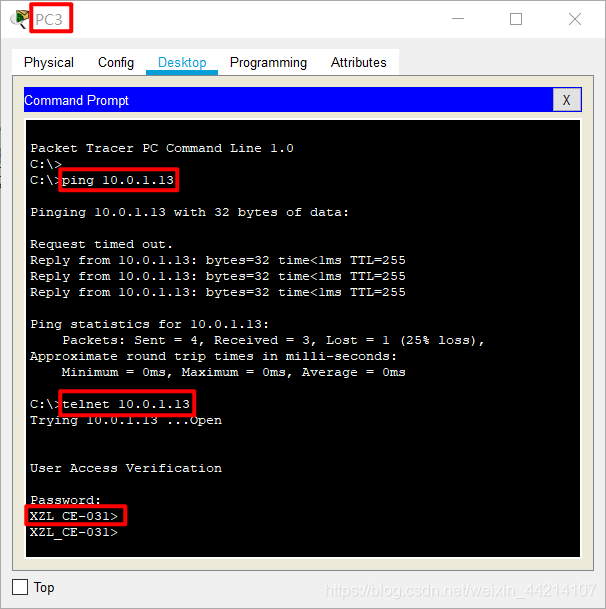

测试Telnet登录

0x02 划分VLAN并添加端口

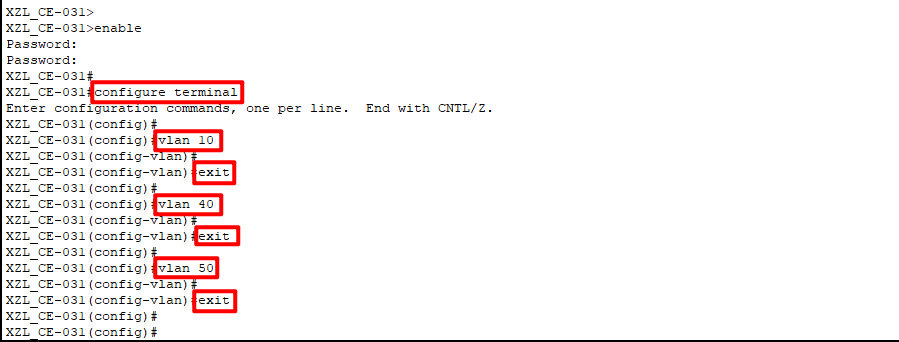

划分VLAN

enable
configure terminal
vlan 10
exit
vlan 40
exit
vlan 50
exit

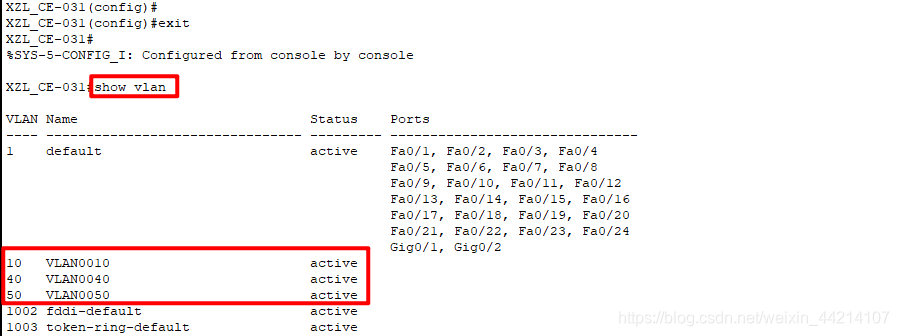

检查划分VLAN是否成功

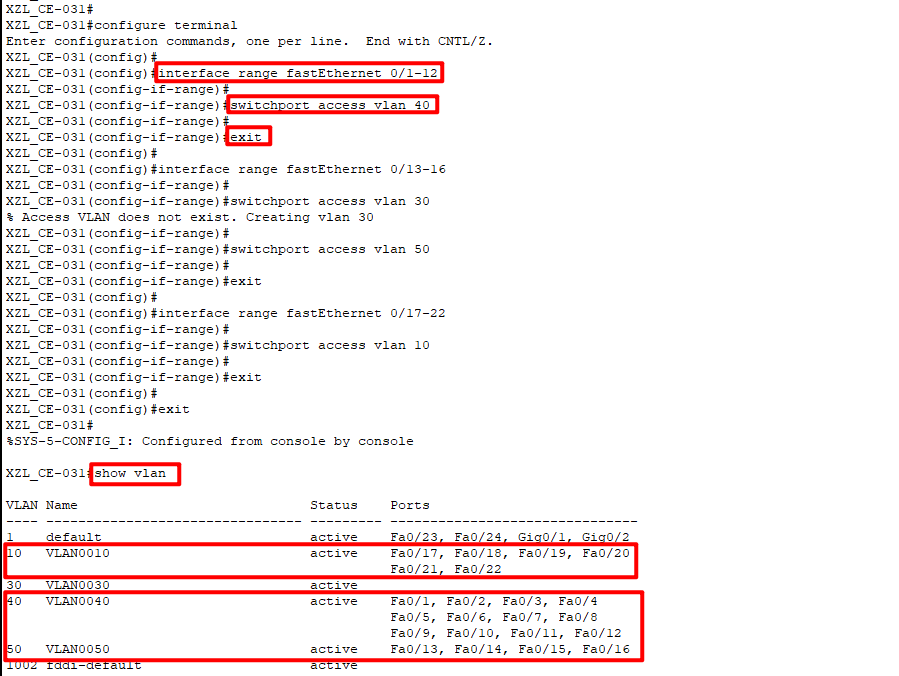

为创建的VLAN添加相应的端口

configure terminal
interface range fastEthernet 0/1-12
switchport access vlan 40
exit
interface range fastEthernet 0/13-16
switchport access vlan 50
exit
interface range fastEthernet 0/17-22
switchport access vlan 10
exit
