关于simulink中xy graph中的图形编辑问题


风流意气都作罢 提交于 2020-01-14 23:08:20

关于simulink中xy graph中的图形编辑问题

平台:MATLAB2014

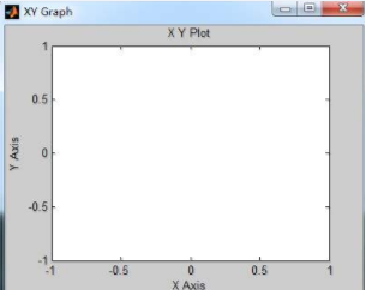

在simulink仿真时,经常用到XY graph来显示波形图,但是会遇到不能编辑标题,XY轴的名称,如图:

在这里插入图片描述

解决办法:
选中xy Graph,然后点鼠标右键,点look under mask会看到他其实是用sfunxy来画图,你用edit sfunxy打开这个s函数里面找到function FigHandle=CreateSfunXYFigure(359行)在360行,你会发现一些图形的设置,将其中的’Menubar’, ‘none’,…那一行去掉,运行出来的图也带有菜单,当中也会有copy figure等等(都能用),你还可以修改图形的设置(增加也可)设置和在matlab下用命令一样还可以用print命令来做,help print在377行往下,是设置坐标轴的代码,你可以自己加你喜欢的设置比如说加上set(ud.XYAxes,‘xgrid’,‘on’);就可以实现加上x方向的grid其对坐标轴的设置也和workspace下的设置方法一样
下面是实现代码
FigHandle = figure(‘Units’, ‘pixel’,…
‘Position’, [100 100 400 300],…
‘Name’, get_param(gcbh,‘Name’),…
‘Tag’, ‘SIMULINK_XYGRAPH_FIGURE’,…
‘NumberTitle’, ‘off’,…
‘IntegerHandle’, ‘off’,…
‘IntegerHandle’, ‘off’,…
‘IntegerHandle’, ‘off’,…
‘DeleteFcn’, ‘sfunxy([],[],[],’‘DeleteFigure’’)’);
set(ud.XYAxes,‘Visible’,‘on’);
set(ud.XYAxes,‘xgrid’,‘on’);
set(ud.XYAxes,‘ygrid’,‘on’);

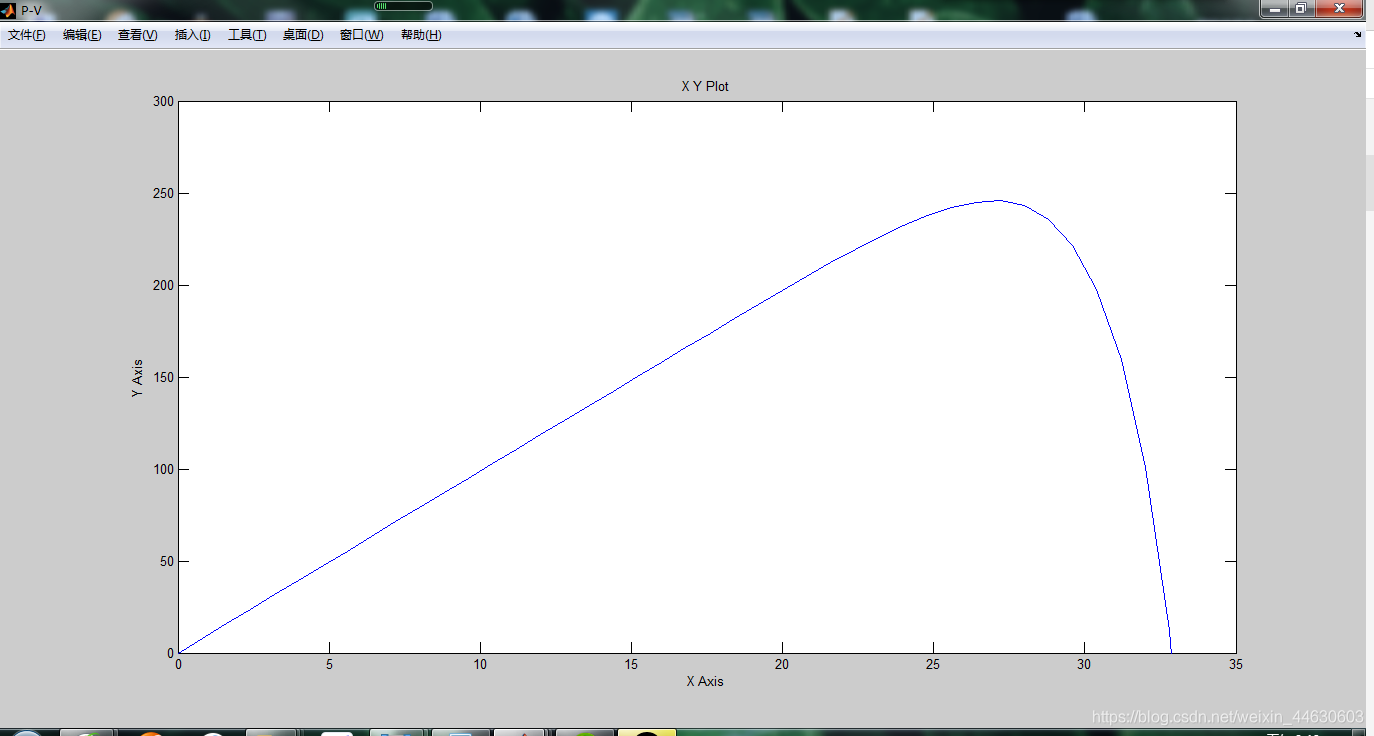

在这里插入图片描述
