AR/MR 技术

实践内容

1、图片识别与建模
2、虚拟按键小游戏

实践过程

图片识别与建模

使用Vuforia

注册登录(https://developer.vuforia.com/)

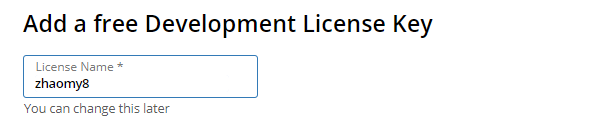

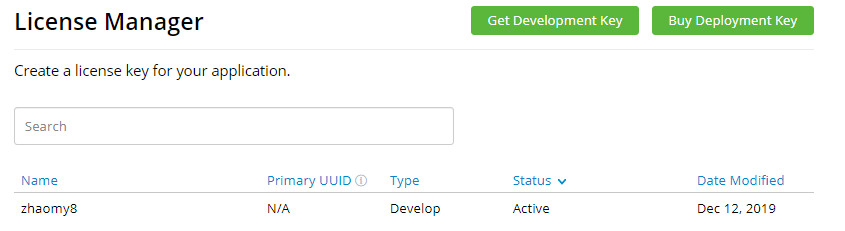

创建证书，用于获取License Key

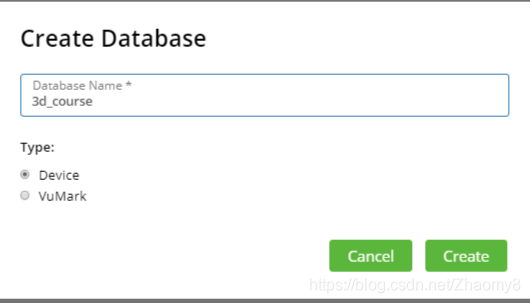

创建目标数据库,用于对所有Target及其特征数据进行管理和保存

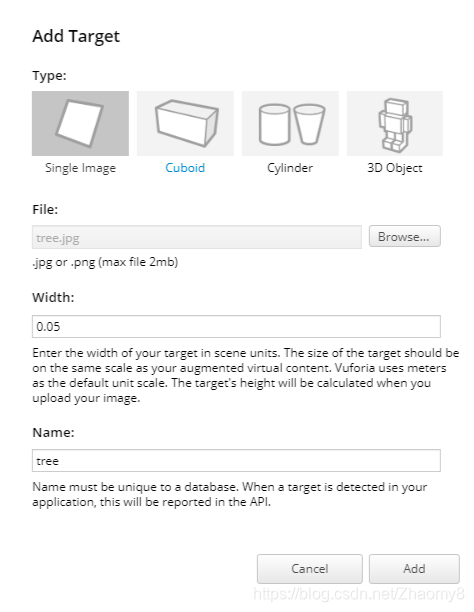

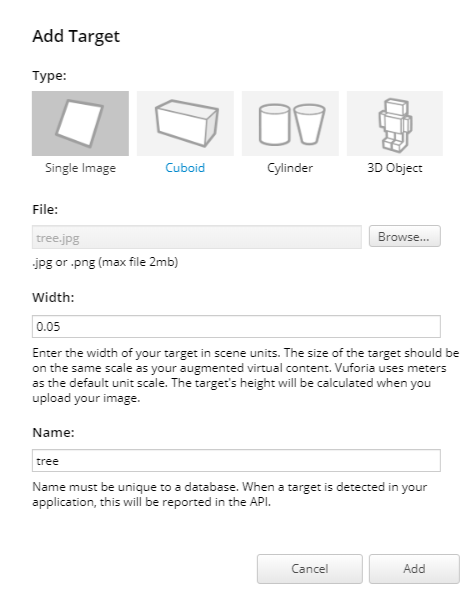

将单幅图像提前上传至数据库进行特征提取

上传成功

扩展AR功能

创建Unity新项目,在Vuforia官网中下载Unity扩展包，点击运行

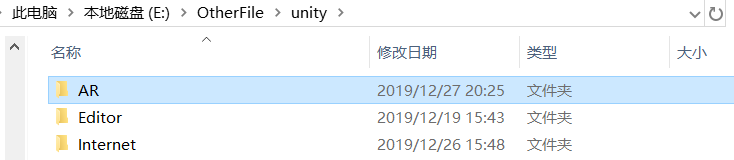

将AR拓展文件放置在unity安装目录下，和unity.exe的保存目录相并列

创建一个新项目，File -> Build Setting -> Player Settings -> Player，勾选Vuforia Augmented Reality

此时可以找到Vuforia选项

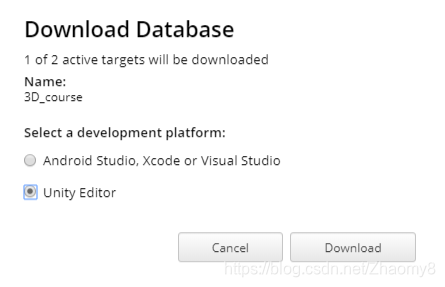

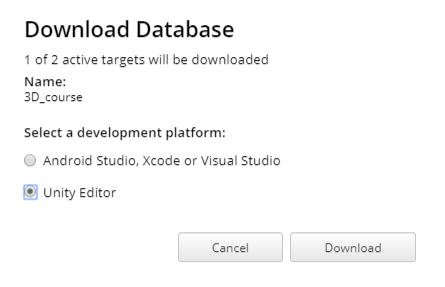

以unity package形式从Target Manger页面下载目标数据库并导入项目

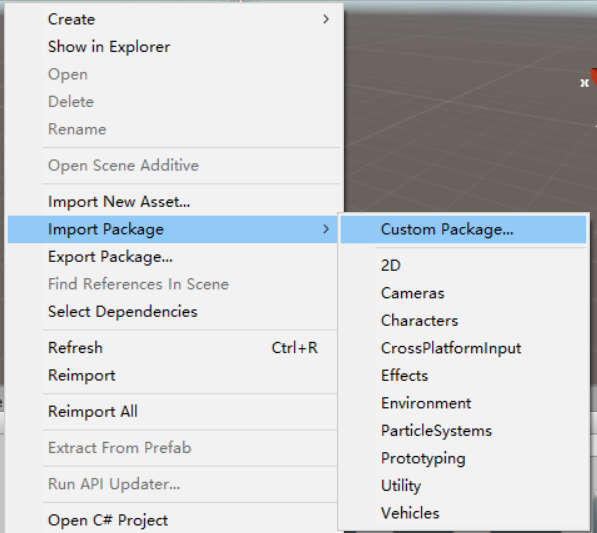

下载Target Manger页面的目标数据库并导入项目

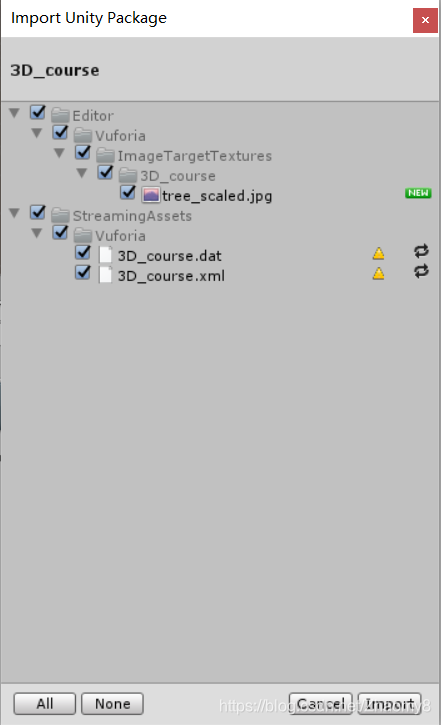

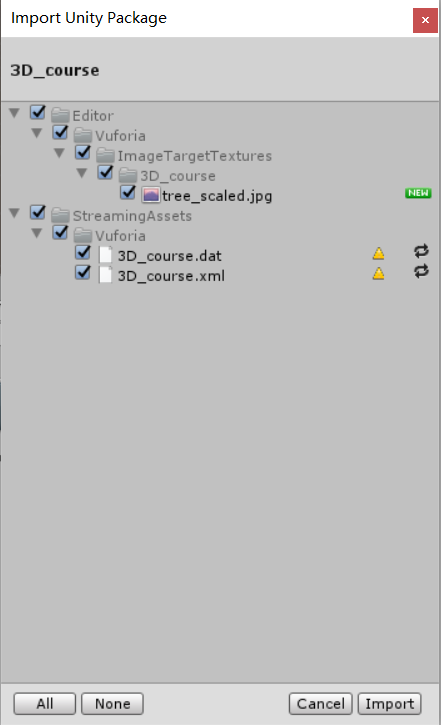

导入

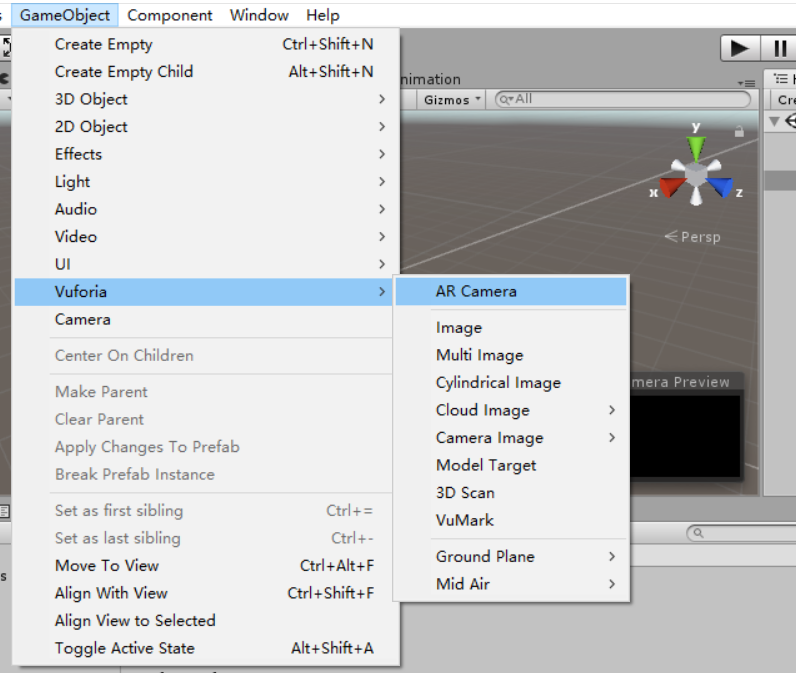

删除场景中原有的摄像机，导入Vuforia的ARCamera，此时会自动加载所需要的Assert，此时运行项目，可以看到场景为摄像头实景

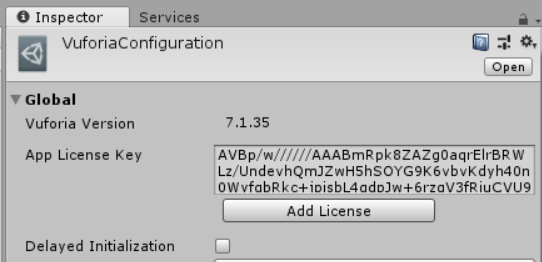

在Assert/Resource下找到Vuforia配置文件，将证书管理器中获取的Key写入右侧方框

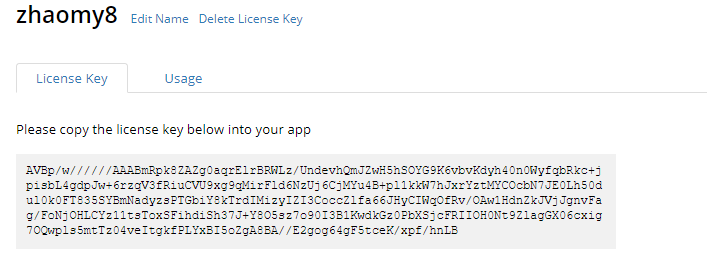

拷贝licence

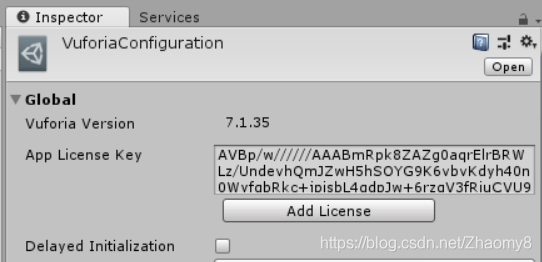

找到Assert/resource下的Vuforia配置文件，Key写入右侧方框

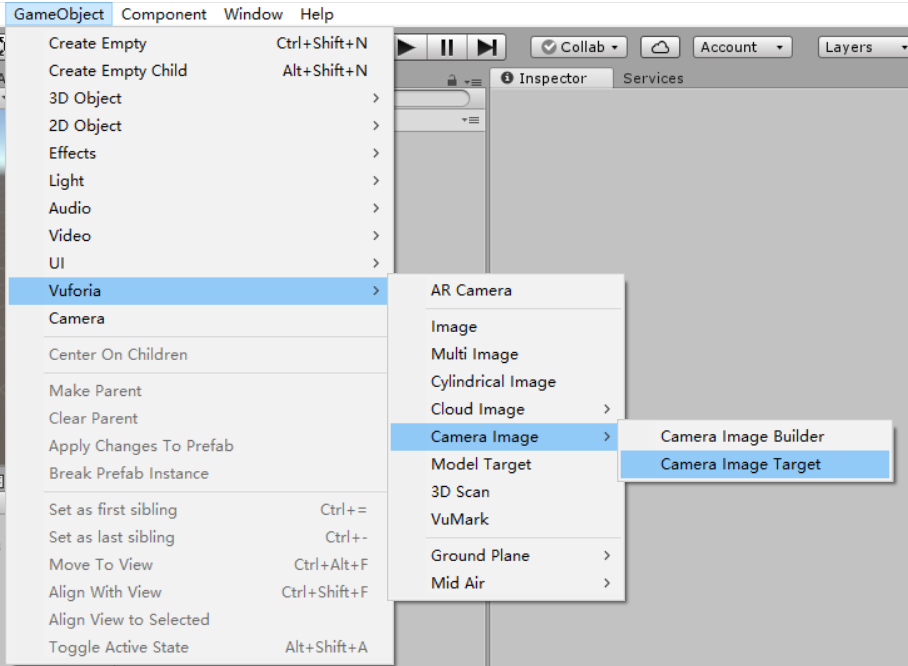

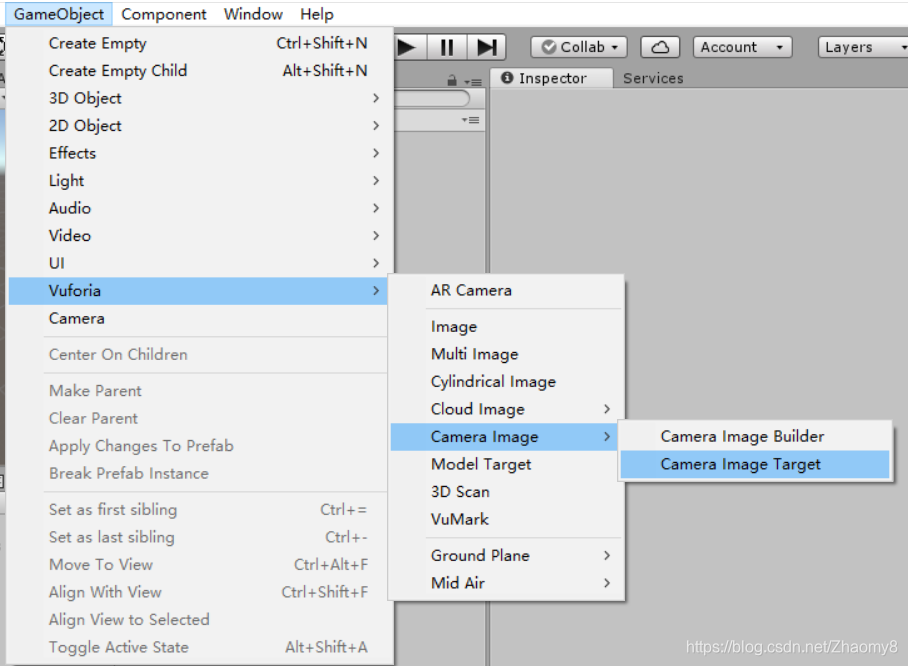

创建一个ImageTarget,在下面创建一个子游戏对象Sphere

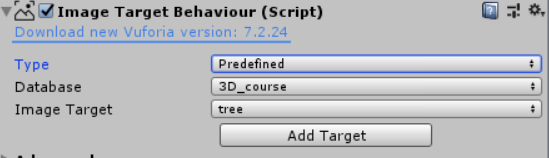

设置ImageTarget的type为Predefined，将看到看到数据库中的tree图片会自动导入

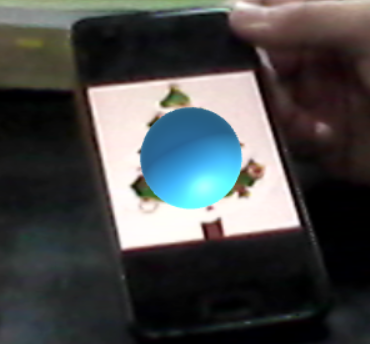

运行，检测到图片时，会出现Sphere

虚拟按键小游戏

将Vuforia的Virtual button预制体挂载到ImageTarget下作为子对象

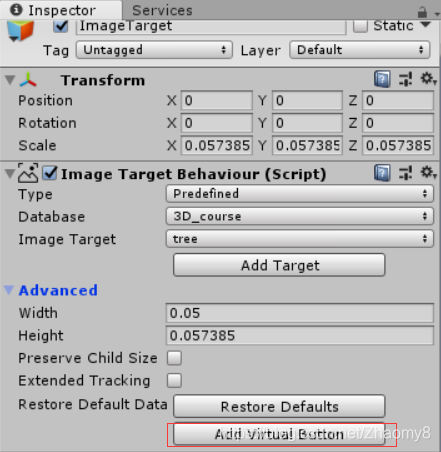

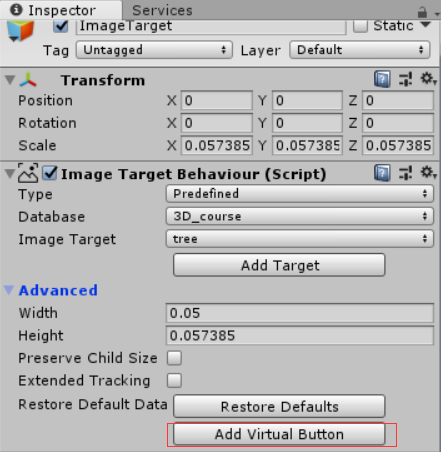

点击ImageTarget，在右侧展开Advanced,点击Add Virtual Button

为了使虚拟按钮可见，可以在按钮下添加相应大小的平面并附着材质，物体的层次图

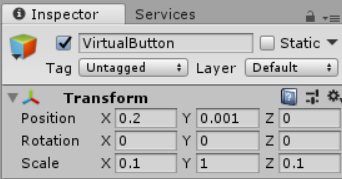

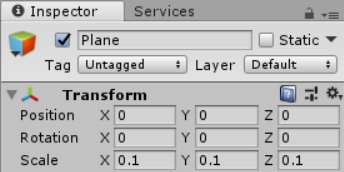

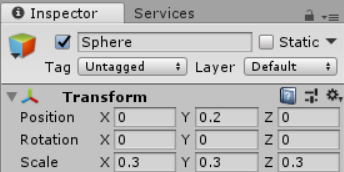

设置Sphere、VirtualButton，Plane的位置和大小如下
创建脚本：
实现IVuforiaButtonEventHandler接口，以监听并处理虚拟按钮的按下与释放事件。
每次按下按钮，Sphere都变换颜色，并向上移动，每点击5次回到原位置
挂载到ImageTarget下，可直接运行

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;
using Vuforia;

public class ButtonEvent : MonoBehaviour, IVirtualButtonEventHandler
{
    public VirtualButtonBehaviour[] vbs;
    public GameObject sphere;
    public GameObject button;
    public Color[] colors;
    public int index;

    void Start()
    {
        vbs = GetComponentsInChildren<VirtualButtonBehaviour>();
        for (int i = 0; i < vbs.Length; i++)
        {
            vbs[i].RegisterEventHandler(this);
        }
        index = 0;
        colors = new Color[5];
        colors[0] = Color.white;
        colors[1] = Color.red;
        colors[2] = Color.green;
        colors[3] = Color.blue;
        colors[4] = Color.yellow;

        sphere = GameObject.Find("ImageTarget/Sphere");
        button = GameObject.Find("ImageTarget/VirtualButton/Plane");
    }
    public void OnButtonPressed(VirtualButtonBehaviour vb)
    {
        if (index == 5)
        {
            index = 0;
            //下移
            sphere.transform.Translate(Vector3.down * Time.deltaTime * 1.5F);
        }
        else
        {
            sphere.transform.Translate(Vector3.up * Time.deltaTime * 0.3F);
        }
        //点击按钮，变换Sphere的颜色，并将其向上移动
        sphere.GetComponent<Renderer>().material.color = colors[index];
        index++;
        Debug.Log("按钮按下");
    }
    public void OnButtonReleased(VirtualButtonBehaviour vb)
    {
        Debug.Log("按钮释放");
    }
}

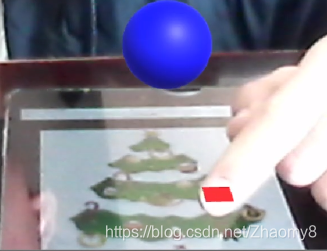

结果

视频

来源：CSDN

作者：Zhaomy8

链接：https://blog.csdn.net/Zhaomy8/article/details/103738205
