1.写流程

详细流程：

创建文件：
- HDFS客户端向HDFS写数据，先调用DistributedFileSystem.create()方法，在HDFS创建新的空文件
- RPC（ClientProtocol.create()）远程过程调用NameNode（NameNodeRpcServer）的create()，首先在HDFS目录树指定路径添加新文件
- 然后将创建新文件的操作记录在editslog中
- NameNode.create方法执行完后，DistributedFileSystem.create()返回FSDataOutputStream，它本质是封装了一个DFSOutputStream对象

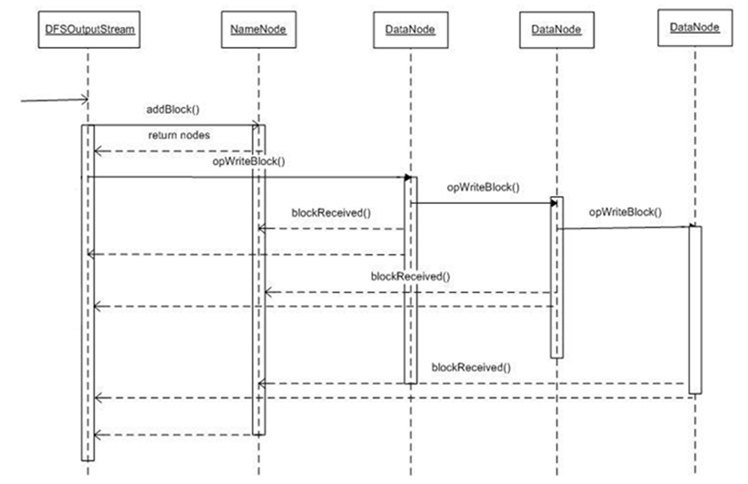

建立数据流管道：
- 客户端调用DFSOutputStream.write()写数据
- DFSOutputStream调用ClientProtocol.addBlock()，首先向NameNode申请一个空的数据块
- addBlock()返回LocatedBlock对象，对象包含当前数据块的所有datanode的位置信息
- 根据位置信息，建立数据流管道

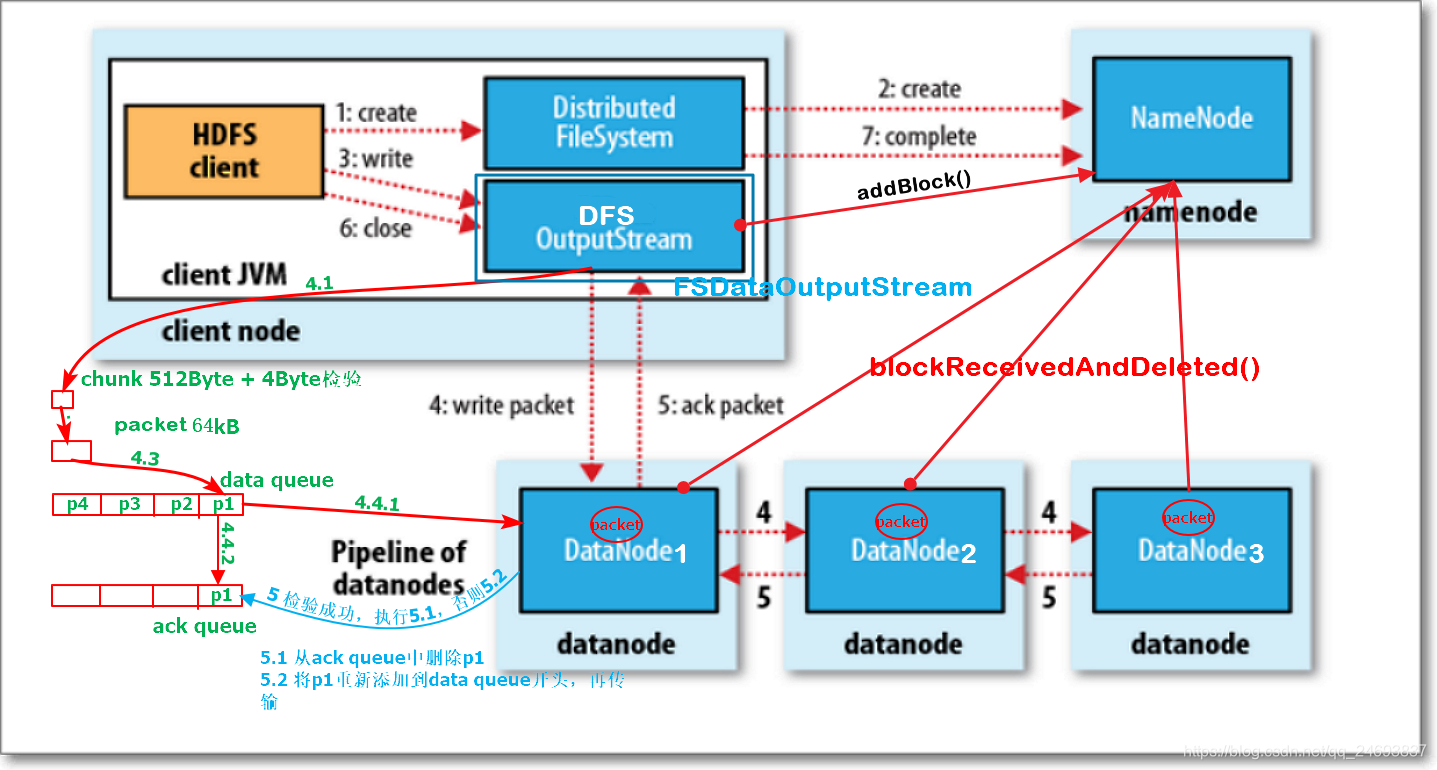

向数据流管道pipeline中写当前块的数据：
- 客户端向流管道中写数据，先将数据写入一个检验块chunk中，大小512Byte，写满后，计算chunk的检验和checksum值（4Byte）
- 然后将chunk数据本身加上checksum，形成一个带checksum值的chunk（516Byte）
- 保存到一个更大一些的结构packet数据包中，packet为64kB大小
packet写满后，先被写入一个dataQueue队列中
- packet被从队列中取出，向pipeline中写入，先写入datanode1，再从datanoe1传到datanode2，再从datanode2传到datanode3中
一个packet数据取完后，后被放入到ackQueue中等待pipeline关于该packet的ack的反馈
- 每个packet都会有ack确认包，逆pipeline（dn3 -> dn2 -> dn1）传回输出流
若packet的ack是SUCCESS成功的，则从ackQueue中，将packet删除；否则，将packet从ackQueue中取出，重新放入dataQueue，重新发送
- 如果当前块写完后，文件还有其它块要写，那么再调用addBlock方法（流程同上）
文件最后一个block块数据写完后，会再发送一个空的packet，表示当前block写完了，然后关闭pipeline
- 所有块写完，close()关闭流
ClientProtocol.complete()通知namenode当前文件所有块写完了

容错：

在写的过程中，pipeline中的datanode出现故障（如网络不通），输出流如何恢复

输出流中ackQueue缓存的所有packet会被重新加入dataQueue
输出流调用ClientProtocol.updateBlockForPipeline()，为block申请一个新的时间戳，namenode会记录新时间戳
确保故障datanode即使恢复，但由于其上的block时间戳与namenode记录的新的时间戳不一致，故障datanode上的block进而被删除
故障的datanode从pipeline中删除
输出流调用ClientProtocol.getAdditionalDatanode()通知namenode分配新的datanode到数据流pipeline中，并使用新的时间戳建立pipeline
新添加到pipeline中的datanode，目前还没有存储这个新的block，HDFS客户端通过DataTransferProtocol通知pipeline中的一个datanode复制这个block到新的datanode中
pipeline重建后，输出流调用ClientProtocol.updatePipeline()，更新namenode中的元数据
故障恢复完毕，完成后续的写入流程

2.读流程

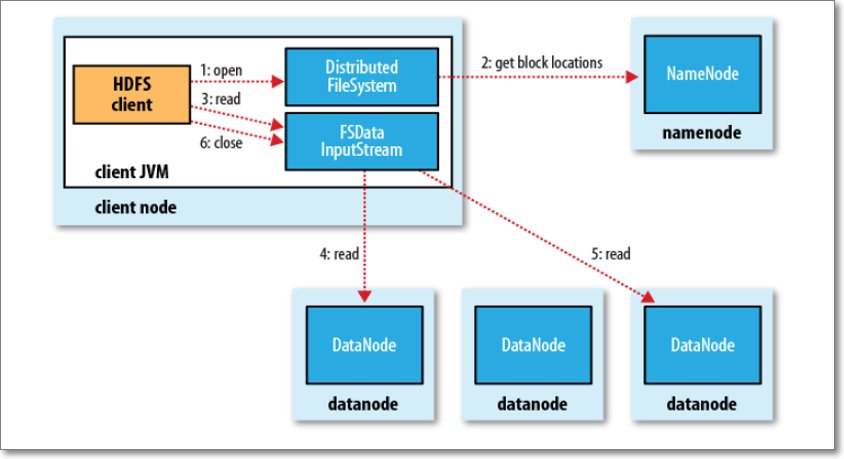

详细流程：

1、client端读取HDFS文件，client调用文件系统对象DistributedFileSystem的open方法
2、返回FSDataInputStream对象（对DFSInputStream的包装）
3、构造DFSInputStream对象时，调用namenode的getBlockLocations方法，获得file的开始若干block（如blk1, blk2, blk3, blk4）的存储datanode（以下简称dn）列表；针对每个block的dn列表，会根据网络拓扑做排序，离client近的排在前；
4、调用DFSInputStream的read方法，先读取blk1的数据，与client最近的datanode建立连接，读取数据
5、读取完后，关闭与dn建立的流
6、读取下一个block，如blk2的数据（重复步骤4、5、6）
7、这一批block读取完后，再读取下一批block的数据（重复3、4、5、6、7）
8、完成文件数据读取后，调用FSDataInputStream的close方法

容错：

情况一：读取block过程中，client与datanode通信中断
- client与存储此block的第二个datandoe建立连接，读取数据
- 记录此有问题的datanode，不会再从它上读取数据
情况二：client读取block，发现block数据有问题
- client读取block数据时，同时会读取到block的校验和，若client针对读取过来的block数据，计算检验和，其值与读取过来的校验和不一样，说明block数据损坏
- client从存储此block副本的其它datanode上读取block数据（也会计算校验和）
- 同时，client会告知namenode此情况
