理论：
IPsec:安全协议（Internet Protocol Security，缩写为IPsec），是一个协议组合，协议工作在OSI模型中网络层。
IKE:密钥交换（Internet Key Exchange，简称IKE或IKEv2）是一种网络协议，归属于IPsec协议族之下。
ESP:安全报文协议（Encapsulating Security Payload，简称ESP）是一种安全报文协议，范畴于ICP-IP。
关于IKE v1和IKE v2差别这里不做详细的阐述了，一个重要的差别 IKE v1一般被称为Policy Based的VPN，IKEv2一般被称为Route Based的VPN。详情请参阅RFC5996做了定义。接下来阐述一下IKE的工作过程（参阅下图）：

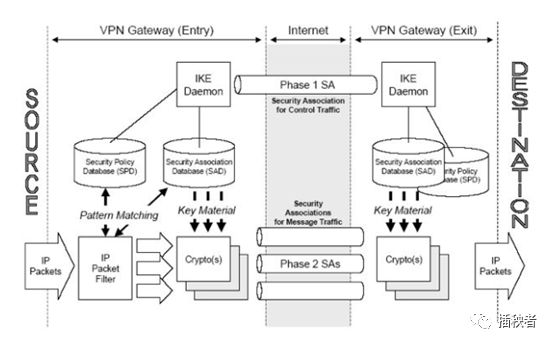

IKE的工作过程：
-
启动IKE阶段1，目标保护的流量触发协商过程，对通讯双方进行身份，两端之间建立一条安全通道。
-
启动IKE阶段2，在阶段1的安全通道内协商IPSec参数。
-
加密传输，按照协商好的IPSec参数对数据流进行加密，HASE等进行双向传输的保护。
如果需要支持多站点那么需要采用Route Based模式，IKE v2不同的设备配置方法不同，可能密钥算法类型不支持，前期一定调研好本地的硬件设备的类型，以及VPN的模式，被动还是主动，加密算法等。一般IKE v1是支持的。参考一做网络的朋友提供的设备资料，参阅之后，进行了简单的总结如下(可能有更新)供前期实施调研朋友们的参考： 支持IKEv1和IKEv2的设备供应商(含软件提供) Barracuda Networks，Cisco，F5，Juniper，Palo AltoNetworks，WatchGuard等。仅支持IKEv1的设备提供商：Allied Telesis，Citrix，Internet Initiative Japan (IIJ)，Brocade等。仅支持IKEv2的设备提供商：A10 Networks, Inc，Microsoft(Windows Server 2012 RRAS),ShareTech, SonicWall等。
本章节参考文献：
IPsec：
https://en.wikipedia.org/wiki/IPsec
Routing protocol：
https://en.wikipedia.org/wiki/Routing_protocol
IKE：
https://en.wikipedia.org/wiki/Internet_Key_Exchange
AWS VPN Gateway解决方案实践：
理论的简单普及后，那我们接下来实践一下VPN的解决办法，在国内做公有云的朋友也知道。AWS在中国区VPN的Gateway一直没有上线，这个…个人认为当然不是一个技术问题，很大程度是公关的问题，我们没权利讨论这个问题。接下来实践探讨一下在AWS China区域自定义的VPN Gateway创建布署的技术的细节和注意事项。
我们会采用两个EC2,实现两个方案，从操作系统入手：
A: Linux实例：基于CentOS 7 Strongswan的布署
B: Windows实例：基于Windows Server 2012 RRAS的布署。
AWS VPC（公有子网，私有子网）已经创建完毕(关于AWS VPC的理论这里就不展开阐述)。
详情参阅：https://docs.aws.amazon.com/zh_cn/AmazonVPC/latest/UserGuide/VPC_Introduction.html
VPC参数：VPC CIDR: 10.101.0.0/16，公有子网 CIDR: 10.101.0.0/24, 私有子网 CIDR: 10.101.10/24
路由表A：关联公有子网，路由表B：关联私有子网(默认为VPC的主路由)
IDC1：CIDR: 10.124.0.0/16 VPN设备：Cisco (配置IKE v2)
IDC2：CIDR: 10.107.0.0/24 VPN设备：Juniper(配置 IKE v1)
那我们接下来会搭建两中方案实现AWS VPC和IDC1&IDC2的站点到站点(S2S IPsec)的连接。
EC2创建(必须创建在VPC 的公有子网内)：
Linux实例：基于CentOS 7 Strongswan的布署
Step1: EC2实例的创建
AMI: 选择社区AMIàCentOS 7 x86_64GenericCloud 1801 (AWS社区AMI命名格式：Linux版本+位数+定制版本+年月)关于GenericCloud版本为官方专门的发布同样也有Azure专门定制的版本.
参考:
https://cloud.centos.org/centos/7/images/
其次剩下创建EC2过程了，选择公有子网创建即可。
Step2: 实例NSG等附属组件配置
A.网络安全组（入站新增加以下3条规则，为了安全来源可以具体的CIDR）：
| 类型 |
协议 |
端口范围 |
来源 |
| 自定义协议 |
50 |
全部 |
0.0.0.0/0 |
| 自定义UDP规则 |
UDP |
500 |
0.0.0.0/0 |
| 自定义UDP规则 |
UDP |
4500 |
0.0.0.0/0 |
B.网卡IP检测配置：
选择EC2à查看描述à网络接口eth0(一定是eth0)排出多网卡的à操作à更改源/目标。检查à已禁用保存
C.路由表A，路由表B配置：
新增两条路由：目标：10.124.0.0/16à目标：EC2实例或EC2实例eth0(网卡ID)
目标：10.107.0.0/24à目标：EC2实例或EC2实例eth0(网卡ID)
D.EIP(弹性IP)的关联：
生成EIPà操作à关联àEC2实例
Note：以上四个操作没有先后顺序，建议每个操作步骤最好给每个资源打上Tag，方便管理和后续排查问题。
Step3: Strongswan配置以及参数说明
A. 配置系统，SSH登进EC2，默认用户名centos，执行操作配置
sudo yum install epel-release
#添加额外的安装源，安装扩展包
sudo yum install strongswan -y
#安装Strongswan
sudo vi /etc/sysctl.conf
#开启系统转发等配置信息
net.ipv4.ip_forward = 1
sudo sysctl -p
#应用刷新配置
B. 配置Strongswan

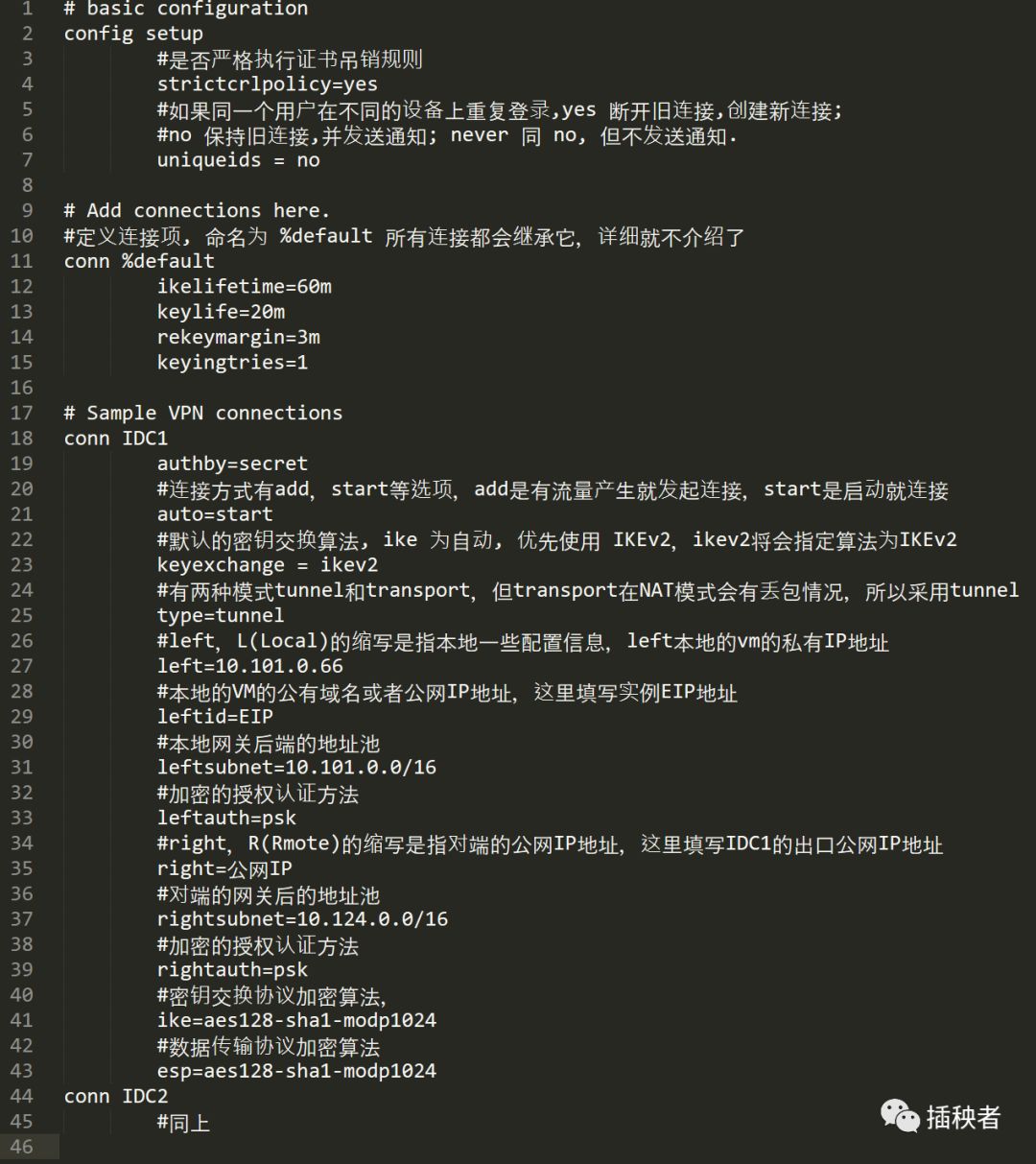

sudo vi /etc/strongswan/ipsec.conf
#编辑配置文件
sudo vi /etc/strongswan/ipsec.secrets
#配置密钥
EIP : PSK “密钥”
sudo strongswan strat /restart
#启动和重启Strongswan
sudo strongswan statusall
#查看连接状态
IDC1和IDC2硬件配置完毕后，查看Strongswan的状态2up现在进行ICMP测试校验。

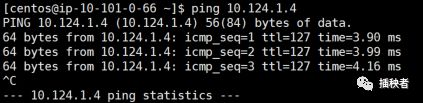

ICMP包测试，ping IDC1测试：

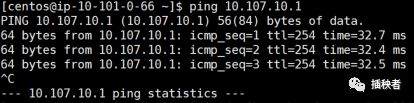

ICMP包测试，ping IDC2测试：
Note: 其中3个配置文件在我的Github里：https://github.com/BoushZhou/AWS
关于Strongswan HA的解决方案，需要借助于集群，时间紧迫后续有空会更新一下，感兴趣的朋友可以自自己先研究一下，HA的参考文献：https://wiki.strongswan.org/projects/strongswan/wiki/HighAvailability
本章节参考文档：
https://wiki.archlinux.org/index.php/StrongSwan
https://wiki.strongswan.org/projects/strongswan/wiki/UserDocumentation
Windows实例：基于Windows Server 2012 RRAS的布署
将会采用Windows ServerRRAS的服务，关于RRAS的服务的介绍这里就不阐述了。那么接下来只需要两个步骤。因为目前支持IKEv2，那我们接下来将打通AWS与IDC1之间的网路。
Setp1：EC2的实例创建。
这里不就不过多阐述了，可以使用本地的镜像传至AWS创建，使用本地的License。前提是创建选择专用类型的机器，如果选用AWS的镜像就采用官方的镜像即可。EC2的路由表和网卡等配置采用以上Linux的配置方法即可。
Setp2：修改Powershell的参数
我创建的EC2是Windows Server 2012 R2版本的，那我们下载R2版本的脚本只须更改一部分参数即可。
脚本下载地址：
2012 R2: https://github.com/BoushZhou/AWS/blob/master/microsoft-rras-windows-server-2012-R2.ps1
2012: https://github.com/BoushZhou/AWS/blob/master/microsoft-rras-windows-server-2012.ps1

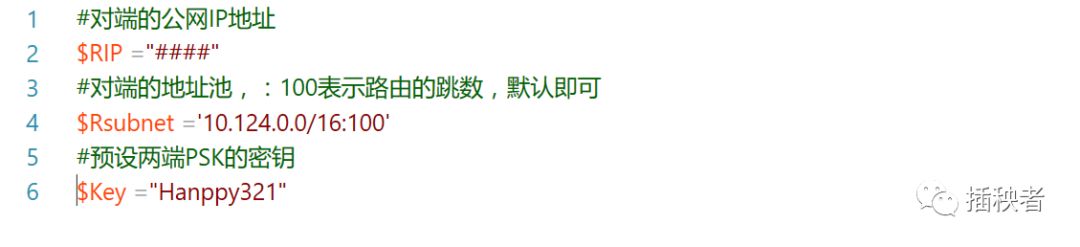

修改3个参数，以管理员身份运行Powershell_ISE ,运行脚本即可，配置运行，对端设备配置好就可以测试。

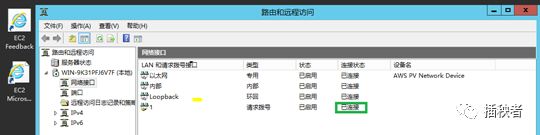

然查看路由和远程访问服务拨号的连接状态。状态已变为：已连接

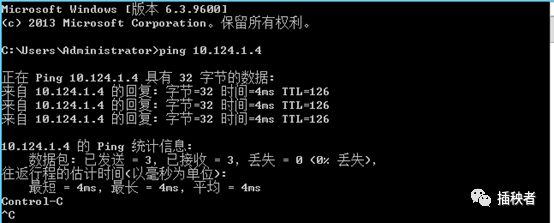

连接成功，接下来ICMP测试一下连通性：
截止目前两个方案测试完毕。
本章节参考文献：
https://blogs.technet.microsoft.com/canitpro/2016/01/11/step-by-step-connect-your-aws-and-azure-environments-with-a-vpn-tunnel/
https://blogs.technet.microsoft.com/networking/2015/03/26/troubleshooting-site-to-site-s2s-vpn-connections-on-hnv-gateway/
