动手学PyTorch | (28) 残差网络(ResNet)

让我们先思考一个问题:对神经网络模型添加新的层，充分训练后的模型是否只可能更有效地降低训练误差?理论上，原模型解的空间只是新模型解的空间的子空间。也就是说，如果我们能将新添加的层训练成恒等映射f(x) =x,新模型和原模型将同样有效。由于新模型可能得出更优的解来拟合训练数据集，因此添加层似乎更容易降低训练误差。然⽽在实践中，添加过多的层后训练误差往往不降反升。即使利用批量归⼀化带来的数值稳定性使训练深层模型更加容易，该问题仍然存在。针对这一问题，何恺明等⼈提出了残差网络(ResNet) 。它在2015年的ImageNet图像识别挑战赛夺魁，并深刻影响了后来的深度神经网络的设计。

1. 残差块

2. ResNet模型

3. 获取数据和训练模型

4. 小结

1. 残差块

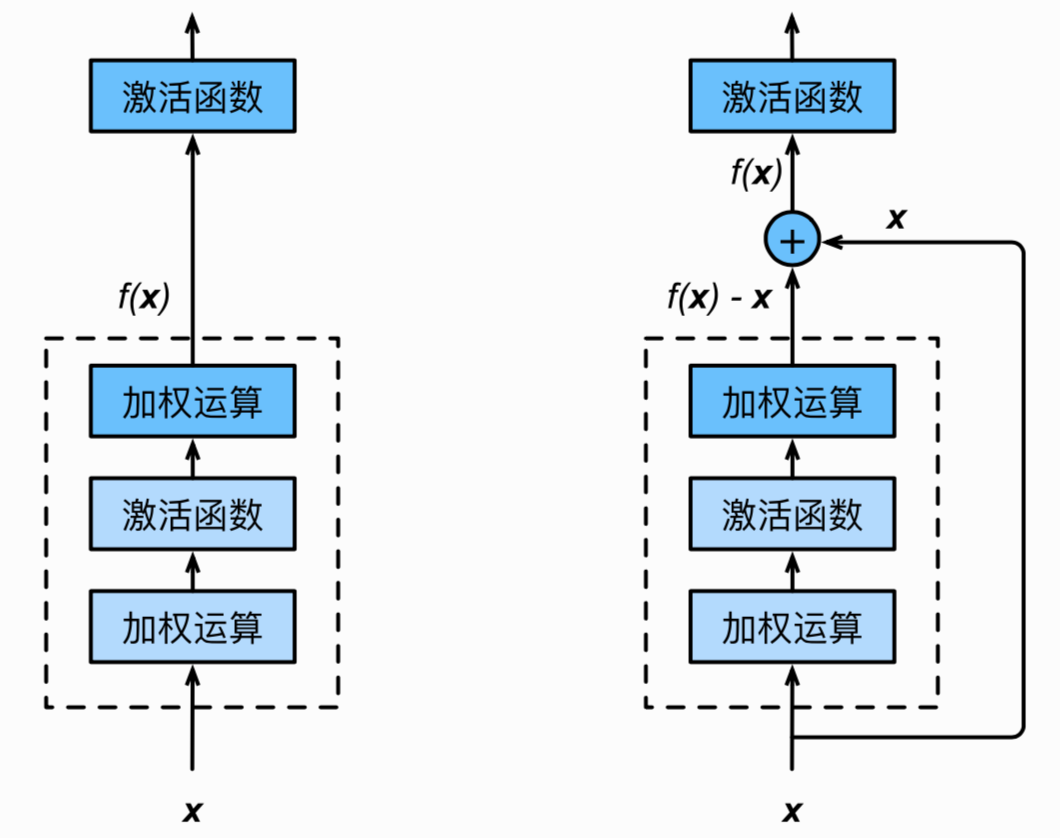

让我们聚焦于神经⽹络局部。如下图所示，设输入为x。假设我们希望学出的理想映射为f(x),从⽽作为下图上方激活函数的输入。左图虚线框中的部分需要直接拟合出该映射f(x),⽽右图虚线框中的部分则需要拟合出有关恒等映射的残差映射f(x)-x.残差映射在实际中往往更容易优化。以本节开头提到的恒等映射作为我们希望学出的理想映射f(x).我们只需将下图中右图虚线框内上方的加权运算(如仿射)的权􏰀重和偏差参数学成0，那么f(x)即为恒等映射。实际中，当理想映射f(x)极接近于恒等映射时，残差映射也易于捕捉恒等映射的细微波动。右图也是ResNet的基础块，即残差块 (residual block)。在残差块中，输⼊可通过跨层的数据线路路更快地向前传播。

ResNet沿⽤了VGG全3*3卷积层的设计。残差块⾥⾸先有2个有相同输出通道数的3*3卷积层。每个卷积层后接⼀个批量归⼀化层和ReLU激活函数。然后我们将输⼊跳过这两个卷积运算后直接加在最后的ReLU激活函数前。这样的设计要求两个卷积层的输出与输⼊形状一样，从⽽可以相加。如果想改变通道数，就需要引⼊一个额外的1*1卷积层来将输⼊变换成需要的形状后再做相加运算。

残差块的实现如下。它可以设定输出通道数、是否使用额外的1*1卷积层来修改通道数以及卷积层的步幅。

import time
import torch
from torch import nn, optim
import torch.nn.functional as F

import sys
sys.path.append(".")
import d2lzh_pytorch as d2l
device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

print(torch.__version__)
print(device)

class Residual(nn.Module):  # 可以把本类保存在d2lzh_pytorch包中方便以后使用
    def __init__(self, in_channels, out_channels, use_1x1conv=False, stride=1):
        super(Residual, self).__init__()
        self.conv1 = nn.Conv2d(in_channels, out_channels, kernel_size=3, padding=1, stride=stride)
        self.conv2 = nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1)
        if use_1x1conv:
            self.conv3 = nn.Conv2d(in_channels, out_channels, kernel_size=1, stride=stride)
        else:
            self.conv3 = None
        self.bn1 = nn.BatchNorm2d(out_channels)
        self.bn2 = nn.BatchNorm2d(out_channels)

    def forward(self, X):
        Y = F.relu(self.bn1(self.conv1(X)))
        Y = self.bn2(self.conv2(Y))
        if self.conv3:
            X = self.conv3(X)
        return F.relu(Y + X)

下⾯我们来查看输入和输出形状一致的情况。、

blk = Residual(3, 3)
X = torch.rand((4, 3, 6, 6))
blk(X).shape

我们也可以在增加输出通道数的同时减半输出的高和宽。

blk = Residual(3, 6, use_1x1conv=True, stride=2)
blk(X).shape

2. ResNet模型

ResNet的前两层跟之前介绍的GoogLeNet中的一样:在输出通道数为64、步幅为2的7*7卷积层后接步幅为2的3*3的最大池化层。不同之处在于ResNet每个卷积层后增加的批量归一化层。

net = nn.Sequential(
        nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3),
        nn.BatchNorm2d(64),
        nn.ReLU(),
        nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

GoogLeNet在后面接了4个由Inception块组成的模块。ResNet则使用4个由残差块组成的模块，每个模块使⽤若⼲个同样输出通道数的残差块。第一个模块的通道数同输⼊通道数一致。由于之前已经使用了步幅为2的最大池化层，所以⽆须减小高和宽。之后的每个模块在第⼀个残差块里将上一个模块的通道数翻倍，并将⾼和宽减半。

下⾯我们来实现这个模块。注意，这里对第一个模块做了特别处理。

def resnet_block(in_channels, out_channels, num_residuals, first_block=False):
    if first_block:
        assert in_channels == out_channels # 第一个模块的通道数同输入通道数一致
    blk = []
    for i in range(num_residuals):
        if i == 0 and not first_block: #模块的第一个残差块
            blk.append(Residual(in_channels, out_channels, use_1x1conv=True, stride=2))
        else:
            blk.append(Residual(out_channels, out_channels))
    return nn.Sequential(*blk)

接着我们为ResNet加⼊所有残差块。这⾥每个模块使用两个残差块。

net.add_module("resnet_block1", resnet_block(64, 64, 2, first_block=True))
net.add_module("resnet_block2", resnet_block(64, 128, 2))
net.add_module("resnet_block3", resnet_block(128, 256, 2))
net.add_module("resnet_block4", resnet_block(256, 512, 2))

最后，与GoogLeNet一样，加⼊全局平均池化层后接上全连接层输出。

net.add_module("global_avg_pool", d2l.GlobalAvgPool2d()) # GlobalAvgPool2d的输出: (Batch, 512, 1, 1)
net.add_module("fc", nn.Sequential(d2l.FlattenLayer(), nn.Linear(512, 10)))

这⾥每个模块里有4个卷积层(不计算1*1卷积层)，加上最开始的卷积层和最后的全连接层，共计18 层。这个模型通常也被称为ResNet-18。通过配置不同的通道数和模块里的残差块数可以得到不同的 ResNet模型，例如更深的含152层的ResNet-152。虽然ResNet的主体架构跟GoogLeNet的类似，但 ResNet结构更简单，修改也更方便。这些因素都导致了ResNet迅速被广泛使⽤。

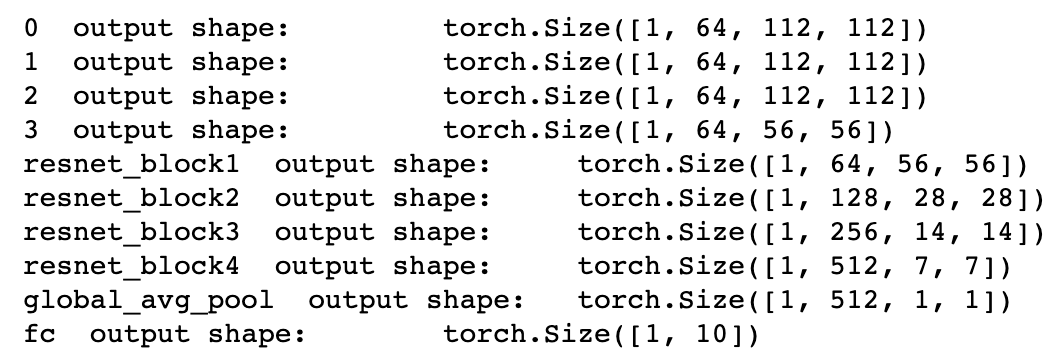

在训练ResNet之前，我们来观察⼀下输⼊形状在ResNet不同模块之间的变化。

X = torch.rand((1, 1, 224, 224))
for name, layer in net.named_children(): #一级子模块
    X = layer(X)
    print(name, ' output shape:\t', X.shape)

3. 获取数据和训练模型

下⾯我们在Fashion-MNIST数据集上训练ResNet。

batch_size = 256
# 如出现“out of memory”的报错信息，可减小batch_size或resize
train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size, resize=96)

lr, num_epochs = 0.001, 5
optimizer = torch.optim.Adam(net.parameters(), lr=lr)

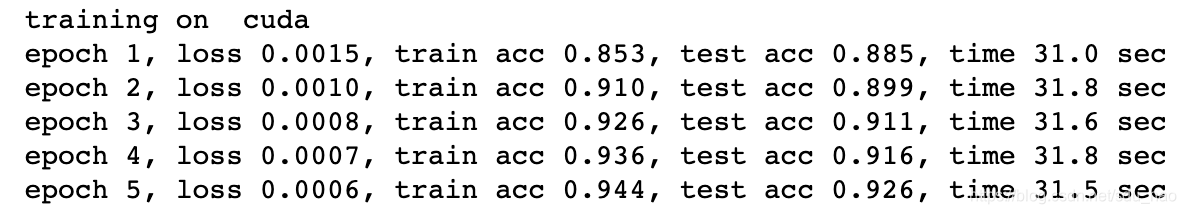

d2l.train_ch5(net, train_iter, test_iter, batch_size, optimizer, device, num_epochs)
