CCNA上机实验_03-VTP

1、实验目的

掌握Trunk的配置
掌握VTP基本操作
理解VTP角色之间的区别

2、拓扑与需求

拓扑：

需求：

1. SW1、SW2和SW3之间的线路需配置为Trunk，采用Dot1q封装协议
2. SW1为VTP Server模式，SW2为VTP Transparent模式，SW3为VTP Client模式，Domain名为 SPOTO， VTP密码为 P@s5w0rd
3. 在SW1上创建VLAN 10 名字为VTP-Server，在SW2上创建VLAN 20 名字为VTP-Transparent，观察SW1~3的VLAN数据库以及VTP状态

3、配置与实现

1. SW1、SW2和SW3之间的线路需配置为Trunk，采用Dot1q封装协议

SW1 & SW2

SWX(config)#interface ethernet 0/0
SWX(config-if)#switchport trunk encapsulation dot1q
SWX(config-if)#switchport mode trunk

SW2 & SW3

SWX(config)#interface ethernet 0/1
SWX(config-if)#switchport trunk encapsulation dot1q
SWX(config-if)#switchport mode trunk

2. SW1为VTP Server模式，SW2为VTP Transparent模式，SW3为VTP Client模式，Domain名为 SPOTO， VTP密码为 P@s5w0rd ，使用VTP 版本2
   SW1

SW1(config)#vtp mode server
Device mode already VTP Server for VLANS.
SW1(config)#vtp domain SPOTO
Changing VTP domain name from NULL to SPOTO
SW1(config)#vtp password P@s5w0rd
Setting device VTP password to P@s5w0rd
SW1(config)#vtp version 2

IOS默认VTP模式为Server，域名和密码为空

SW2

SW2(config)#vtp mode transparent
Setting device to VTP Transparent mode for VLANS.
SW2(config)#vtp domain SPOTO
Domain name already set to SPOTO.
SW2(config)#vtp password P@s5w0rd
Setting device VTP password to P@s5w0rd
SW2(config)#vtp version 2

SW3

SW3(config)#vtp mode client
Setting device to VTP Client mode for VLANS.
SW3(config)#vtp domain SPOTO
Changing VTP domain name from NULL to SPOTO
SW3(config)#vtp password P@s5w0rd
Setting device VTP password to P@s5w0rd
SW3(config)#vtp version 2

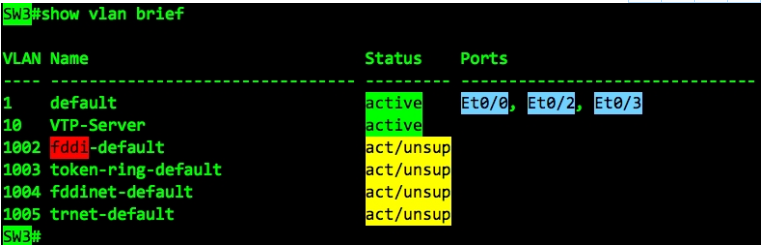

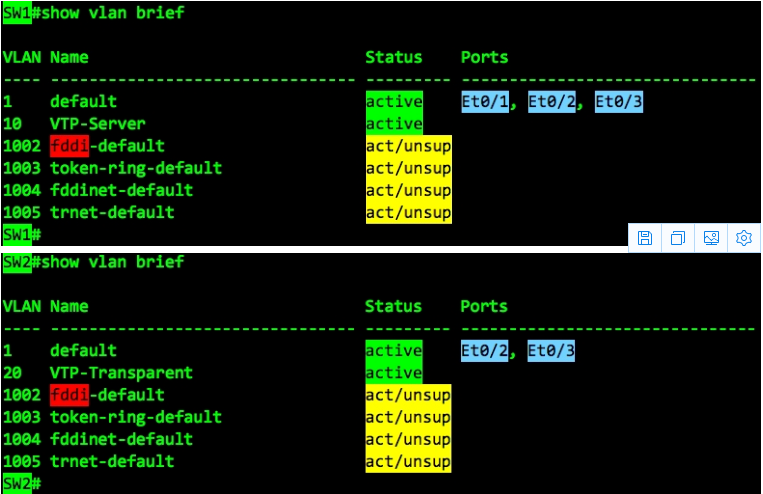

3. 在SW1上创建VLAN 10 名字为VTP-Server，在SW2上创建VLAN 20 名字为VTP-Transparent，观察SW1~3的VLAN数据库以及VTP状态
   SW1

SW1(config)#vlan 10
SW1(config-vlan)#name VTP-Server

SW2

SW2(config)#vlan 20
SW2(config-vlan)#name VTP-Transparent

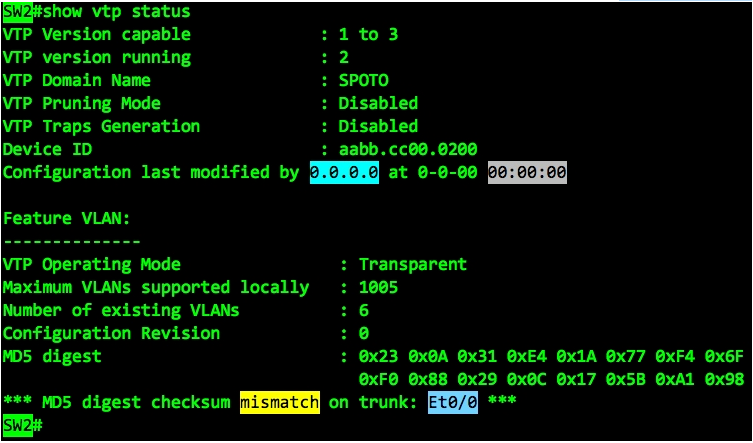

此处出现*** MD5 digest checksum mismatch on trunk: Et0/0 ***
消息，不需理会，SW2为透明模式，不会同步和被同步SW1的VLAN数据库，所以MD5校验不一致也是正常现象

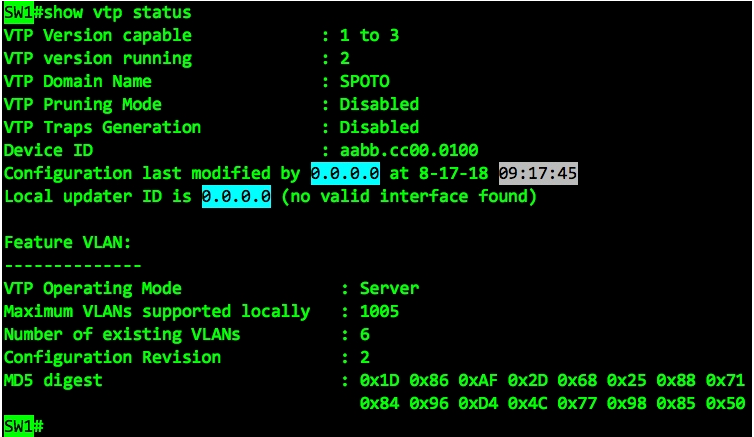

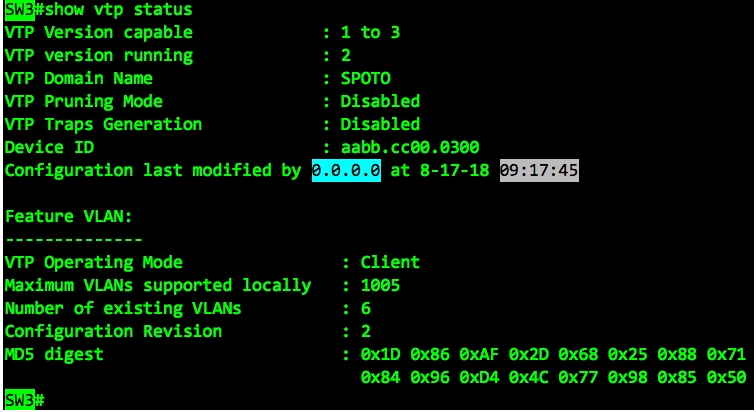

查看SW1和SW3的MD5 digest部分，如果此部分完全一致，则表示VTP已经同步
