分布式调度平台 xxl-job 个人改进（灌水）思路

本人刚入门后端开发，错误之处请批评指正
被导师安排的🌚
本人于2019年9月6日与同事进行的分享

1 xxl-job 是什么

1.1 xxl-job 是什么

轻量级、易扩展的分布式任务调度框架
通过Cron表达式配置计划任务
0 0/30 9-18 ? * MON-FRI 朝九晚六每半个小时执行
支持多语言（Java、Shell、Python、NodeJS、PHP、PowerShell 等，需要执行器部署环境支持），任务逻辑可在 Web 界面编写代码，或在执行器编写代码

1.2 常见任务调度框架

Quartz
Java 常用计划任务框架，虽然 Quartz 可以基于数据库实现作业的高可用，但分布式并行调度方面有所欠缺。
elastic-job
当当开发的弹性分布式任务调度系统，功能丰富强大，采用 zookeeper 实现分布式协调，实现任务高可用以及分片。
xxl-job
是大众点评员工徐雪里于2015年发布的分布式任务调度平台，是一个轻量级分布式任务调度框架，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。

1.3 xxl-job 与 elastic-job 怎么选

xxl-job

核心设计目标是开发迅速、学习简单、轻量级、易扩展
登记在用公司数>228家
开箱即用
持续更新，社区活跃、文档齐全

xxl-job GitHub

elastic-job

初衷面向高并发复杂业务
部署、配置、使用相对复杂
Last commit 一年半前
Latest release 2017.07.10

elastic-job GitHub

1.4 xxl-job 单节点基本架构

调度中心业务无关
执行器业务相关，实现业务逻辑
使用GLUE模式可以直接在监控界面上写业务代码

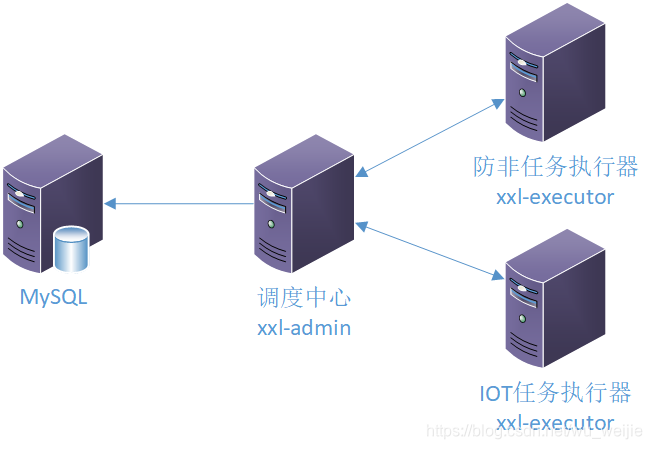

xxl-job 单节点架构图

2 xxl-job HA

2.1 调度中心 HA & 执行器 HA

前提：

每个执行器节点需要在配置中配置所有调度中心地址

缺点：

调度中心地址写死，不便于节点数量调整

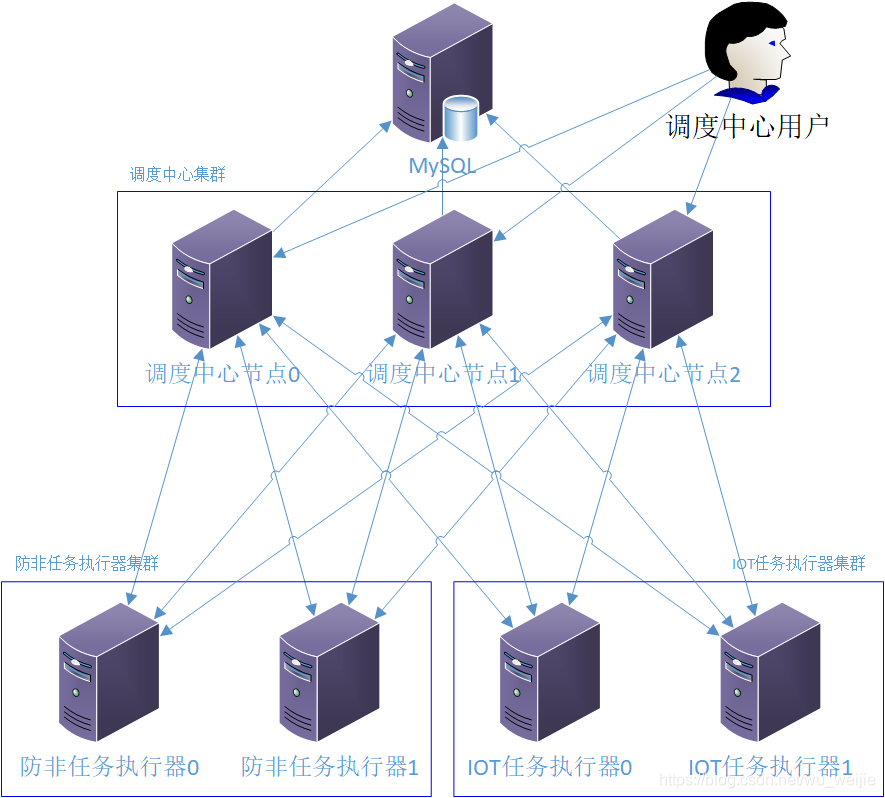

HA without Nginx

2.2 引入 Nginx

已有条件：

调度中心通过数据库维护执行器信息，即执行器无须向所有调度中心注册，只须向其中一个节点注册

引入后：

实现负载均衡、故障迁移等
修改 Nginx 配置即可调整节点
执行器注册到调度中心走 Nginx，调度中心调度任务仍然直接访问执行器

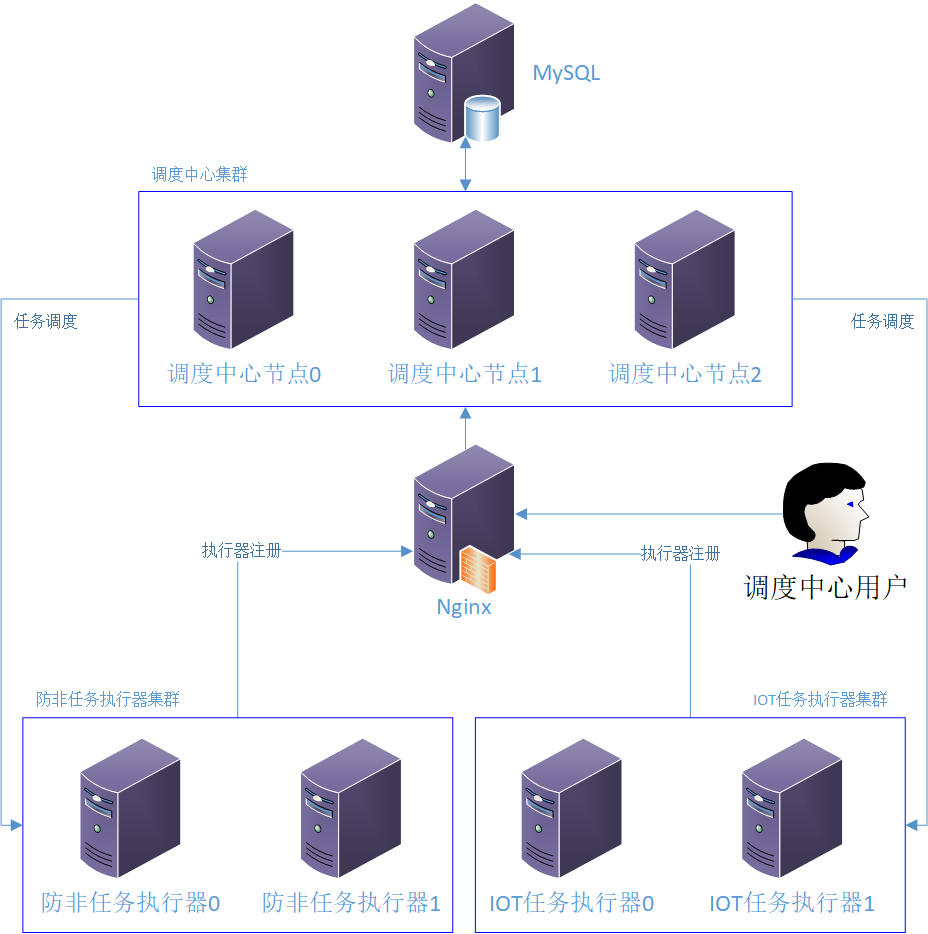

HA with Nginx

2.3 执行器集群 & 可用性

执行器节点部署简单，不依赖数据库，只须确保可访问调度中心以及配置文件正确即可
配置任务时，可以配置各种路由策略（包括：第一个、最后一个、轮询、随机、一致性 HASH、最不经常使用、最近最久未使用、故障转移、忙碌转移等），调度时任务根据策略路由到对应执行器节点
执行器高可用：直接水平扩展

2.4 调度中心集群 & 可用性

调度中心集群的节点之间相对独立、透明，不会感知调度中心其他节点的存在，通过分布式锁进行同步
调度中心各节点数据库等配置保持一致
调度中心各节点所在主机的时钟必须同步（使用 NTP）
调度中心高可用涉及数据库、Nginx （可选）

3 原生实现特点与问题

3.1 任务调度原生实现细节

任务设置 cron 表达式并启动时，根据 cron 表达式计算任务下次调度时间戳（epoch milliseconds），并存到数据库中。
调度中心每秒读取数据库中“下次调度时间”在未来5s之内的任务,筛选条件即 trigger_next_time < System.currentTimeMillis() + 5000，任务进入调度队列后，计算下次执行时间并更新数据。
如果“下次调度时间”早于当前时间，即“过期任务”。若过期超过 5s，从当前时间计算下次执行时间；若过期小于 5s，立即调度一次并从当前时间计算下次执行时间。

mission-table

3.2 原生实现如何保证多个调度中心节点不会重复调度任务

通过分布式锁保证多个调度中心节点不会重复调度任务
如果节点在执行临界区代码时宕机，数据库 Connection 断开，MySQL 连接所对应的线程结束，与该线程相关的事务结束，即释放锁
粗粒度锁，实现简单

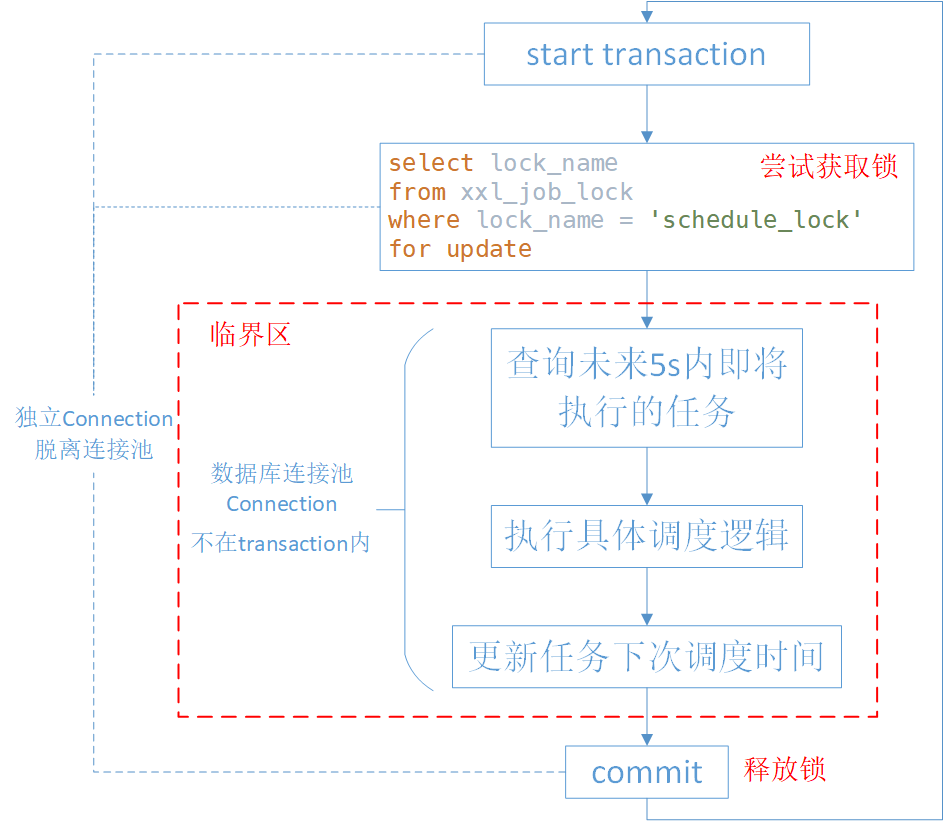

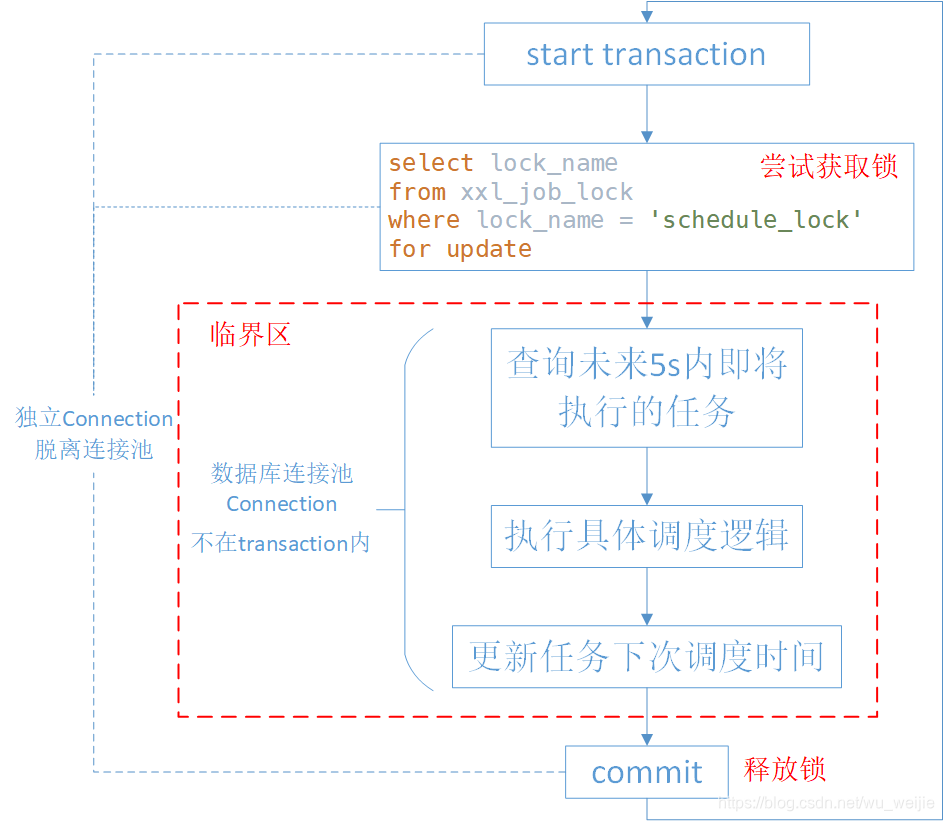

分布式锁流程图

transaction
上面为3个节点的调度中心集群，其中一个节点在临界区中执行任务调度逻辑，另外两个节点因事务阻塞而阻塞

3.3 调度中心原生实现存在的问题

因为多种执行器路由策略（第一个、随机、轮询、哈希、LRU、分片等）的存在，执行器集群中各个节点可以得到充分利用

但调度中心目前的任务调度实现方式存在以下问题：

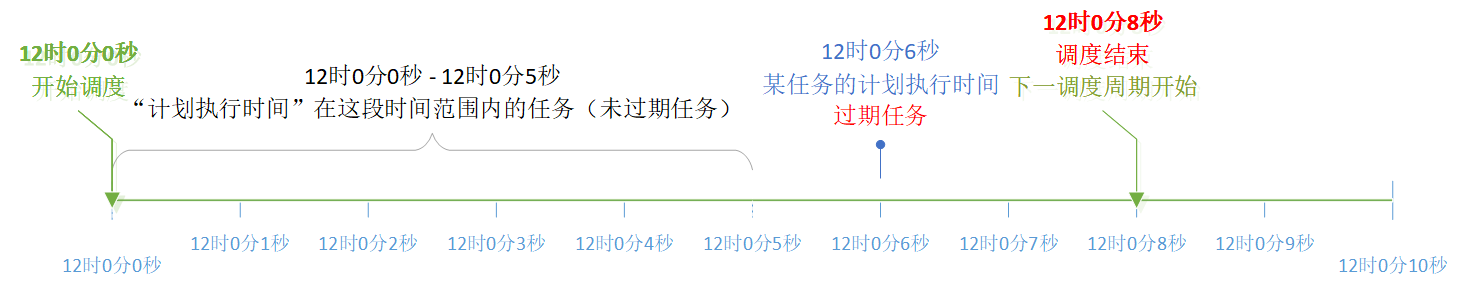

每次调度周期获取“计划执行时间”在未来5s内的任务，如果任务数量过多，节点可能无法在下一个调度周期前完成上一个周期的调度，即一个调度周期实际花费的时间超过5s，就有可能会产生过期任务。
如果任务数量过多且线程池的任务队列使用有界队列，很大概率会使线程池执行拒绝策略，抛出 java.util.concurrent.RejectedExecutionException，导致任务调度失败。如果切换为无界队列，可能会导致任务积压，引发一系列问题。

同一时间任务过多时（任务执行时间过于集中），可能会导致线程池触发拒绝策略

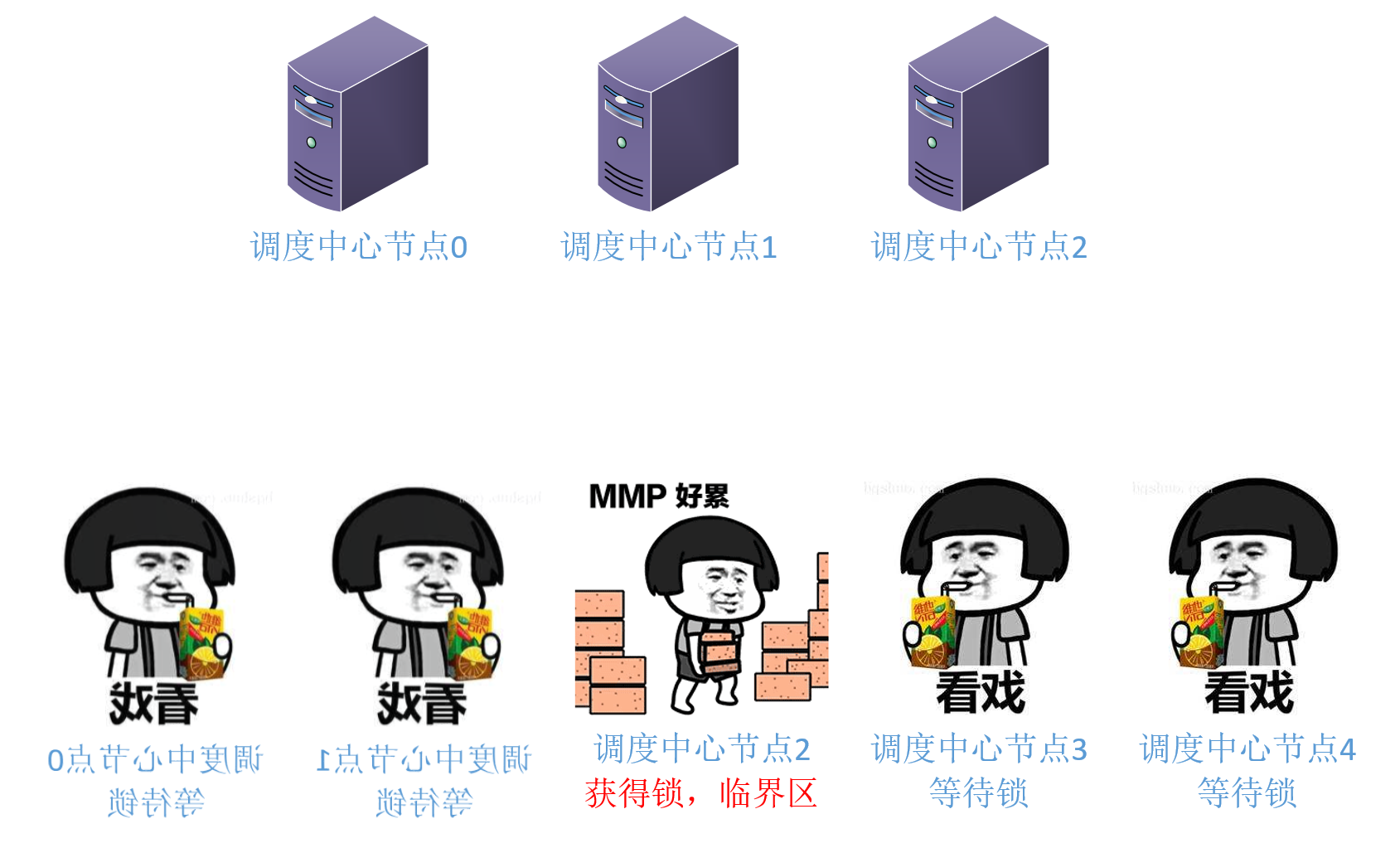

由于分布式锁的存在任务调度多个节点串行化，不能充分利用调度中心集群中的其他节点资源。

serialized

4 任务调度逻辑改进方案

4.1 任务调度逻辑修改方案

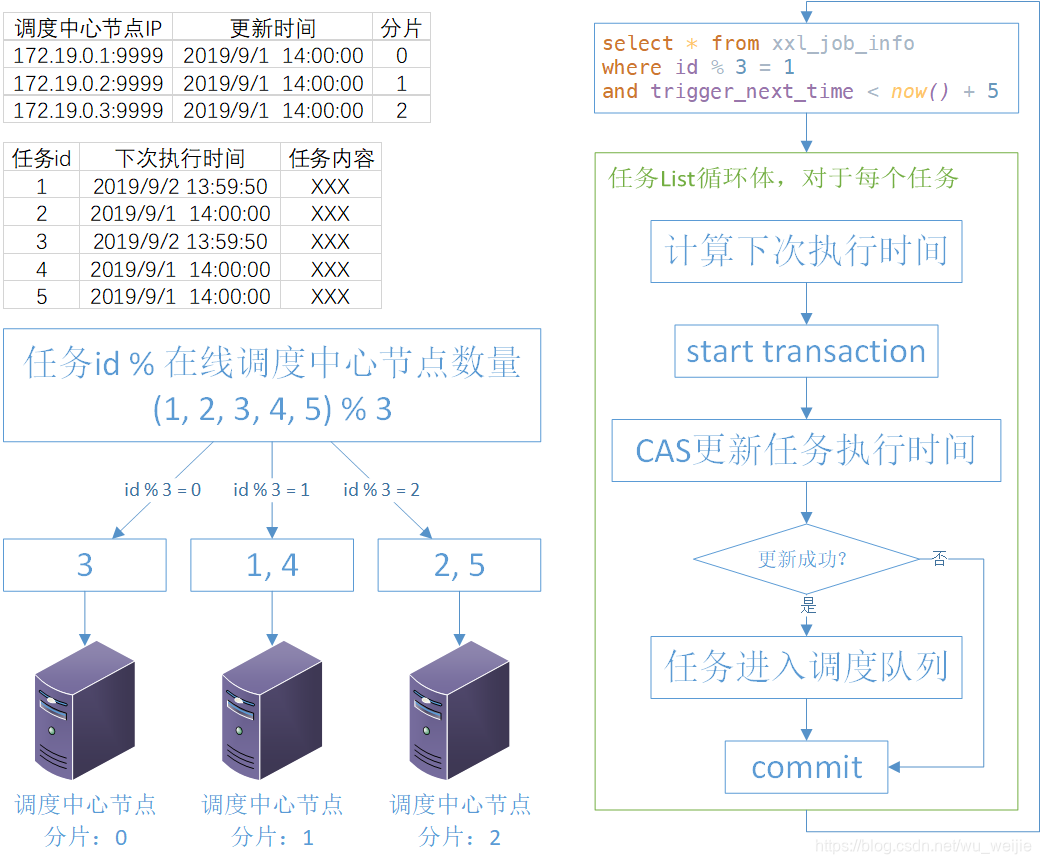

实现任务调度负载均衡。维护一个调度中心在线节点列表，从 0 开始按顺序给每个节点分配一个数值作为分片值。任务被调度时，根据 id（或其他算法）路由到不同的调度中心
更细粒度的锁。调度任务时，通过 CAS 的方式更新任务“下次调度时间”，更新成功后再将任务推到调度队列；若 CAS 失败，则意味着任务可能已被其他节点调度（原因可能是调度中心在线节点数量新增或减少，任务路由也有所变动）
维护调度中心在线节点列表。在应用层或 MySQL Event Scheduler 删除过期节点（可能宕机或断网没有正常注销）

xxl-job-improved

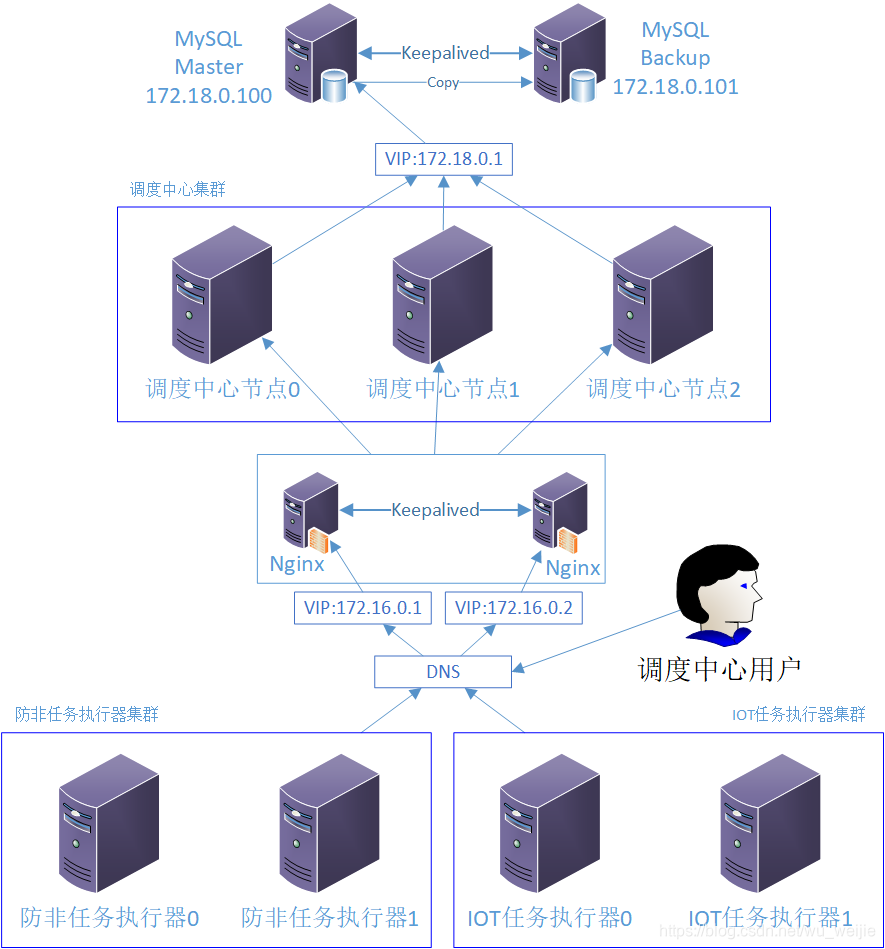

5 高可用架构改进

5.1 Nginx–调度中心集群唯一出口

作为调度中心唯一出口，Nginx 部署需要高可用方案

Keepalived

VRRP（虚拟路由冗余协议）
管理 LVS (Linux Virtual Server)
心跳检测、故障切换

Nginx + Keepalived 模式：

主备模式
互为主备

5.1.1 Nginx + Keepalived 主备模式

正常情况下，Master 节点对外服务，Backup 节点处于空闲状态
如果 Backup 收不到 Master 节点的心跳包，则认为 Master 节点出现故障，此时 VIP (Virtual IP) 切换到 Backup 节点对外提供服务

缺点

Master 节点正常工作时，Backup 节点处于空闲状态，资源利用率低

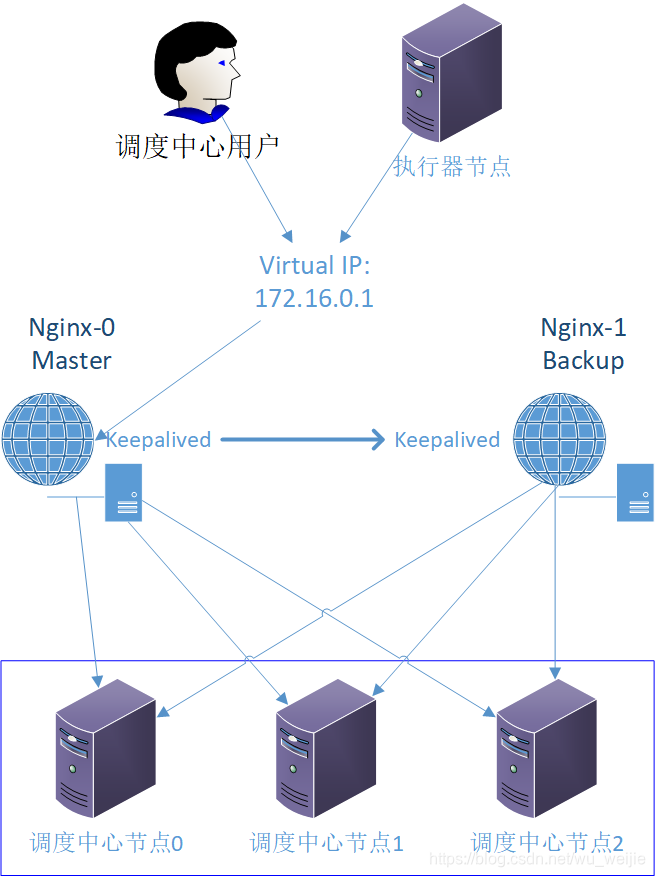

nginx-master-backup
主节点工作，备份节点空闲

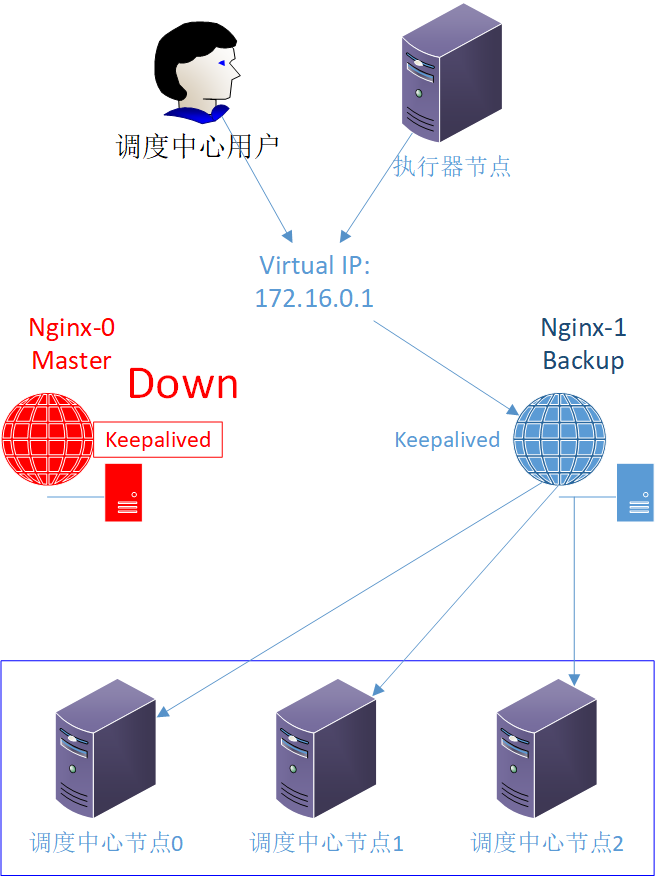

nginx-master-down
主节点宕机，备份节点工作

5.1.2 Nginx + Keepalived 互为备份

正常情况下，多个节点对应多个 VIP (Virtual IP) 对外提供服务
DNS能够提供简单的负载均衡服务（例如轮询）
如果某个 VIP 对应的节点出现故障，则将该 VIP 切换到其他正常工作的节点

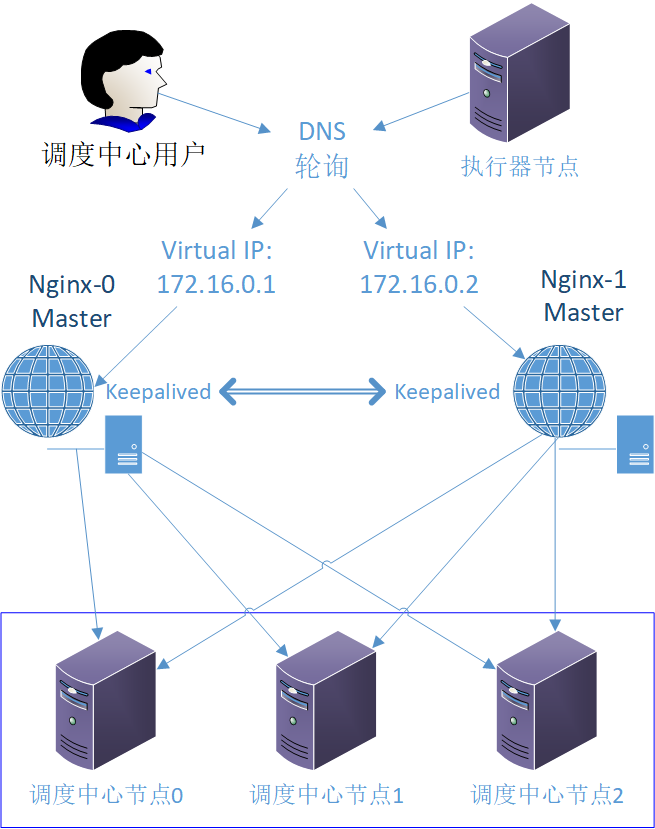

nginx-double-backup 两个节点正常工作，负载均衡

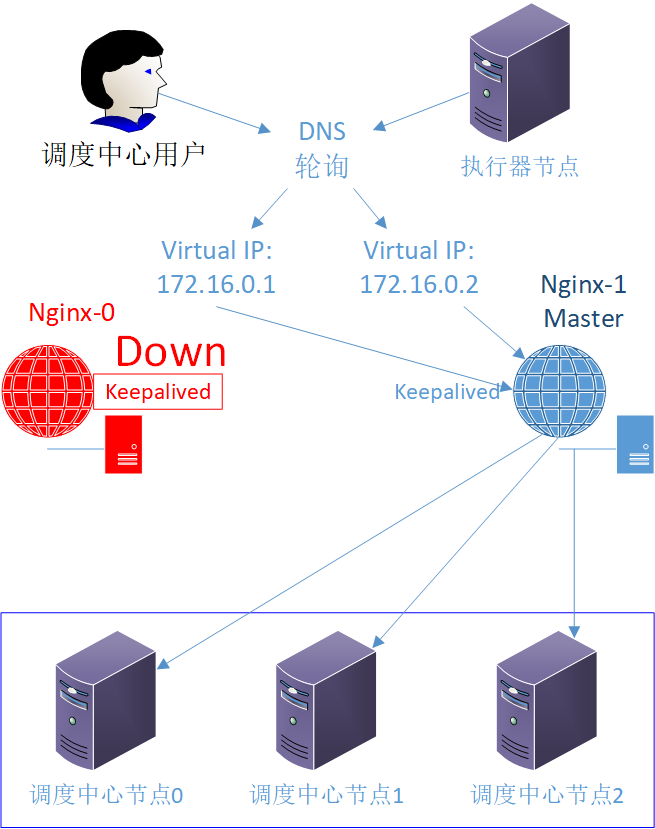

nginx-double-master-down 其中一个节点宕机，请求集中在另一个节点

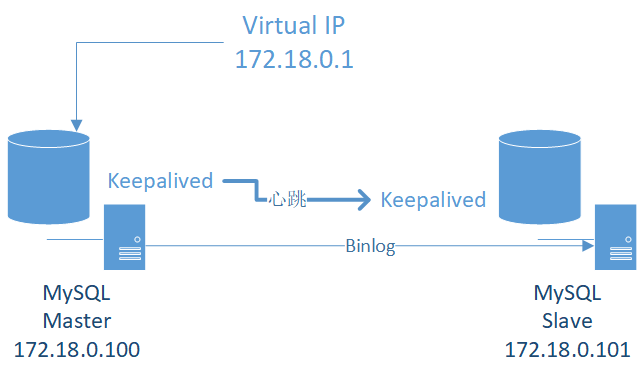

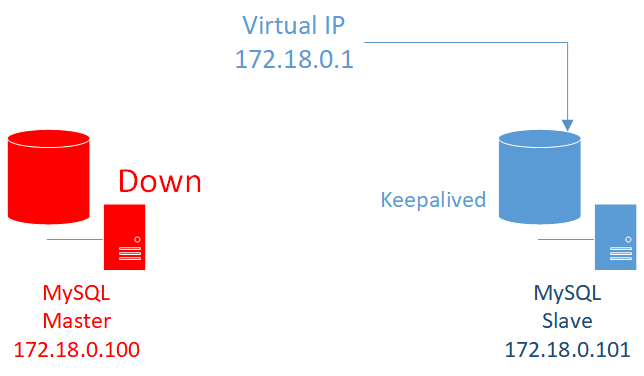

5.2 MySQL 高可用

本人对 MySQL 的多节点部署不熟悉，此处仅仅简单提一下

MySQL 目前有很多集群方案可选，适用于各种场景。由于 xxl-job 框架使用 MySQL 实现分布式锁，如果不修改调度中心任务调度的实现，除了考虑一致性、可用性的同时，还需要考虑集群方案须支持调度中心实现分布式锁的方式。
个人理解，任务调度需要避免停机或遗漏，在 CAP 中满足 P 的情况下尽量提高 A；xxl-job 集群总体架构相对简明，选择 MySQL 集群方案时，在满足 AP 的情况下，优先考虑无侵入性、部署与维护相对简单的方案，避免调度系统技术复杂度过高

常见 MySQL 集群方案
