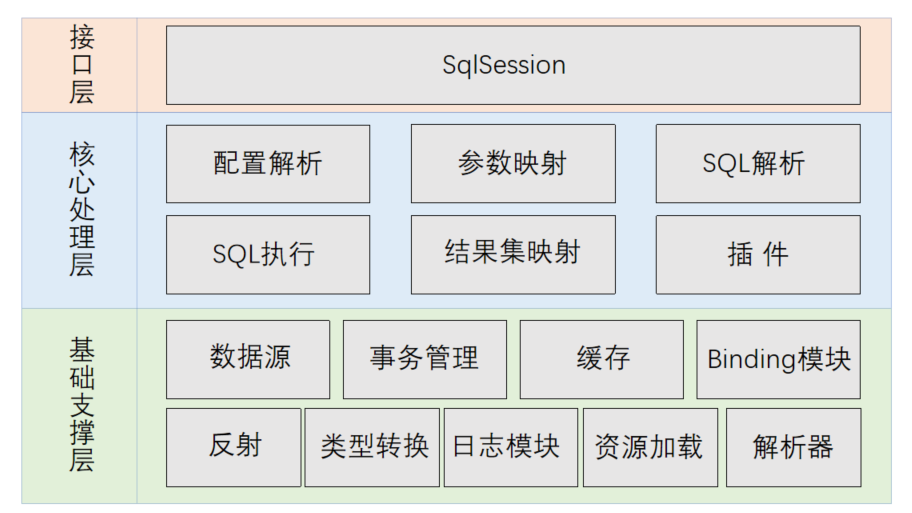

整体架构

这只是对mybatis的一个逻辑划分。

接口层：通过SqlSession类提供对外接口，屏蔽了后续的复杂处理逻辑

处理器层：主要负责执行sql，返回结果

基础支撑层：对一些基础功能进行封装，为核心处理层提供支持

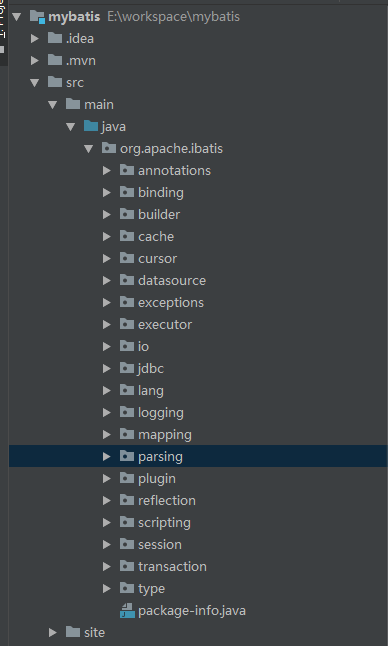

代码结构

mybatis的代码结构非常严谨。

Mybatis中的设计模式

设计模式在mybatis的应用：

SqlSession使用门面设计模式；

日志模块使用适配器模式；

数据源模块使用工厂模式；
数据库连接池使用策略模式；

缓存模块使用装饰器模式；

Executor模块使用模板方法模式；

Builder模块是用了创造者模式

Mapper接口使用了代理模式；

插件模块使用了责任练模式；

Mybatis 快速入门

public class MybatisTest extends BaseTest {

    private SqlSessionFactory sqlSessionFactory;

    @Before
    public void init() throws IOException {
        String resource = "config/mybatis-config.xml";
        try (InputStream inputStream = Resources.getResourceAsStream(resource)) {
            // 1.读取mybatis配置文件创SqlSessionFactory
            sqlSessionFactory = new SqlSessionFactoryBuilder().build(inputStream);
        }
    }

    @Test
    // 测试自动映射以及下划线自动转化驼峰
    public void quickStart() throws Exception {
        // 2.获取sqlSession
        try (SqlSession sqlSession = sqlSessionFactory.openSession()) {
            initH2dbMybatis(sqlSession);

            // 3.获取对应mapper
            PersonMapper mapper = sqlSession.getMapper(PersonMapper.class);
            // 4.执行查询语句并返回结果
            Person person = mapper.selectByPrimaryKey(1L);
            System.out.println(person.toString());
        }
    }
}

Mybatis执行流程

new SqlSessionFactoryBuilder().build(inputStream);：读取mybatis配置文件构建SqlSessionFactory。
sqlSessionFactory.openSession();：获取sqlSession资源
sqlSession.getMapper(PersonMapper.class);：获取对应mapper
mapper.selectByPrimaryKey(1L);：执行查询语句并返回结果

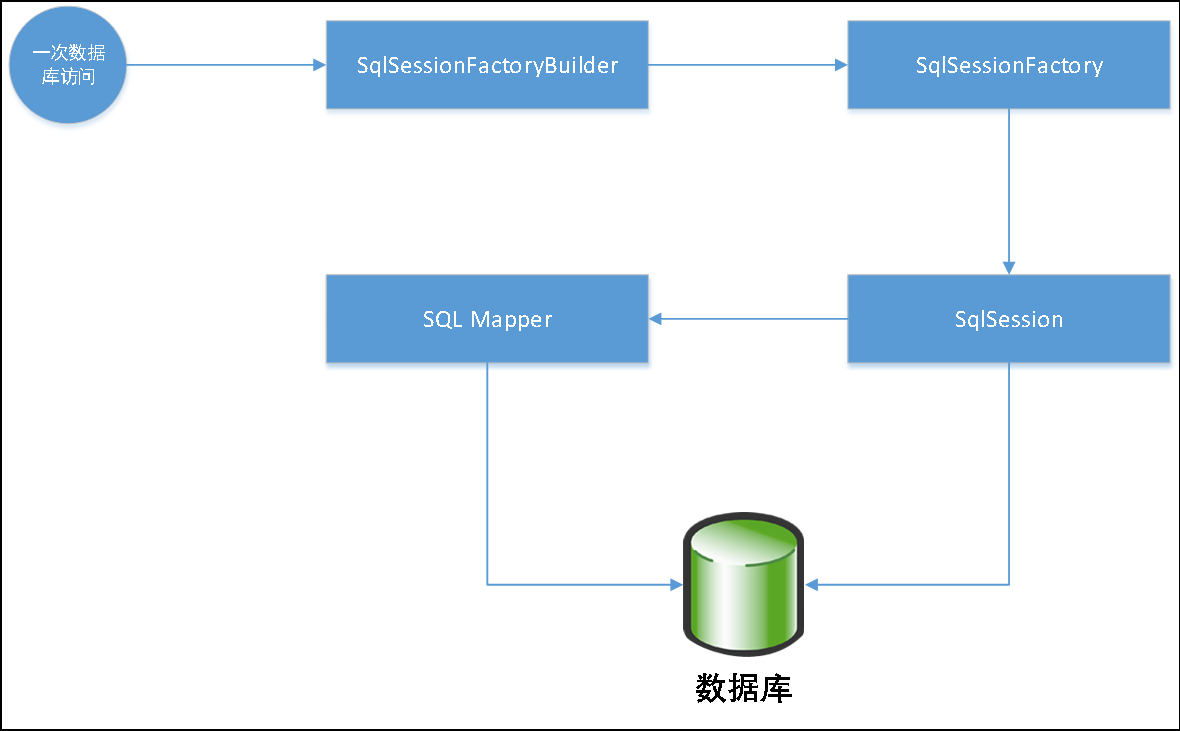

上图是mybatis的执行流程，由此我们可以看出mybatis的核心类有4个：

SqlSessionFactoryBuilder，SqlSessionFactory，SqlSession，SQL Mapper

SqlSessionFactoryBuilde：读取配置信息(XML文件)，创建SqlSessionFactory，建造者模式，方法级别生命周期；

SqlSessionFactory：创建Sqlsession，工厂单例模式，存在于程序的整个应用程序生命周期；

SqlSession：代表一次数据库连接，可以直接发送SQL执行，也可以通过调用Mapper访问数据库；线程不安全，要保证线程独享，方法级生命周期；

SQL Mapper：由一个Java接口和XML文件组成，包含了要执行的SQL语句和结果集映射规则。方法级别生命周期；

Mybatis核心流程三大阶段

mybatis的核心流程主要分为一下三个阶段：

初始化阶段：读取注解和xml中的配置信息，创建配置对象并完成各个模块的初始化工作；

代理阶段：封装iBatis编程模型，使用mapper接口开发；

数据读写阶段：通过sqlSession完成sql解析、参数映射、sql执行、结果的解析；

**源码注释：https://github.com/xiaolyuh/mybatis

来源：CSDN

作者：milaier

链接：https://blog.csdn.net/milaier/article/details/104098285
