PPP（Pointment-to-point Protocol）协议是一种点到点链路协议，主要用在全双工的同异步链路上进行点到点的数据传输。
这里我们使用两台路由器模拟
PPP链路建立过程
开始是
Dead阶段：这个阶段表示物理层没有连接，也就是链路Down。
Link Establishment（链路建立）阶段：
此时物理层有连接，LCP开始链路层基本建立工，首先发送配置请求（configuration request里面带有自己想要的参数，如果对方同意，就回确认消息，如果对方不同意，就返回不同意或者弹出
（reject）消息不接受，那么本端就会再次发送request使用新的参数，最终如果双方协商成功了，就进入LCP open状态，证明底层链路创建成功，下一步开始认证，如果失败进进入dead状态。
这里通过抓包，发现在链路建立阶段，发送了配置请求，并且对方同意建立了。

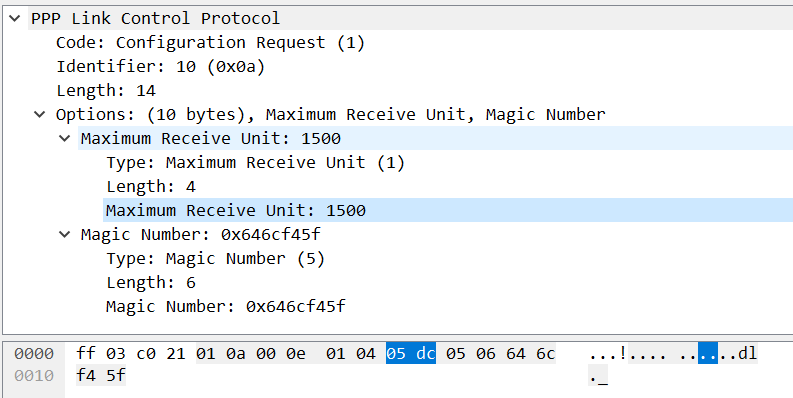

让我们来看看请求包里面的参数。
我们来看以下携带的基本选项：
MRU：定义最大携带数据包（接收）
Magic—Number：用来检测环路和不正常的连接错误
认证方式，这里我们没有配置认证，所以报文里面无认证方式。
Quality-Protocol：定义是否要使用链路质量监控
Authentication-Protocol:认证方式
Authentiicate阶段（验证阶段）
默认情况下，PPP链路不进行验证，如果要求验证，在链路建立阶段必须制定验证协议。PAP或者CHAP，认证成功进入下一阶段网络层协议阶段，认证失败就进入Termination阶段（终止连接。）
PAP
PAP验证协议为两次握手验证，口令为明文，验证过程仅在链路初始建立阶段进行，当链路建立阶段结束后，用户名密码将由被验证方重复的在链路上发送给验证方，直到验证通过或者终止。
AR2是验证方，AR1是被验证方。
首先通过配置，在验证方创建本地用户设置密码，并开启PAP认证协议。
在进入AAA，（认证，审计，授权）创建一个本地用户名PAP，密码huawei，权限为15（最高）的用户。
将用户设置为PPP协议专用。
接下来我们去端口开启认证协议为PAP

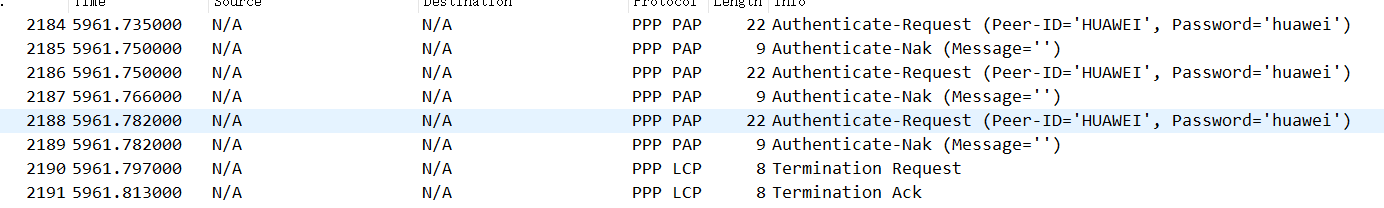

我们查看接口s2/0/0 协议那里是Down状态，我们看看抓包。
开始Link Establishment 链路建立阶段成功，对方也回了ACK同意，进入认证阶段。发现，请求终止，对方也同意了。原因是，被验证方没有通过验证。
所以我们接下来在AR1（被验证方上配置）

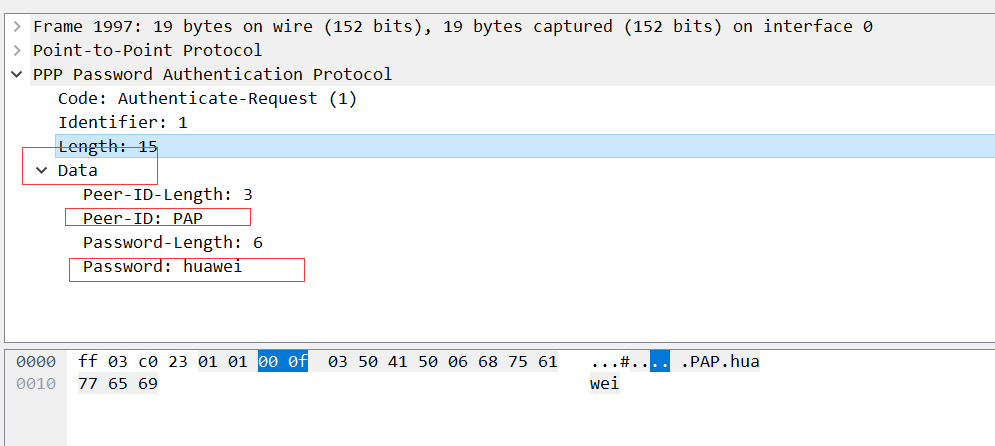

通过抓包发现，被验证方向验证方发送Authenticate-Reauest，里面包含了用户名和密码，由于是明文。我们通过抓包可以清清楚楚看见用户名和密码。
而验证方收到验证请求，查看里面的用户名密码，发现和本地用户对上。用户名密码完全正确，认证通过。回一个Authenticate—ACK
如果不通过就会回Authenticate–Nck
然后请求终止。

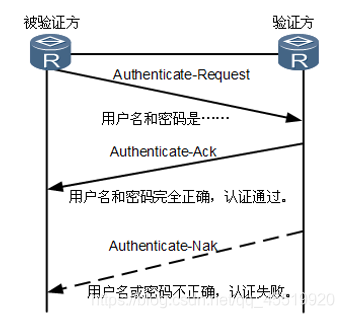

PAP总结如下图
CHAP验证过程
CHAP验证协议为三次握手协议，它只在网络上传输用户名，并不传输用户密码。所以安全性要比PAP高。
验证方创建用户，端口开启认证等等我们就忽略了。
然后我们在被验证方AR1端口S2/0/0上配置用户名密码
通过抓包观察到的过程1.链路建立阶段2.认证阶段，也通过了。

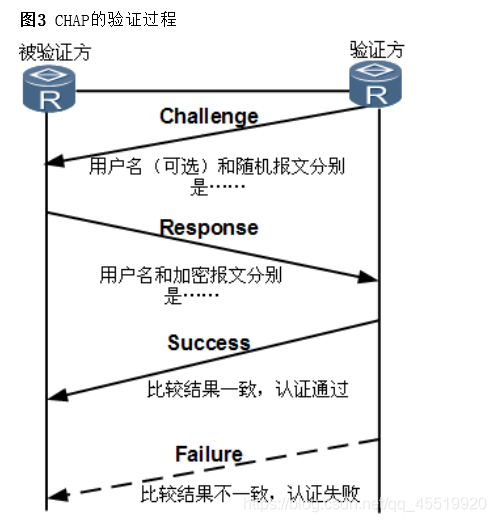

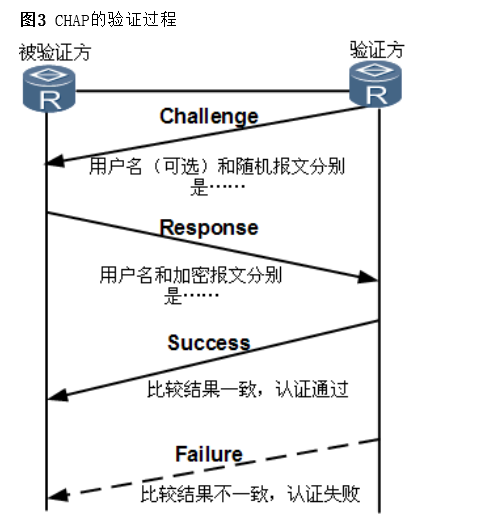

我们来分析一波，CHAP协议验证过程。
- 首先由验证方主动发送验证请求，我们称之为“挑战”验证方向被验证方发送一些随机产生的报文（challenge），并且同时将本端的用户名附带一起发送给被验证方。

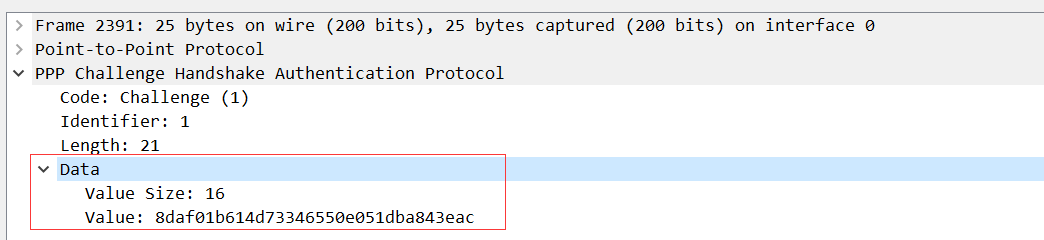

我们来看看Challenge包里面Date数据
1.挑战信息里面包括（用户名1，和一个随机数）
2.AR1被验证方收到挑战信息后，查找用户名1对应的password1，然后将这个password和验证方发来的挑战信息里面的随机数做哈希，得到password+随机数=hash1，然后将自己的用户名+刚刚算出来的hash1发过去，（Respose）
3.验证方AR2收到被验证方AR1发过来的Respose后，将查找包里面发过来的用户名对应的密码password2,然后和开始挑战信息（challege)发过去的随机数，做哈希。也就是password2+随机数=hash2.
当hash1=hash2时验证通过。
回复：success
不一致：Failure 认证失败。
其实总结起来，也还是对比用户名和密码的过程。
因为双方发送的随机数还是一样的。
CHAP的双向认证，也是如此。
接下来我们对比一下CHAP和PAP验证过程 - PAP认证中，口令以明文方式在链路上发送，完成PPP链路建立后，被验证方会不停地在链路上反复发送用户名和口令，直到身份验证过程结束，所以安全性不高。当实际应用过程中，对安全性要求不高时，可以采用PAP认证建立PPP连接。
- CHAP认证中，验证协议为三次握手协议，他只在网络上传输用户名，并不传输密码，一次安全性比PAP认证高当实际应用过程中，对安全性要求较高时，可以采用CHAP认证建立PPP连接。
认证阶段完成，进入下一阶段。
Network阶段（网络层协商阶段）
PPP完成了前面几个阶段，通过NCP协商来选择和配置同一个网络层协议，并进行网络层参数协商。每个NCP协议可在任何时候打开和关闭，当一个NCP状态机变成Opened状态，则PPP就可以开始在链路上承载网络层数据传输。
Terminate阶段（网络终止阶段）
PPP能在任何时候终止链路。当载波丢失、认证失败或管理员人为关闭链路等情况均会导致链路终止。

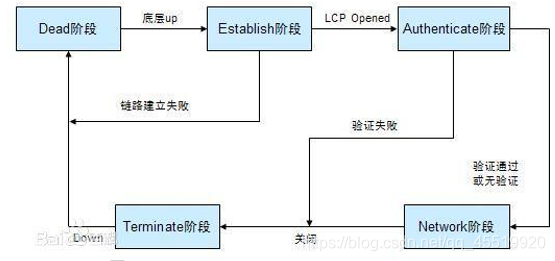

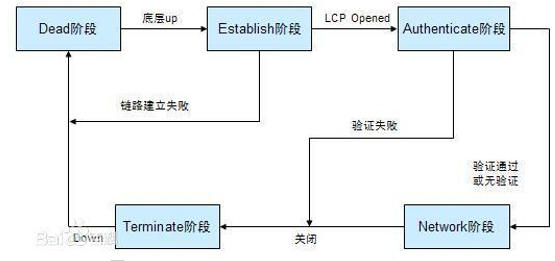

总结PPP建立过程如下图
一个典型的PPP链路建立过程分为三个阶段：
阶段1：链路建立阶段
物理层可用时，PPP首先进行LCP协商，协商的内容包括工作方式是SP还是MP，验证方式，最大传输单元（MRU）等。LCP协商通过后，状态变为Opened，表示链路已经建立。
阶段2：认证阶段
这个阶段是可选，如果配置了认证，就进入认证阶段，在认证阶段可以选择PAP认证或者CHAP认证，建议配置CHAP认证，因为安全。认证通过后，就进入network协商阶段。如果没配置认证，就直接进入network协商阶段。
阶段3：网络层协议阶段.
：网络层协议阶段 PPP完成前面的阶段后，每一个网络层协议（例如IP、IPX或者AppleTalk）必须通过各自相应的 NCP分别进行协商。NCP协商支持IPCP协商，IPCP协商主要包括双方的IP地址。当一个NCP处于 Opened状态时，该网络层协议就可以通过这条链路发送报文了。
这样，经过三个阶段以后，一条完整的PPP链路就建立起来了
