I2C协议简介

I2C通信协议(Inter-Integrated Circuit)是由Phiilps公司开发的，它引脚少，硬件实现简单，可扩展性强，不需要USART、CAN等通信协议的外部收发设备，被广泛的应用在系统内多个集成电路(IC)间通讯。

它是一个多设备总线，即总线可以挂载多个I2C通信设备，支持多个通讯主机及多个通信从机。I2C总线只使用两条总线线路，一条双向串行数据线(SDA)，一条串行时钟线(SCL)。

每条连接到总线的设备都有一个独立的地址(7位地址或者10位地址)，主机可以利用这个地址进行不相同设备之间的访问。

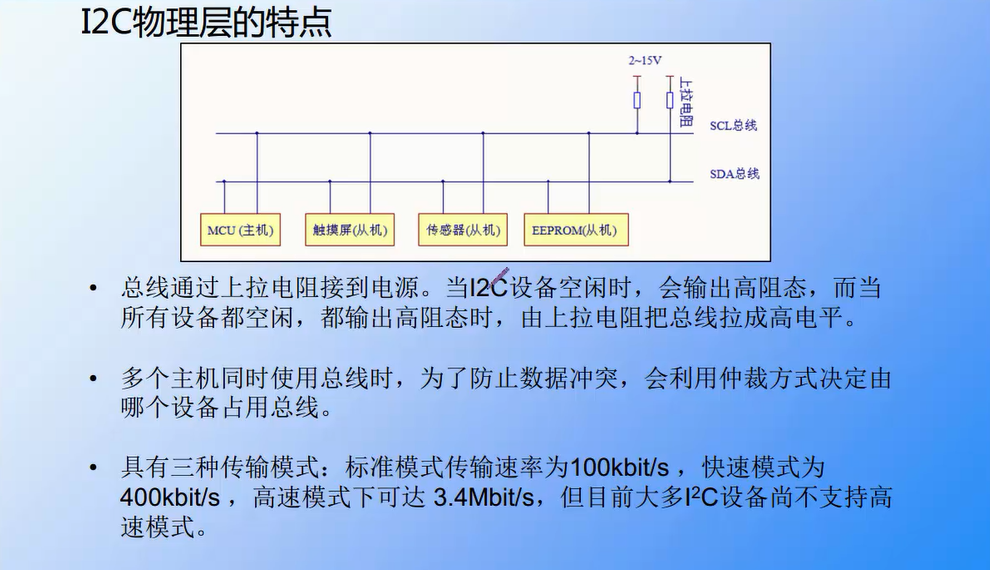

I2C物理层

在电路中有三种状态

①高电平表示逻辑 1

②低电平表示逻辑 0

③高阻态

当通讯设备为高阻态时，即电阻很大，就像和总线断开一样

当通讯设备想表达逻辑1的时候或者空闲时，都要设置高阻态

所以当配置I2C引脚时不能配置成推挽输出，而是要配置成开漏输出(一般用在总线上输出高阻态)

总线数目受到电容限制

I2C协议层

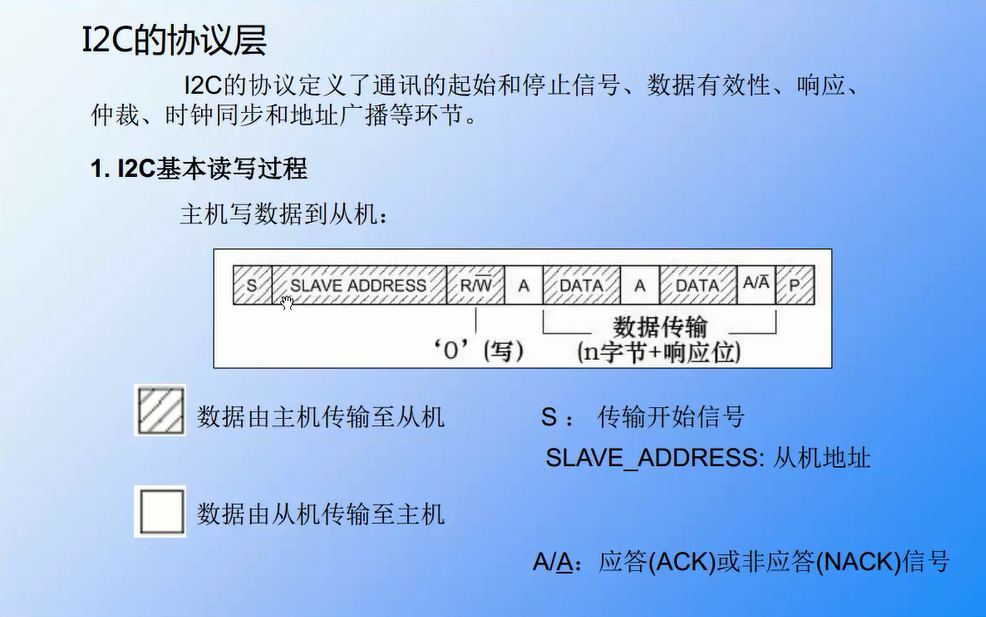

主机写数据到从机

主机先广播从机的地址，在地址后面的这一位表示读写位，0表示写，当有这个地址的从机时，从机会回复一个应答位(ACK)，然后主机向从机写数据，每发一个字节的数据，从机会回复一个应答位，当从机无法接收数据时，会回复给主机一个非应答信号，主机会发送一个停止位

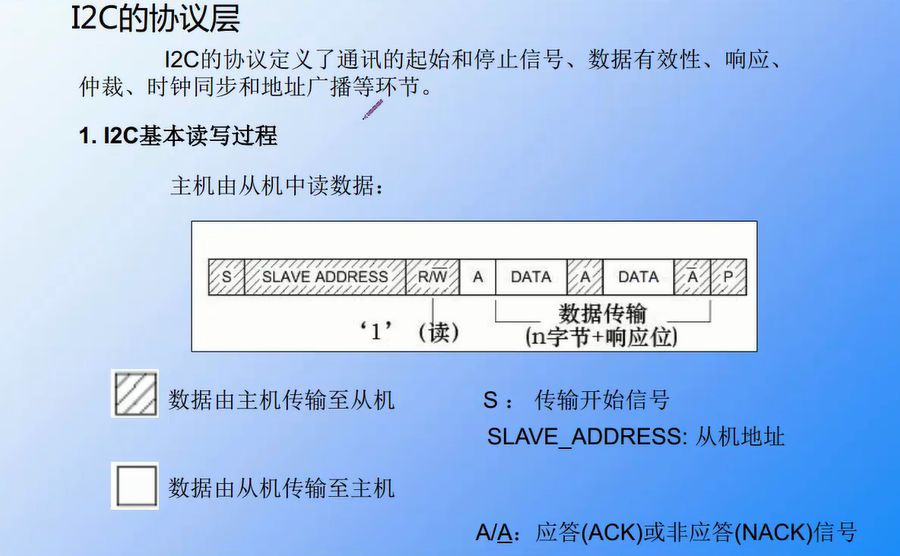

主机由从机读数据

由从机读数据与写数据到从机略有不同，首先读写位不同，因为是读数据所以读写位为1，然后从机向主机发送数据，主机来回复应答信号，当主机不在接收数据时，主机会回复一个非应答信号，并发送一个停止信号，注意这里的停止信号也是主机发送的。

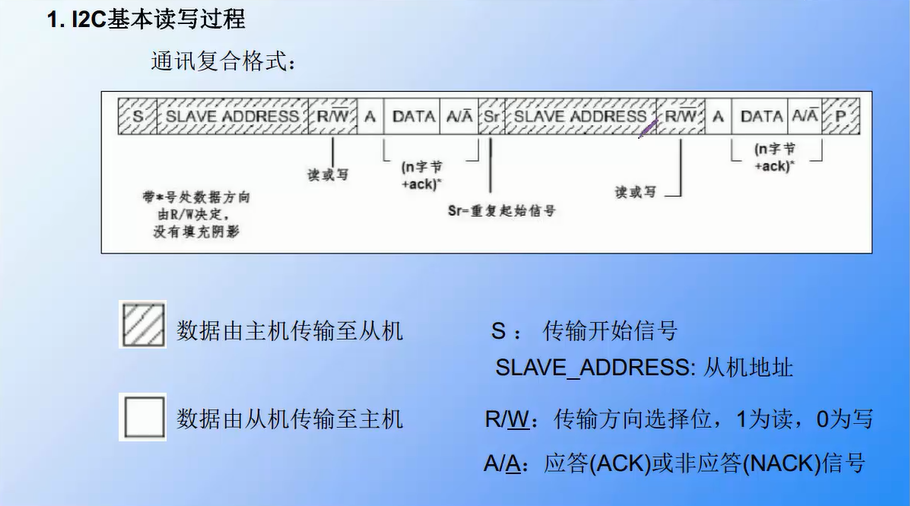

复合格式

是由写后读复合而成

写方向（设备地址）---写入数据（存储器的内部地址或寄存器）即先选择由从机哪个地址开始，再来读和写

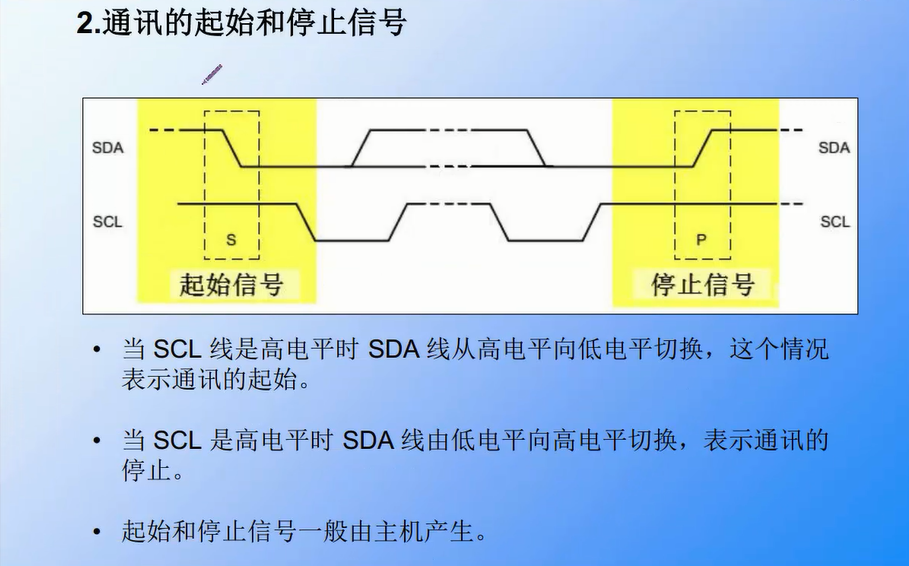

通讯的起始和停止信号

起始和停止信号都是由主机产生的

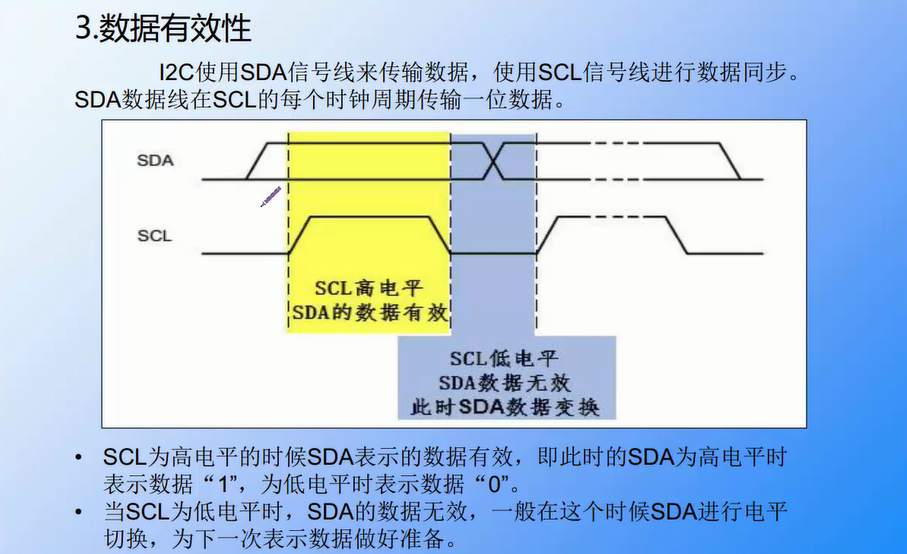

数据有效性

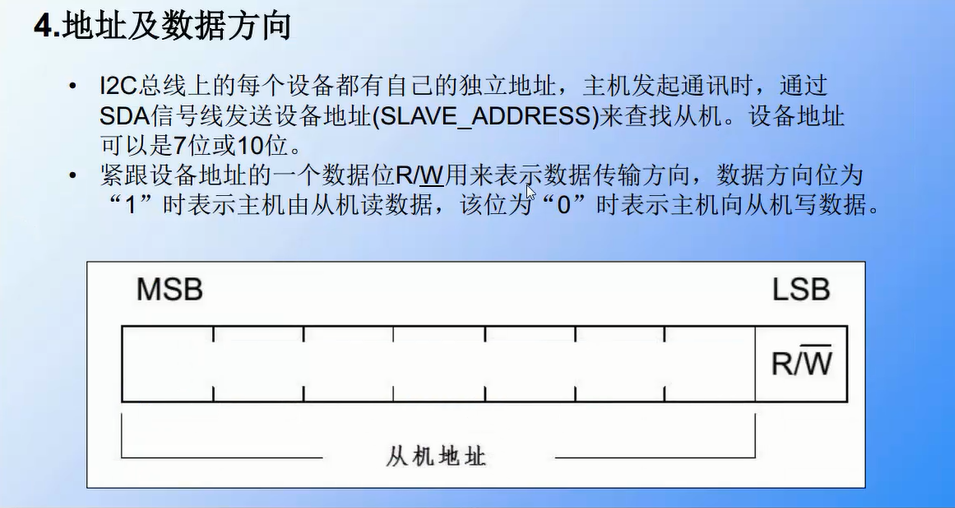

地址及数据方向

1个字节（8位）

7位的设备地址+1个读写位

举例：

0x78 + 1 =8位设备的读地址 = 0xF1

0x78 + 0 =8位设备的写地址 = 0xF0

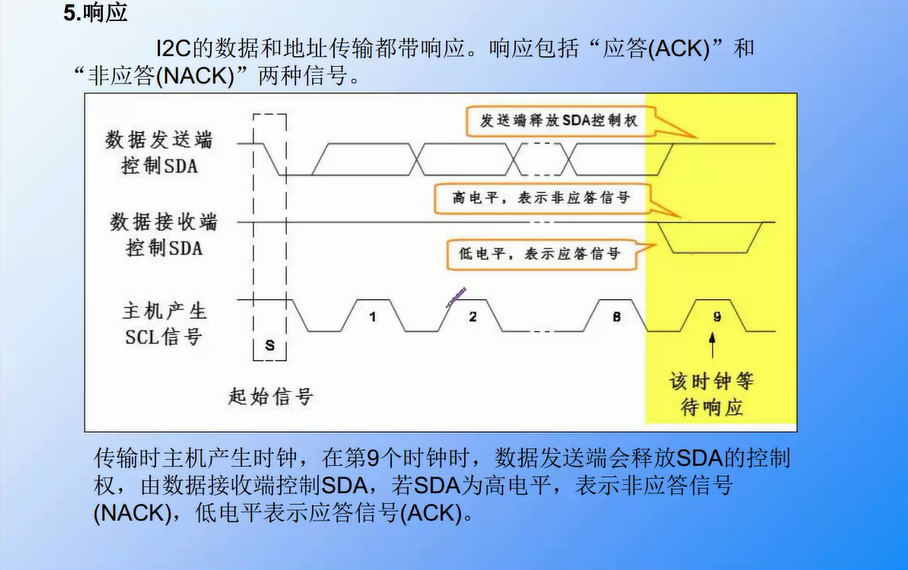

响应

当主机向从机写数据时，主机的数据位会在应答位时主动释放数据线SDA的控制权 ，来接收从机数据线SDA的应答信号

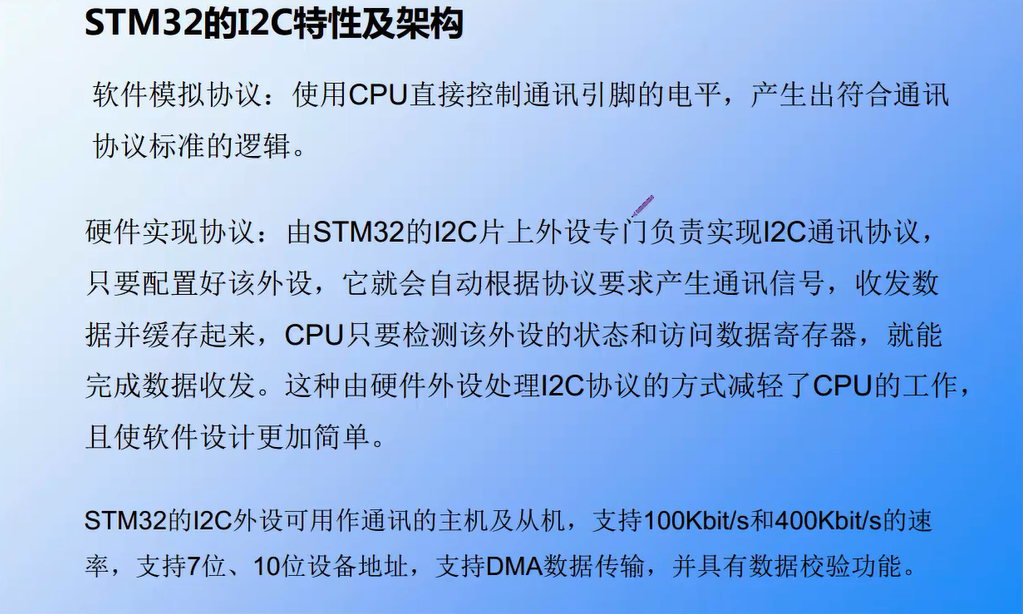

STM32的I2C特性及框架

在业界都了解，STM32片上外设的硬件协议会出现一些BUG，但对于初学者并没有什么影响

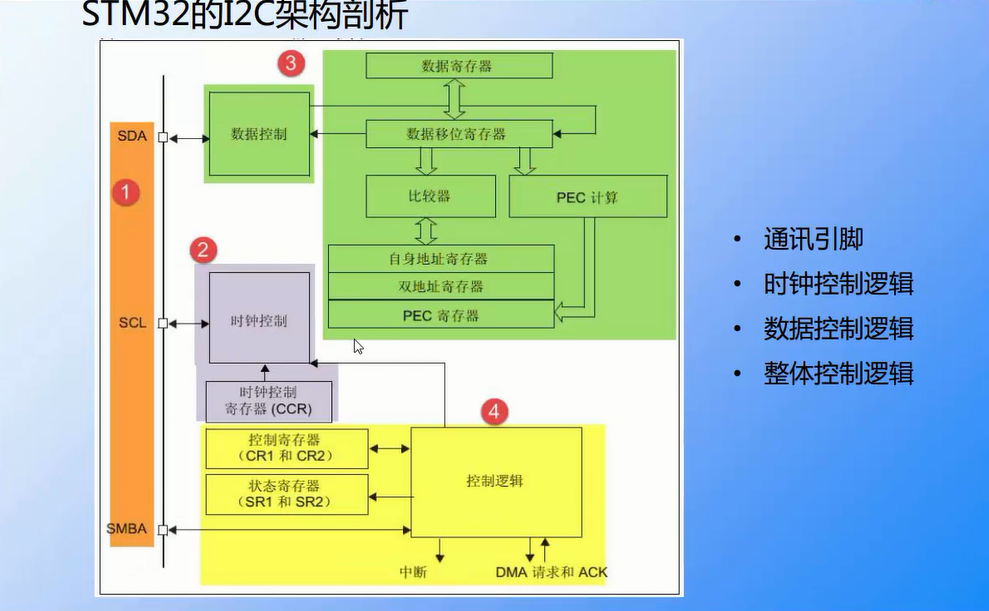

STM32的I2C硬件框架刨析

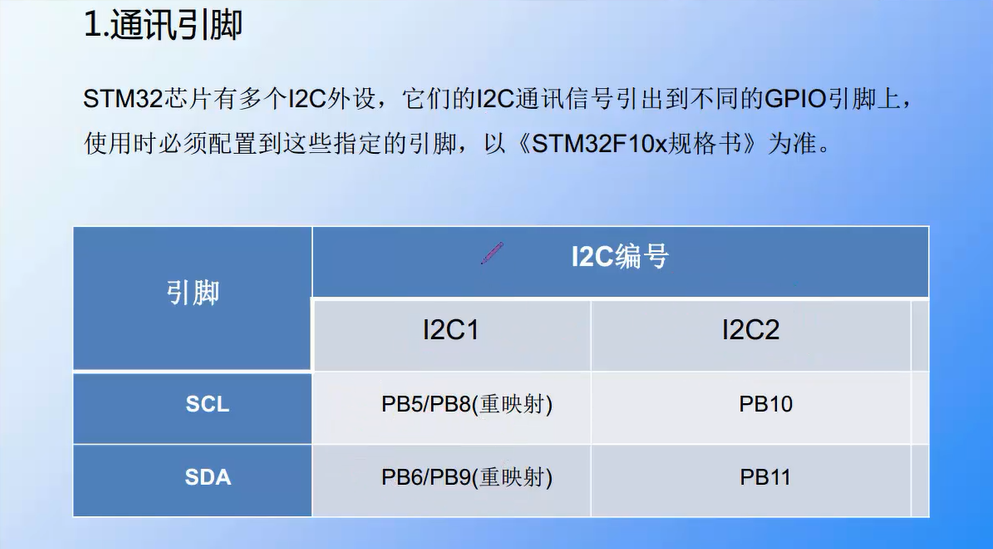

SMBA总线用的比较少

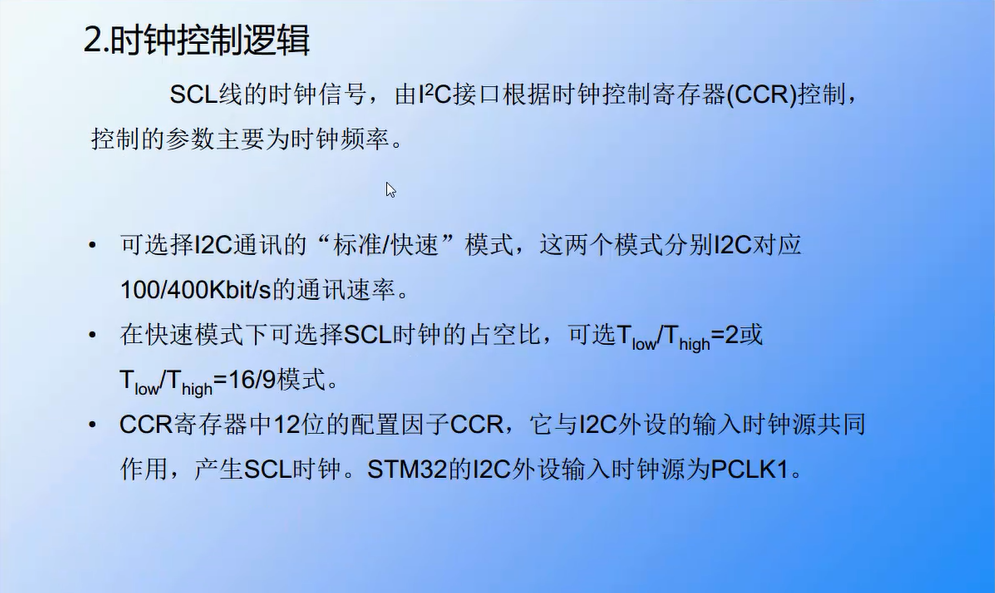

时钟控制逻辑

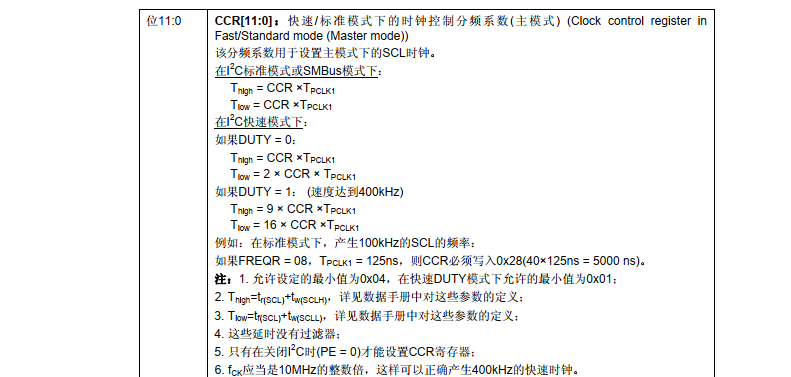

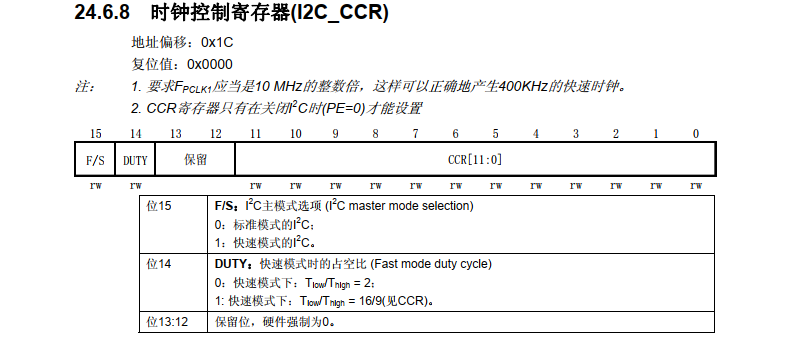

由时钟控制寄存器(I2C_CCR)控制

第15位控制I2C速度模式

0：标准模式I2C 100kbit/s

1：快速模式I2C 400kbit/s

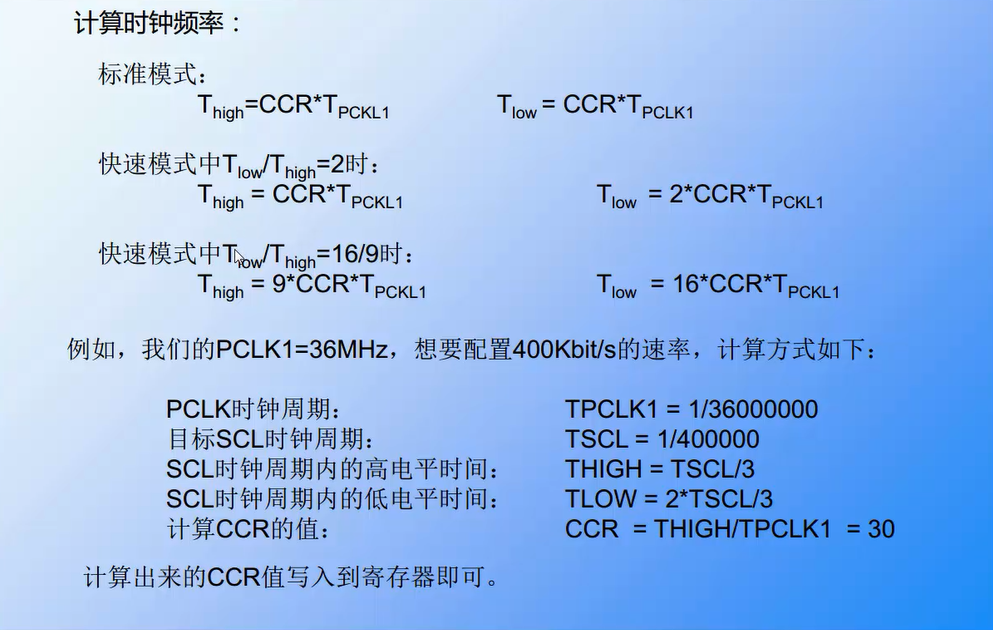

在I2C标准模式或SMBus模式下：

Thigh = CCR ×TPCLK1(高电平时间)， TPCLK1为AHB1时钟， CCR的值由我们自己写上去

Tlow = CCR ×TPCLK1(低电平时间) TPCLK1为AHB1时钟 同上

当想设置快速模式时，应该设置DUTY位设置占空比

0：低电平的时间是高电平的时间的2倍

1：低电平的时间是高电平的时间的16/9倍

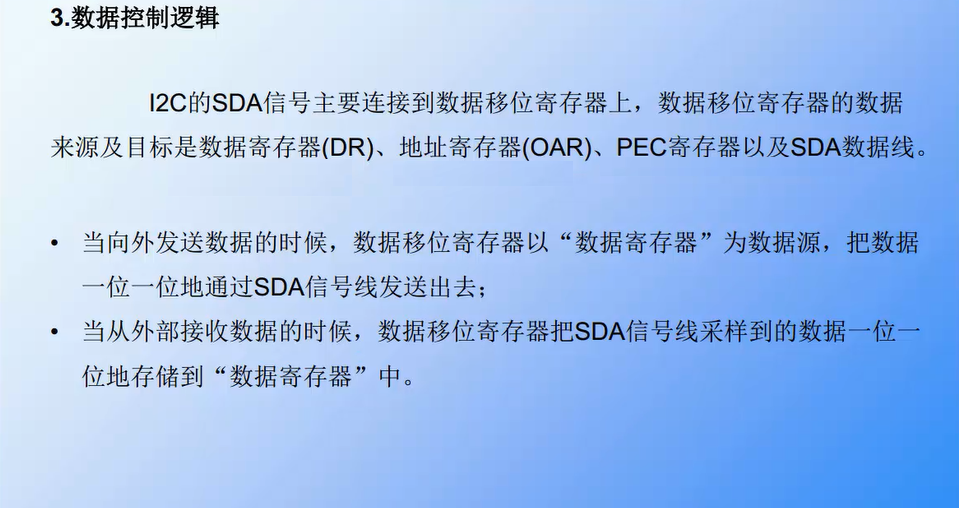

数据控制逻辑

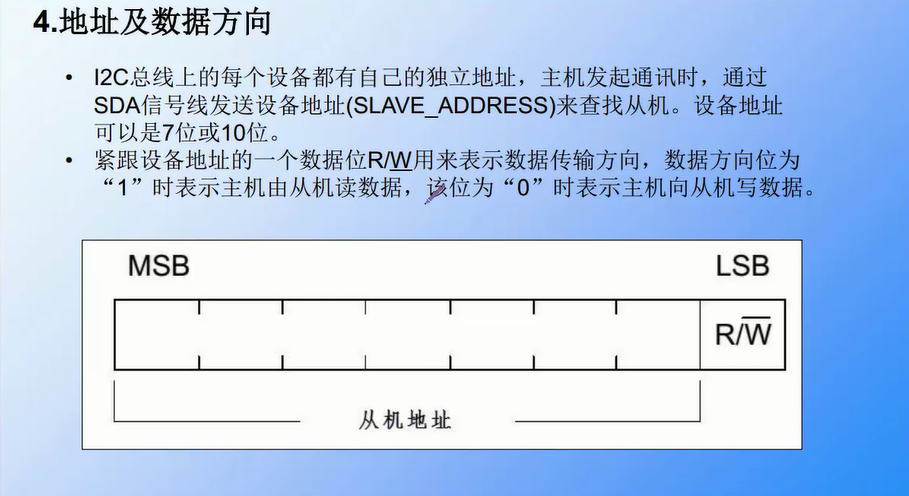

地址及数据方向

I2C为高位先行的

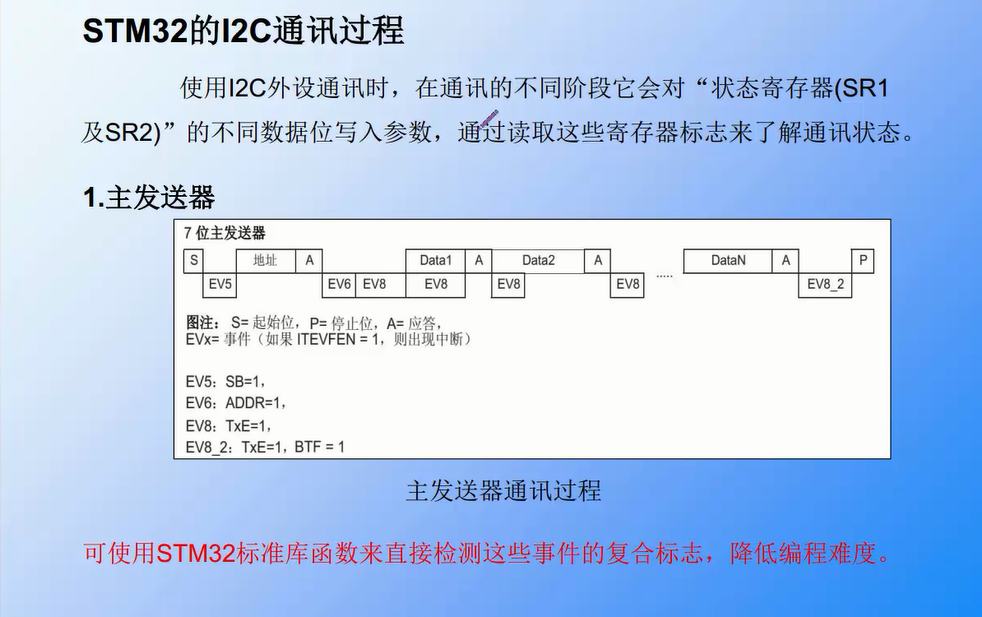

STM32的I2C通信过程

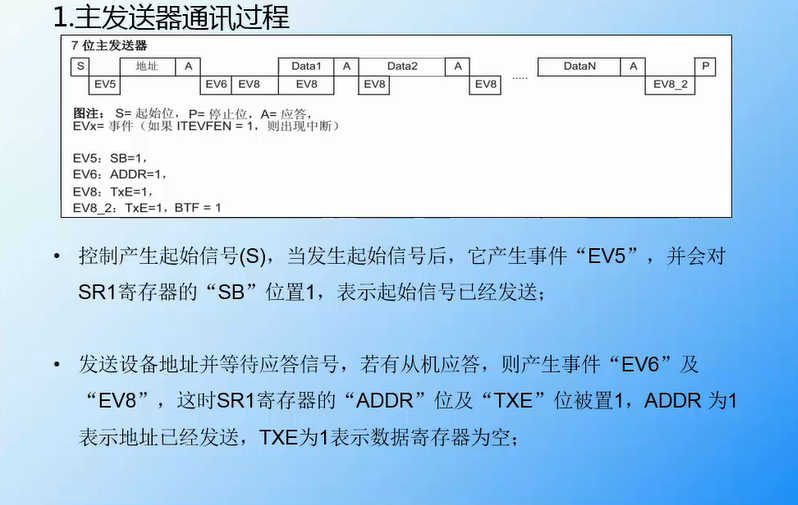

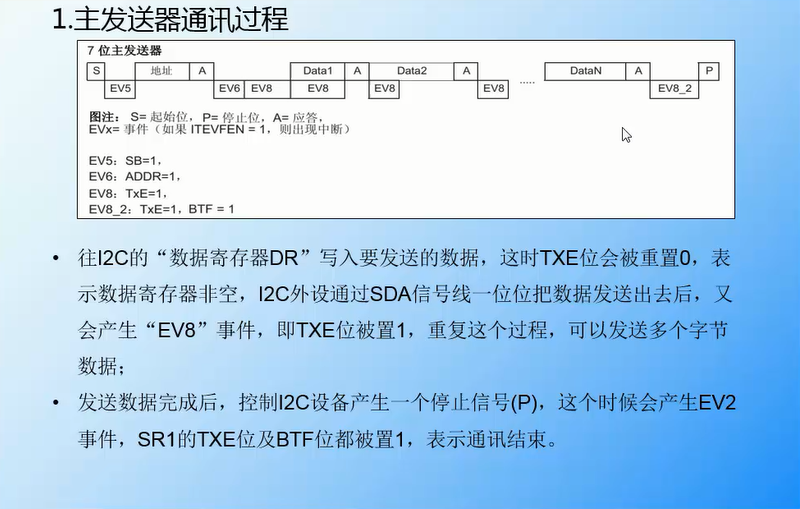

1、做为主发送器

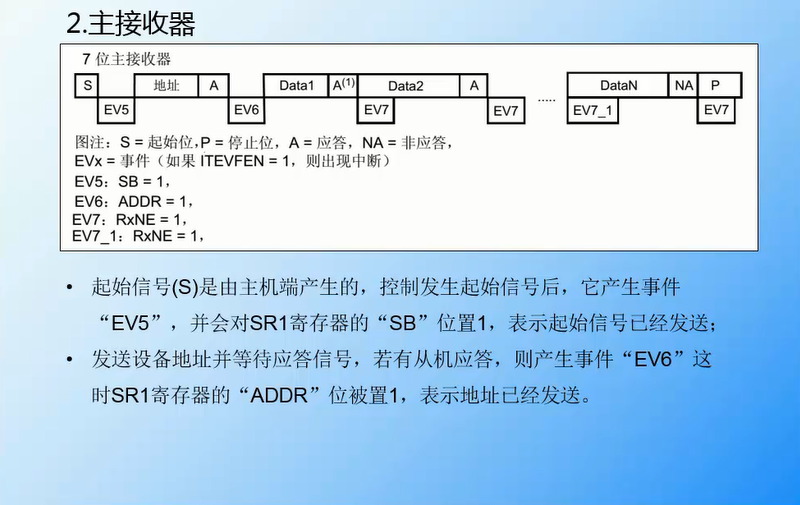

2、做为主接收器
