第一个工程：多数表决器

使用FPGA实现简单的组合逻辑电路。
三个输入分别是a,b,c，输出是f。

基本思路：

1、根据问题的描述作出真值表；
2、得到最小项表达式；
3、卡诺图圈图得到逻辑函数的表达式；
4、vivado下新建工程进行开发。

进入工程

小贴士：
1、左侧PROGECT MANAGER（工程管理）中有Settings设置一项，可以对使用的开发板进行修改。
在这里插入图片描述

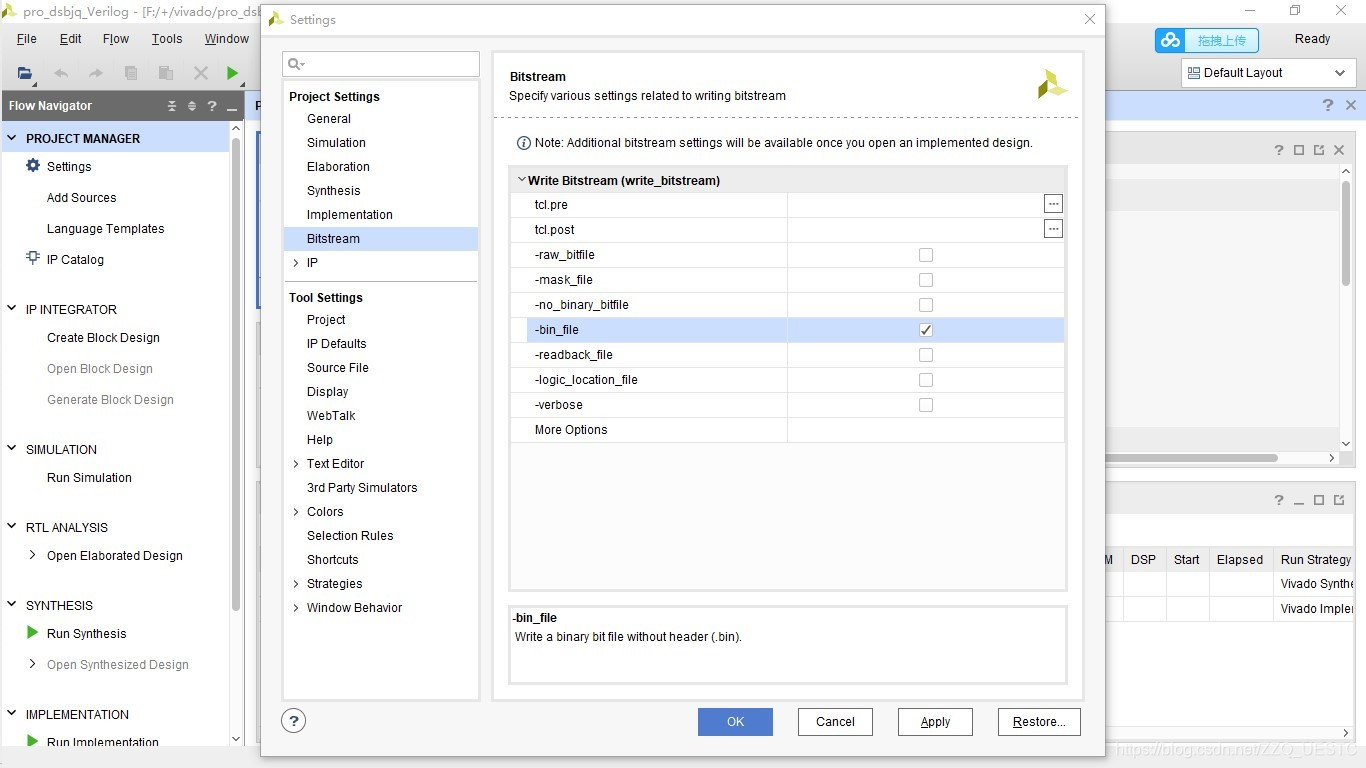

2、在比特流选项中选择-bin.file，是需要最后下载到FPGA配置的Flash。
3、发现自己找不到Sources的小框之后，可以单击左侧栏中的PROGECT MANAGER来找到。
4、界面右上角会显示项目的工作状态。

设计源文件代码

module v_dsbjq(
  input a,
  input b,
  input c,
  output f
    );
    assign f=a&b|b&c|a&c;   //f=ab+ac+bc
endmodule

之后可以进行RTL分析，发现其实正好是一个门级电路。

进行仿真

1、创建仿真文件，建议命名前加sim_，便于记忆区分。该工程的仿真文件命名为sim_dsbjq。
注：仿真文件不需要任何的输入输出参数

module sim_dsbjq();
 reg a,b,c;   //定义reg型，
 wire f;     //定义输入输出变量
 v_dsbjq  u1(a,b,c,f);  //调用模块，命名实例,源模块和仿真模块参数名称这里相同
 initial
 begin
 a=0;b=0;c=0;
 end
 always #10 {a,b,c}={a,b,c}+1;
endmodule

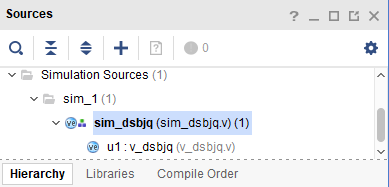

可以看到实现了模块的调用
使用reg型变量的原因：
1、为模块的激励信号准备寄存器，其值可以在仿真文件中改写，如果使用wire型变量就不行了
2、仿真的时候需要对模块施加激励信号，激励信号就从这些寄存器生成
3、可以修改值，存储值，用于仿真的激励信号很合适

调用模块成功的条件：
1、a,b,c这三个寄存器变量和模块dsbjq的三个输入变量同名
2、f这wire变量f和模块dsbjq的输出变量f同名
3、且调用顺序和模块dsbjq的接口信号顺序一致！

module sim_dsbjq();
 reg in_a,in_b,in_c;   //定义reg型，
 wire out_f;     //定义输入输出变量
 v_dsbjq  u1(
 .a(in_a),
 .b(in_b),
 .c(in_c),
 .f(f));  //调用模块，命名实例,源模块和仿真模块参数名称这里相同
 initial
 begin
 in_a=0;in_b=0;in_c=0;
 end
 always #10 {in_a,in_b,in_c}={in_a,in_b,in_c}+1;
endmodule

换一种调用方式：
.a(in_a) 前者表示源模块中的参数，括号是送给该参数的值，也可以直接给0或者1。

使用工程管理窗口的“仿真”选项，进行行为级仿真，仿真结果会在右侧以页框的形式出现。

编写约束文件

在添加设计源文件和仿真文件相同的界面目录中添加约束文件（constraints），进入相同流程，所不同的是创建新文件名：con_dsbjq（习惯前缀con_），文件类型为XDC。finish之后可以看到在文件目录下约束项目录下出现该文件。

注：约束文件的功能

1、为模块分配FPGA管脚；
2、为FPGA的管脚配置输入输出电平标准或其他属性；
3、根据于模块信号的输入输出类型，配置被约束的FPGA管脚是输入还是输出。

## switches拨码开关
set_property PACKAGE_PIN F3 [get_ports a]
set_property IOSTANDARD LVCMOS33 [get_ports a]
set_property PACKAGE_PIN H4 [get_ports b]
set_property IOSTANDARD LVCMOS33 [get_ports b]
set_property PACKAGE_PIN N4 [get_ports c]
set_property IOSTANDARD LVCMOS33 [get_ports c]
## led 灯管显示
set_property PACKAGE_PIN E3 [get_ports f]
set_property IOSTANDARD LVCMOS33 [get_ports f]

注：
1、set_property : 这里可以理解为关键字
2、PACKAGE_PIN E3 [get_ports a] : 管脚E3表示值a
3、IOSTANDARD LVCOMS33 [get_ports a] : 电平标准是3.3V
4、## 代表注释

综合实现

基本过程：

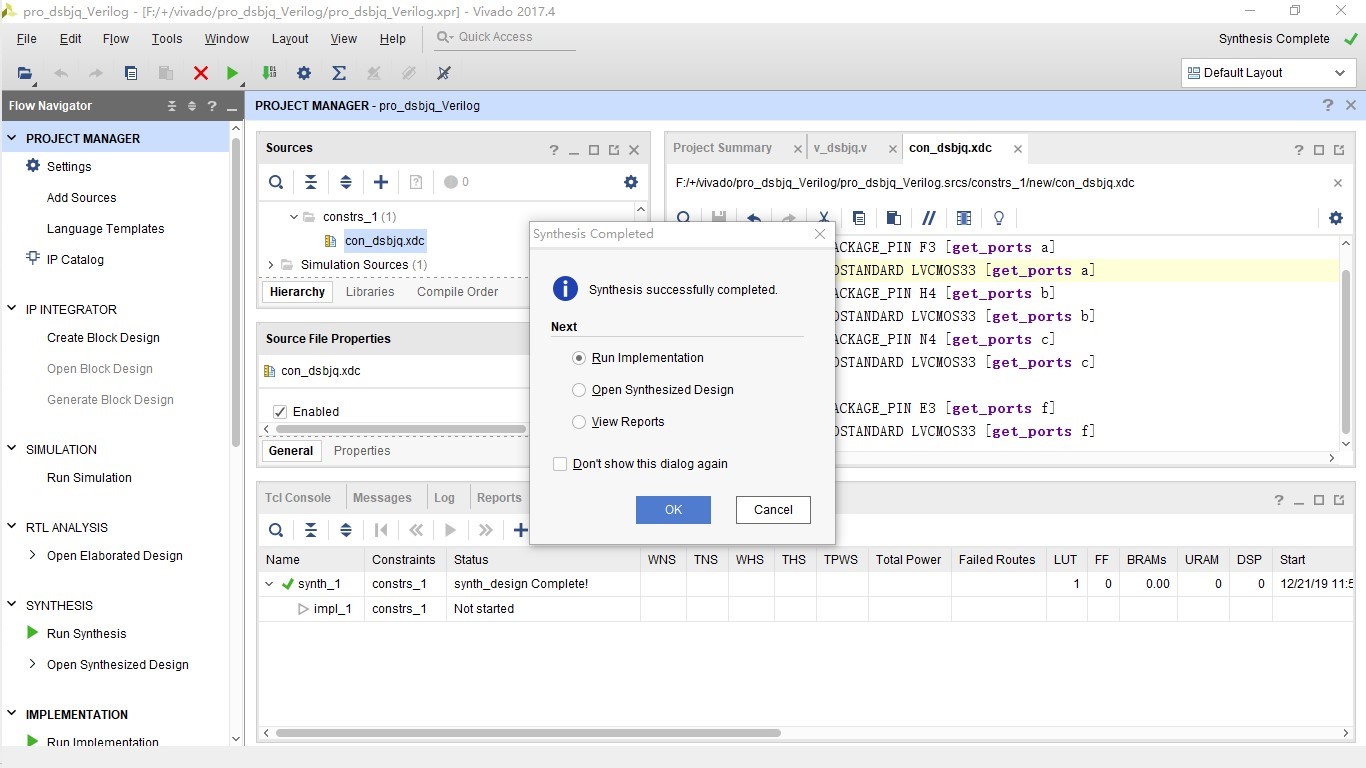

1、Run Synthesis进行综合
在这里插入图片描述
2、综合完成后显示弹窗，可以直接在弹窗中进行实现，也可关闭显示框，在Flow Navigator中进行Run Implementation。
3、实现结束，打开实现的设计（可由弹出窗口打开），点击schematic，出现最后的电路图。

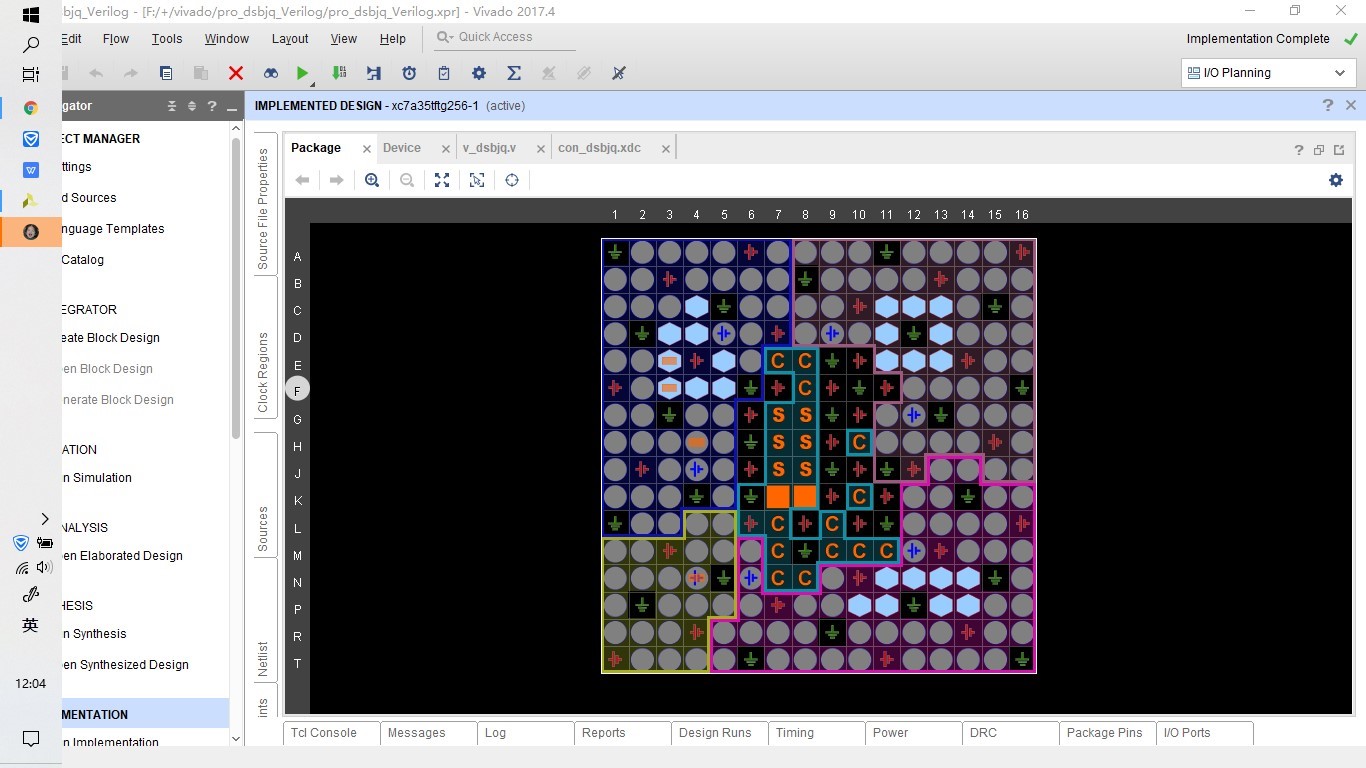

4、Package页框也可以在工具栏——Layout——I/O Planning中打开。
可以通过行列观察到我们所用到的管脚。（双击放大可看到）
在这里插入图片描述

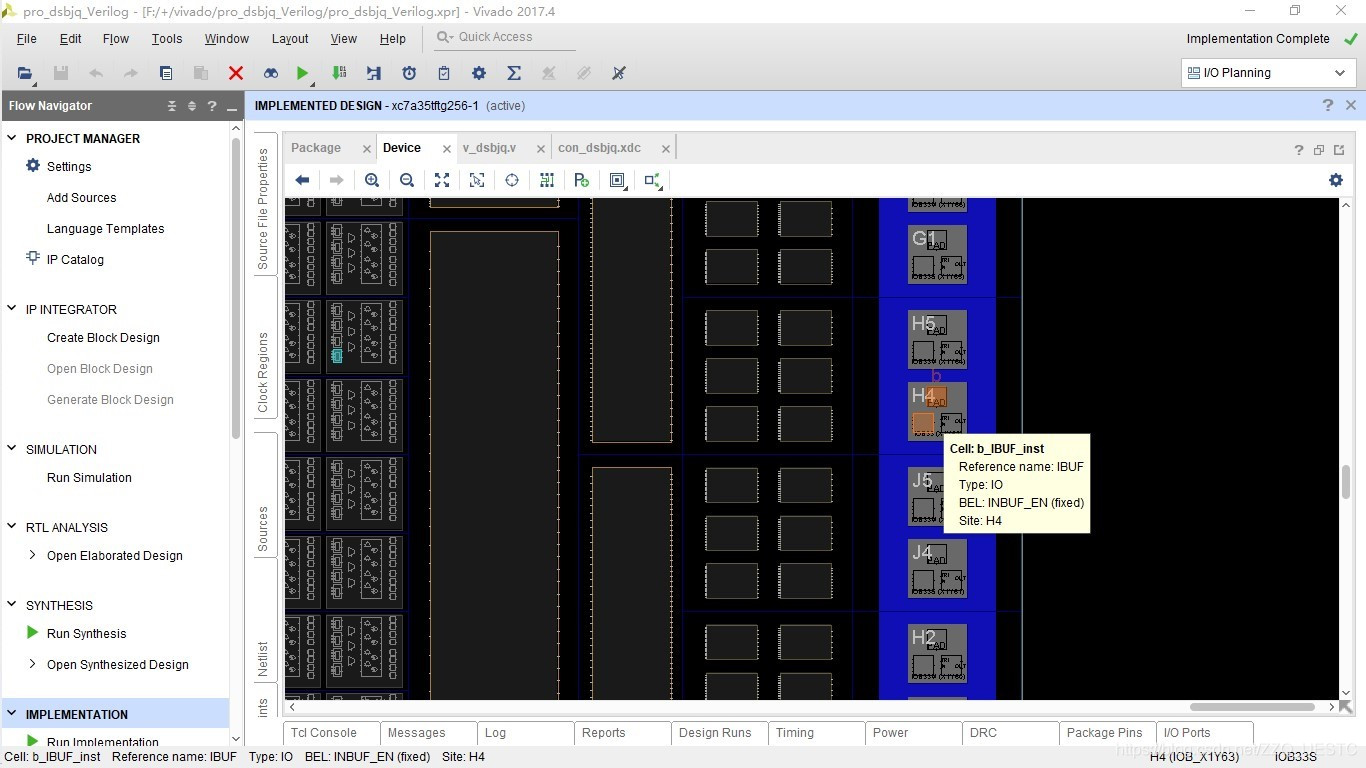

5、在device页框中放大可以观察到我们使用到的管脚，会发现我们只用到了极小的一部分。ctrl+滚轮放大可以看到我们的H4管脚：
在这里插入图片描述

生成比特流文件

在综合实现之后，就可以生成比特流文件了。比特流文件有两种类型：bit文件用于调试，bin文件用于最终下载到实验板的Flash芯片，每次上电后会根据Flash中的内容对FPGA进行配置。

调试

1、在左侧栏最下面，找到PROGRAM AND DEBUG；
2、点击Generate Bitstream；
（注：综合，实现和生成比特流文件较费时，一分钟以上）
一般生成的比特流文件保存路径为后缀为runs的文件夹->impl_1文件夹中
3、生成之后，打开硬件管理器，和生成比特流文件在同一处，也可由生成比特流文件之后的弹出窗口界面来打开。
在这里插入图片描述

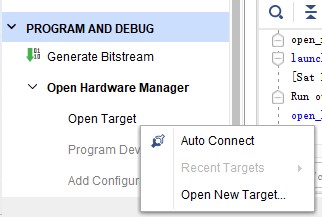

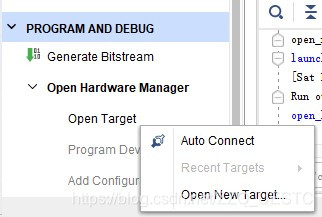

4、点击open target，点击自动连接。（此时保证实验板已连接）

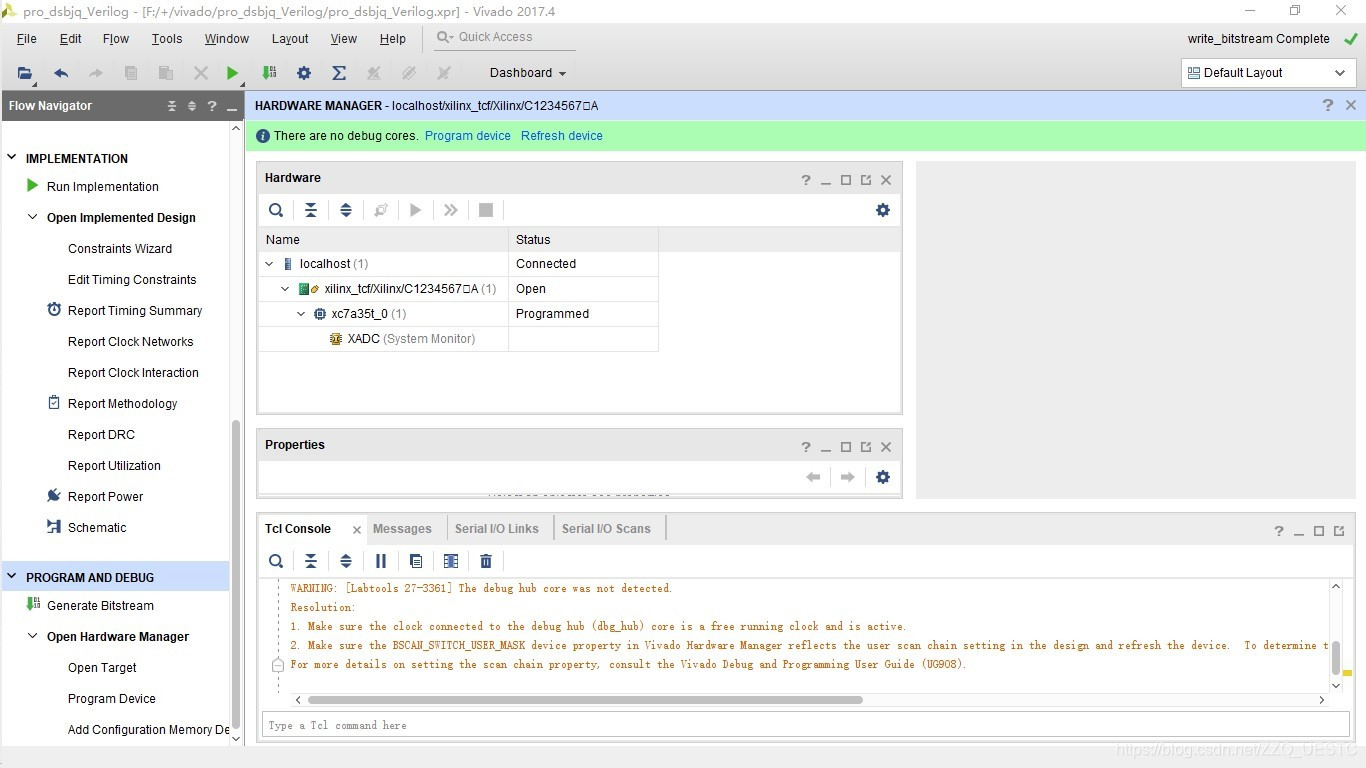

5、观察到设备已连接。

6、点击上侧绿色区域Program Device，可以找到保存路径。在打开窗口中点击program。比特流文件后缀为bit。
7、在实验板上操作，观察到实验成功。

下载到Flash

1、断电或者复位之后，发现实验不成功，显示的仍然是原先固化的程序。说明我们的文件没有下载到Flash，只是调试通过了。
2、需要下载到Flash，使程序断电之后仍然存在。

需要做的：

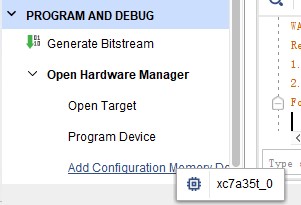

1、点击 “打开硬件管理” 最后一项，添加配置储存器件。
在这里插入图片描述

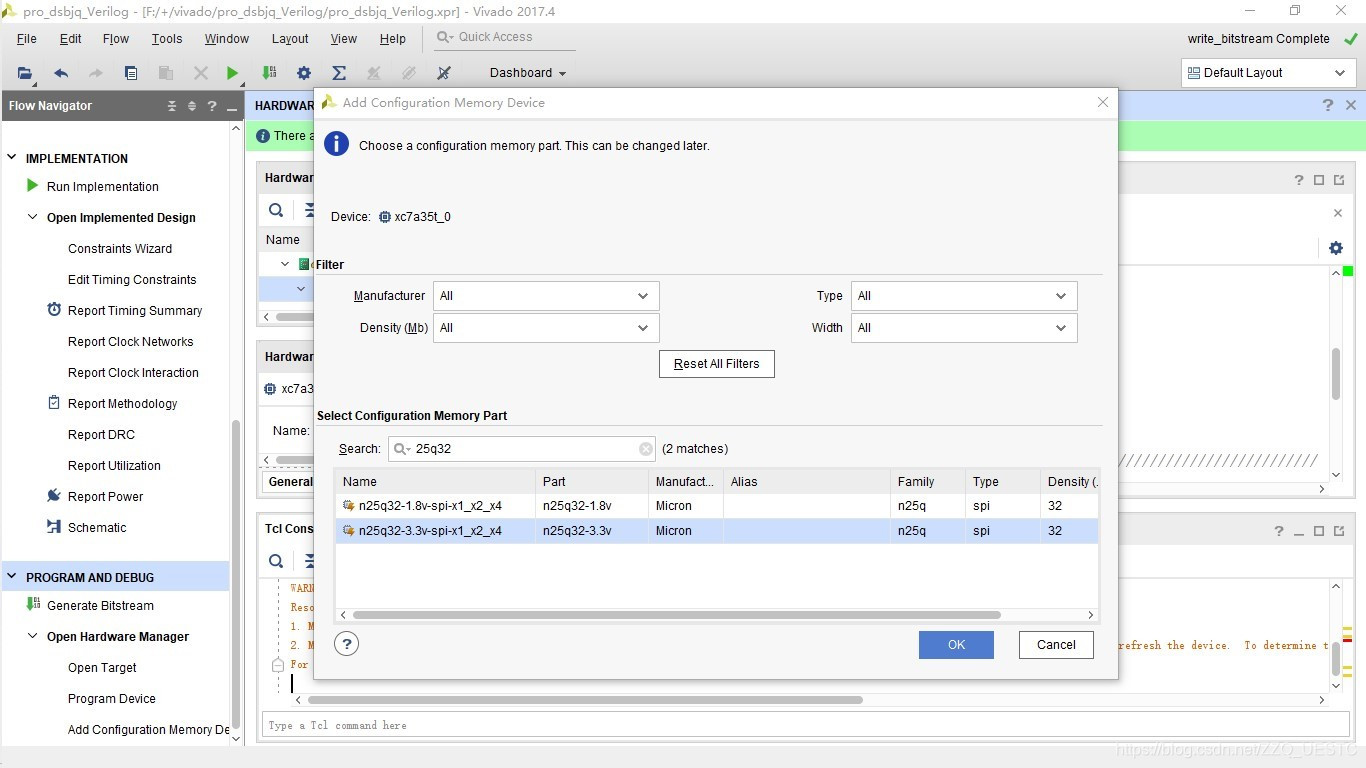

2、输入栏中输入25q32，选择3.3V，点击OK。

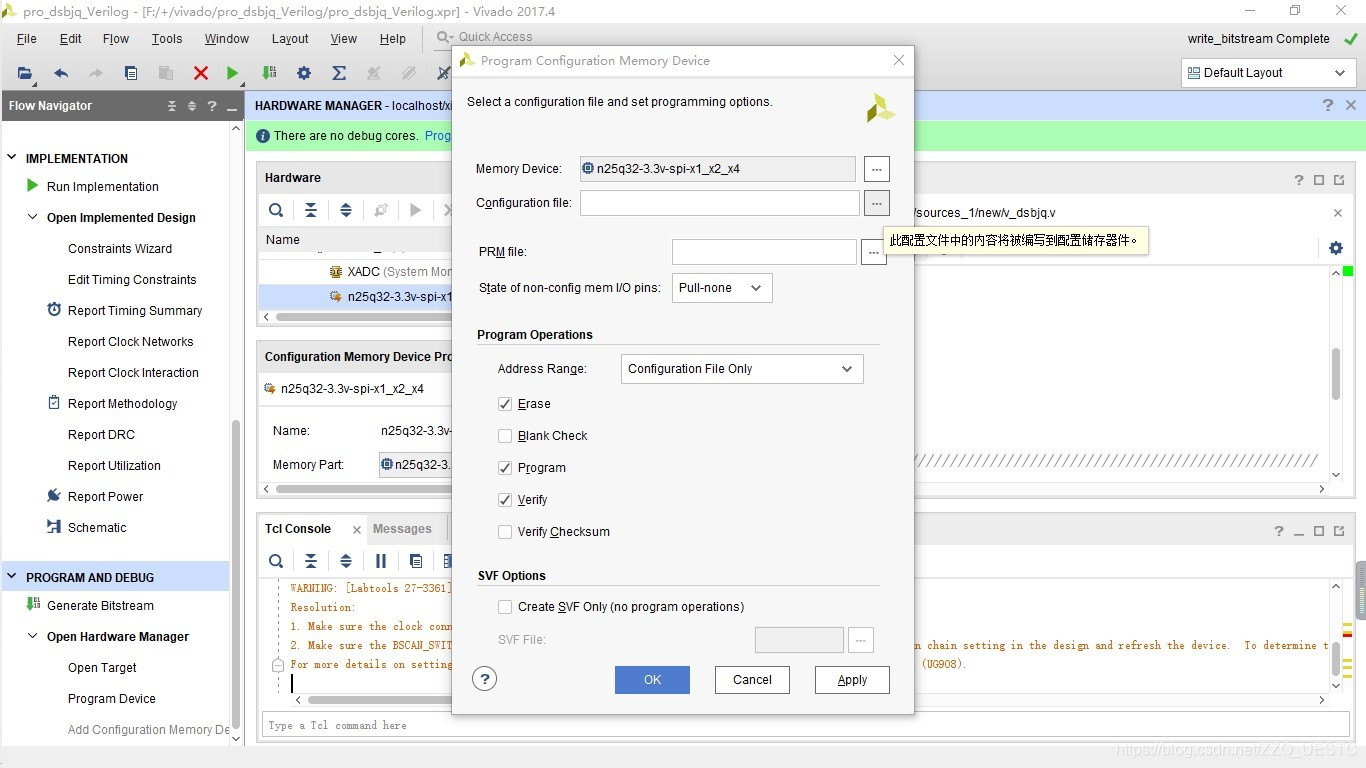

3、配置文件，选择bin文件，点击OK。开始下载到Flash。

（下载比调试还要慢很多很多）

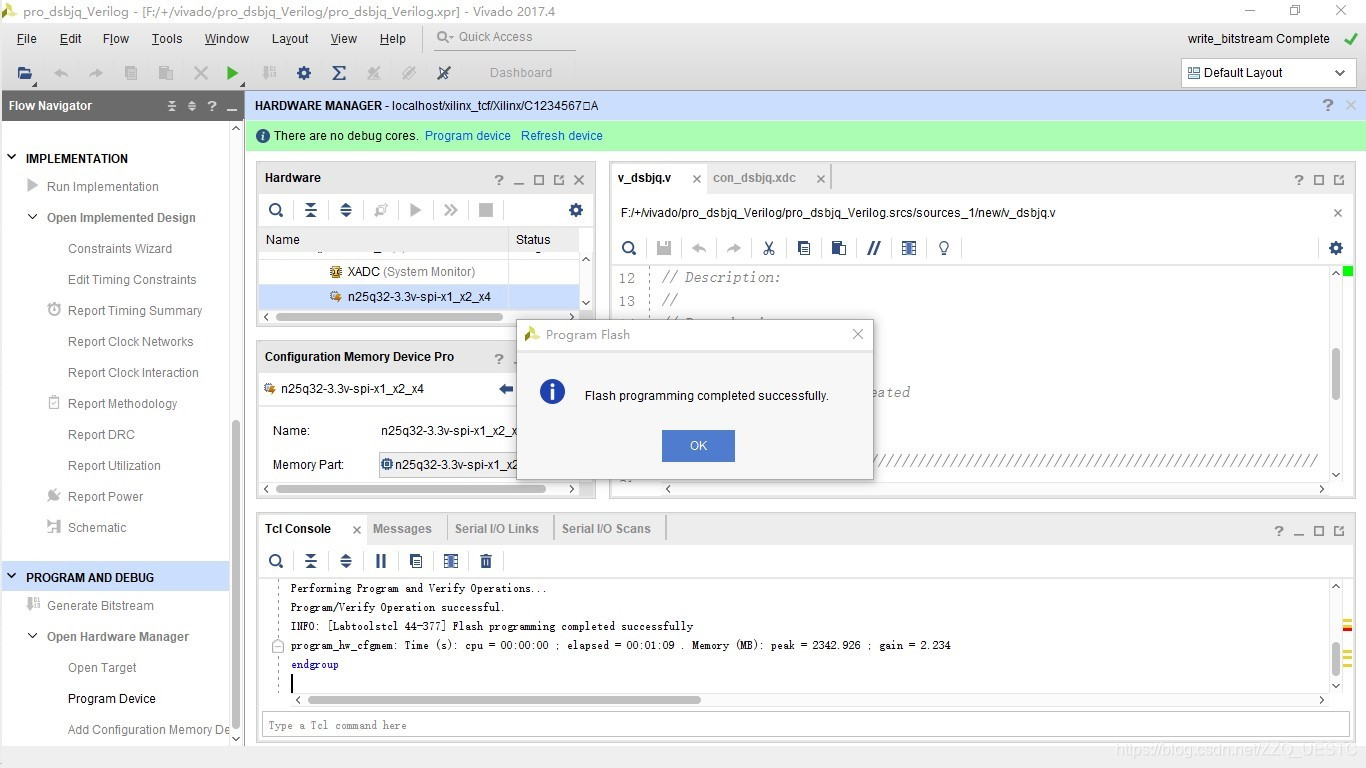

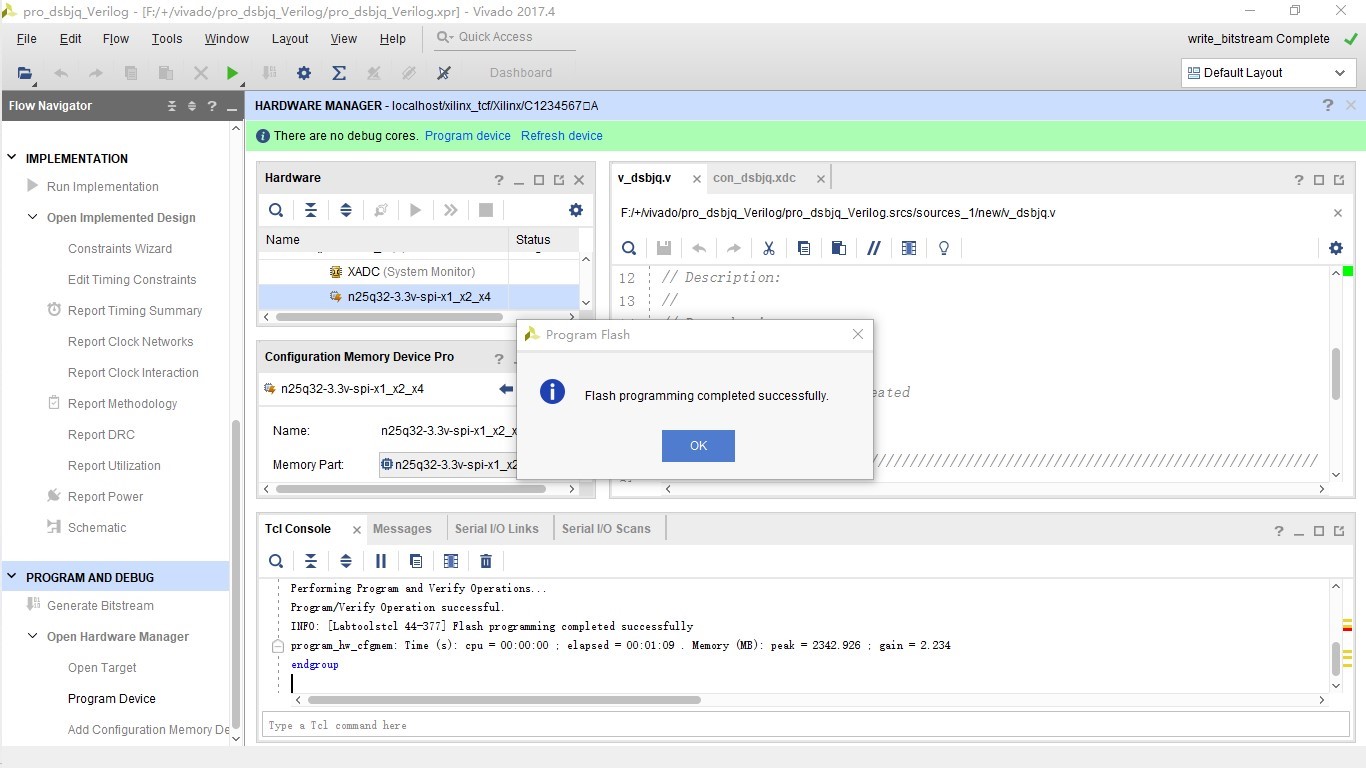

4、下载到产品。工作就OK！下载到FLASH时速度慢，复位或下电后FPGA的功能能保存。
在这里插入图片描述
5、这个时候发现板子还是没有变化，只需要再次复位。就可以观察到实验板按照我们所需要的工程正常工作了。
