此篇主要讲Tomcat8从接收请求到处理请求的时序图画出来，并用文字描述一下主要流程

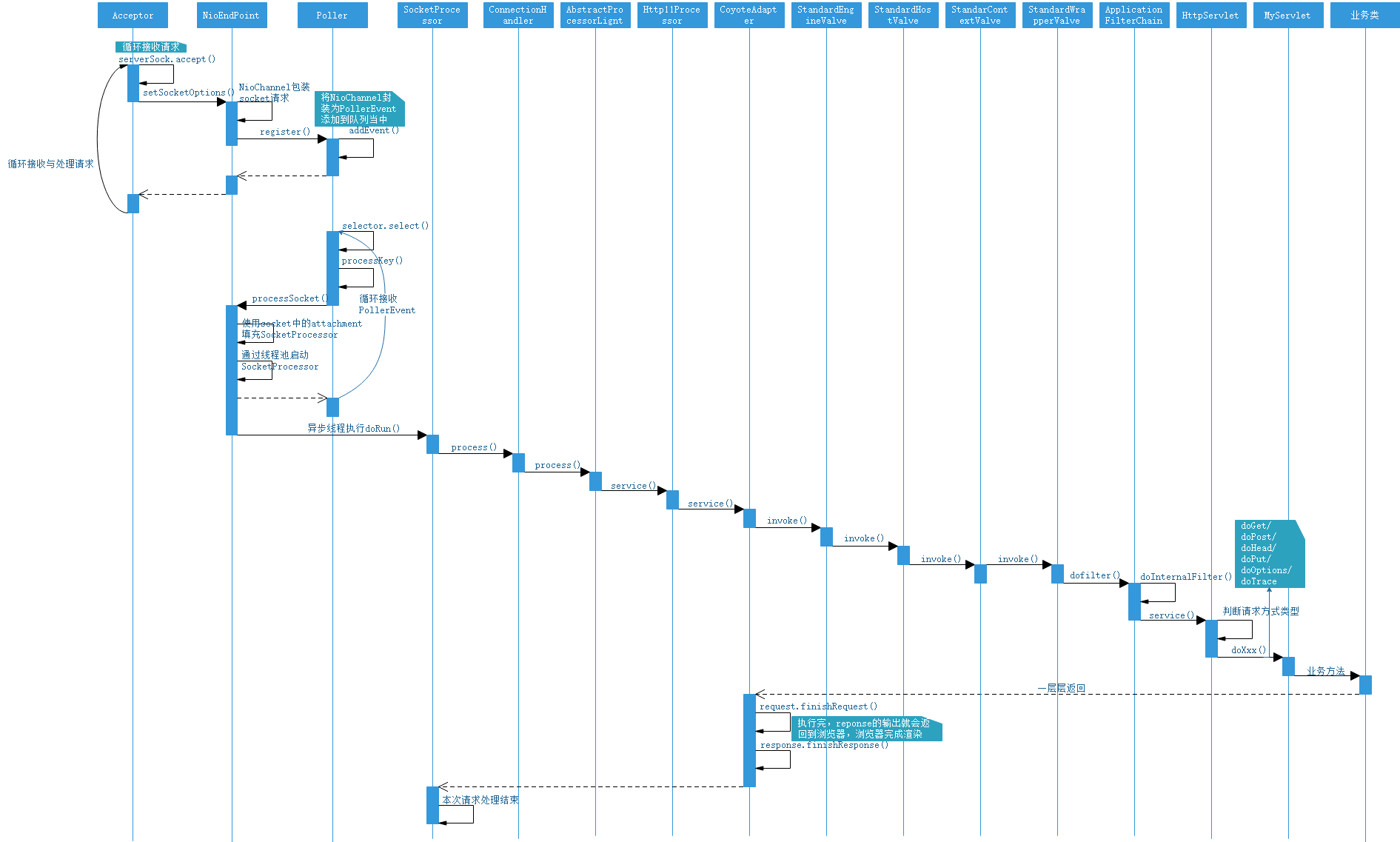

时序图
说明
文字描述流程之前先提示如下两点：
1.Acceptor、Poller、SocketProcessor都是NioEndpoint的内部类
2.Tomcat不一定只有NioEndpoint还有Nio2Endpoint AprEndpoint，只是常规的请求和默认都使用的是http和nio，所以在时序图中就用NioEndpoint了
Acceptor负责接收发起的请求，经过NioEndpoint和Poller将socket最终包装为一个PollerEvent放入到SynchronizedQueue同步队列当中，接着继续等待新的请求到底重复前面的步骤
Poller循环判断同步队列中是否有问题处理的Event，如果有则使用WindowsSelectorImpl读取socket，将socket中的attachment添加到SocketProcessor( implements runnable)，使用线程池启动SocketProcessor
SocketProcessor经过一层层调用开始Engine-Host-Context-Wrapper的Pipeline的First Valve，最后由StandardWrapperValve调用ApplicationFilterChain调用HttpServlet的service，进而调用到自己的Servlet中的doXxx方法
