Predicates预选算法过程分析
Scheduler工作流程

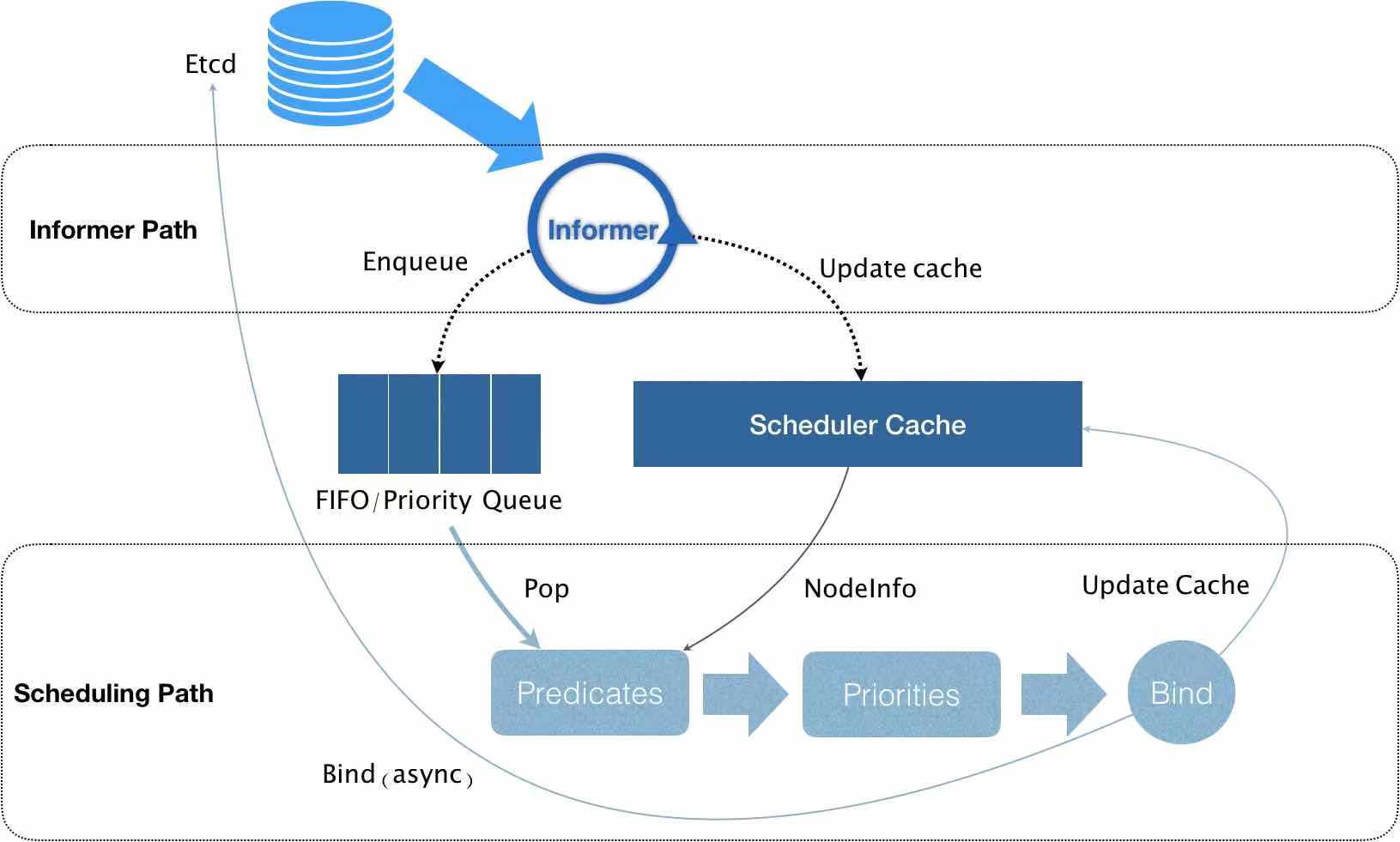

我们在使用K8S集群时，常常需要对Deployment Controller做创建、修改、删除操作，K8S对应的会创建、销毁和重新调度Pod在合适的节点上，这个调度过程是通过K8S的Scheduler调度器实现的。Schduler的工作流程如下图所示：
Informer组件一直在监听etcd中Pod信息的变化，准确来说，监听的是Pod信息中Spec.nodeName字段的变化，一旦检测到该字段为空，则认为集群中有Pod尚未调度到Node中，这时Informer开始将这个Pod的信息加入队列中，同时更新Scheduler Cache缓存。接下来Pod信息从队列中出队，进入Predicates（预选阶段），该阶段通过一系列的预选算法选出集群中适合Pod运行的节点，带着这些信息进入Priorities（优选阶段）。同理，该阶段通过一系列的优选算法为适合该Pod调度对每个Node进行打分，最后选出集群中最适合（也就是分数最高的）Pod运行的一个节点，最后将这个节点和Pod进行绑定（Bind），更新缓存，从而实现Pod的调度。
Predicates预选流程
predicates 算法主要是对集群中的 node 进行过滤，选出符合当前 pod 运行的一组 nodes。过滤 node 的预选算法有很多，比如：CheckNodeConditionPredicate（检查节点是否可被调度），PodFitsHost（检查pod.spec.nodeName字段是否已经指定），PodFitsHostPorts（检查pod需要的端口node能否提供）等，预选算法执行顺序如下：
var (
predicatesOrdering = []string{
CheckNodeConditionPred,
CheckNodeUnschedulablePred,
GeneralPred,
HostNamePred,
PodFitsHostPortsPred,
MatchNodeSelectorPred,
PodFitsResourcesPred,
NoDiskConflictPred,
PodToleratesNodeTaintsPred,
PodToleratesNodeNoExecuteTaintsPred,
CheckNodeLabelPresencePred,
CheckServiceAffinityPred,
MaxEBSVolumeCountPred,
MaxGCEPDVolumeCountPred,
MaxCSIVolumeCountPred,
MaxAzureDiskVolumeCountPred,
CheckVolumeBindingPred,
NoVolumeZoneConflictPred,
CheckNodeMemoryPressurePred,
CheckNodePIDPressurePred,
CheckNodeDiskPressurePred,
MatchInterPodAffinityPred}
)
这个顺序是可以被配置文件覆盖的，用户可以指定类似于这样的配置文件修改预选算法执行顺序：
{
"kind" : "Policy",
"apiVersion" : "v1",
"predicates" : [
{"name" : "PodFitsHostPorts", "order": 2},
{"name" : "PodFitsResources", "order": 3},
{"name" : "NoDiskConflict", "order": 5},
{"name" : "PodToleratesNodeTaints", "order": 4},
{"name" : "MatchNodeSelector", "order": 6},
{"name" : "PodFitsHost", "order": 1}
],
"priorities" : [
{"name" : "LeastRequestedPriority", "weight" : 1},
{"name" : "BalancedResourceAllocation", "weight" : 1},
{"name" : "ServiceSpreadingPriority", "weight" : 1},
{"name" : "EqualPriority", "weight" : 1}
],
"hardPodAffinitySymmetricWeight" : 10
}
对于一个 pod，一组 node 并发执行 predicates 预选算法（注意，这里是多个 node 同时顺序执行这一组算法，而不是一个node同时执行多个算法），一旦某个 node 顺序执行预选算法的过程中，某个算法执行失败了，这个 node 直接被踢出，不再执行后面的流程。
经过这样的过滤，实现 node 的预选过程，最终剩下的一组 node 将会进入下一阶段：priorities 优选过程。关于优选过程再下一章节会详细介绍。
predicate的并发过程
预选算法的执行过程是通过多个 node 并发执行实现的：
pkg/scheduler/core/generic_scheduler.go:389
func (g *genericScheduler) findNodesThatFit(pod *v1.Pod, nodes []*v1.Node) ([]*v1.Node, FailedPredicateMap, error) {
checkNode := func(i int) {
//podFitsOnNode里就是执行预选算法的逻辑
fits, failedPredicates, err := podFitsOnNode(
//……
)
if fits {
length := atomic.AddInt32(&filteredLen, 1)
filtered[length-1] = g.cachedNodeInfoMap[nodeName].Node()
}
}
workqueue.ParallelizeUntil(ctx, 16, int(allNodes), checkNode)
if len(filtered) > 0 && len(g.extenders) != 0 {
for _, extender := range g.extenders {
// Logic of extenders
}
}
return filtered, failedPredicateMap, nil
}
workqueue.ParallelizeUntil(ctx, 16, int(allNodes), checkNode) 函数用于是并发执行N个独立的工作过程的，这里指的是开启16个go协程并发处理 int(allNodes) 个（也就是node的数量）任务，每个任务的内容就是调用 checkNode 方法。从上述代码中可见，调用 checkNode 方法就是调用了里面的 podFitsOnNode 方法，也就执行了预选算法的逻辑。
下面详细讲解 podFitsOnNode 方法的实现。
用 podFitsOnNode 函数实现一个node的预选过程
pkg/scheduler/core/generic_scheduler.go:425
func podFitsOnNode(
pod *v1.Pod,
meta algorithm.PredicateMetadata,
info *schedulercache.NodeInfo,
predicateFuncs map[string]algorithm.FitPredicate,
nodeCache *equivalence.NodeCache,
queue internalqueue.SchedulingQueue,
alwaysCheckAllPredicates bool,
equivClass *equivalence.Class,
) (bool, []algorithm.PredicateFailureReason, error) {
podsAdded := false
//这里循环调用了两次预选算法，原因涉及到了pod的抢占逻辑，后面会详细说明
for i := 0; i < 2; i++ {
metaToUse := meta
nodeInfoToUse := info
//只有第一次循环才会调addNominatedPods函数
if i == 0 {
podsAdded, metaToUse, nodeInfoToUse = addNominatedPods(pod, meta, info, queue)
} else if !podsAdded || len(failedPredicates) != 0 {
break
}
eCacheAvailable = equivClass != nil && nodeCache != nil && !podsAdded
// predicates.Ordering()得到的是一个[]string，predicate名字集合
for predicateID, predicateKey := range predicates.Ordering() {
var (
fit bool
reasons []algorithm.PredicateFailureReason
err error
)
// 如果predicateFuncs有这个key，则调用这个predicate；也就是说predicateFuncs如果随便定义了其他名字，会被忽略，因为predicateKey是内部指定的。
if predicate, exist := predicateFuncs[predicateKey]; exist {
if eCacheAvailable {
fit, reasons, err = nodeCache.RunPredicate(predicate, predicateKey, predicateID, pod, metaToUse, nodeInfoToUse, equivClass)
} else {
// 这里真正调用predicate函数
fit, reasons, err = predicate(pod, metaToUse, nodeInfoToUse)
}
if err != nil {
return false, []algorithm.PredicateFailureReason{}, err
}
if !fit {
// ……
}
}
}
}
return len(failedPredicates) == 0, failedPredicates, nil
}
以上代码可以分为两部分：
一、在第一次for循环里面调用了addNominatedPods函数，这个函数将更高优先级的抢占类型的Pod先加入了Scheduler缓存。
二、第一次和第二次循环都调用了predicate函数，这里真正执行了Predicates预选算法的逻辑。
那么为什么要循环两次呢？因为第一次循环和第二次循环所做的操作略有不同。从代码中可以看出，第一次循环比第二次多调了addNominatedPods函数。这个函数将pod和当前在等待调度的pod队列传入，筛选出队列中满足pod.Status.NominatedNodeName字段不为空且优先级大于等于当前pod的pod信息，加入Scheduler缓存。
也就是下面两个条件pod要同时满足，才会把pod加入Scheduler缓存：
一、pod.Status.NominatedNodeName字段不为空
二、优先级大于等于当前pod
将这种类型的pod加入Scheduler缓存再进行预选算法的原因是：
在pod抢占node的逻辑中，优先级高的pod先抢占node，抢占成功后将pod.Status.NominatedNodeName字段设置成当前的node，设置完成后scheduler就跑去执行下一个pod的调度逻辑了，这时pod很可能还没有真正在node上面跑起来（不一定是running状态）。所以Scheduler缓存中其实并没有将这类pod的信息，所以在调度当前pod的时候，会受这些高优先级pod的影响（pod和pod之间有pod亲和性、反亲和性等依赖关系），所以要先假设这类高优先级的pod已经在这个node中跑起来了。也就有了手动调用addNominatedPods函数把其他高优先级的pod加入了缓存再执行预选算法这两个过程。
不仅如此，为了确保万无一失（万一这些高优先级的pod最终没在这个node跑起来），还得把这些高优先的pod排除掉再执行一次预选算法。
这样，无论其它高优先级的pod在不在这个node上，这个pod都能确保无冲突地调度在这些node上面。
单个predicate执行过程
predicate函数是一系列预选算法的集合：
```go
var (
predicatesOrdering = []string{
CheckNodeConditionPred,
CheckNodeUnschedulablePred,
GeneralPred,
HostNamePred,
PodFitsHostPortsPred,
MatchNodeSelectorPred,
PodFitsResourcesPred,
NoDiskConflictPred,
PodToleratesNodeTaintsPred,
PodToleratesNodeNoExecuteTaintsPred,
CheckNodeLabelPresencePred,
CheckServiceAffinityPred,
MaxEBSVolumeCountPred,
MaxGCEPDVolumeCountPred,
MaxCSIVolumeCountPred,
MaxAzureDiskVolumeCountPred,
CheckVolumeBindingPred,
NoVolumeZoneConflictPred,
CheckNodeMemoryPressurePred,
CheckNodePIDPressurePred,
CheckNodeDiskPressurePred,
MatchInterPodAffinityPred}
)
predicatesOrdering 在轮询这个数组中的函数名进行顺序调用，下面举例说明几个预选算法：
一、NoDiskConflict：判断当前pod的卷信息是否和node的卷信息有冲突
pkg/scheduler/algorithm/predicates/predicates.go:277
func NoDiskConflict(pod *v1.Pod, meta algorithm.PredicateMetadata, nodeInfo *schedulercache.NodeInfo) (bool, []algorithm.PredicateFailureReason, error) {
for _, v := range pod.Spec.Volumes {
for _, ev := range nodeInfo.Pods() {
if isVolumeConflict(v, ev) {
return false, []algorithm.PredicateFailureReason{ErrDiskConflict}, nil
}
}
}
return true, nil, nil
}
二、PodMatchNodeSelector：判断当前pod的nodeSelector字段和node信息是否匹配
pkg/scheduler/algorithm/predicates/predicates.go:852
// PodMatchNodeSelector checks if a pod node selector matches the node label.
func PodMatchNodeSelector(pod *v1.Pod, meta algorithm.PredicateMetadata, nodeInfo *schedulercache.NodeInfo) (bool, []algorithm.PredicateFailureReason, error) {
node := nodeInfo.Node()
if node == nil {
return false, nil, fmt.Errorf("node not found")
}
if podMatchesNodeSelectorAndAffinityTerms(pod, node) {
return true, nil, nil
}
return false, []algorithm.PredicateFailureReason{ErrNodeSelectorNotMatch}, nil
}
三、PodFitsHost：判断当前pod的Spec.NodeName字段和node的名字是否匹配
pkg/scheduler/algorithm/predicates/predicates.go:864
// PodFitsHost checks if a pod spec node name matches the current node.
func PodFitsHost(pod *v1.Pod, meta algorithm.PredicateMetadata, nodeInfo *schedulercache.NodeInfo) (bool, []algorithm.PredicateFailureReason, error) {
if len(pod.Spec.NodeName) == 0 {
return true, nil, nil
}
node := nodeInfo.Node()
if node == nil {
return false, nil, fmt.Errorf("node not found")
}
if pod.Spec.NodeName == node.Name {
return true, nil, nil
}
return false, []algorithm.PredicateFailureReason{ErrPodNotMatchHostName}, nil
}
到这里，Predicates 预选算法执行的逻辑就结束了，后面会进入 Priorities 优选算法的执行逻辑。
