形态学滤波的应用，对一副图像进行开闭，顶帽黑帽，腐蚀膨胀，三个窗口用滑动条来表示，迭代值也是一个滑动条。十字，矩形，ellipse也是可选控制条件。

#include<iostream>
#include<opencv2/opencv.hpp>
#define window1 "【结果1】"
#define window "【原图】"
#define window2 "【结果2】"
#define window3 "【结果3】"
#define window4 "【结果4】"
#define window5 "【结果5】"

using namespace std;
using namespace cv;

Mat src,dst1,dst2,dst3;
Mat element;
int n_kersize1 = 10;//初始值为3.
int n_kersize2 = 10;//初始值为3.
int n_kersize3 = 10;//初始值为3.
int maxker = 10;
int type=0;

int ELEMENTSHARP = MORPH_RECT;//初始值为方形。

void on_openclose(int,void*);
void on_erodedalite(int,void*);
void on_topblackhat(int,void*);
//形态学滤波的应用，对一副图像进行开闭，顶帽黑帽，腐蚀膨胀，三个窗口用滑动条来表示，迭代值也是一个滑动条。十字，矩形，ellipse也是可选控制条件。

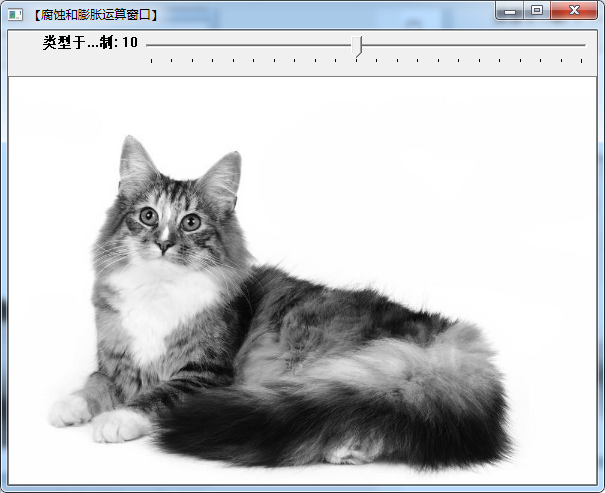

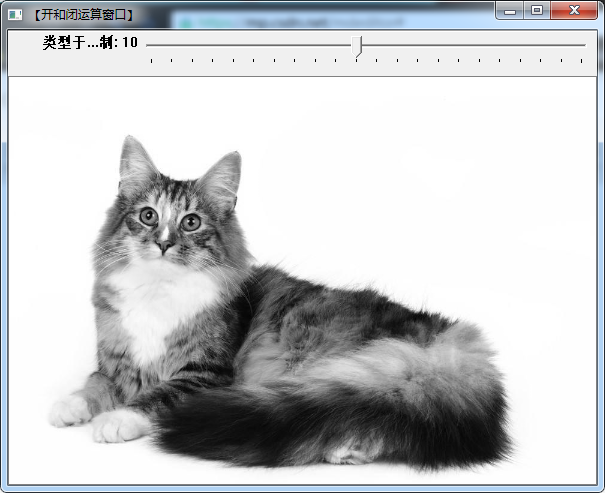

//核的大小控制，默认为10位原图，小于10的是腐蚀，大于10的是膨胀，顶帽黑帽同理，开运算闭运算同理。

int main()
{
	system("color5E");
	//1.载入原图
	src = imread("猫咪.jpg",0);
	//2.缩放和灰度化
	resize(src,src,Size(),0.6,0.6);
	imshow(window,src);
	//3.创建初始值。
	namedWindow("【开和闭运算窗口】",1);
	namedWindow("【腐蚀和膨胀运算窗口】",1);
	namedWindow("【顶帽和黑帽运算窗口】",1);

	//4.创建滑动条和返回函数。
	while (1)
	{
		createTrackbar("类型于规模控制", "【开和闭运算窗口】", &n_kersize1, 21, on_openclose);
		createTrackbar("类型于规模控制", "【腐蚀和膨胀运算窗口】", &n_kersize2, 21, on_erodedalite);
		createTrackbar("类型于规模控制", "【顶帽和黑帽运算窗口】", &n_kersize3, 21, on_topblackhat);

		char c=waitKey(1);
		//从键盘键入的字符来辨别核心的类型。是方形1，cross 2 ellipse 3 其他则跳出。
		if (c == '1')
		{
			ELEMENTSHARP = MORPH_RECT;
		}
		else
			if (c == '2')
			{
				ELEMENTSHARP = MORPH_CROSS;

			}
			else
				if (c == '3')
				{
					ELEMENTSHARP = MORPH_ELLIPSE;
				}
				else
					break;

	}
	waitKey(0);
	return 0;

}

void on_openclose(int,void*)
{
	int size = n_kersize1 - maxker;
	int x = abs(size);
	Mat ker = getStructuringElement(ELEMENTSHARP,Size(2*x+1,2*x+1),Point(x,x));

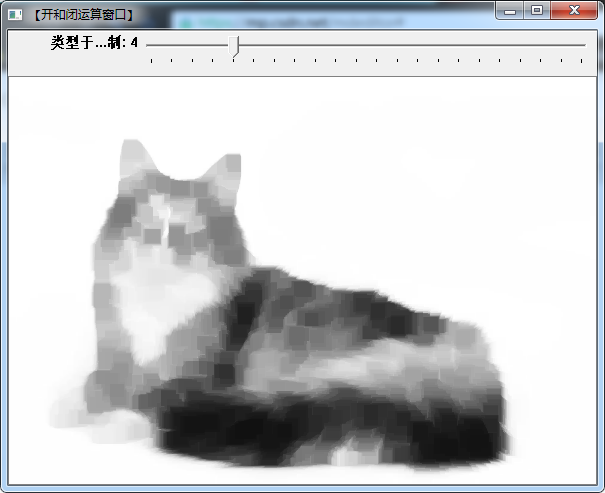

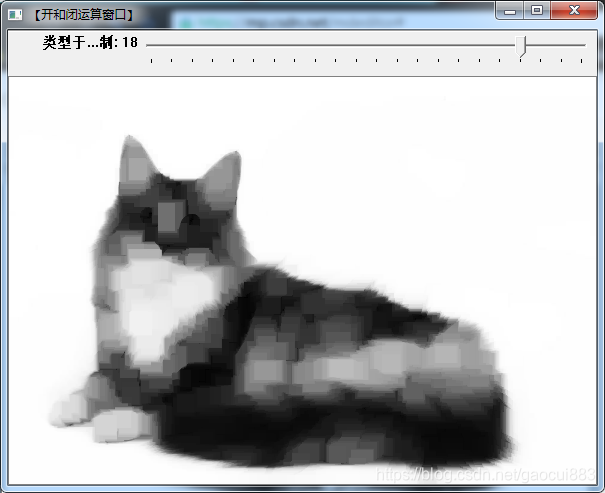

	if (size >= 0) //大于进行开运算。
	{
		morphologyEx(src,dst1,MORPH_OPEN,ker);

	}
	else
	{
		morphologyEx(src, dst1, MORPH_CLOSE, ker);

	}

	imshow("【开和闭运算窗口】",dst1);


}

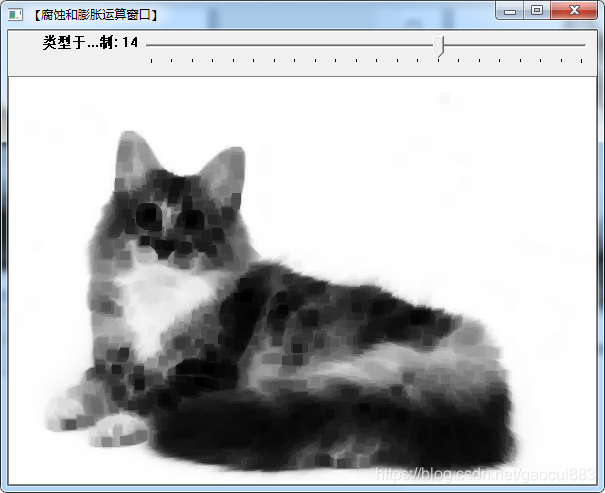

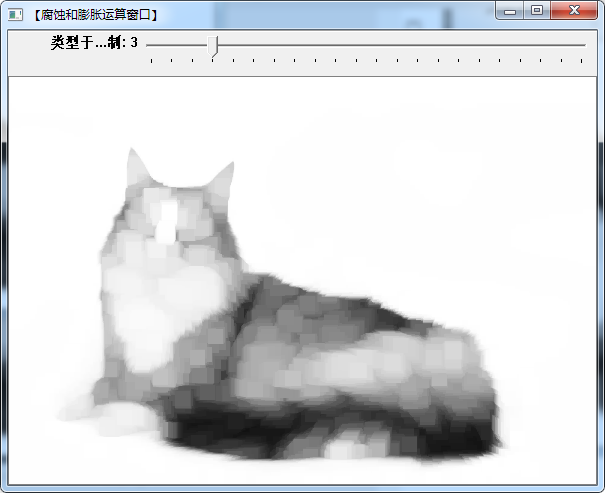

void on_erodedalite(int, void*)
{

	int size = n_kersize2 - maxker;
	int x = abs(size);
	Mat ker = getStructuringElement(ELEMENTSHARP, Size(2 * x + 1, 2 * x + 1), Point(x, x));
	if (size >= 0) //大于进行开运算。
	{
		morphologyEx(src, dst2,MORPH_ERODE, ker);

	}
	else
	{
		morphologyEx(src, dst2,MORPH_DILATE, ker);

	}

	imshow("【腐蚀和膨胀运算窗口】", dst2);
}


void on_topblackhat(int,void*)
{

	int size = n_kersize3 - maxker;
	int x = abs(size);
	Mat ker = getStructuringElement(ELEMENTSHARP, Size(2 * x + 1, 2 * x + 1), Point(x, x));
	if (size >= 0) //大于进行开运算。
	{
		morphologyEx(src, dst3,CV_MOP_TOPHAT, ker);

	}
	else
	{
		morphologyEx(src, dst3,CV_MOP_BLACKHAT, ker);

	}

	imshow("【顶帽和黑帽运算窗口】", dst3);



}

//注意，dst输出图，必须为三个，不能为一个。

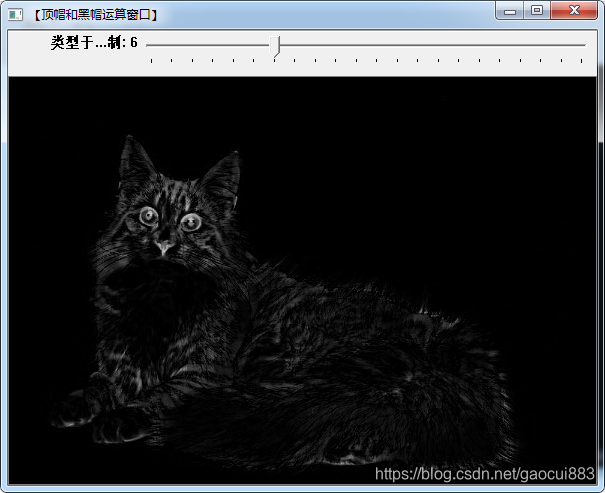

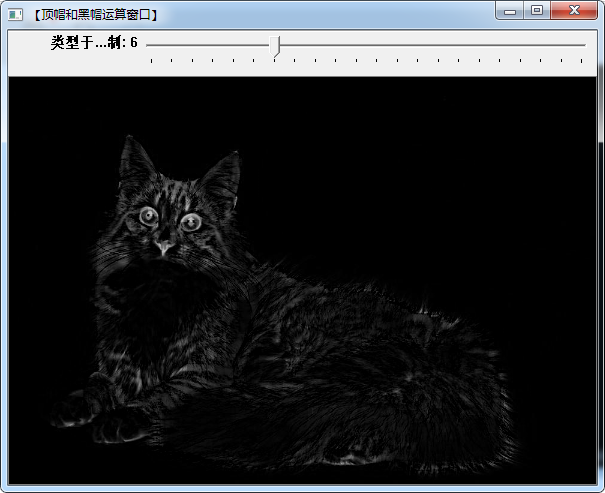

黑帽，突出轮廓附近更暗的区域。

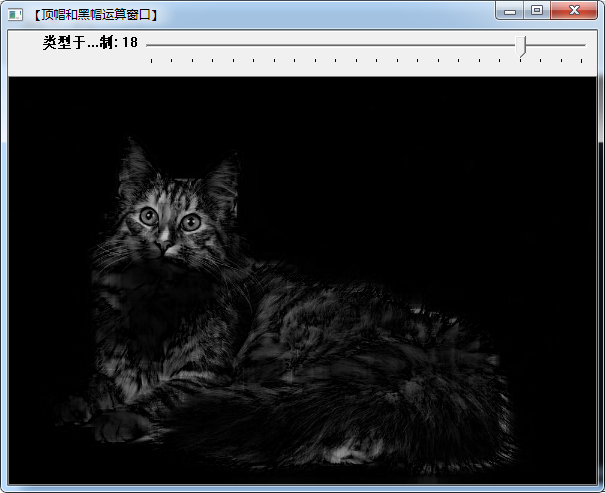

顶帽运算可以突出闭轮廓附近更亮的区域。
