匿名拓空者Pro开源飞控使用介绍-2-硬件配置及拓展接口

可紊 提交于 2019-12-01 13:48:51

硬件配置

主控 STM32F407 : 1M FLASH,192K RAM,运行频率168MHz;
惯性传感器 icm20602 :3轴陀螺 + 3轴加速度 + 恒温设计(相比MPU6050,icm20602在噪声、零飘等方面均有提升,带来更好的飞行效果)
磁场传感器 ak8975 :3轴磁罗盘
气压传感器 spl06 :高精度气压计,灵敏度5cm。

拓展接口

PWM输入 8路硬件PWM采集,用于接收航模接收机信号
PWM输出 8路硬件PWM输出,用于驱动无刷电机或者舵机等设备
拓展串口 飞控引出5路串口,最多可外接5个串口设备。同时,也可通过修改源码,将串口IO初始化成不同功能,比如gpio、adc、iic等,可以拓展更多设备。
调试接口 1 * SWD:用于下载程序,单步调试等
通信接口 1 * USB:提供一个USB接口,方便连接飞控进行调试
拓展IO 4 * 扩展IO:留给用户,任意使用,方便二次开发、DIY扩展。

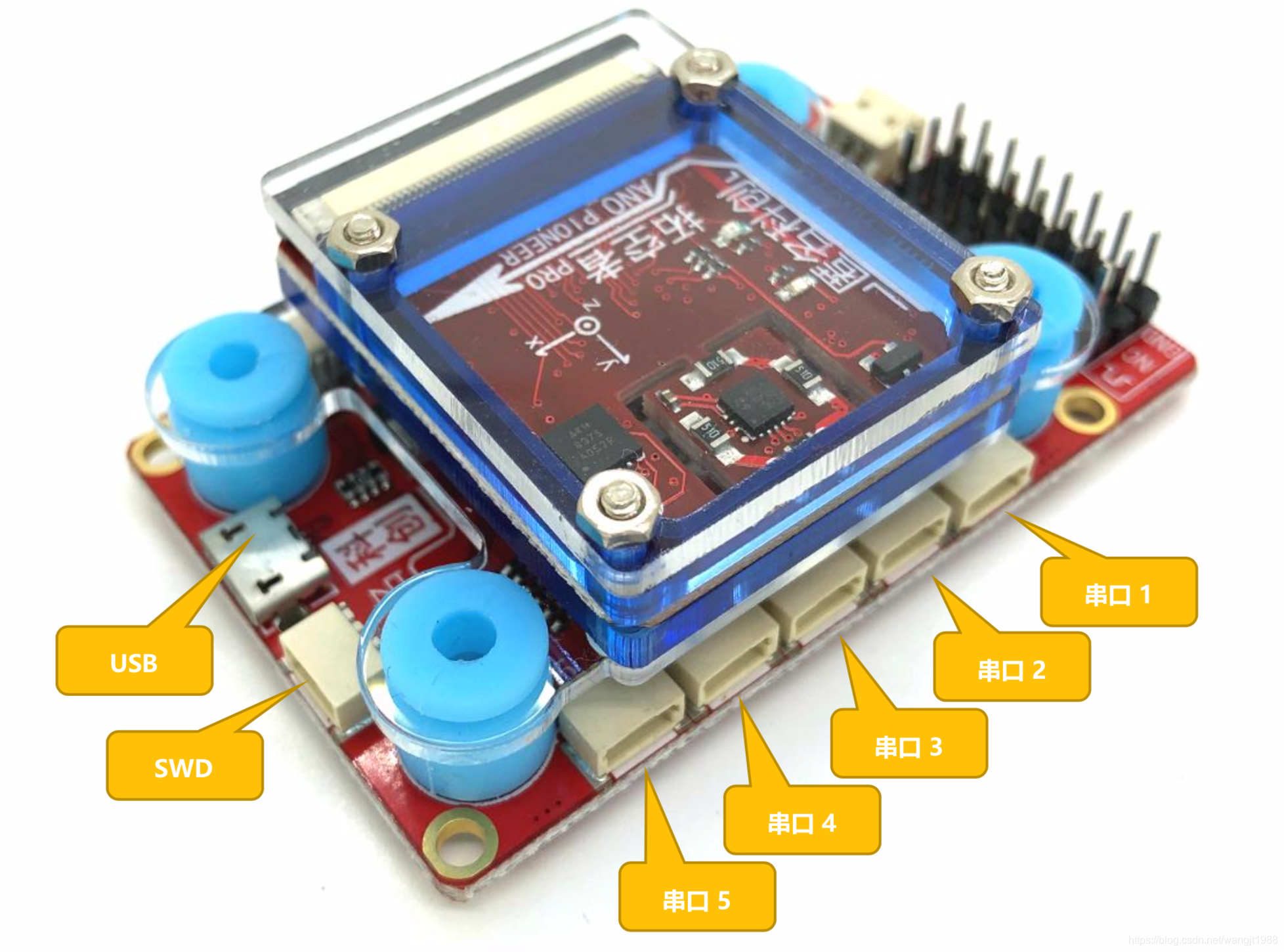

接口1

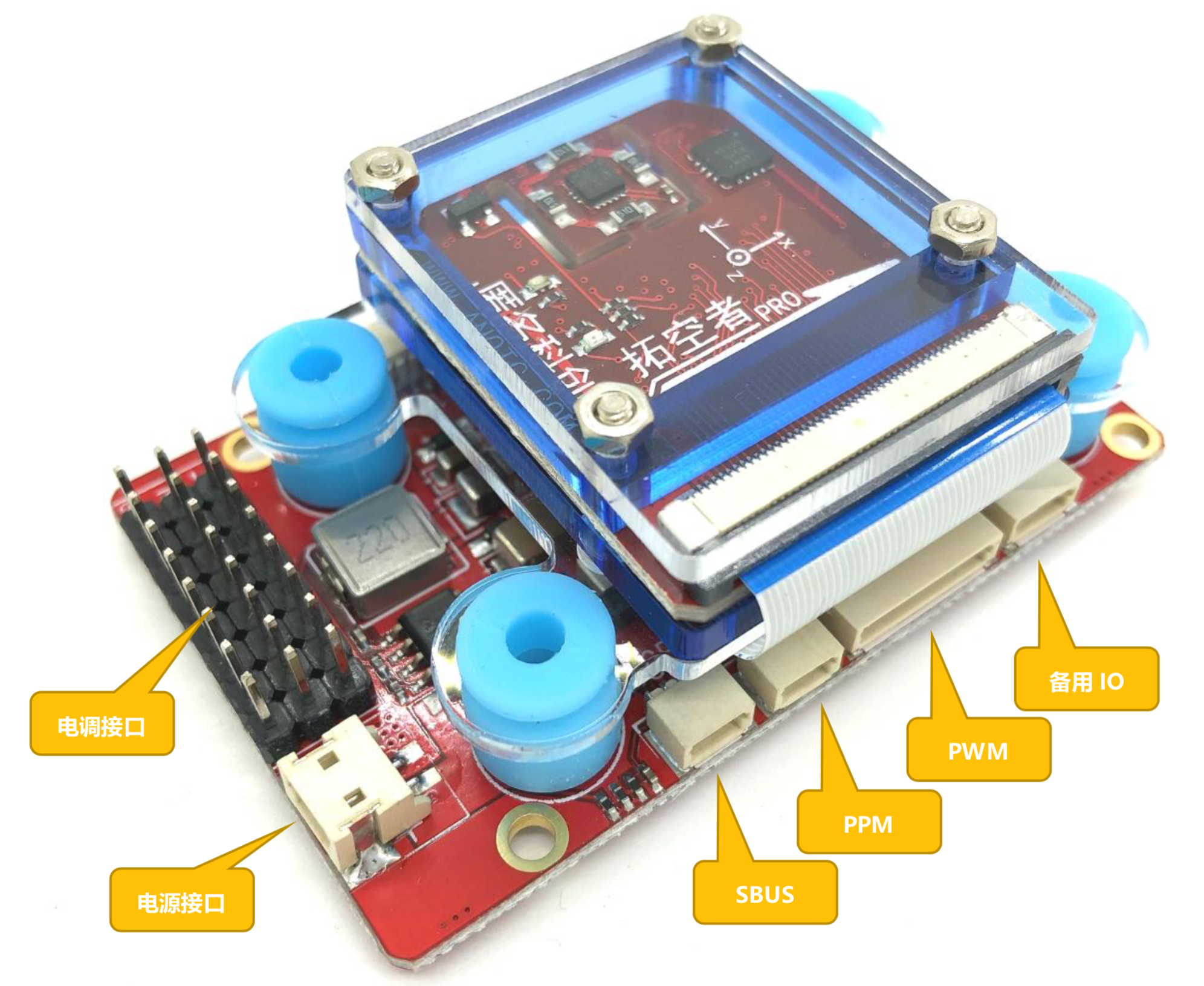

接口2
丝印

接口介绍

串口 串口为4p,如图,丝印为VGTR,从左至右,分别为VCC(5V)、GND、TX、RX,注意,VCC引脚为靠近电调接口一侧。
SWD接口 如图,丝印为DGCN,分别为DIO、GND、CLK、无用IO,也就是说,SWD只能下载用,不能为飞控供电哦,所以在下载时飞控需独立供电。
PWM接收机接口 丝印为-+12345678,分别是GND、VCC(5V,给接收机供电)、通道1、2、3、4、5、6、7、8。
SBUS接收机接口 丝印为GVS,分别是GND、VCC、信号。
PPM接收机接口 丝印为GVS,分别是GND、VCC、信号。
电调接口 丝印为GND的一排接电调地,中间丝印为NC的一排接接收机的VCC,某些多旋翼专用接收机没有中间这根线,即可不解,即使连接至电调的VCC,飞控也不从电调取电,飞控使用独立电源。
电源接口 丝印VG,分别为VCC、GND,本电源接口支持3S到6S航模电池。
备用IO接口 本接口设计给用户自定义使用,对应关系请看飞控原理图。
注意 使用360版拓展板的用户,接口定义完全和兼容板一致,直接参考兼容板即可。
