交通灯

（1）交通灯能全部亮

（2）东西红灯亮，南北绿灯亮，延时10秒

（3）东西红灯闪，南北黄灯闪，延时延时3秒

（4）东西绿灯亮，南北红灯亮，延时10秒

（5）东西黄灯闪，南北绿灯亮，延时3秒

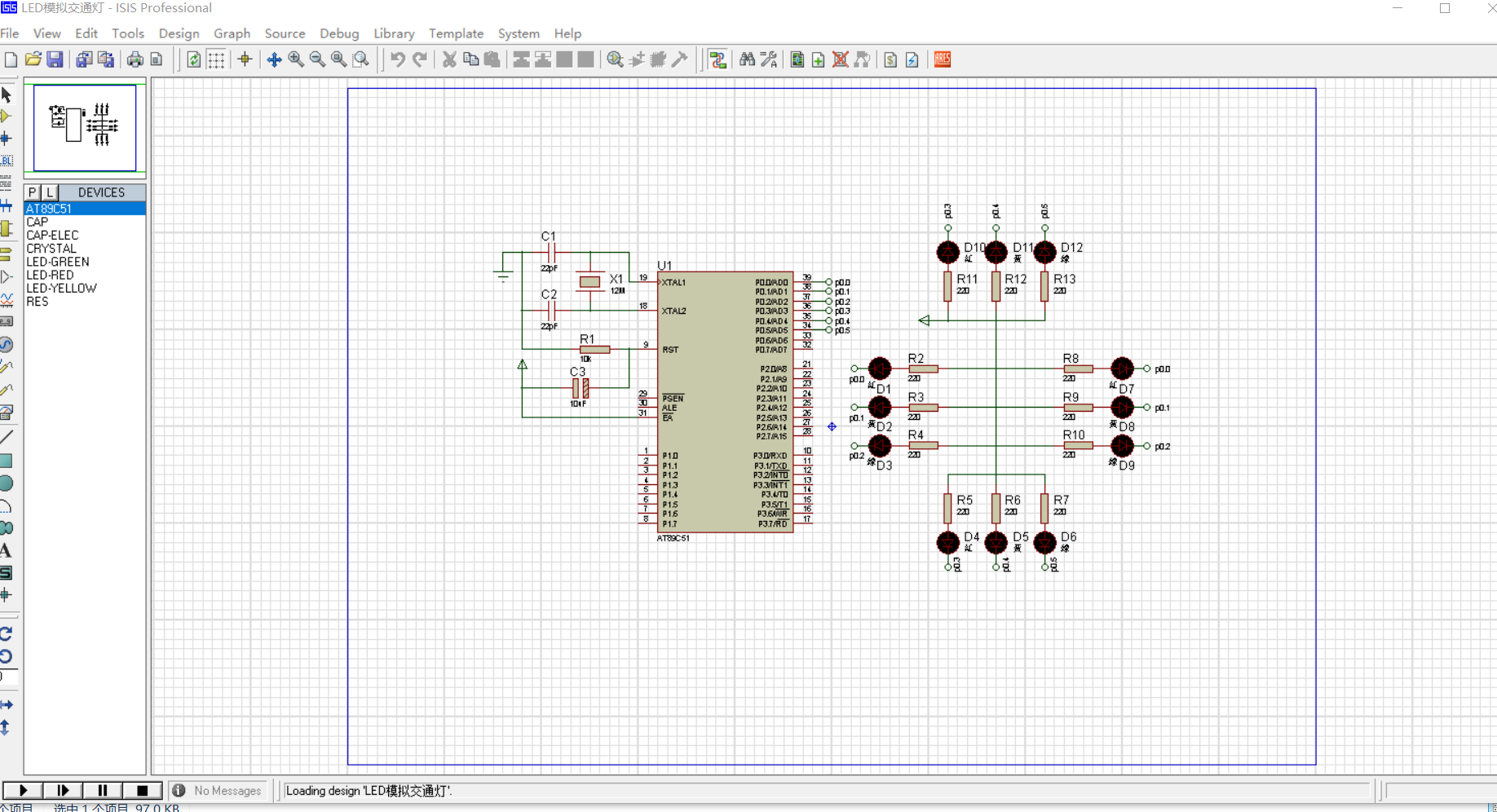

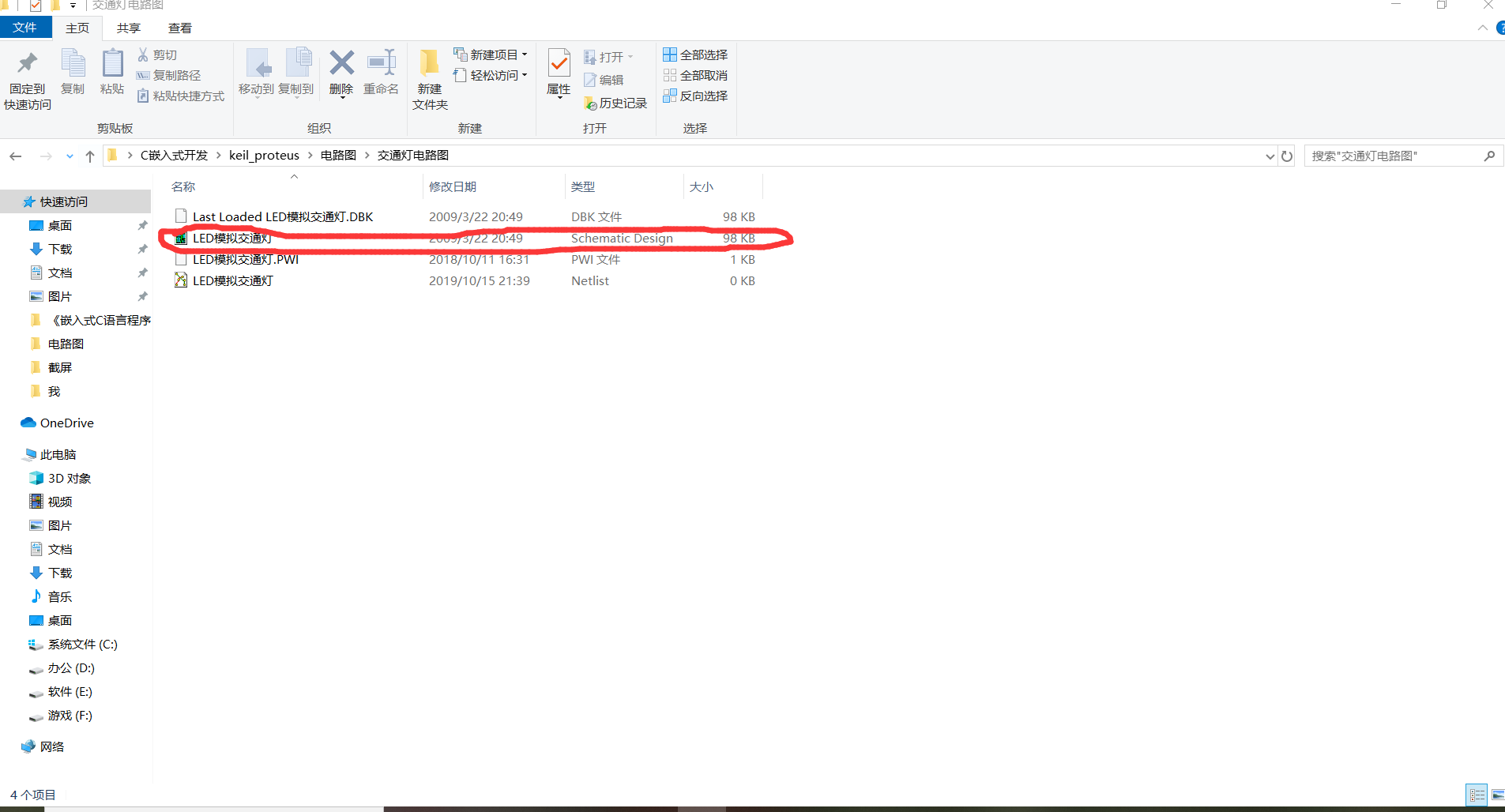

二、打开交通灯电路图

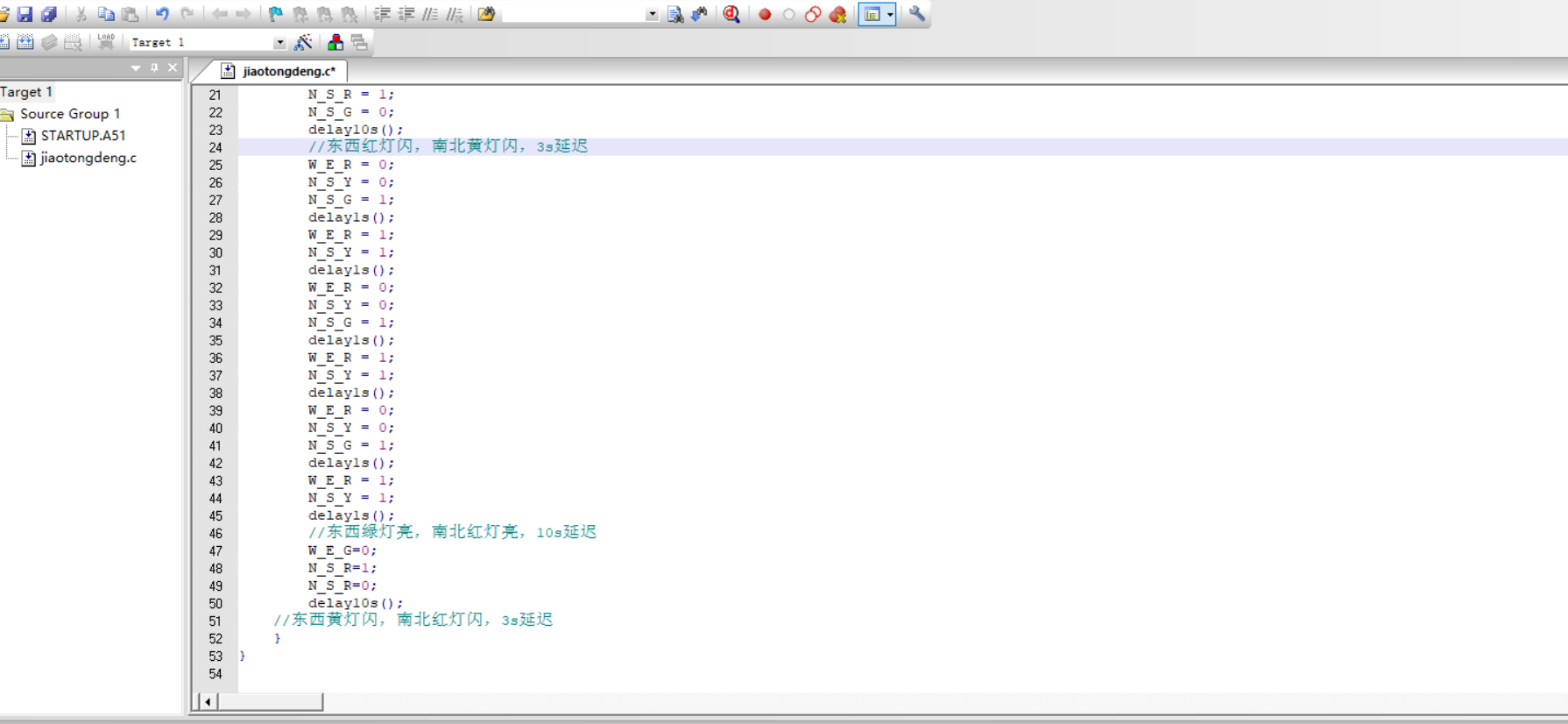

 三、打开Kil4，编写代码如图



#include <reg52.h>
#include "delay.h"
sbit W_E_R=P0^0;
sbit W_E_Y=P0^1;
sbit W_E_G=P0^2;
sbit N_S_R=P0^3;
sbit N_S_Y=P0^4;
sbit N_S_G=P0^5;

void main()
{
    //四个路口红灯亮
    W_E_R = 0;
    N_S_R = 0;
    delay1s();
    //交通灯正常工作循环
    while(1)
    {
        //东西红灯亮，南北绿灯亮，10s延迟
        W_E_R = 0;
        N_S_R = 1;
        N_S_G = 0;
        delay10s();
        //东西红灯闪，南北黄灯闪，3s延迟
        W_E_R = 0;
        N_S_Y = 0;
        N_S_G = 1;
        delay1s();
        W_E_R = 1;
        N_S_Y = 1;
        delay1s();
        W_E_R = 0;
        N_S_Y = 0;
        N_S_G = 1;
        delay1s();
        W_E_R = 1;
        N_S_Y = 1;
        delay1s();
        W_E_R = 0;
        N_S_Y = 0;
        N_S_G = 1;
        delay1s();
        W_E_R = 1;
        N_S_Y = 1;
        delay1s();
        //东西绿灯亮，南北红灯亮，10s延迟
        W_E_G=0;
        N_S_R=1;
        N_S_R=0;
        delay10s();
    //东西黄灯闪，南北红灯闪，3s延迟
    }
}

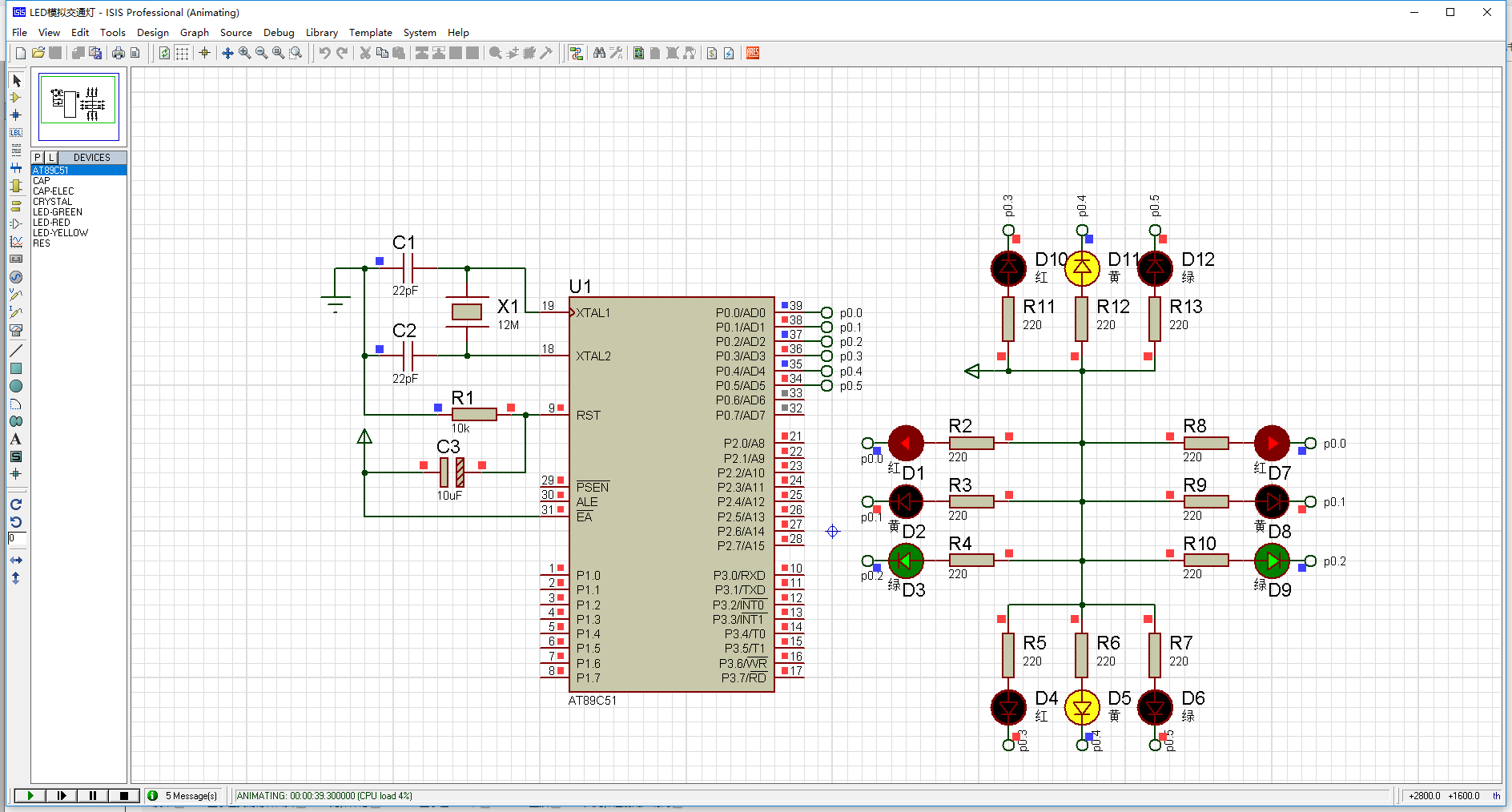

四、最后将代码烧录进protues，如图
