形态学膨胀腐蚀 | 易学教程

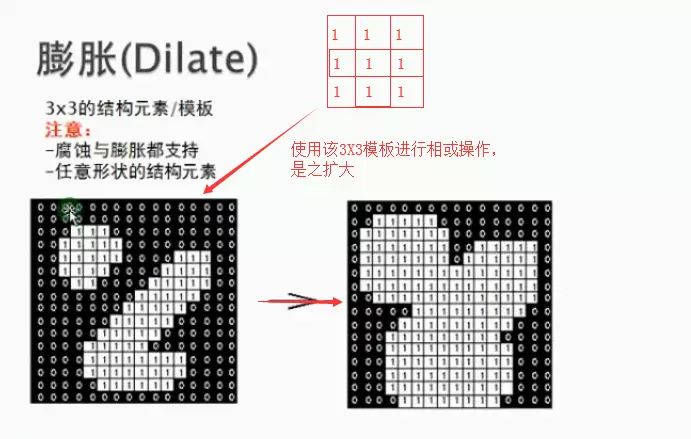

% 放大图像以放大形状

% 使用imdilate函数来扩展图像

% 形态扩展操作扩展或加厚图像中的前景对象

BW = zeros(9,10);

BW(4:6,4:7) = 1;

imshow(imresize(BW,40,'nearest'))

% 创建一个结构元素与imdilate一起使用

% 要展开几何对象，通常需要创建与对象形状相同的结构元素

SE = strel('square',3);

% 将输入图像和结构元素传递给imdilate

% 向前景对象的所有边添加1

BW2 = imdilate(BW,SE);

imshow(imresize(BW2,40,'nearest'))

% 为了进行比较，创建一个不同形状的结构元素

% 使用新的结构元素扩展原始图像

SE2 = strel('diamond',1);

BW3 = imdilate(BW,SE2);

imshow(imresize(BW3,40,'nearest'))

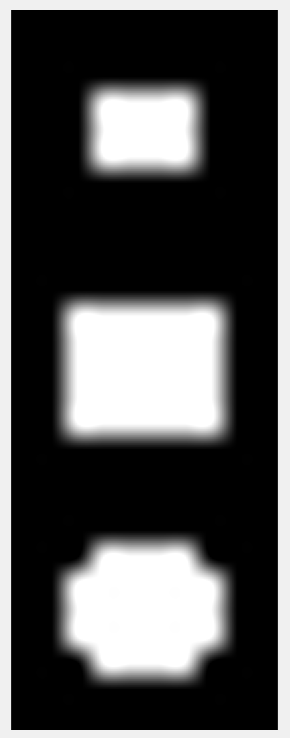

montage({BW,BW2,BW3}, 'Size', [3 1]);

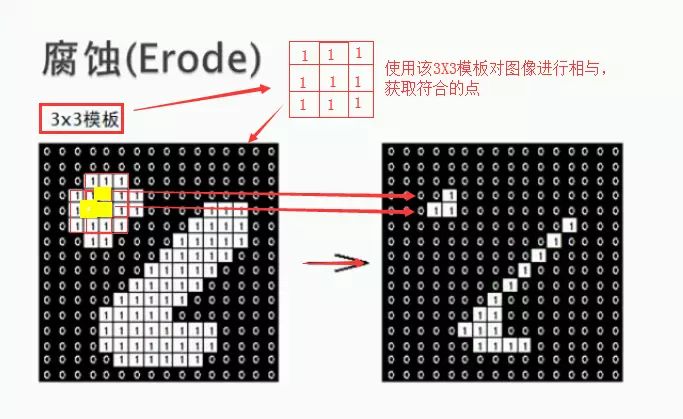

%% 腐蚀图像以去除细线条

% 使用imerode函数来腐蚀二进制图像

% 图像读取、显示图像

BW1 = imread('circbw.tif');

imshow(BW1)

% 创建一个对角结构元素

SE = strel('arbitrary',eye(7));

% 腐蚀图像

BW2 = imerode(BW1,SE);

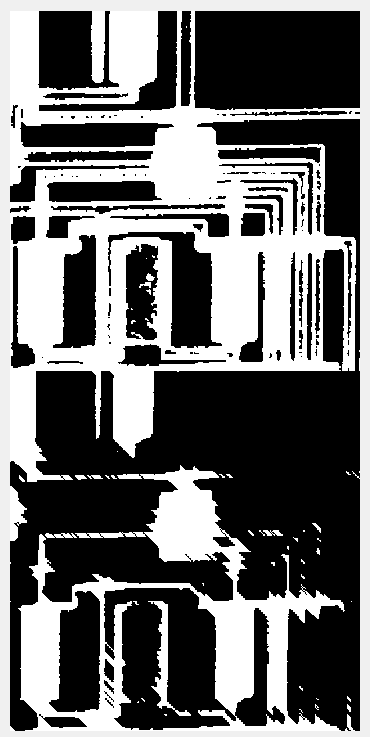

% 显示原始图像和腐蚀图像

% 对角线条纹是由于结构元素的形状

imshow(BW2)

montage({BW1,BW2}, 'Size', [2 1]);
