基于NFS共享存储实现KVM虚拟主机动态迁移

   在KVM中可以将运行中的虚拟机从一个KVM主机迁移到另一个KVM主机中运行，而不需要任何停机时间。如果两个KVM主机都能够访问相同的存储池，那么实时迁移工作就很好了。要使存储池在KVM主机上都可访问，您需要使用NFS或GFS2文件系统(集群文件系统)。在本例中，我使用NFS文件系统来存储VM映像文件。在迁移过程中，VM的“内存”内容将被复制到目标KVM主机，而在某个时间点上，将发生迁移VM。注意，当您在KVM主机上共享文件系统时，将不会在网络上传输VM的磁盘映像，因为两个KVM主机都可以访问相同的存储池。



迁移介绍：迁移是指将在KVM上运行的虚拟机系统转移到其他物理机的KVM上运行

静态迁移：在虚拟机关机的情况迁移

动态迁移：在虚拟机上服务正常运行的情况下迁移，要基于共享存储

动态迁移特点：

不会对最终用户造成明显影响

仅有非常短暂的停机时间



1、 设置3台服务器主机名、配置 /etc/hosts 保证网络连接

2、 两台主机的KVM连接NFS共享存储

3、 在源主机的KVM中新建虚拟机并安装系统

4、 连接KVM、并进行迁移

首先将所有的主机关闭防火墙

[root@localhost ~]# iptables -F

[root@localhost ~]# systemctl stop firewalld

[root@localhost ~]# setenforce 0

动态迁移演示

源主机 KVM01 192.168.200.11

目的主机 KVM02 192.168.200.12

NFS共享存储 192.168.200.13

KVM01与KVM02主机都需安装KVM软件并调整网络模式,

VMware 虚拟机中 linux 开机前需要勾选Inter VT-x/EPT 或 AMD/RVI(v)







[root@localhost ~]# cat /proc/cpuinfo |grep vmx --color=auto

flags : fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush mmx fxsr sse sse2 ss ht syscall nxpdpe1gb rdtscp lm constant_tsc arch_perfmon nopl xtopology tsc_reliable nonstop_tsc eagerfpu pni pclmulqdq vmx ssse3 fma cx16 pcid sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave avx f16c rdrand hypervisor lahf_lm abm 3dnowprefetch tpr_shadow vnmi ept vpid fsgsbase tsc_adjust bmi1 avx2 smep bmi2 invpcid rdseed adx smap xsaveopt aratflags : fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush mmx fxsr sse sse2 ss ht syscall nxpdpe1gb rdtscp lm constant_tsc arch_perfmon nopl xtopology tsc_reliable nonstop_tsc eagerfpu pni pclmulqdq vmx ssse3 fma cx16 pcid sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave avx f16c rdrand hypervisor lahf_lm abm 3dnowprefetch tpr_shadow vnmi ept vpid fsgsbase tsc_adjust bmi1 avx2 smep bmi2 invpcid rdseed adx smap xsaveopt arat

在CentOS7的系统光盘镜像中，已经提供了安装KVM所需软件，通过部署基于光盘镜像的本地yum源，直接使用yum安装所需软件即可。

[root@localhost ~]# yum groupinstall "GNOME Desktop" #安装GNOME桌面环境

[root@localhost ~]# yum -y install qemu-kvm #KVM模块

[root@localhost ~]# yum -y install qemu-kvm-tools #KVM调试工具，可不安装

[root@localhost ~]# yum -y install qemu-img #qemu组件，创建磁盘，启动虚拟机

[root@localhost ~]# yum -y install bridge-utils #网络支持工具

[root@localhost ~]# yum -y install libvirt #虚拟机管理工具

[root@localhost ~]# yum -y install virt-manager #图形界面管理虚拟机

[root@localhost ~]# yum -y install qemu-kvm qemu-kvm-tools virt-install qemu-img bridge-utils libvirt virt-manager

检测KVM模块安装是否成功

[root@localhost ~]# lsmod | grep kvm

kvm_intel 174841 0

kvm 578518 1 kvm_intel

irqbypass 13503 1 kvm

开启服务，安装完成后还需要开启libvirtd服务

[root@localhost ~]# systemctl start libvirtd

[root@localhost ~]# systemctl enable libvirtd

设置KVM网络

宿主服务器安装完成KVM，首先要设定网络，在libvirt中运行KVM网络有两种方法，NAT和Bridge，默认是NAT。

1、用户模式，即NAT方式，这种方式是默认网络，数据包由NAT方式通过主机接口进行传送，可以访问外网，但是无法从外部访问虚拟机网络

2、桥接模式，这种模式允许虚拟机像一台独立的主机一样拥有网络，外部机器可以直接访问到虚拟机内部，但需要网卡支持，并编辑网卡参数文件以支持桥接。

Bridge案例：

[root@localhost ~]# cp /etc/sysconfig/network-scripts/ifcfg-ens32 /etc/sysconfig/network-scripts/ifcfg-br0

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-br0

TYPE=Bridge

PROXY_METHOD=none

BROWSER_ONLY=no

BOOTPROTO=static

DEFROUTE=yes

IPV4_FAILURE_FATAL=no

IPV6INIT=no

IPV6_AUTOCONF=no

IPV6_DEFROUTE=no

IPV6_FAILURE_FATAL=no

IPV6_ADDR_GEN_MODE=stable-privacy

NAME=br0

DEVICE=br0

ONBOOT=yes

IPADDR=192.168.200.11

PREFIX=24

GATEWAY=192.168.200.1

DNS1=202.106.0.20

IPV6_PRIVACY=no

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens32

TYPE=Ethernet

PROXY_METHOD=none

BROWSER_ONLY=no

BOOTPROTO=static

DEFROUTE=yes

IPV4_FAILURE_FATAL=no

IPV6INIT=no

IPV6_AUTOCONF=no

IPV6_DEFROUTE=no

IPV6_FAILURE_FATAL=no

IPV6_ADDR_GEN_MODE=stable-privacy

NAME=ens32

UUID=b194e583-21c3-4109-a160-3d2a9876a30b

DEVICE=ens32

ONBOOT=yes

IPV6_PRIVACY=no

BRIDGE=br0

重启network服务

[root@localhost ~]# systemctl restart network #分别在两台虚拟机上图形界面开启网卡



注意事项：（重新开启网卡，与时候会主动断开，xshell必须重新连接）

[root@KVM01 ~]# vim /etc/hosts

192.168.200.11 KVM01

192.168.200.12 KVM02

192.168.200.13 NFS

[root@KVM01 ~]# scp /etc/hosts 192.168.200.112:/etc

[root@KVM01 ~]# scp /etc/hosts 192.168.200.113:/etc

NFS SERVER：配置共享目录 /kvm-share

[root@NFS ~]# vim /etc/exports

/kvm-share 192.168.200.11(rw,sync,no_root_squash)

/kvm-share 192.168.200.12(rw,sync,no_root_squash)

[root@NFS ~]# mkdir /kvm-share

[root@NFS ~]# systemctl start nfs

两台KVM主机上的操作：

[root@KVM01 ~]# showmount -e 192.168.200.113

Export list for 192.168.200.113:

/kvm-share 192.168.200.12,192.168.200.11

[root@KVM02 ~]# showmount -e 192.168.200.113

Export list for 192.168.200.113:

/kvm-share 192.168.200.12,192.168.200.11

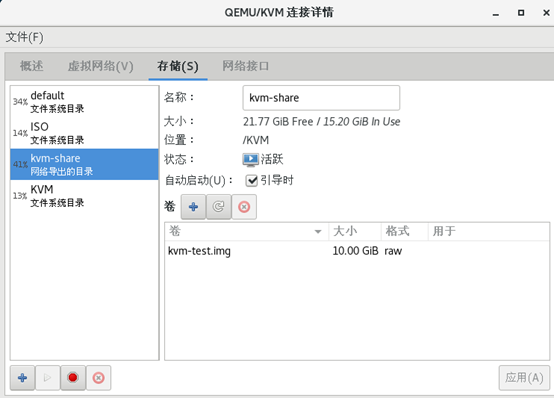

两台KVM连接共享存储：打开虚拟系统管理器界面双击QEMU/KVM 点击 存储 点击 加号





进入界面之后点击存储，再点击左下角的“+”，创建后三个“ISO""kvm-share""KVM"存储池

添加"kvm-share"存储池的步骤：

点击左下角的“+"，打开之后，

名称添加“kvm-share"

类型添加“netfs:网络导出的目录

点击“前进”

目标路径添加“/KVM

主机名添加“ 第三台NFS的ip地址”

源路径添加“/kvm-share"

点击”完成 “

添加"ISO"."KVM"存储池的步骤：

点击左下角的“+"，打开之后，

名称添加“ISO"或“KVM"

类型添加“dir:文件系统目录“

点击“前进”

目标路径添加“/virtual/KVM"/"/virtual/ISO"

点击”完成 “

下面源主机操作：192.168.200.11，在共享上创建虚拟机，目的主机不用添加卷，做完以上就停止操作

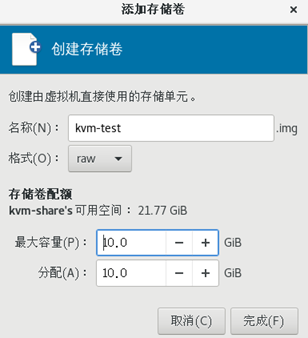

添加卷步骤：

首先点击卷右边的“+“



如图所示：







创建虚拟机

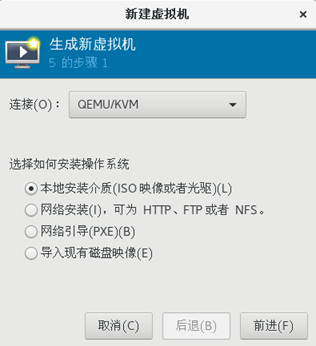

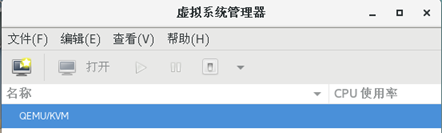

点击"QEMU/KVM"右键，点击”新建“，



如图所示

点击”前进“，如图所示



点击“前进”，如图所示



点击“前进”如图所示



点击“前进”如图所示

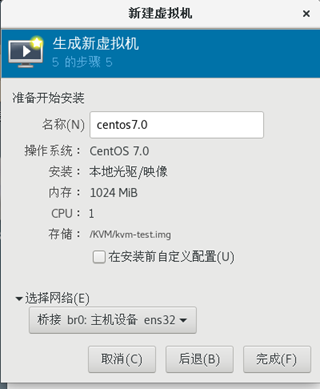

然后点击“完成”

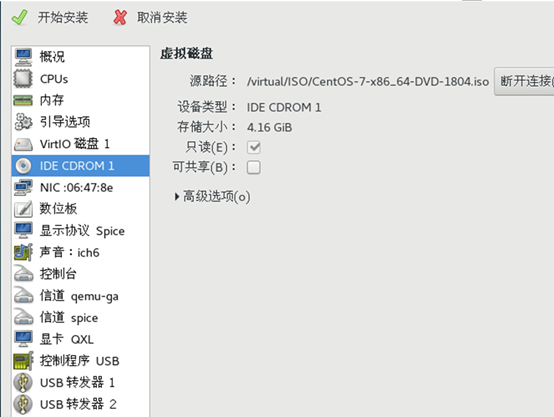

点击“开始安装”









过程比较慢，需要耐心等待。

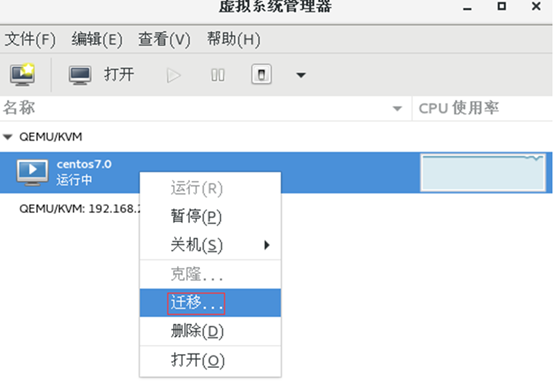

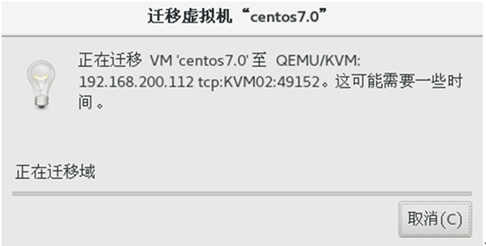

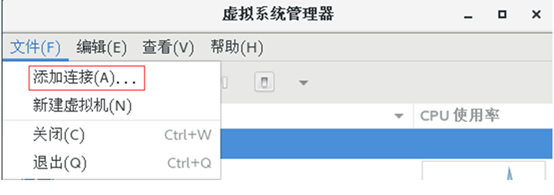

KVM迁移：打开virt-manager 选择文件 选择Add Connection

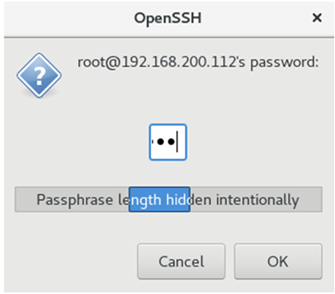

源主机连接目标主机

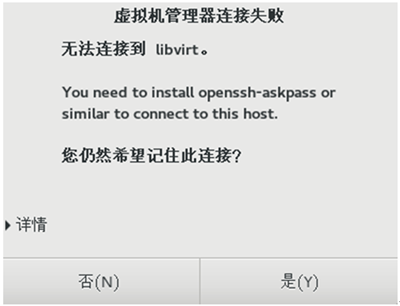

[root@KVM01 ~]# yum -y install openssh-askpass

[root@KVM02 ~]# yum -y install openssh-askpass







[root@KVM01 ~]# virsh shutdown centos7.0

域 centos7.0 被关闭

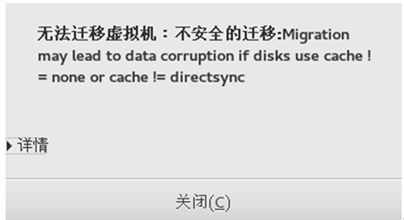

[root@KVM01 ~]# virsh edit centos7.0

<driver name='qemu' type='raw' cache='none'/>

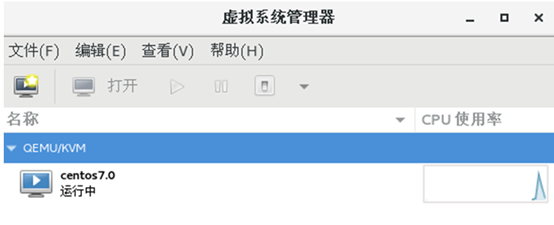

[root@KVM01 ~]# virsh start centos7.0

域 centos7.0 已开始

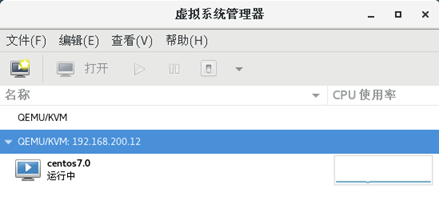

[root@KVM01 ~]# virsh list --all

Id 名称 状态

----------------------------------------------------

2 centos7.0 running
