PIE SDK与GeoServer结合说明文档

99封情书 提交于 2021-02-11 15:02:26

 1.  GeoServer简介

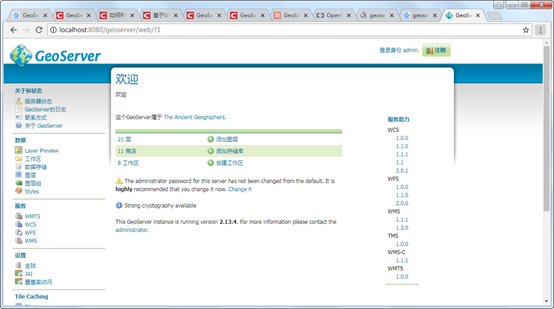

    GeoServer是OpenGIS Web服务器规范的J2EE实现的社区开源项目,利用GeoServer可以方便的发布地图数据,允许用户对特征数据进行更新、删除、插入操作,通过GeoServer可以容易的在用户之间迅速共享空间地理信息。它能兼容WMS和 WFS 特性;支持 PostGIS、Shapefile、ArcSDE、Oracle、VPF、MySQL、MapInfo;支持上百种投影;能够将网络地图输出为 jpeg、gif、png、SVG、KML等格式;支持AJAX 的地图客户端OpenLayers。



   GeoServer的安装参考:https://blog.csdn.net/qq_35732147/article/details/81869864

   GeoServer发布WMTS服务参考:

   https://blog.csdn.net/weixin_38843590/article/details/79879317



2.  应用介绍说明

  2.1.  应用场景介绍

    应用项目中经常遇到WebGIS和桌面GIS中共享一份地图或多个桌面端共享一份地图,应对这个问题的最优的方案就是把数据发布成一份地图服务,通过WMTS地图服务实现不同终端的数据共享。下面我们介绍如何在PIE中加载GeoServer发布的地图服务。

  2.2.  实现思路介绍

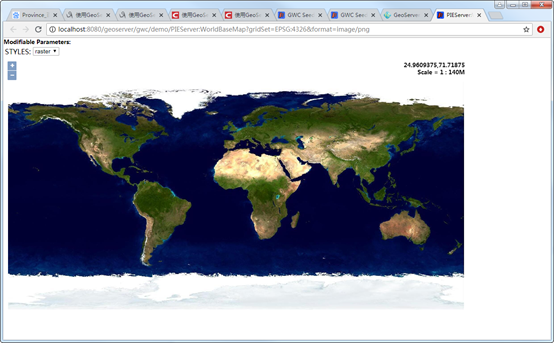

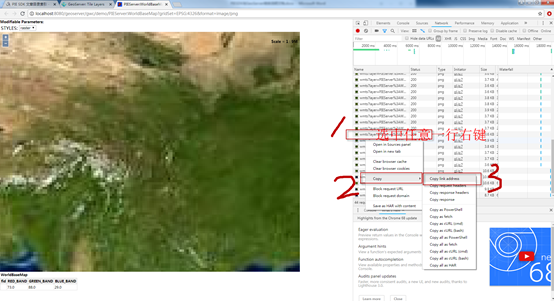

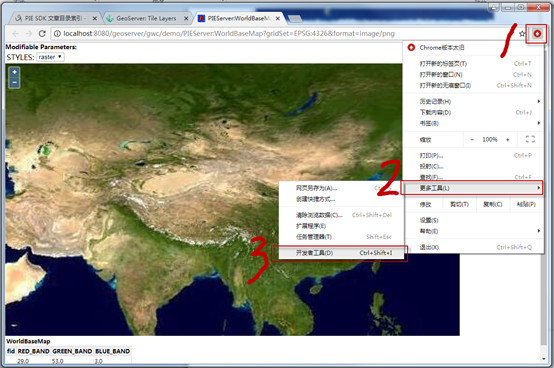

    要在PIE中加载GeoServer地图服务,可以通过PIE的自定义瓦片服务接口ICustomerOnlineTiledLayer来完成。要实现它我们需要知道瓦片的地址,那么如何找到GeoServer中WMTS服务的瓦片地址呢?下面演示如何在google浏览器下获得瓦片的路径:



粘贴得到:http://localhost:8080/geoserver/gwc/service/wmts?layer=PIEServer%3AWorldBaseMap&style=&tilematrixset=EPSG%3A4326&Service=WMTS&Request=GetTile&Version=1.0.0&Format=image%2Fpng&TileMatrix=EPSG%3A4326%3A7&TileCol=201&TileRow=44

标红的7代表切片的级别,标红的201代表切片的列编号,标红的44代表切片的行编号,修改为对应的标识符为:

http://localhost:8080/geoserver/gwc/service/wmts?layer=PIEServer%3AWorldBaseMap&style=&tilematrixset=EPSG%3A4326&Service=WMTS&Request=GetTile&Version=1.0.0&Format=image%2Fpng&TileMatrix=EPSG%3A4326%3A[$Level]&TileCol=[$Column]&TileRow=[$Row]

 2.3. 核心接口和方法

接口/类

方法

说明

ICustomerOnlineTiledLayer

SetTileInfo(TileInfo info);

设置瓦片信息

TileInfo

DPI

切片DPI,一般为96;

SpatialReference

地图服务坐标系;

Origin

地图服务切片起始点;

InitialExtent

地图服务的数据范围;

FullExtent

地图服务的全局范围

Format

切片的格式,一般为Png;

TileWidth

切片宽度,一般为256;

TileHeight

切片高度,一般为256;

LODInfos

切片级别信息;

LODInfo

Level

切片级别编号;(从0开始)

Resolution

该级别分辨率;

Scale

该级别比例尺;



2.4. 示例代码

项目路径

百度云盘地址下/PIE示例程序/14.SDK拓展开发/04PIE SDK与GeoServer结合/PIEMapApplication_GeoServer

数据路径

百度云盘地址下/PIE示例数据/栅格数据/04.World/World.tif

视频路径

百度云盘地址下/PIE视频教程/14.SDK拓展开发/ PIE SDK与GeoServer结合.avi

示例代码

 1 /// <summary>
 2 /// 增加用户自定义切片服务图层
 3 /// </summary>
 4 public void AddCustomTiledLayer()
 5 {
 6 // 创建自定义瓦片地图服务图层
 7       string url = "http://localhost:8080/geoserver/gwc/service/wmts?layer=PIEServer%3A
 8 WorldBaseMap&style=&tilematrixset=EPSG%3A4326&Service=WMTS&Request=GetTil
 9 e&Version=1.0.0&Format=image%2Fpng&TileMatrix=EPSG%3A4326%3A[$Level]&TileC
10 ol=[$Column]&TileRow=[$Row]";
11       CustomerOnlineTiledLayer layer = new CustomerOnlineTiledLayer(url);
12       layer.Name = "World";
13
14       // 设置自定义瓦片地图服务图层的地图切片信息
15       PIE.Carto.TileInfo tileInfo = new TileInfo();
16       tileInfo.Format = (PIE.Carto.TileImageFormat)1;
17       tileInfo.DPI = 96;
18       tileInfo.TileWidth = 256;
19       tileInfo.TileHeight = 256;
20       tileInfo.CompressionQuality = 75;
21       tileInfo.LODInfos = new List<LODInfo>();
22       double dResolution = 0.703125;
23       double dScale = 2.95497598570834E8;
24       for (int i = 0; i < 16; ++i)
25       {
26            PIE.Carto.LODInfo lodInfo = new LODInfo();
27            lodInfo.Level = i;
28            lodInfo.Resolution = dResolution / Math.Pow(2.0, i);
29            lodInfo.Scale = dScale / Math.Pow(2.0, i); ;
30            tileInfo.LODInfos.Add(lodInfo);
31       }
32       ISpatialReference spatialReference = SpatialReferenceFactory.CreateSpatialReference(4326);
33       tileInfo.SpatialReference = spatialReference;
34
35       // 设置自定义瓦片地图服务图层的起始点和范围信息
36       IPoint point = new PIE.Geometry.Point();
37       point.PutCoords(-180, 90);
38       (point as IGeometry).SpatialReference = spatialReference;
39       tileInfo.Origin = point;
40       IEnvelope envelope = new Envelope();
41       envelope.PutCoords(-180, -90, 180, 90);
42       tileInfo.InitialExtent = envelope;
43       tileInfo.FullExtent = envelope;
44       layer.SetTileInfo(tileInfo);
45
46       // 加载到地图并刷新
47       m_HookHelper.FocusMap.AddLayer(layer);
48       m_HookHelper.ActiveView.PartialRefresh(ViewDrawPhaseType.ViewAll);
49 }

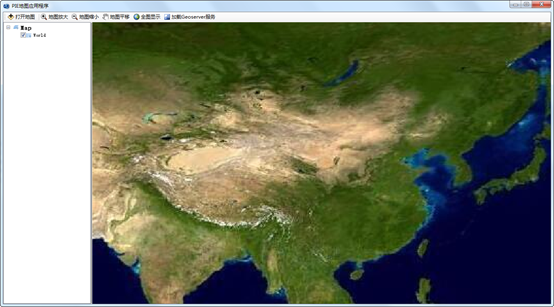

2.5.  示例截图
