StarUML类图的六种关系
一、 泛化（Generalization）
样式：实线+箭头
泛化关系图（men类继承person类）：

代码：

1.	public class Person{


2.	}
3.	Public class men extend person{


4.	}

二、 实现（Realization）
样式：实线+圆圈

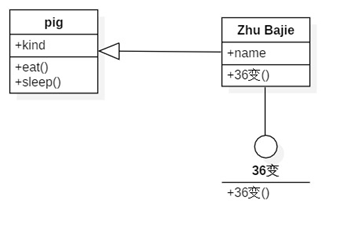

实现关系图（猪八戒类实现36变）：

1.	Public interface 36magic{


2.	Public abstract void 36magic();
3.	}
4.	public class zhubajie implements 36magic{


5.	public void 36magic();
6.	}

三、依赖（Dependency）
样式：虚线+箭头
依赖关系图（PS：动物类依赖水类生长）：

1.	Public class Water(){


2.	}
3.	Public class Animal(){


4.	 Public void Growup(water){


5.	  }
6.	}

四、 聚合（aggregation）
样式：实线+空菱形
聚合关系图（PS：汽车由轮胎组装而成，且轮胎能独立存在成为一个个体）

1.	Public class car{


2.	   Public Tyre tyre;
3.	   Public car(Tyre tyre){


4.	           this.tyre=tyre;
5.	}
6.	}

五、 组合（Composition）
样式：实线+实菱形
组合关系图（PS：公司类由各个部门类组成，且各个部门不能离开公司独立存在）：

1.	Public class company{


2.	   Public Department department;
3.	   Public company(){


4.	Department=new department();
5.	}
6.	}

六、 单向关联（Directed Association）
样式：实线+箭头
组合关系图（PS：学生被课程关联）

1.	Public class student{


2.	Public course courses;
3.	Public student(){

   }
4.	}
5.	Public class course{


6.	   Public course(){

   }
7.	}
