CNN 经典网络之-ResNet

拟墨画扇 提交于 2021-02-01 11:28:33

resnet 又叫深度残差网络

图像识别准确率很高,主要作者是国人哦

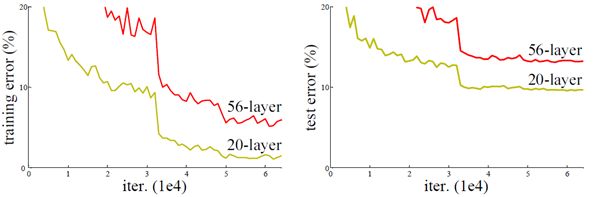

深度网络的退化问题

深度网络难以训练,梯度消失,梯度爆炸,老生常谈,不多说

resnet 解决了这个问题,并且将网络深度扩展到了最多152层。怎么解决的呢?



残差学习

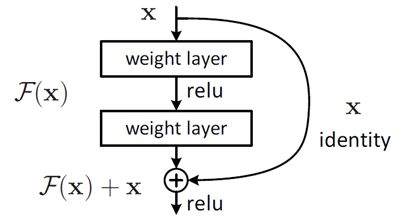

结构如图



在普通的卷积过程中加入了一个x的恒等映射(identity mapping)

专家把这称作 skip connections  或者 shortcut connections



残差结构的理解

为什么要这样呢?下面我从多个角度阐述这个问题。



生活角度

每学习一个模型,我都希望能用日常的生活去解释为什么模型要这样,一是加深对模型的理解,二是给自己搭建模型寻找灵感,三是给优化模型寻找灵感。

resnet 无疑是解决很难识别的问题的,那我举一个日常生活中人类也难以识别的问题,看看这个模型跟人类的识别方法是否一致。

比如人类识别杯子里的水烫不烫

一杯水,我摸了一下,烫,好,我的神经开始运转,最后形成理论杯子里的水烫,这显然不对

又一杯水,我一摸,不烫,好嘛,这咋办,认知混乱了,也就是无法得到有效的参数,

那人类是怎么办呢?

我们不止是摸一摸,而且在摸过之后还要把杯子拿起来仔细看看,有什么细节可以帮助我们更好的识别,这就是在神经经过运转后,又把x整体输入,

当然即使我们拿起杯子看半天,也可能看不出任何规律来帮助我们识别,那人类的作法是什么呢?我记住吧,这种情况要小心,这就是梯度消失了,学习不到任何规律,记住就是恒等映射,

这个过程和resnet是一致的。

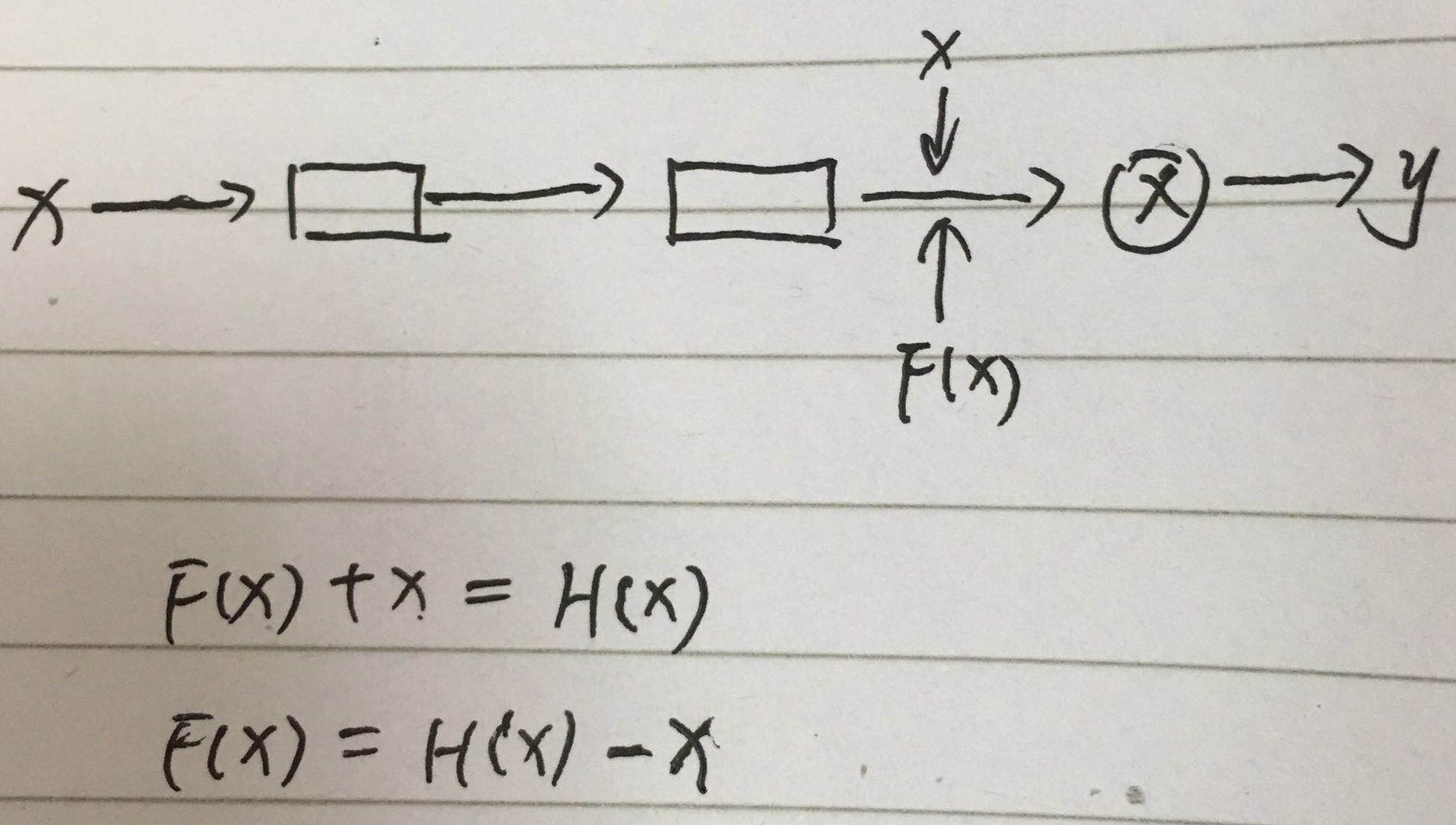

网络结构角度

当梯度消失时,f(x)=0,y=g(x)=relu(x)=x,怎么理解呢?

1. 当梯度消失时,模型就是记住,长这样的就是该类别,是一个大型的过滤器

2. 在网络上堆叠这样的结构,就算梯度消失,我什么也学不到,我至少把原来的样子恒等映射了过去,相当于在浅层网络上堆叠了“复制层”,这样至少不会比浅层网络差。

3. 万一我不小心学到了什么,那就赚大了,由于我经常恒等映射,所以我学习到东西的概率很大。

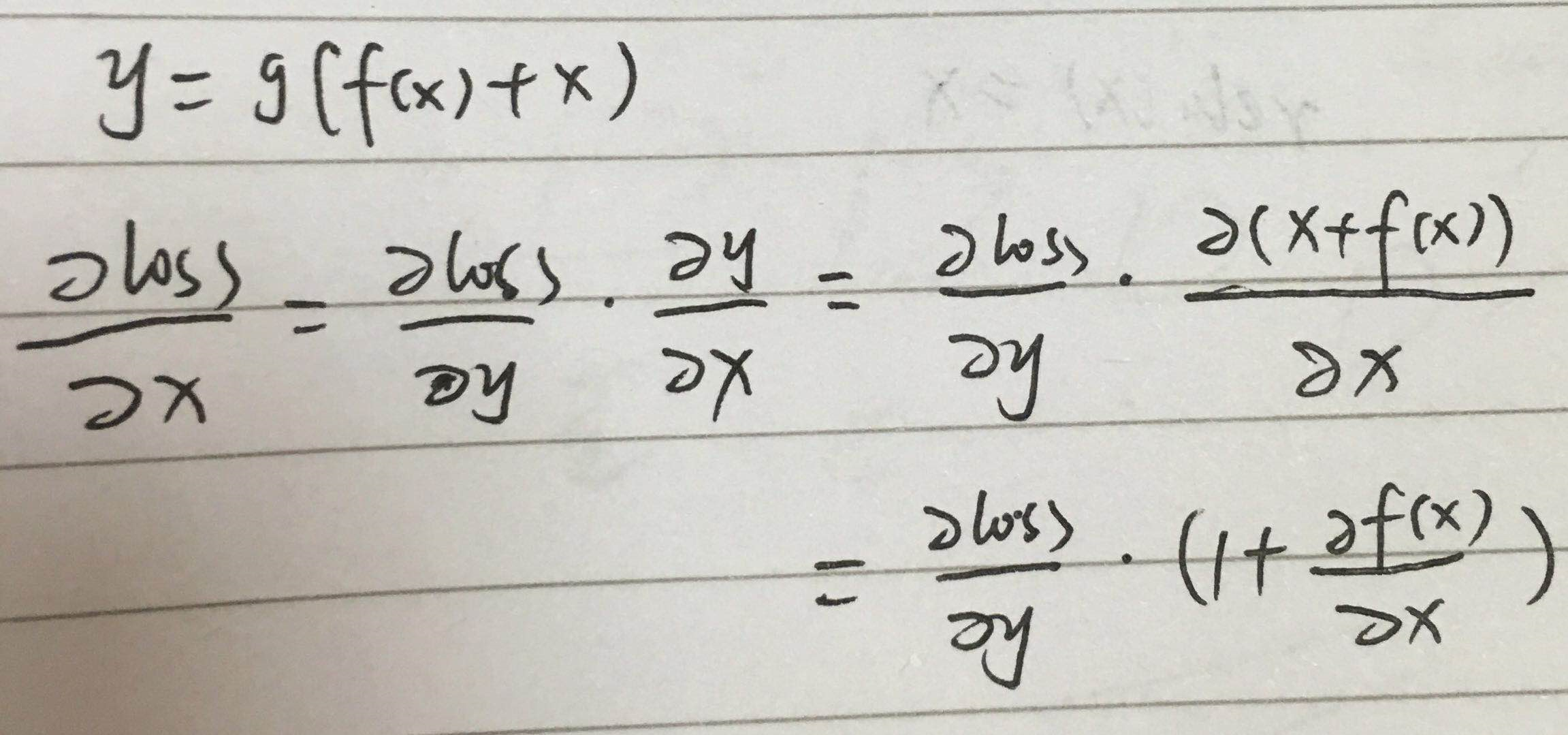

数学角度

可以看到 有1 的存在,导数基本不可能为0



那为什么叫残差学习呢

可以看到 F(x) 通过训练参数 得到了 H(x)-x,也就是残差,所以叫残差学习,这比学习H(x)要简单的多。



等效映射 identity mapping

上面提到残差学习中需要进行 F(x)+x,在resnet中,卷积都是 same padding 的,当通道数相同时,直接相加即可,

但是通道数不一样时需要寻求一种方法使得  y=f(x)+wx



实现w有两种方式

1. 直接补0

2. 通过使用多个 1x1 的卷积来增加通道数。



网络结构

block

block为一个残差单元,resnet 网络由多个block 构成,resnet 提出了两种残差单元

 左边针对的是ResNet34浅层网络,右边针对的是ResNet50/101/152深层网络,右边这个又被叫做 bottleneck

bottleneck 很好地减少了参数数量,第一个1x1的卷积把256维channel降到64维,第三个又升到256维,总共用参数:1x1x256x64+3x3x64x64+1x1x64x256=69632,

如果不使用 bottleneck,参数将是 3x3x256x256x2=1179648,差了16.94倍



这里的输出通道数是根据输入通道数确定的,因为要与x相加。



整体结构

1. 与vgg相比,其参数少得多,因为vgg有3个全连接层,这需要大量的参数,而resnet用 avg pool 代替全连接,节省大量参数。

2. 参数少,残差学习,所以训练效率高



结构参数

Resnet50和Resnet101是其中最常用的网络结构。

我们看到所有的网络都分成5部分,分别是:conv1,conv2_x,conv3_x,conv4_x,conv5_x

其结构是相对固定的,只是通道数根据输入确定。

注意,Resnet 最后的 avg_pool 是把每个 feature map 转换成 1 个特征,故池化野 size 为 feature map size,如 最后输出位 512x7x7,那么池化野size 为 7



pytorch-resnet34

from torch import nn
import torch as t
from torch.nn import functional as F

class ResidualBlock(nn.Module):
    ### 残差单元
    def __init__(self, inchannel, outchannel, stride=1, shortcut=None):
        ### 卷积
        super(ResidualBlock, self).__init__()
        self.left = nn.Sequential(
            nn.Conv2d(inchannel, outchannel, 3, stride, 1, bias=False),
            nn.BatchNorm2d(outchannel),
            nn.ReLU(inplace=True),
            nn.Conv2d(outchannel, outchannel, 3, 1, 1, bias=False),
            nn.BatchNorm2d(outchannel)
        )
        self.right = shortcut

    def forward(self, x):
        ### 先恒等映射,然后加上卷积后的out再relu
        out = self.left(x)
        residual = x if self.right is None else self.right(x)
        out += residual
        return F.relu(out)


class ResNet34(nn.Module):
    def __init__(self, num_classes=1000):
        super(ResNet34, self).__init__()
        ### 先做 7x7 卷积
        self.pre = nn.Sequential(
            nn.Conv2d(3, 64, 7, 2 ,3, bias=False),      ### 输入 3 通道,输出 64 通道,卷积核7x7,步长2,padding 3
            nn.BatchNorm2d(64),
            nn.ReLU(inplace=True),
            nn.MaxPool2d(3, 1, 1)       ### inchannel,outchannel,padding
        )
        ### 共32层
        self.layer1 = self._make_layer(64, 128, 3)              ### 3 个 64 通道的残差单元,输出 128通道,共6层
        self.layer2 = self._make_layer(128, 256, 4, stride=2)   ### 4 个 128通道的残差单元,输出 256通道,共8层
        self.layer3 = self._make_layer(256, 512, 6, stride=2)   ### 6 个 256通道的残差单元,输出 512通道,共12层
        self.layer4 = self._make_layer(512, 512, 3, stride=2)   ### 3 个 512通道的残差单元,输出 512通道,共6层
        ### fc,1层
        self.fc = nn.Linear(512, num_classes)

    def _make_layer(self, inchannel, outchannel, block_num, stride=1):
        ### 1x1 卷积 改变通道数
        shortcut = nn.Sequential(
            nn.Conv2d(inchannel, outchannel, 1, stride, bias=False),
            nn.BatchNorm2d(outchannel)
        )
        layers = []
        layers.append(ResidualBlock(inchannel, outchannel, stride, shortcut))       ### 先来一个残差单元,主要是改变通道数
        ### 再接几个同样的残差单元,通道数不变
        for i in range(1, block_num+1):       ### block_num
            layers.append(ResidualBlock(outchannel, outchannel))
        return nn.Sequential(*layers)

    def forward(self, x):
        ### 第1层
        x = self.pre(x)

        x = self.layer1(x)
        x = self.layer2(x)
        x = self.layer3(x)
        x = self.layer4(x)

        ### 注意 resnet 最后的池化是把一个 feature map 变成一个特征,故池化野大小等于最后 x 的大小
        x = F.avg_pool2d(x, 2)      ### 这里用的 cifar10 数据集,此时的 x size 为 512x2x2,所以池化野为2

        x = x.view(x.size(0), -1)
        return self.fc(x)



tensorflow-resnet50

注意我标注的层数

class ResNet50(object):
    def __init__(self, inputs, num_classes=1000, is_training=True,
                 scope="resnet50"):
        self.inputs =inputs
        self.is_training = is_training
        self.num_classes = num_classes

        with tf.variable_scope(scope):
            # construct the model
            ### 1层
            net = conv2d(inputs, 64, 7, 2, scope="conv1") # -> [batch, 112, 112, 64]
            net = tf.nn.relu(batch_norm(net, is_training=self.is_training, scope="bn1"))
            net = max_pool(net, 3, 2, scope="maxpool1")  # -> [batch, 56, 56, 64]
            ### 每个bottleneck3层, 16 * 3 = 48层
            net = self._block(net, 256, 3, init_stride=1, is_training=self.is_training, scope="block2")           # -> [batch, 56, 56, 256]
            net = self._block(net, 512, 4, is_training=self.is_training, scope="block3")    # -> [batch, 28, 28, 512]
            net = self._block(net, 1024, 6, is_training=self.is_training, scope="block4")   # -> [batch, 14, 14, 1024]
            net = self._block(net, 2048, 3, is_training=self.is_training, scope="block5")   # -> [batch, 7, 7, 2048]
            net = avg_pool(net, 7, scope="avgpool5")                                        # -> [batch, 1, 1, 2048]
            net = tf.squeeze(net, [1, 2], name="SpatialSqueeze")                            # -> [batch, 2048]

            # 1层
            self.logits = fc(net, self.num_classes, "fc6")                                  # -> [batch, num_classes]
            self.predictions = tf.nn.softmax(self.logits)


    def _block(self, x, n_out, n, init_stride=2, is_training=True, scope="block"):
        with tf.variable_scope(scope):
            h_out = n_out // 4
            out = self._bottleneck(x, h_out, n_out, stride=init_stride, is_training=is_training, scope="bottlencek1")
            for i in range(1, n):
                out = self._bottleneck(out, h_out, n_out, is_training=is_training, scope=("bottlencek%s" % (i + 1)))
            return out

    def _bottleneck(self, x, h_out, n_out, stride=None, is_training=True, scope="bottleneck"):
        """ A residual bottleneck unit"""
        n_in = x.get_shape()[-1]
        if stride is None:
            stride = 1 if n_in == n_out else 2

        with tf.variable_scope(scope):
            # 3层
            h = conv2d(x, h_out, 1, stride=stride, scope="conv_1")
            h = batch_norm(h, is_training=is_training, scope="bn_1")
            h = tf.nn.relu(h)
            h = conv2d(h, h_out, 3, stride=1, scope="conv_2")
            h = batch_norm(h, is_training=is_training, scope="bn_2")
            h = tf.nn.relu(h)

            h = conv2d(h, n_out, 1, stride=1, scope="conv_3")
            h = batch_norm(h, is_training=is_training, scope="bn_3")

            if n_in != n_out:
                shortcut = conv2d(x, n_out, 1, stride=stride, scope="conv_4")
                shortcut = batch_norm(shortcut, is_training=is_training, scope="bn_4")
            else:
                shortcut = x
            return tf.nn.relu(shortcut + h)



最新进展

残差单元被进一步更新





个人经验

1. 卷积层包含大量的卷积计算,如果想降低时间复杂度,减少卷积层

2. 全连接层包含大量的参数,如果想降低空间复杂度,减少全连接层







参考资料:

https://blog.csdn.net/lanran2/article/details/79057994

https://zhuanlan.zhihu.com/p/31852747
