http服务端架构演进

别等时光非礼了梦想. 提交于 2021-01-22 03:52:58

摘要

详解http报文相关文章中我们介绍了http协议是如何工作的,那么构建一个真实的网站还需要引入组件呢?一些常见的名词到底是什么含义呢?

  1. 什么叫正向代理,什么叫反向代理
  2. 服务代理与负载均衡的差别
  3. 有了nginx,为啥还需要LVS
  4. 都有哪些负载均衡的方式

服务端演进

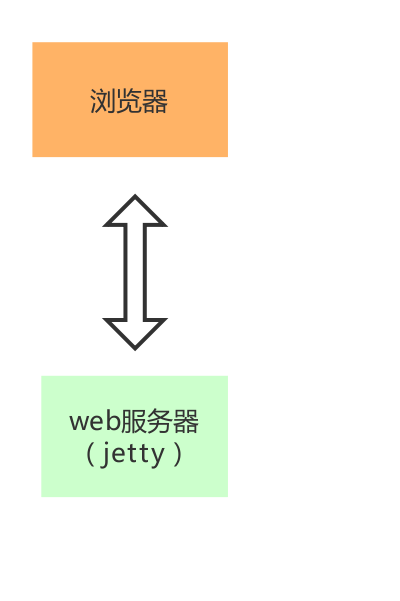

在前面文章中我们介绍过最简单的一种客户端-服务端响应模式,如下

这是http服务最简单的一种形式,服务端就一层web服务器。

现在我们服务端变复杂了,用户数增加了,并发量增加了。对我们服务端要求增加了

  • 服务能力:一台服务器满足不了这么多的http的请求了。我们需要增加机器了,进行服务扩容了
  • 安全防护:开始有人对我们的服务进行网络攻击了,需要保护服务端服务器,限制ip地址
  • 网站升级: 网站上线后,需要提供7*24小时无间断服务了,发布新的版本,需要保证网站的可用。

代理服务

为了解决这些问题,我们需要引入中间层也就是代理,在客户端和服务端中间插入一个中间环节,代理服务。代理,狭义上讲就是不生产内容,只是转发上下游的请求和响应。

代理服务按照是否匿名可以分为

  • 匿名代理: 外部不知道真实机器,只知道代理服务器
  • 透明代理: 外界知道代理,也知道真实服务器

按照靠近客户端还是服务端,分为

  • 正向代理: 代理客户端,代表着客户端向服务器端发送请求
  • 反向代理: 代理服务端,代表着服务器向客户端发送请求。

http协议对代理的支持

因为http协议最开始并没有考虑代理服务,设计的协议只是针对客户端-服务器模式。根据我们通常的架构标准,http协议层是不用关心使用者是如何使用的,代理服务这种中间产物自然不用考虑。服务端有获取客户端ip的需求,所以Squid这个缓存代理软件最先引入X-Forwarded-For头字段,用来表示 客户端的真实 IP。

格式如下,从客户端到各个代理服务,记录下每一层的转发

X-Forwarded-For: client, proxy1, proxy2

这个需求是如此的普世,所以慢慢变成了标准,被各个代理服务广泛使用,所以后来被写入到RFC 7239标准之中了

代理协议

HTTP 协议本身对代理服务并没有什么说明,所以就衍生出了代理协议,代理协议是haproxy的作者Willy Tarreau于2010年开发和设计的一个Internet协议,通过为tcp添加一个很小的头信息,来方便的传递客户端信息(协议栈、源IP、目的IP、源端口、目的端口等),在网络情况复杂又需要获取客户IP时非常有用。

  • 多层NAT网络
  • TCP代理(四层)或多层tcp代理
  • https反向代理http(某些情况下由于Keep-alive导致不是每次请求都传递x-forword-for)
  • https通信加密,不允许修改原始报文

另外由于每一层代理服务都需要解析http header 头X-Forwarded-For,然后追加自己的地址,所以这个成本也比较高。所以代理协议也变成了刚需,虽然是haproxy提出来的,但是也被各大代理服务器支持了,如nginx、apache、squid。代理协议格式

PROXY TCP4/TCP6 客户端ip 应答方ip 请求方端口号  应答方端口号 \r\n

这样请求方解析第一行就可以拿到客户端ip,不用再去处理http报文了。

负载均衡

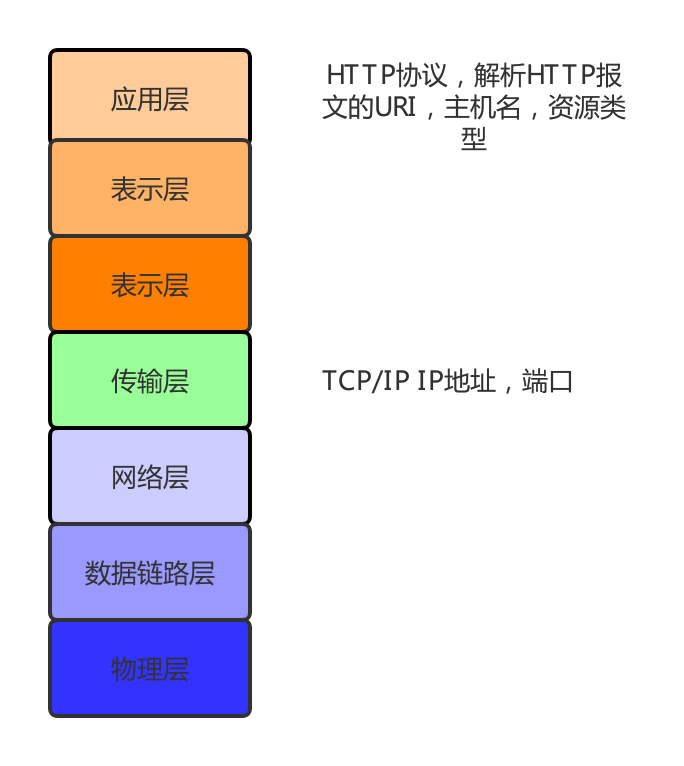

负载均衡,其实就是分发请求。根据OSI七层协议

负载均衡分成两种

  • 4层负载均衡,即工作在第四层传输层,利用ip地址端口进行请求转发,因为没有其他操作,所以效率比较高
  • 七层负载均衡,即工作在第七层应用层,根据HTTP请求头,URL信息转发特定的主机。效率相对低一点。

nginx是七层负载均衡,LVS是七层负载均衡。

所以小型网站,nginx就足够,当流量足够大时,负载均衡成为瓶颈了,就可以在前面引入了LVS一层。

关于具体的负载均衡算法,参考这边文章,这里不再赘述

安全防护

前面我们提到过安全防护也是代理服务的一大重要功能。为了应对外部攻击,需要引入网络防火墙,WAF(Web Application Firewall)。工作在OSI 第七层,主要是对http报文进行更细致的审核,也就是各种filter。 比如

  • IP 黑白名单
  • DDOS攻击
  • 各种注入

当服务的安全性要求没那么高时,或者对公司业务发展的ROI没那么高时,我们通常就在nginx层面配置一些规则即可。需求升级时,我们就要引入专门的模型,比如ModSecurity1。需求再升级时,引入外部云厂商提供的WAF服务。

最终架构形式

http服务端架构演进和我们单应用架构演进有异曲同工之处。在业务不复杂的时候,可以使用单体模块搞定(比如Nginx),当请求量增加,需求升级时,需要引入中间层来解决。当某个模块要求增加时,需要解耦出单独的模块来处理。

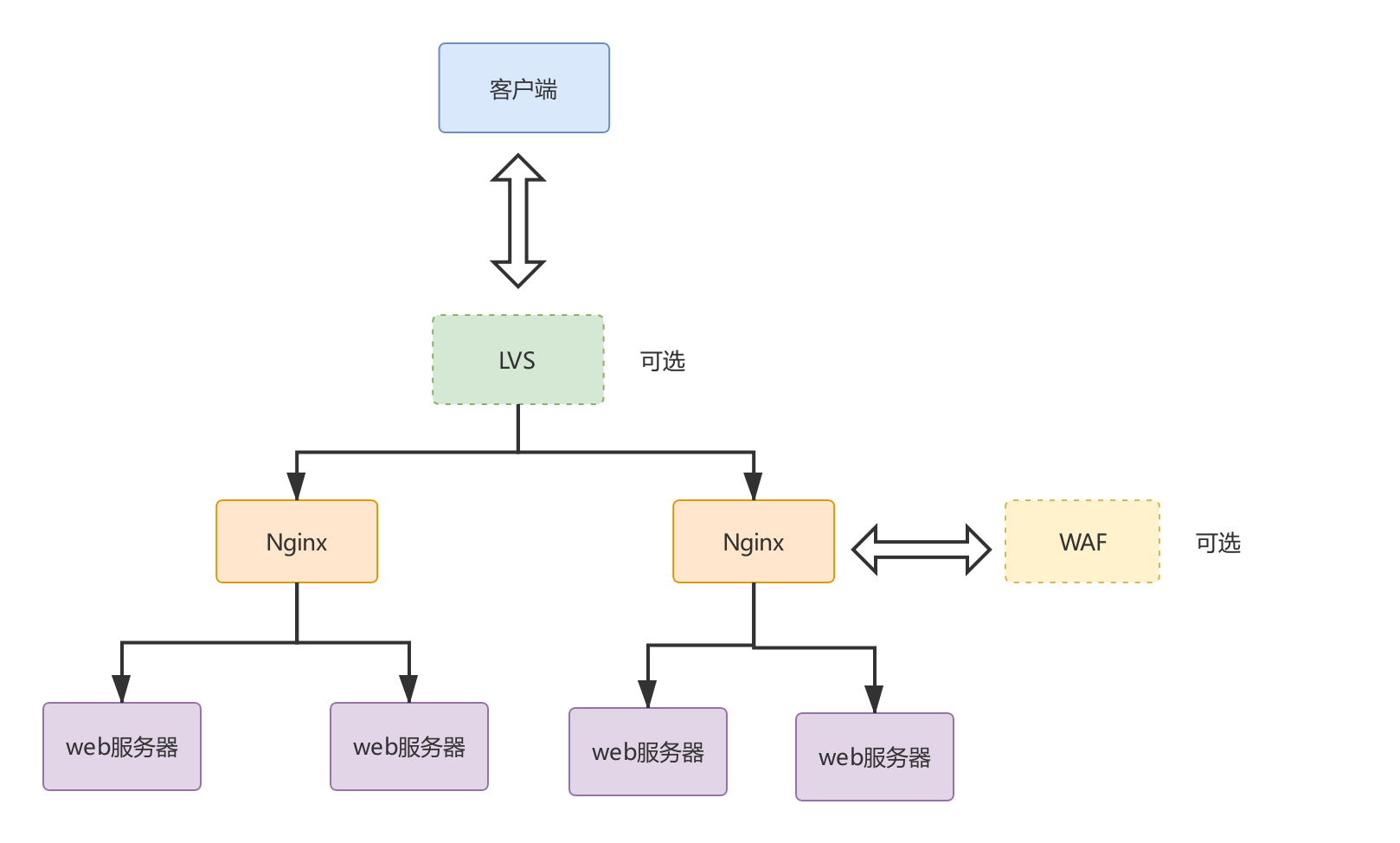

所以整体上看,一个中型的服务端架构如下图。
