前段时间看到群里在讨论Wireshark抓包工具，想写一篇使用笔记但一直没来得及写，本篇就通过实例来分享wireshark抓包工具的使用。
Wireshark简介
Wireshark 是一个网络封包分析软件。网络封包分析软件的功能是撷取网络封包，并尽可能显示出最为详细的网络封包资料。
Wireshark下载、安装

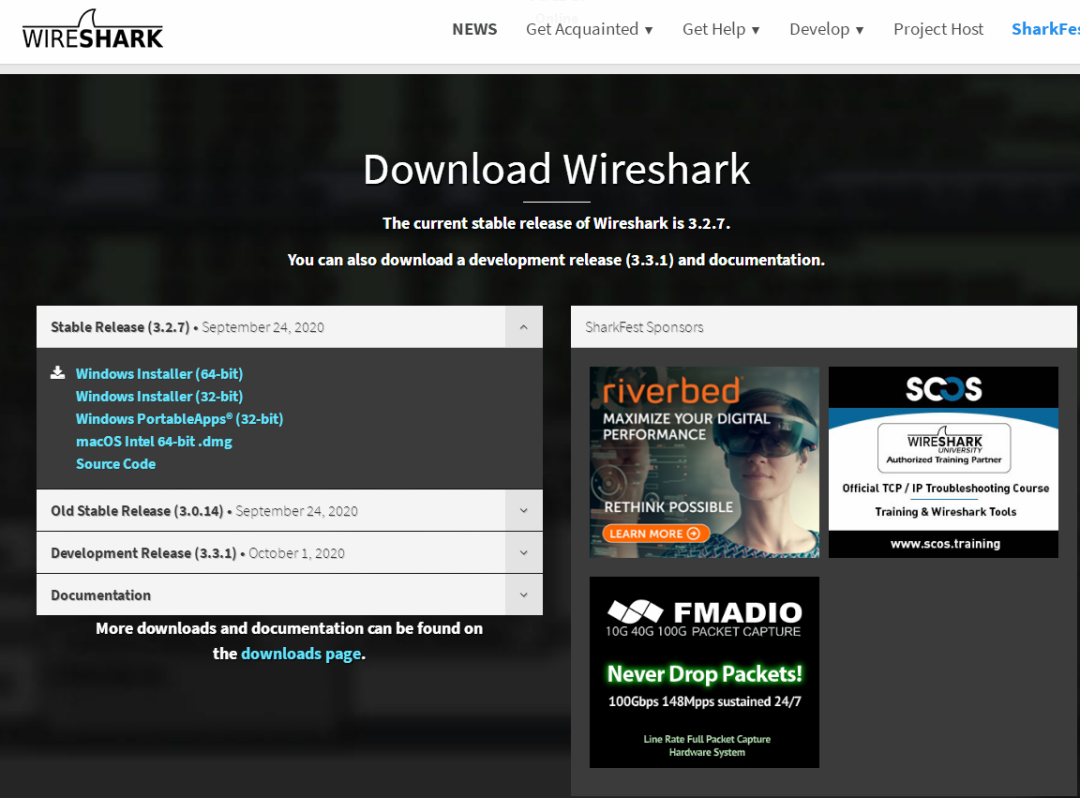

下载链接：
https://www.wireshark.org/#download
官网下载速度较慢，在本公众号聊天界面回复关键字：Wireshark ，获取网盘链接，若链接失效可联系我获取。
安装与一般的PC机软件安装方式一样，按默认方式安装即可。
Wireshark的使用
我们就借助往期文章：C语言、嵌入式应用：TCP通信实例分析的TCP通信的demo来做演示。

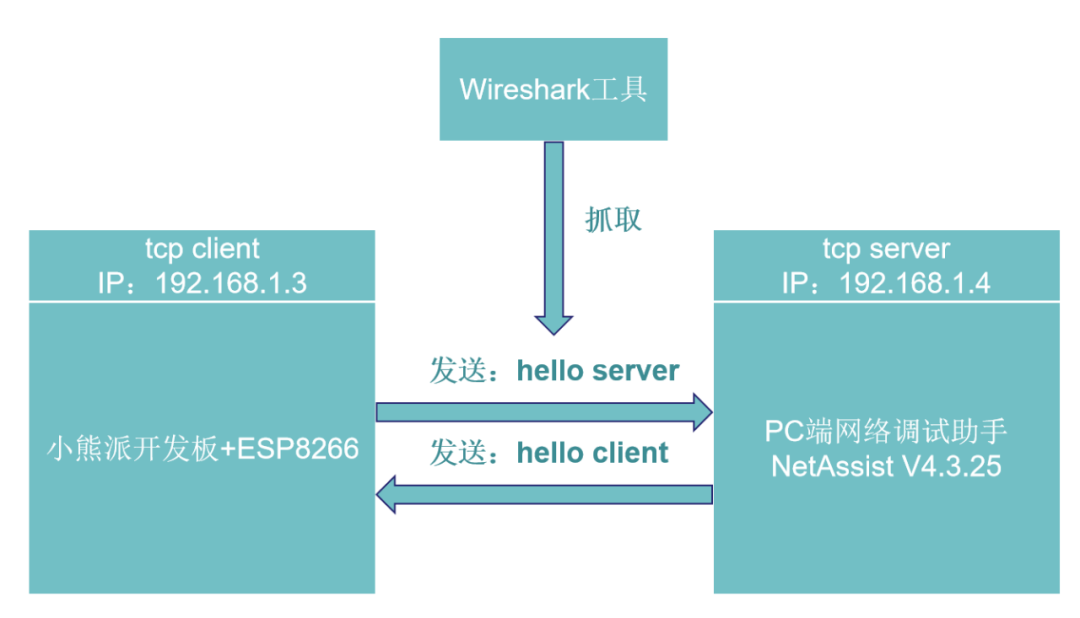

实验框图如：

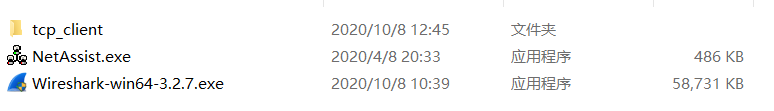

在本公众号聊天界面回复关键字：Wireshark，获取本次试验代码及工具：

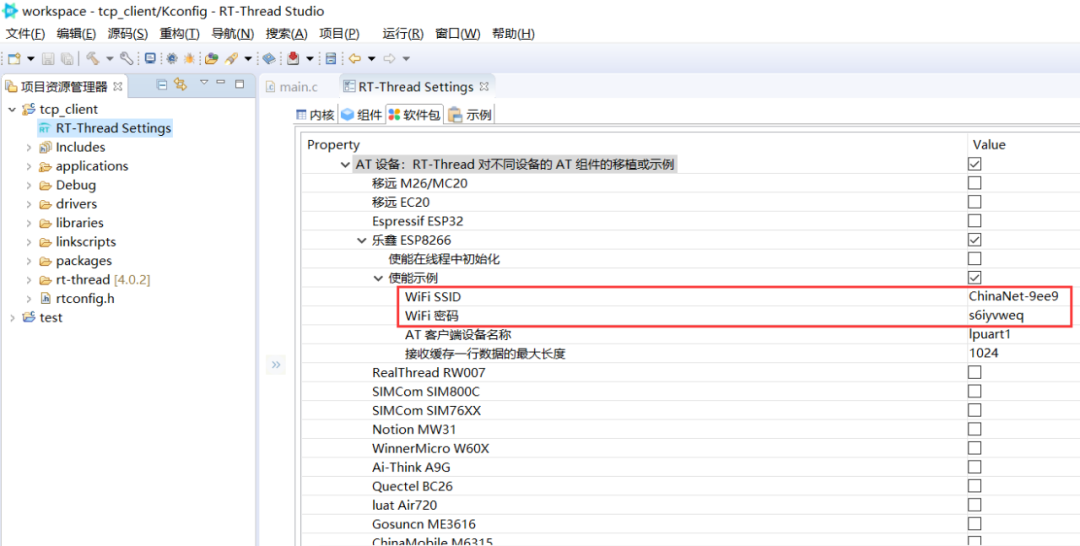

其中tcp_client为RT-Thread Studio工程，使用RT-Thread Studio工具导入之后，修改WiFi信息与你电脑连接的WiFi一致：
编译下载到小熊派开发板即可。

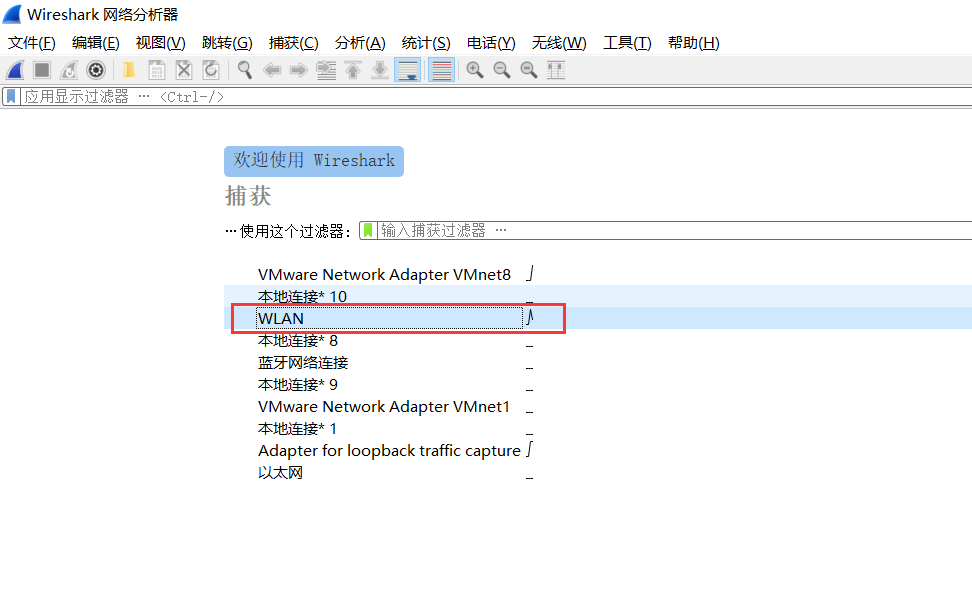

启动Wireshark抓包工具，选择无线网卡：

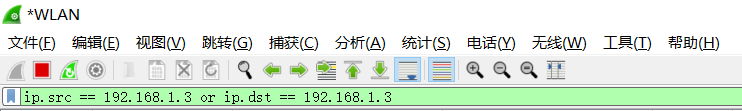

输入过滤信息ip.src == xxx.xxx.xxx.xxx or ip.dst == xxx.xxx.xxx.xxx，比如我这边是ip.src == 192.168.1.3 or ip.dst == 192.168.1.3：
这样就可以只保留这个IP收发数据，如果不设置过滤信息则显示出来的分组太多了，不便于我们进行分析。

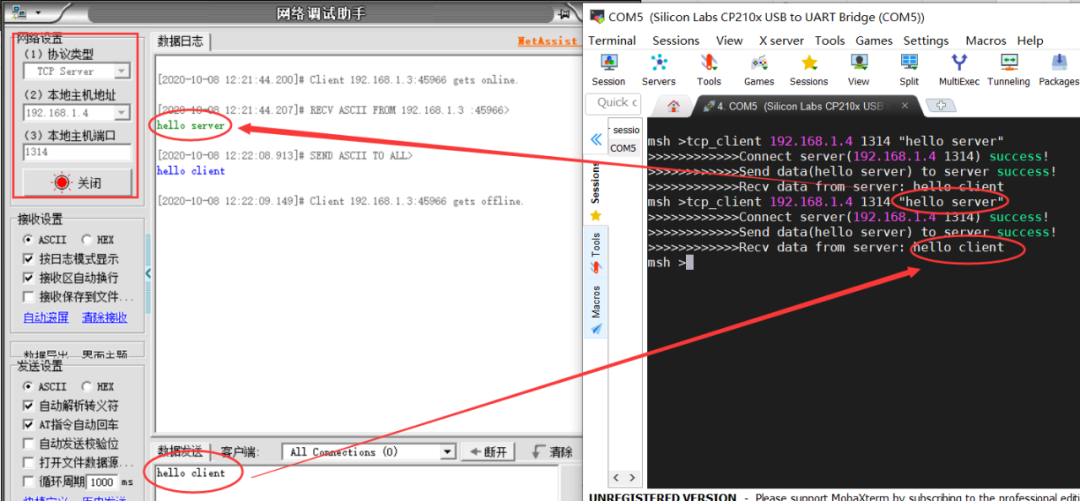

启动小熊派开发板串口终端及网络调试助手，然后互相发送数据：

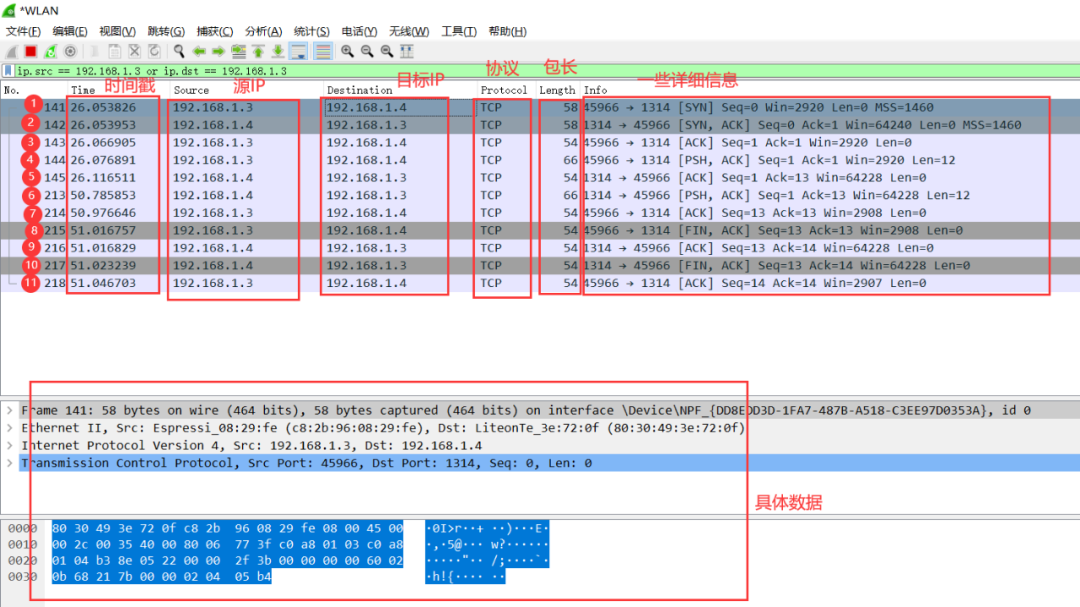

此时Wireshark抓包工具抓取到了11条数据包：
通信双方只是互发一条字符串数据而已，怎么会产生11个数据包呢？
这是TCP通信所必须的，除了具体的数据包之外还包括了建立连接、断开连接过程需要的一些数据。

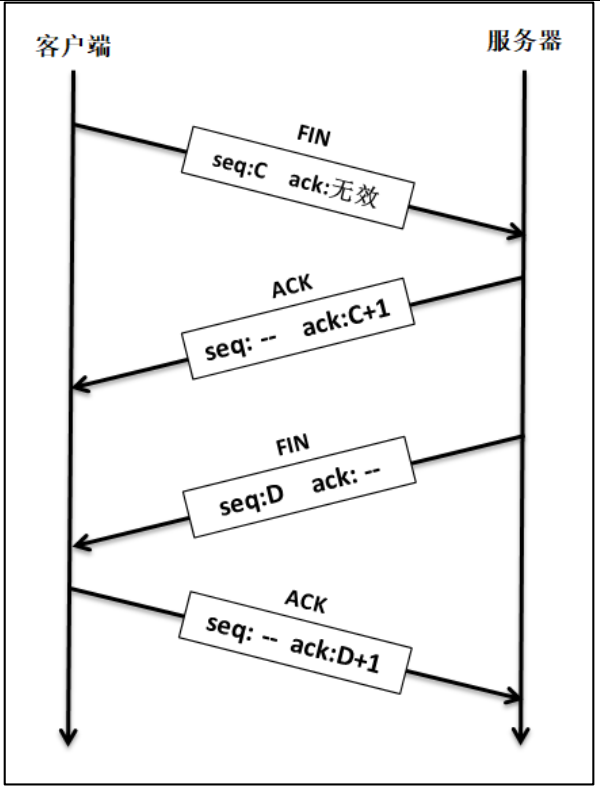

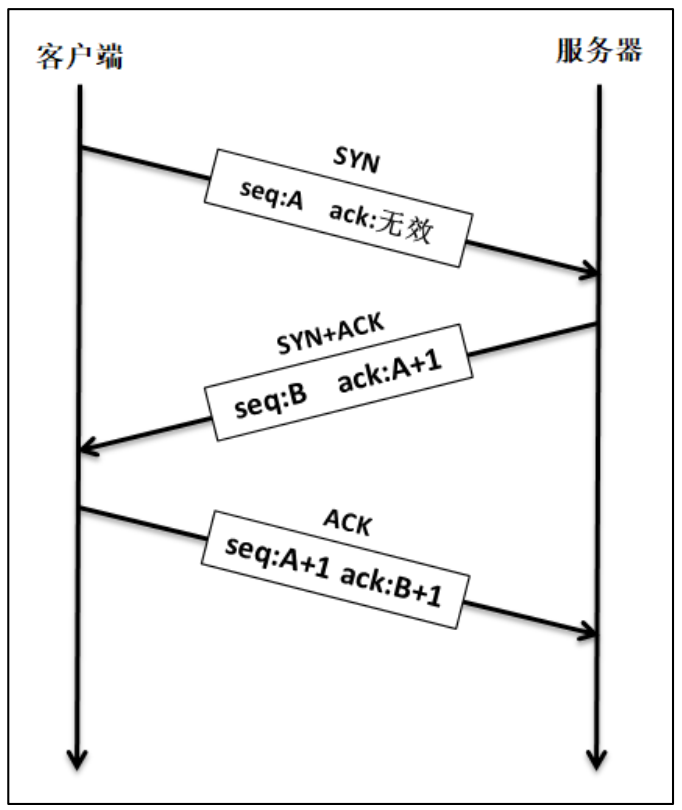

我们都知道TCP是一个可靠的、面向连接的传输层协议它建立连接有三次握手的过程、断开连接有四次挥手的过程：
（图片来源：野火《LWIP应用开发实战指南》）

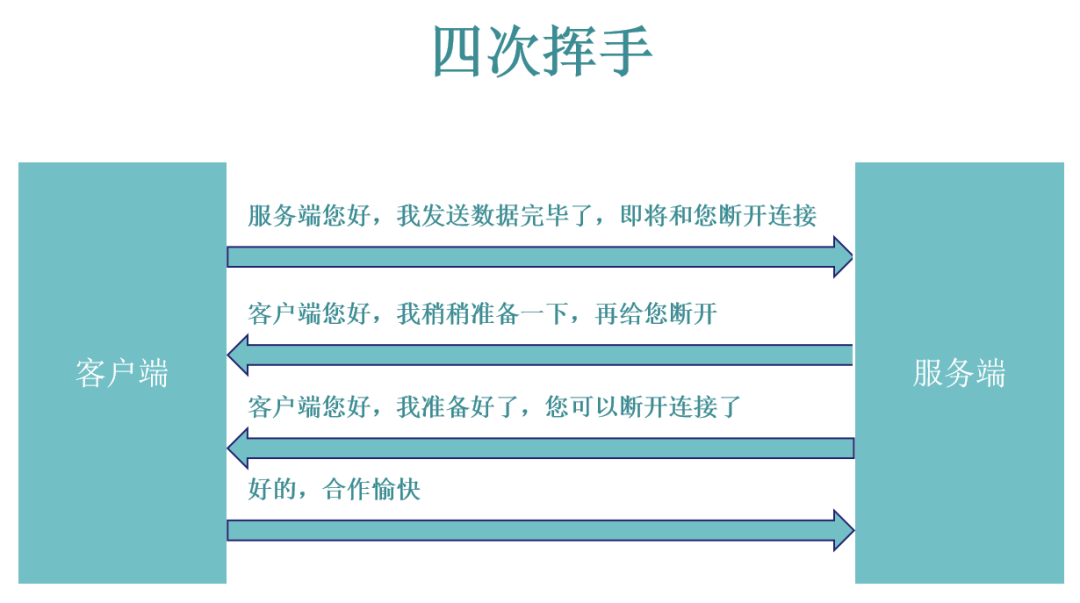

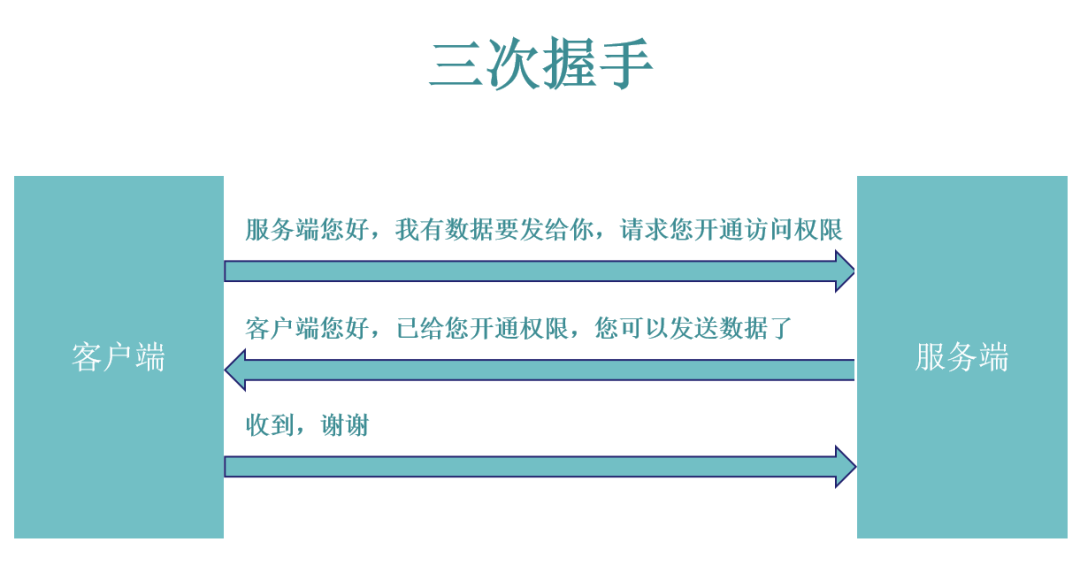

通俗的理解：
具体的握手、挥手过程本篇笔记不再展开，可阅读：【面试必考】TCP协议“三次握手”与“四次挥手”及【socket笔记】TCP、UDP通信总结

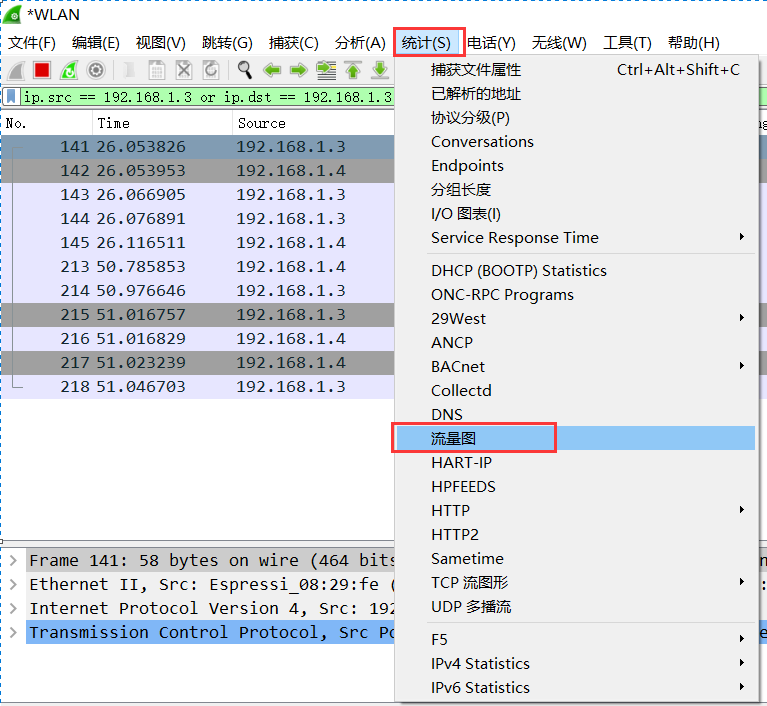

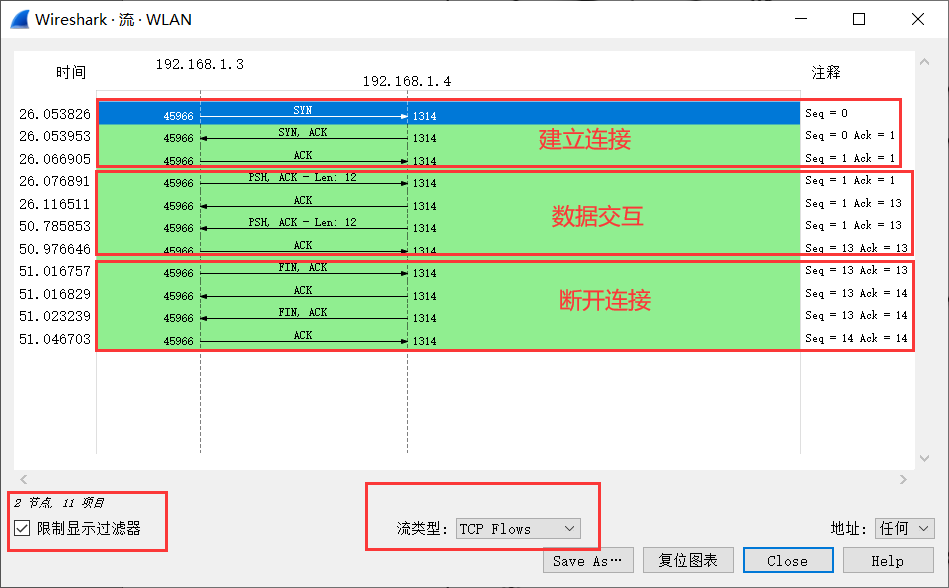

我们先来看这11个数据包是怎么划分的。打开Wireshark抓包工具的统计->流量图：

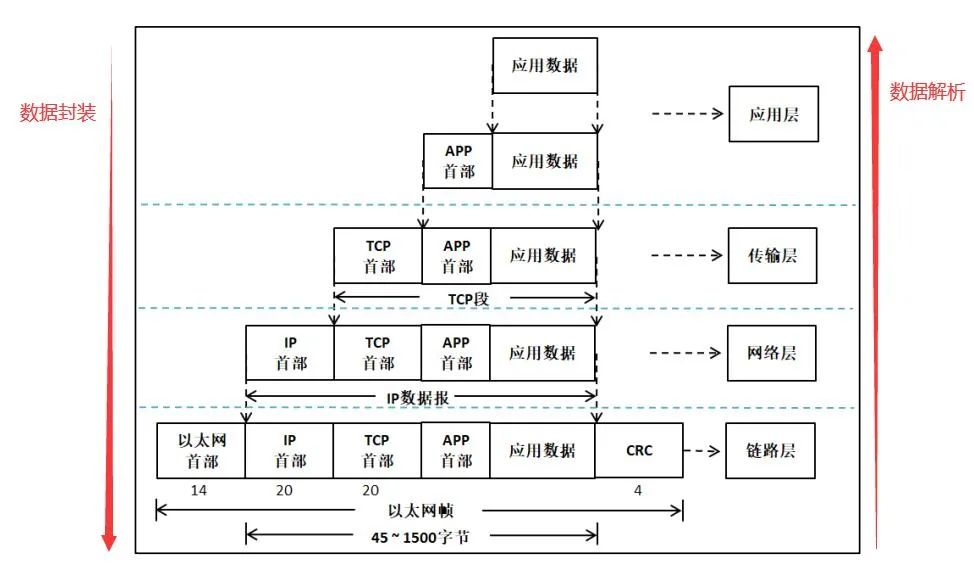

下面，我们以第④个数据包来做具体的分析。在这之前我们先看一个图：
（图片来源：野火《LWIP应用开发实战指南》）

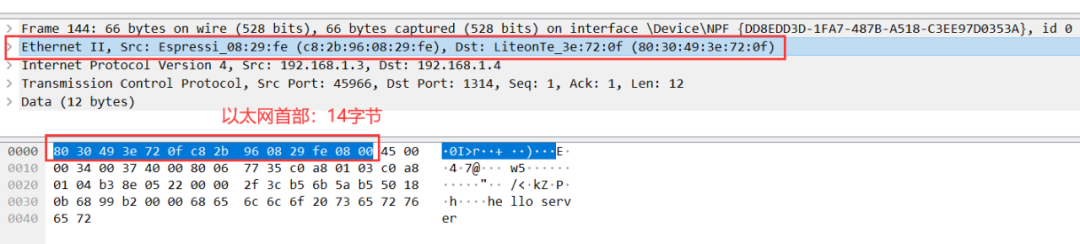

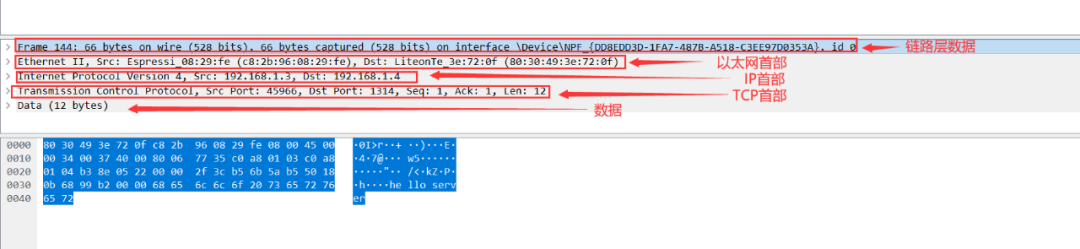

从图中我们可以看到，从上到下看，各层数据是添加该层头部信息组成新的数据包，从下到上相反。我们来看我们抓到的数据包：

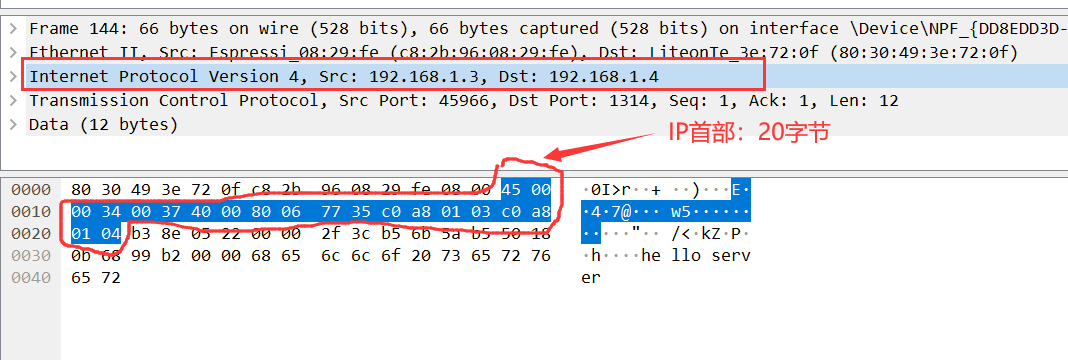

选中相关信息，最下面的具体的数据同步高亮显示，如：

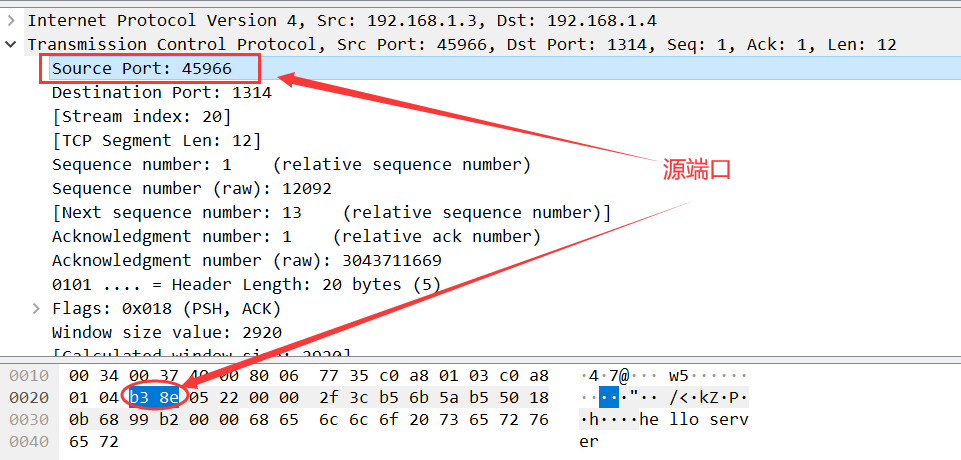

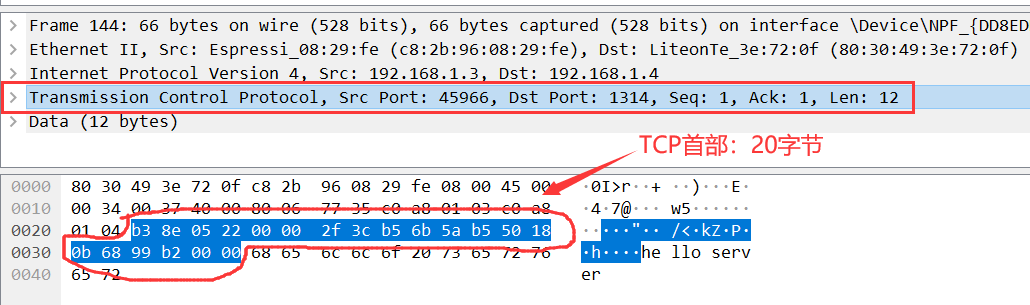

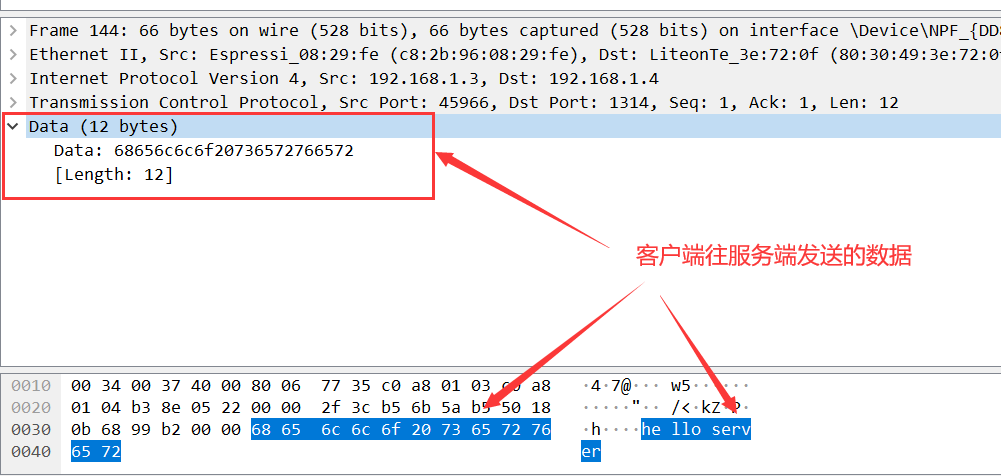

更具体的每个字节是什么，我们可以再展开：
至此，我们关于Wireshark抓包工具的基本使用就分享完了，知道了基本的使用及分析方法，我们就可以按照这样的方法去分析其它协议了。以上分享如有错误，欢迎指出，谢谢！
推荐资料：
1、野火《LWIP应用开发实战指南》
2、https://www.rt-thread.org/document/site/tutorial/qemu-network/wireshark/wireshark/
3、https://www.scaugreen.cn/posts/19508/
