一、5种基本数据结构

1.Redis简介

Redis is an open source (BSD licensed), in-memory data structure store, used as a database, cache and message broker.” —— Redis是一个开放源代码(BSD许可)的内存中数据结构存储,用作数据库,缓存和消息代理。 (摘自官网)

Redis是一个开源,高级的键值存储和一个适用的解决方案,用于构建高性能,可扩展的 Web 应用程序。Redis也被作者戏称为数据结构服务器 ,这意味着使用者可以通过一些命令,基于带有 TCP 套接字的简单服务器-客户端 协议来访问一组可变数据结构 。(在Redis中都采用键值对的方式,只不过对应的数据结构不一样罢了)

1)Redis 的优点

以下是 Redis 的一些优点:

  • 异常快 - Redis 非常快,每秒可执行大约 110000 次的设置(SET)操作,每秒大约可执行 81000 次的读取/获取(GET)操作。
  • 支持丰富的数据类型 - Redis 支持开发人员常用的大多数数据类型,例如列表,集合,排序集和散列等等。这使得 Redis 很容易被用来解决各种问题,因为我们知道哪些问题可以更好使用地哪些数据类型来处理解决。
  • 操作具有原子性 - 所有 Redis 操作都是原子操作,这确保如果两个客户端并发访问,Redis 服务器能接收更新的值。
  • 多实用工具 - Redis 是一个多实用工具,可用于多种用例,如:缓存,消息队列(Redis 本地支持发布/订阅),应用程序中的任何短期数据,例如,web应用程序中的会话,网页命中计数等。

2)Redis 的安装

这一步比较简单,你可以在网上搜到许多满意的教程,这里就不再赘述。

给一个菜鸟教程的安装教程用作参考:https://www.runoob.com/redis/redis-install.html

3) 测试本地 Redis 性能

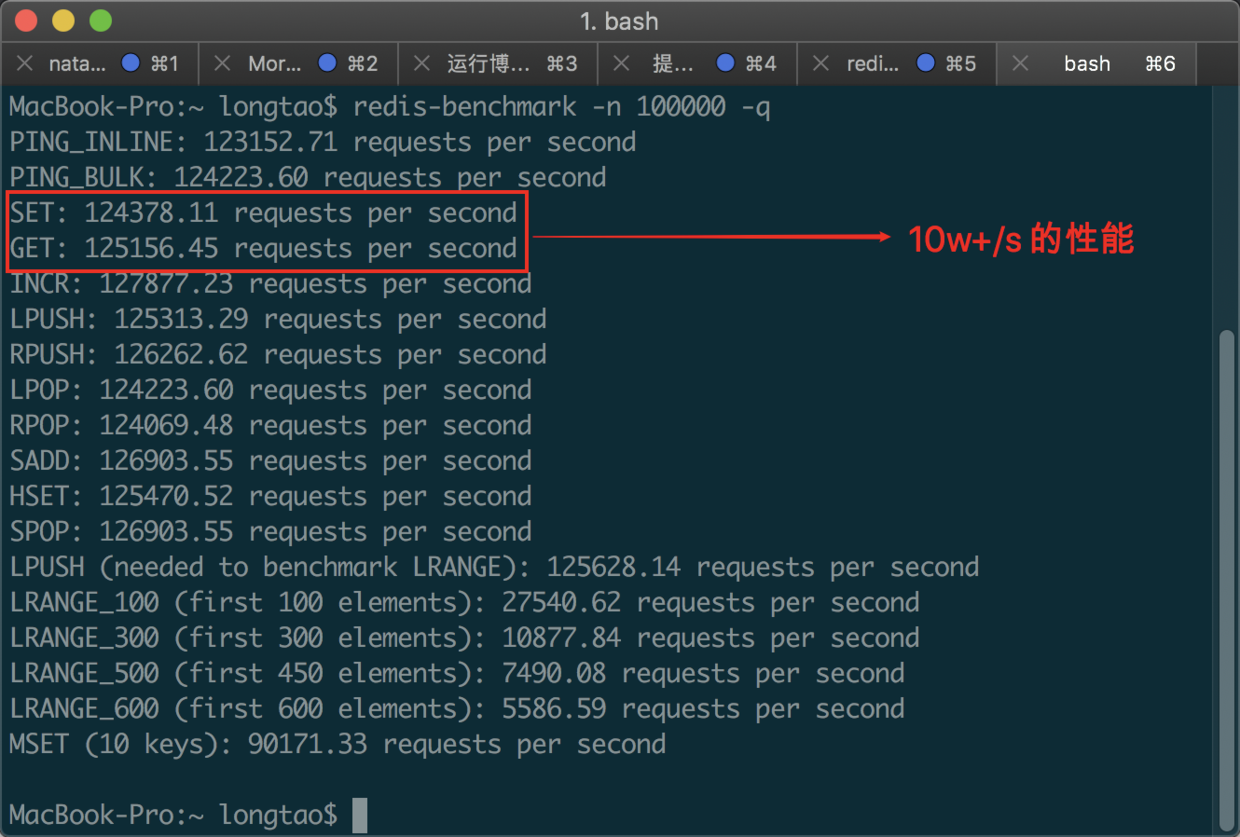

当你安装完成之后,你可以先执行 redis-server 让 Redis 启动起来,然后运行命令 redis- benchmark -n 100000 -q 来检测本地同时执行 10 万个请求时的性能:

当然不同电脑之间由于各方面的原因会存在性能差距,这个测试您可以权当是一种「乐趣」就好。

2.Redis五种基本数据结构

Redis有 5 种基础数据结构,它们分别是:string(字符串)list(列表)hash(字典)set(集合)zset(有序集合)。这 5 种是 Redis 相关知识中最基础、最重要的部分,下面我们结合源码以及一些实践来给大家分别讲解一下。

注意:

每种数据结构都有自己底层的内部编码实现,而且是多种实现,这样Redis会在合适的场景选择合适的内部编码。
可以看到每种数据结构都有两种以上的内部编码实现,例如string数据结构就包含了raw、int和embstr三种内部编码。
同时,有些内部编码可以作为多种外部数据结构的内部实现,例如ziplist就是hash、list和zset共有的内部编码。

1)字符串 string

Redis 中的字符串是一种 动态字符串,这意味着使用者可以修改,它的底层实现有点类似于 Java 中的ArrayList,有一个字符数组,从源码的 sds.h/sdshdr 文件 中可以看到 Redis 底层对于字符串的定义SDS,即 Simple Dynamic String 结构:

/* Note: sdshdr5 is never used, we just access the flags byte directly.
	* However is here to document the layout of type 5 SDS strings. */
struct __attribute__ ((__packed__)) sdshdr5 {


	unsigned char flags; /* 3 lsb of type, and 5 msb of string length */
	char buf[];
};
struct __attribute__ ((__packed__)) sdshdr8 {


	uint8_t len; /* used */
	uint8_t alloc; /* excluding the header and null terminator */
	unsigned char flags; /* 3 lsb of type, 5 unused bits */
	char buf[];
};
struct __attribute__ ((__packed__)) sdshdr16 {


	uint16_t len; /* used */
	uint16_t alloc; /* excluding the header and null terminator */
	unsigned char flags; /* 3 lsb of type, 5 unused bits */
	char buf[];
};
struct __attribute__ ((__packed__)) sdshdr32 {


	uint32_t len; /* used */
	uint32_t alloc; /* excluding the header and null terminator */
	unsigned char flags; /* 3 lsb of type, 5 unused bits */
	char buf[];
};
struct __attribute__ ((__packed__)) sdshdr64 {


	uint64_t len; /* used */
	uint64_t alloc; /* excluding the header and null terminator */
	unsigned char flags; /* 3 lsb of type, 5 unused bits */
	char buf[];
};

你会发现同样一组结构 Redis 使用泛型定义了好多次,为什么不直接使用 int 类型呢

因为当字符串比较短的时候,len 和 alloc 可以使用 byte 和 short 来表示,Redis 为了对内存做极致的优化,不同长度的字符串使用不同的结构体来表示

①、SDS 与 C 字符串的区别

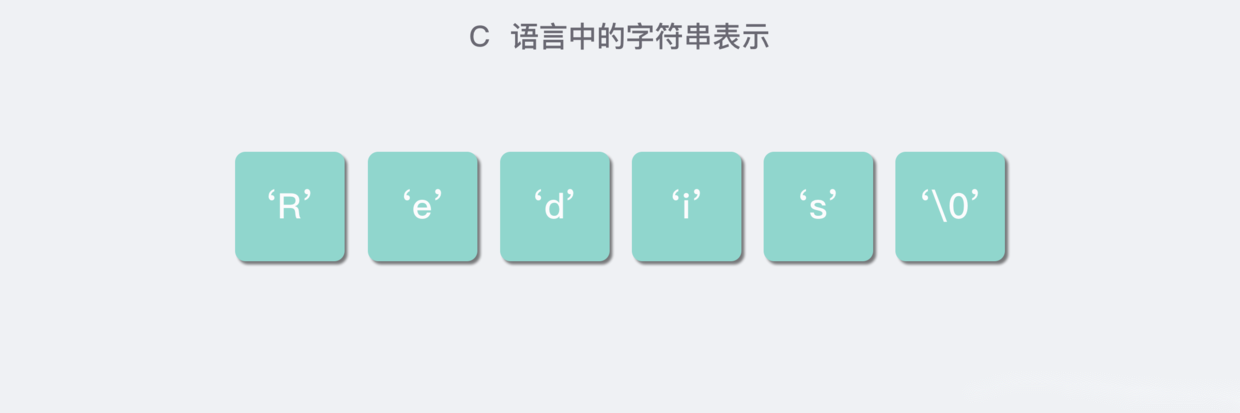

为什么不考虑直接使用 C 语言的字符串呢?因为 C 语言这种简单的字符串表示方式 不符合 Redis 对字符串在安全性、效率以及功能方面的要求。我们知道,C 语言使用了一个长度为 N+1 的字符数组来表示长度为 N 的字符串,并且字符数组最后一个元素总是 '\0' 。(下图就展示了 C 语言中值为 “Redis” 的一 个字符数组)

这样简单的数据结构可能会造成以下一些问题:

  • 获取字符串长度为 O(N) 级别的操作 → 因为 C 不保存数组的长度,每次都需要遍历一遍整个数组;
  • 不能很好的杜绝 缓冲区溢出/内存泄漏 的问题 → 跟上述问题原因一样,如果执行拼接 or 缩短字符串的操作,如果操作不当就很容易造成上述问题;
  • C 字符串 只能保存文本数据 → 因为 C 语言中的字符串必须符合某种编码(比如 ASCII),例如中间出现的 ‘\0’ 可能会被判定为提前结束的字符串而识别不了;

我们以追加字符串的操作举例,Redis 源码如下:

/* Append the specified binary-safe string pointed by 't' of 'len' bytes to the
	* end of the specified sds string 's'.
	*
	* After the call, the passed sds string is no longer valid and all the
	* references must be substituted with the new pointer returned by the call. */
sds sdscatlen(sds s, const void *t, size_t len) {


	// 获取原字符串的长度
	size_t curlen = sdslen(s);

	// 按需调整空间,如果容量不够容纳追加的内容,就会重新分配字节数组并复制原字符串的内容到新数组中
	s = sdsMakeRoomFor(s,len);
	if (s == NULL) return NULL; // 内存不足
	memcpy(s+curlen, t, len); // 追加目标字符串到字节数组中
	sdssetlen(s, curlen+len); // 设置追加后的长度
	s[curlen+len] = '\0'; // 让字符串以 \0 结尾,便于调试打印
	return s;
}
  • 注:Redis 规定了字符串的长度不得超过 512 MB。

②、对字符串的基本操作

安装好 Redis,我们可以使用 redis-cli 来对 Redis 进行命令行的操作,当然 Redis 官方也提供了在线的调试器,你也可以在里面敲入命令进行操作:http://try.redis.io/#run

③、设置和获取键值对

> SET key value
OK
> GET key
"value"

正如你看到的,我们通常使用 SETGET 来设置和获取字符串值。

值可以是任何种类的字符串(包括二进制数据),例如你可以在一个键下保存一张 .jpeg 图片,只需要注意不要超过 512 MB 的最大限度就好了。

当 key 存在时, SET 命令会覆盖掉你上一次设置的值:

> SET key newValue
OK
> GET key
"newValue"

另外你还可以使用 EXISTSDEL 关键字来查询是否存在和删除键值对:

> EXISTS key
(integer) 1
> DEL key
(integer) 1
> GET key
(nil)

④、批量设置键值对

> SET key1 value1
OK
> SET key2 value2
OK
> MGET key1 key2 key3 # 返回一个列表
1) "value1"
2) "value2"
3) (nil)
> MSET key1 value1 key2 value2
> MGET key1 key2
1) "value1"
2) "value2"

⑤、过期和 SET 命令扩展

可以对 key 设置过期时间,到时间会被自动删除,这个功能常用来控制缓存的失效时间。(过期可以是 任意数据结构)

> SET key value1
> GET key
"value1"
> EXPIRE name 5 # 5s 后过期
... # 等待 5s
> GET key
(nil)

等价于 SET + EXPIRESETEX 命令:

> SETEX key 5 value1
... # 等待 5s 后获取
> GET key
(nil)

> SETNX key value1 		# 如果 key 不存在则 SET 成功
(integer) 1
> SETNX key value1 		# 如果 key 存在则 SET 失败
(integer) 0
> GET key
> "value" 				# 没有改变

⑥、计数

如果 value 是一个整数,还可以对它使用 INCR 命令进行 原子性 的自增操作,这意味着及时多个客户对同一个 key 进行操作,也决不会导致竞争的情况:

> SET counter 100
> INCR counter
(integer) 101
> INCRBY counter 50
(integer) 151

⑦、返回原值的 GETSET 命令

对字符串,还有一个GETSET比较让人觉得有意思,它的功能跟它名字一样:为 key 设置一个值并返回原值:

> SET key value
> GETSET key value1
"value"

这可以对于某一些需要隔一段时间就统计的 key 很方便的设置和查看,例如:系统每当由用户进入的时候你就是用 INCR 命令操作一个 key,当需要统计时候你就把这个 key 使用 GETSET 命令重新赋值为0,这样就达到了统计的目的。

2)列表list

Redis 的列表相当于 Java 语言中的 LinkedList,注意它是链表而不是数组。这意味着 list 的插入和删除操作非常快,时间复杂度为 O(1),但是索引定位很慢,时间复杂度为 O(n)。

我们可以从源码的 adlist.h/listNode 来看到对其的定义:


小插曲:
更多阿里、腾讯、美团、京东等一线互联网大厂Java面试真题;包含:基础、并发、锁、JVM、设计模式、数据结构、反射/IO、数据库、Redis、Spring、消息队列、分布式、Zookeeper、Dubbo、Mybatis、Maven、面经等。
更多Java程序员技术进阶小技巧;例如高效学习(如何学习和阅读代码、面对枯燥和量大的知识)高效沟通(沟通方式及技巧、沟通技术)
更多Java大牛分享的一些职业生涯分享文档



请点击这里添加》》》》》》》》》社群,免费获取


比你优秀的对手在学习,你的仇人在磨刀,你的闺蜜在减肥,隔壁老王在练腰, 我们必须不断学习,否则我们将被学习者超越!
趁年轻,使劲拼,给未来的自己一个交代!

/*
Node, List, and Iterator are the only data structures used currently. */

typedef struct listNode {


	struct listNode *prev;
	struct listNode *next;
	void *value;
} listNode;

typedef struct listIter {


	listNode *next;
	int direction;
} listIter;

typedef struct list {


	listNode *head;
	listNode *tail;
	void *(*dup)(void *ptr);
	void (*free)(void *ptr);
	int (*match)(void *ptr, void *key);
	unsigned long len;
} list;

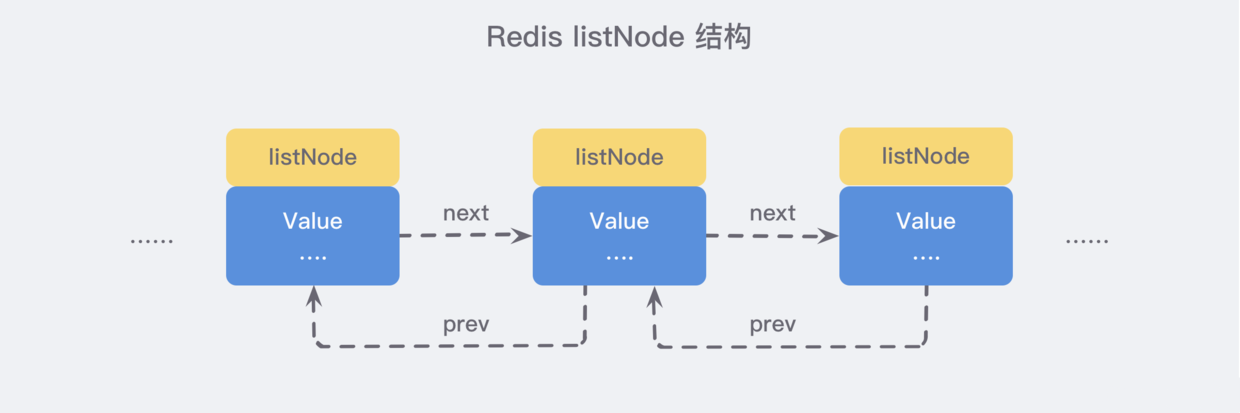

可以看到,多个 listNode 可以通过 prevnext 指针组成双向链表:

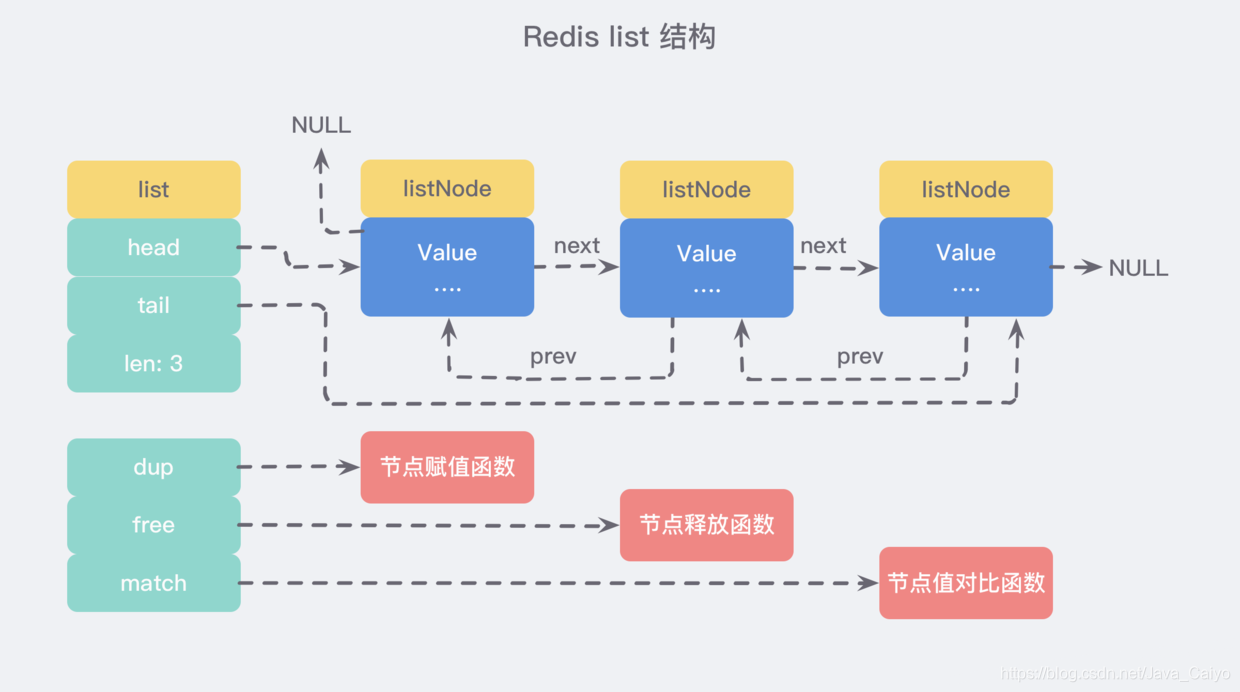

虽然仅仅使用多个 listNode 结构就可以组成链表,但是使用 adlist.h/list 结构来持有链表的话,操作起来会更加方便:



①、链表的基本操作

  • LPUSHRPUSH分别可以向 list 的左边(头部)和右边(尾部)添加一个新元素;
  • LRANGE 命令可以从 list 中取出一定范围的元素;
  • LINDEX命令可以从 list 中取出指定下表的元素,相当于 Java 链表操作中的 get(int index)操作;

示范:

> rpush mylist A
(integer) 1
> rpush mylist B
(integer) 2
> lpush mylist first
(integer) 3
> lrange mylist 0 -1 # -1 表示倒数第一个元素, 这里表示从第一个元素到最后一个元素,即所有
1) "first"
2) "A"
3) "B"

②、list 实现队列

队列是先进先出的数据结构,常用于消息排队和异步逻辑处理,它会确保元素的访问顺序:

> RPUSH books python java golang
(integer) 3
> LPOP books
"python"
> LPOP books
"java"
> LPOP books
"golang"
> LPOP books
(nil)

③、list 实现栈

栈是先进后出的数据结构,跟队列正好相反:

> RPUSH books python java golang
> RPOP books
"golang"
> RPOP books
"java"
> RPOP books
"python"
> RPOP books
(nil)

3)字典 hash

Redis 中的字典相当于 Java 中的HashMap,内部实现也差不多类似,都是通过 "数组 + 链表"的链地址法来解决部分哈希冲突,同时这样的结构也吸收了两种不同数据结构的优点。源码定义如dict.h/dictht定义:

typedef struct dictht {


	// 哈希表数组
	dictEntry **table;
	// 哈希表大小
	unsigned long size;
	// 哈希表大小掩码,用于计算索引值,总是等于size - 1
	unsigned long sizemask;
	// 该哈希表已有节点的数量
	unsigned long used;
} dictht;

typedef struct dict {


	dictType *type;
	void *privdata;
	// 内部有两个dictht结构
	dictht ht[2];
	long rehashidx; /* rehashing not in progress if rehashidx == -1 */
	unsigned long iterators; /* number of iterators currently running */
} dict;

table 属性是一个数组,数组中的每个元素都是一个指向dict.h/dictEntry 结构的指针,而每个dictEntry结构保存着一个键值对:

typedef struct dictEntry {


	// 键
	void *key;
	// 值
	union {


		void *val;
		uint64_t u64;
		int64_t s64;
		double d;
	} v;
	// 指向下个哈希表节点,形成链表
	struct dictEntry *next;
} dictEntry;

可以从上面的源码中看到,实际上字典结构的内部包含两个 hashtable,通常情况下只有一个hashtable 是有值的,但是在字典扩容缩容时,需要分配新的 hashtable,然后进行 渐进式搬迁 (下面说原因)。

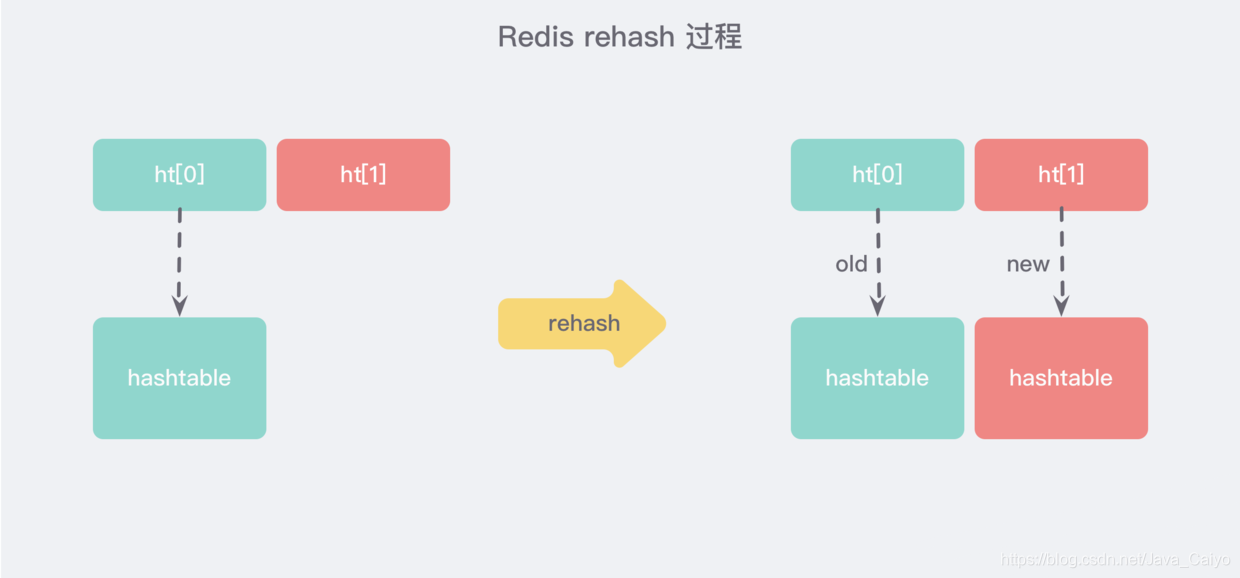

①、渐进式 rehash

大字典的扩容是比较耗时间的,需要重新申请新的数组,然后将旧字典所有链表中的元素重新挂接到新的数组下面,这是一个O(n) 级别的操作,作为单线程的Redis很难承受这样耗时的过程,所以 Redis使用渐进式 rehash小步搬迁:

渐进式 rehash 会在 rehash 的同时,保留新旧两个 hash 结构,如上图所示,查询时会同时查询两个hash结构,然后在后续的定时任务以及 hash 操作指令中,循序渐进的把旧字典的内容迁移到新字典中。当搬迁完成了,就会使用新的 hash 结构取而代之。

②、扩缩容的条件

正常情况下,当 hash 表中 元素的个数等于第一维数组的长度时,就会开始扩容,扩容的新数组是 原数组大小的 2 倍。不过如果 Redis 正在做 bgsave(持久化命令),为了减少内存也得过多分离,Redis 尽量不去扩容,但是如果 hash 表非常满了,达到了第一维数组长度的 5 倍了,这个时候就会 强制扩容

当 hash 表因为元素逐渐被删除变得越来越稀疏时,Redis 会对 hash 表进行缩容来减少 hash 表的第一维数组空间占用。所用的条件是元素个数低于数组长度的 10%,缩容不会考虑 Redis 是否在做bgsave

③、字典的基本操作

hash 也有缺点,hash 结构的存储消耗要高于单个字符串,所以到底该使用 hash 还是字符串,需要根据实际情况再三权衡:

> HSET books java "think in java" 		# 命令行的字符串如果包含空格则需要使用引号包裹
(integer) 1
> HSET books python "python cookbook"
(integer) 1
> HGETALL books # key 和 value 间隔出现
1) "java"
2) "think in java"
3) "python"
4) "python cookbook"
> HGET books java
"think in java"
> HSET books java "head first java"
(integer) 0 						# 因为是更新操作,所以返回 0
> HMSET books java "effetive java" python "learning python" 		# 批量操作 OK

4)集合 set

Redis 的集合相当于 Java 语言中的 HashSet,它内部的键值对是无序、唯一的。它的内部实现相当于一个特殊的字典,字典中所有的 value 都是一个值 NULL。

①、集合 set 的基本使用

由于该结构比较简单,我们直接来看看是如何使用的:

> SADD books java
(integer) 1
> SADD books java			 # 重复
(integer) 0
> SADD books python golang
(integer) 2
> SMEMBERS books 			# 注意顺序,set 是无序的
1) "java"
2) "python"
3) "golang"
> SISMEMBER books java 		# 查询某个 value 是否存在,相当于 contains
(integer) 1
> SCARD books 				# 获取长度
(integer) 3
> SPOP books 				# 弹出一个
"java"

5)有序列表 zset

这可能使 Redis 最具特色的一个数据结构了,它类似于 Java 中 SortedSetHashMap 的结合体,一方面它是一个 set,保证了内部 value 的唯一性,另一方面它可以为每个 value 赋予一个 score 值,用来代表排序的权重。

它的内部实现用的是一种叫做 「跳跃表」 的数据结构,由于比较复杂,所以在这里简单提一下原理就好了:

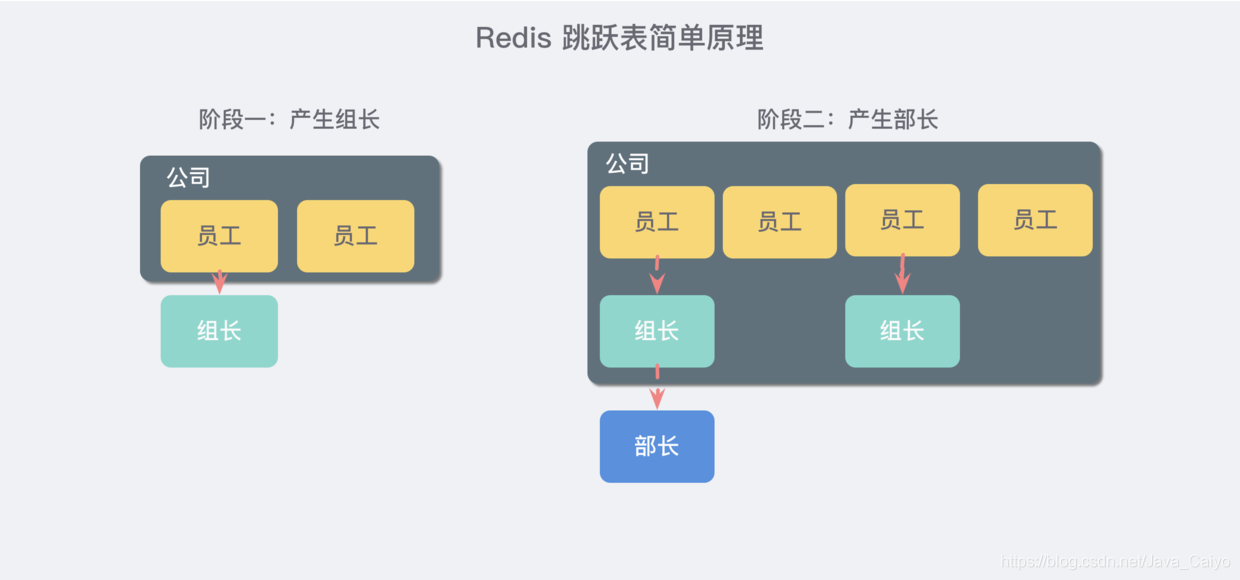

想象你是一家创业公司的老板,刚开始只有几个人,大家都平起平坐。后来随着公司的发展,人数越来越多,团队沟通成本逐渐增加,渐渐地引入了组长制,对团队进行划分,于是有一些人又是员工又有组长的身份

再后来,公司规模进一步扩大,公司需要再进入一个层级:部门。于是每个部门又会从组长中推举一位选出部长。

跳跃表就类似于这样的机制,最下面一层所有的元素都会串起来,都是员工,然后每隔几个元素就会挑选出一个代表,再把这几个代表使用另外一级指针串起来。然后再在这些代表里面挑出二级代表,再串起来。最终形成了一个金字塔的结构

想一下你目前所在的地理位置:亚洲 > 中国 > 某省 > 某市 > …,就是这样一个结构!

①、有序列表 zset 基础操作

> ZADD books 9.0 "think in java"
> ZADD books 8.9 "java concurrency"
> ZADD books 8.6 "java cookbook"

> ZRANGE books 0 -1 # 按 score 排序列出,参数区间为排名范围
1) "java cookbook"
2) "java concurrency"
3) "think in java"

> ZREVRANGE books 0 -1 # 按 score 逆序列出,参数区间为排名范围
1) "think in java"
2) "java concurrency"
3) "java cookbook"

> ZCARD books # 相当于 count()
(integer) 3

> ZSCORE books "java concurrency" # 获取指定 value 的 score
"8.9000000000000004" # 内部 score 使用 double 类型进行存储,所以存在小数点精度问题

> ZRANK books "java concurrency" # 排名
(integer) 1

> ZRANGEBYSCORE books 0 8.91 # 根据分值区间遍历 zset
1) "java cookbook"
2) "java concurrency"

> ZRANGEBYSCORE books -inf 8.91 withscores # 根据分值区间 (-, 8.91] 遍历 zset,同时返回分值。inf 代表 infinite,无穷大的意思。
1) "java cookbook"
2) "8.5999999999999996"
3) "java concurrency"
4) "8.9000000000000004"

> ZREM books "java concurrency" # 删除 value
(integer) 1
> ZRANGE books 0 -1
1) "java cookbook"
2) "think in java"

二、跳跃表

1.跳跃表简介

跳跃表(skiplist)是一种随机化的数据结构,由 William Pugh 在论文《Skip lists: a probabilistic alternative to balanced trees》中提出,是一种可以于平衡树媲美的层次化链表结构——查找、删除、添加等操作都可以在对数期望时间下完成,以下是一个典型的跳跃表例子:


小插曲:
更多阿里、腾讯、美团、京东等一线互联网大厂Java面试真题;包含:基础、并发、锁、JVM、设计模式、数据结构、反射/IO、数据库、Redis、Spring、消息队列、分布式、Zookeeper、Dubbo、Mybatis、Maven、面经等。
更多Java程序员技术进阶小技巧;例如高效学习(如何学习和阅读代码、面对枯燥和量大的知识)高效沟通(沟通方式及技巧、沟通技术)
更多Java大牛分享的一些职业生涯分享文档



请点击这里添加》》》》》》》》》社群,免费获取


比你优秀的对手在学习,你的仇人在磨刀,你的闺蜜在减肥,隔壁老王在练腰, 我们必须不断学习,否则我们将被学习者超越!
趁年轻,使劲拼,给未来的自己一个交代!


我们在上一篇中提到了 Redis 的五种基本结构中,有一个叫做 有序列表 zset 的数据结构,它类似于Java中的 SortedSetHashMap 的结合体,一方面它是一个 set 保证了内部 value 的唯一性,另一方面又可以给每个 value 赋予一个排序的权重值 score,来达到 排序 的目的。

它的内部实现就依赖了一种叫做**「跳跃列表」**的数据结构。

1)为什么使用跳跃表

首先,因为 zset 要支持随机的插入和删除,所以它 不宜使用数组来实现,关于排序问题,我们也很容易就想到 红黑树/ 平衡树 这样的树形结构,为什么 Redis 不使用这样一些结构呢?

  1. 性能考虑: 在高并发的情况下,树形结构需要执行一些类似于 rebalance 这样的可能涉及整棵树的操作,相对来说跳跃表的变化只涉及局部 (下面详细说);
  2. 实现考虑: 在复杂度与红黑树相同的情况下,跳跃表实现起来更简单,看起来也更加直观;

基于以上的一些考虑,Redis 基于 William Pugh 的论文做出一些改进后采用了 跳跃表 这样的结构。

2)本质是解决查找问题

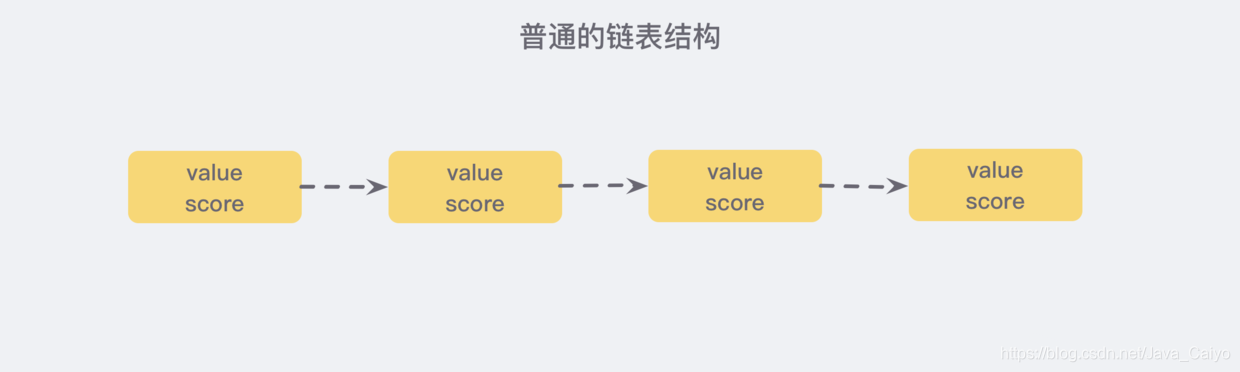

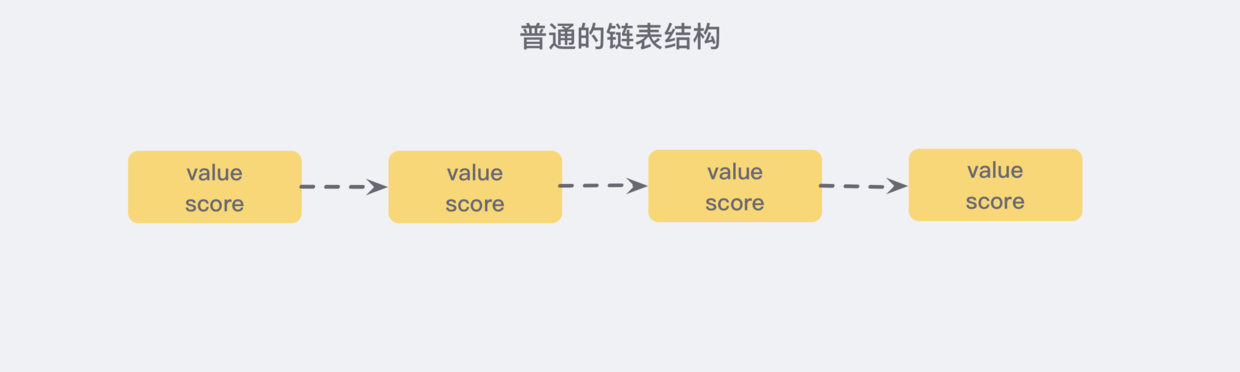

我们先来看一个普通的链表结构:

我们需要这个链表按照 score 值进行排序,这也就意味着,当我们需要添加新的元素时,我们需要定位到插入点,这样才可以继续保证链表是有序的,通常我们会使用 二分查找法,但二分查找是有序数组的,链表没办法进行位置定位,我们除了遍历整个找到第一个比给定数据大的节点为止 (时间复杂度O(n)) 似乎没有更好的办法。

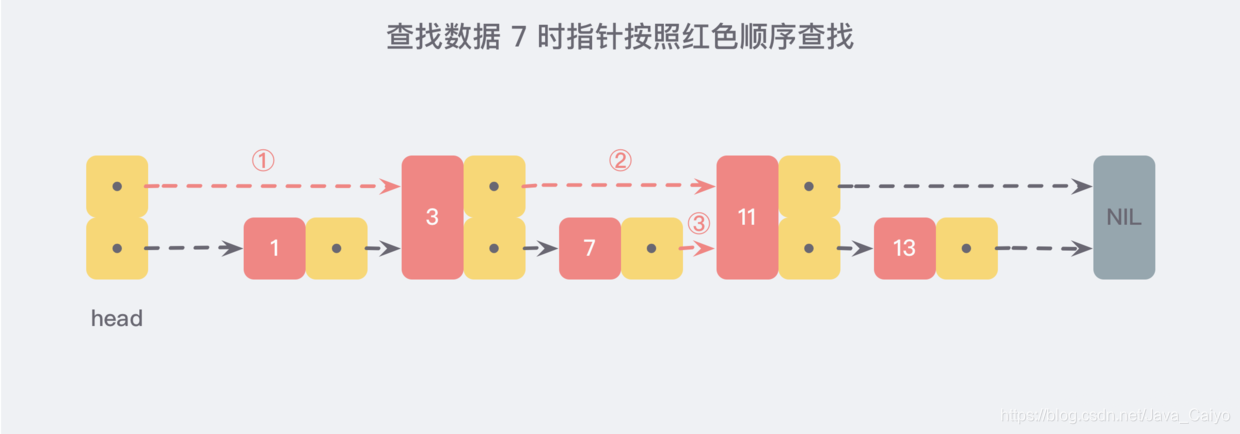

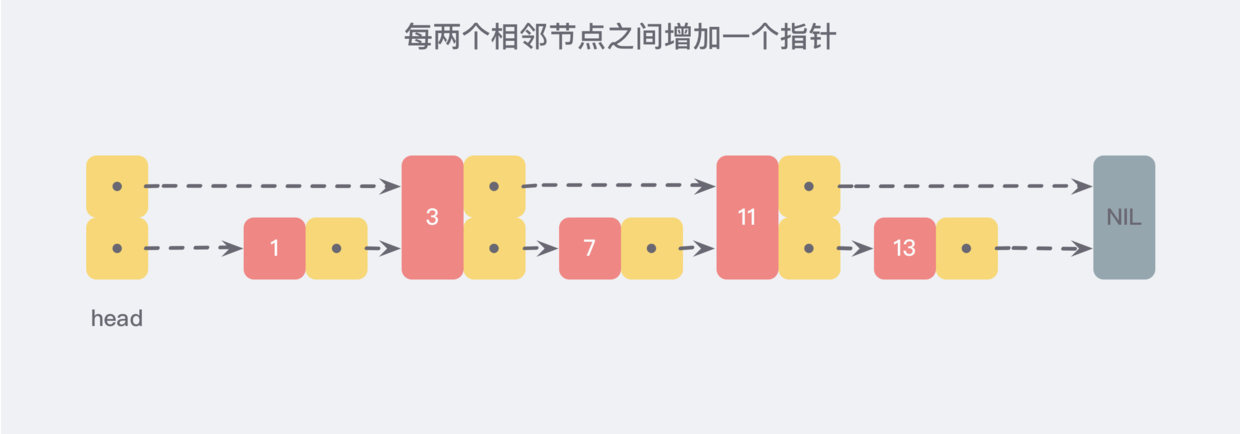

但假如我们每相邻两个节点之间就增加一个指针,让指针指向下一个节点,如下图:

这样所有新增的指针连成了一个新的链表,但它包含的数据却只有原来的一半 (图中的为 3,11)。

现在假设我们想要查找数据时,可以根据这条新的链表查找,如果碰到比待查找数据大的节点时,再回到原来的链表中进行查找,比如,我们想要查找 7,查找的路径则是沿着下图中标注出的红色指针所指向的方向进行的:


这是一个略微极端的例子,但我们仍然可以看到,通过新增加的指针查找,我们不再需要与链表上的每一个节点逐一进行比较,这样改进之后需要比较的节点数大概只有原来的一半。

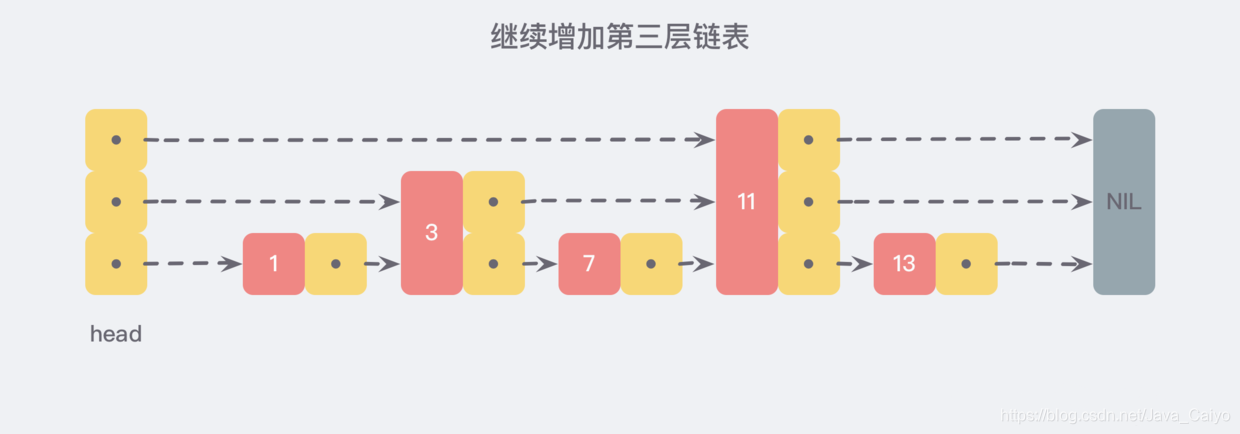

利用同样的方式,我们可以在新产生的链表上,继续为每两个相邻的节点增加一个指针,从而产生第三层链表:

在这个新的三层链表结构中,我们试着 查找 13,那么沿着最上层链表首先比较的是 11,发现 11 比 13小,于是我们就知道只需要到 11 后面继续查找,从而一下子跳过了 11 前面的所有节点

可以想象,当链表足够长,这样的多层链表结构可以帮助我们跳过很多下层节点,从而加快查找的效率。

3)更进一步的跳跃表

跳跃表 skiplist 就是受到这种多层链表结构的启发而设计出来的。按照上面生成链表的方式,上面每一层链表的节点个数,是下面一层的节点个数的一半,这样查找过程就非常类似于一个二分查找,使得查找的时间复杂度可以降低到 O(logn)

但是,这种方法在插入数据的时候有很大的问题。新插入一个节点之后,就会打乱上下相邻两层链表上节点个数严格的 2:1 的对应关系。如果要维持这种对应关系,就必须把新插入的节点后面的所有节点(也包括新插入的节点) 重新进行调整,这会让时间复杂度重新蜕化成 O(n)。删除数据也有同样的问题。

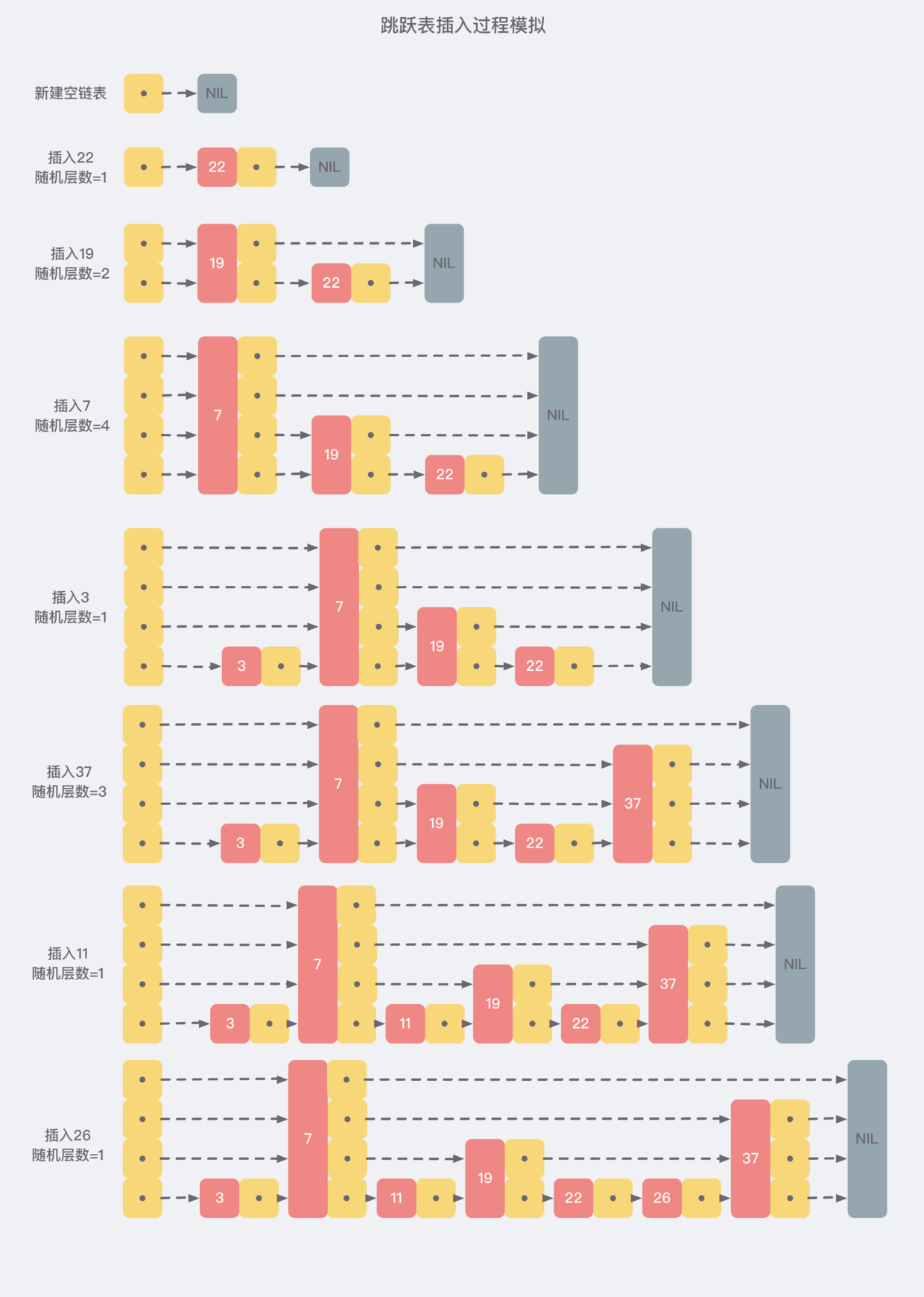

skiplist 为了避免这一问题,它不要求上下相邻两层链表之间的节点个数有严格的对应关系,而是 为每个节点随机出一个层数(level)。比如,一个节点随机出的层数是 3,那么就把它链入到第 1 层到第 3 层这三层链表中。为了表达清楚,下图展示了如何通过一步步的插入操作从而形成一个 skiplist 的过程:


小插曲:
更多阿里、腾讯、美团、京东等一线互联网大厂Java面试真题;包含:基础、并发、锁、JVM、设计模式、数据结构、反射/IO、数据库、Redis、Spring、消息队列、分布式、Zookeeper、Dubbo、Mybatis、Maven、面经等。
更多Java程序员技术进阶小技巧;例如高效学习(如何学习和阅读代码、面对枯燥和量大的知识)高效沟通(沟通方式及技巧、沟通技术)
更多Java大牛分享的一些职业生涯分享文档



请点击这里添加》》》》》》》》》社群,免费获取


比你优秀的对手在学习,你的仇人在磨刀,你的闺蜜在减肥,隔壁老王在练腰, 我们必须不断学习,否则我们将被学习者超越!
趁年轻,使劲拼,给未来的自己一个交代!


从上面的创建和插入的过程中可以看出,每一个节点的层数(level)是随机出来的,而且新插入一个节点并不会影响到其他节点的层数,因此,插入操作只需要修改节点前后的指针,而不需要对多个节点都进行调整,这就降低了插入操作的复杂度。

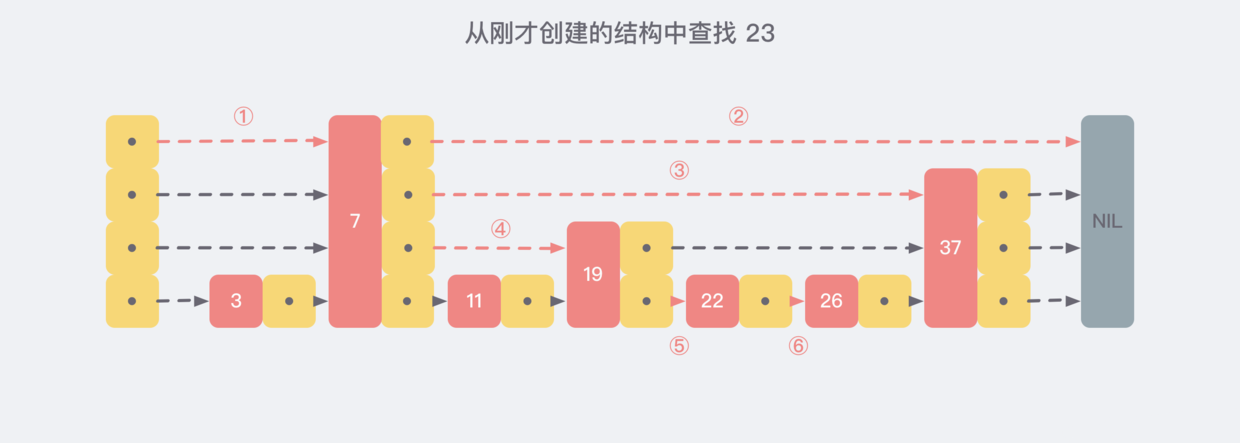

现在我们假设从我们刚才创建的这个结构中查找 23 这个不存在的数,那么查找路径会如下图:

2.跳跃表的实现

Redis 中的跳跃表由 server.h/zskiplistNodeserver.h/zskiplist 两个结构定义,前者为跳跃表节点,后者则保存了跳跃节点的相关信息,同之前的 集合 list 结构类似,其实只有zskiplistNode 就可以实现了,但是引入后者是为了更加方便的操作:

/* ZSETs use a specialized version of Skiplists */
typedef struct zskiplistNode {


	// value
	sds ele;
	// 分值
	double score;
	// 后退指针
	struct zskiplistNode *backward;
	// 层
	struct zskiplistLevel {


		// 前进指针
		struct zskiplistNode *forward;
		// 跨度
		unsigned long span;
	} level[];
} zskiplistNode;

typedef struct zskiplist {


	// 跳跃表头指针
	struct zskiplistNode *header, *tail;
	// 表中节点的数量
	unsigned long length;
	// 表中层数最大的节点的层数
	int level;
} zskiplist;

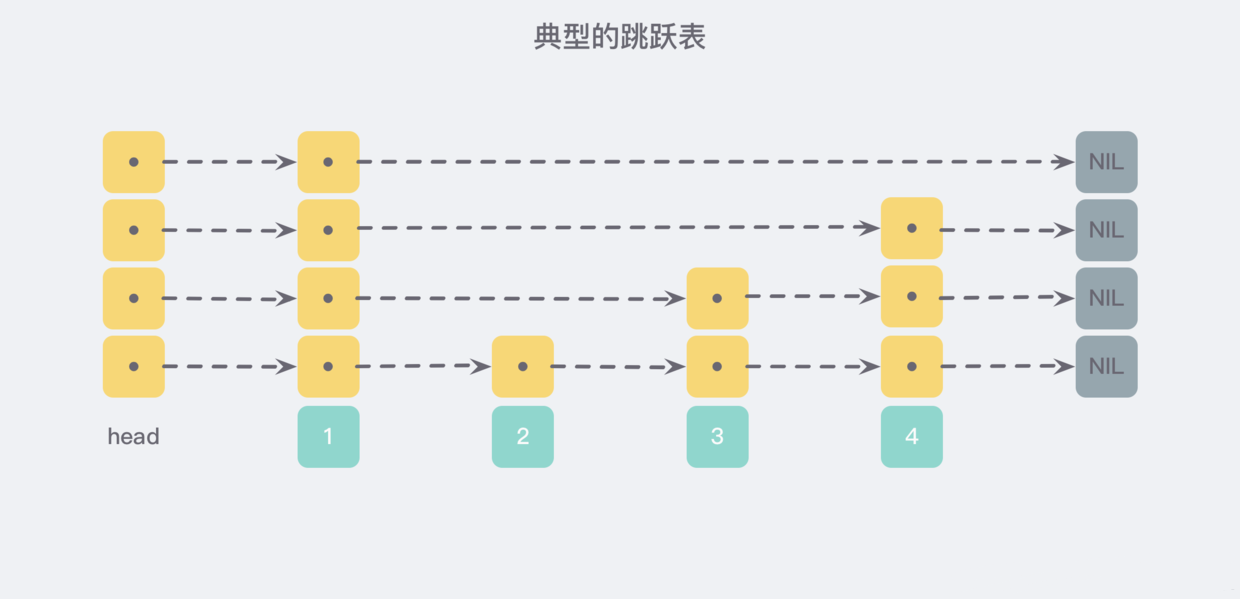

正如文章开头画出来的那张标准的跳跃表那样。

1)随机层数

对于每一个新插入的节点,都需要调用一个随机算法给它分配一个合理的层数,源码在t_zset.c/zslRandomLevel(void)中被定义:

int zslRandomLevel(void) {


	int level = 1;
	while ((random()&0xFFFF) < (ZSKIPLIST_P * 0xFFFF))
		level += 1;
	return (level<ZSKIPLIST_MAXLEVEL) ? level : ZSKIPLIST_MAXLEVEL;
}

直观上期望的目标是 50% 的概率被分配到 Level 1 ,25% 的概率被分配到 Level 2 ,12.5% 的概率被分配到 Level 3,以此类推…有 2-63 的概率被分配到最顶层,因为这里每一层的晋升率都是 50%。

Redis 跳跃表默认允许最大的层数是 32,被源码中ZSKIPLIST_MAXLEVEL定义,当 Level[0]有 264个元素时,才能达到 32 层,所以定义 32 完全够用了。

2)创建跳跃表

这个过程比较简单,在源码中的 t_zset.c/zslCreate 中被定义:

zskiplist *zslCreate(void) {


	int j;
	zskiplist *zsl;

	// 申请内存空间
	zsl = zmalloc(sizeof(*zsl));
	// 初始化层数为 1
	zsl->level = 1;
	// 初始化长度为 0
	zsl->length = 0;
	// 创建一个层数为 32,分数为 0,没有 value 值的跳跃表头节点
	zsl->header = zslCreateNode(ZSKIPLIST_MAXLEVEL,0,NULL);

	// 跳跃表头节点初始化
	for (j = 0; j < ZSKIPLIST_MAXLEVEL; j++) {


		// 将跳跃表头节点的所有前进指针 forward 设置为 NULL
		zsl->header->level[j].forward = NULL;
		// 将跳跃表头节点的所有跨度 span 设置为 0
		zsl->header->level[j].span = 0;
	}
	// 跳跃表头节点的后退指针 backward 置为 NULL
	zsl->header->backward = NULL;
	// 表头指向跳跃表尾节点的指针置为 NULL
	zsl->tail = NULL;
	return zsl;
}

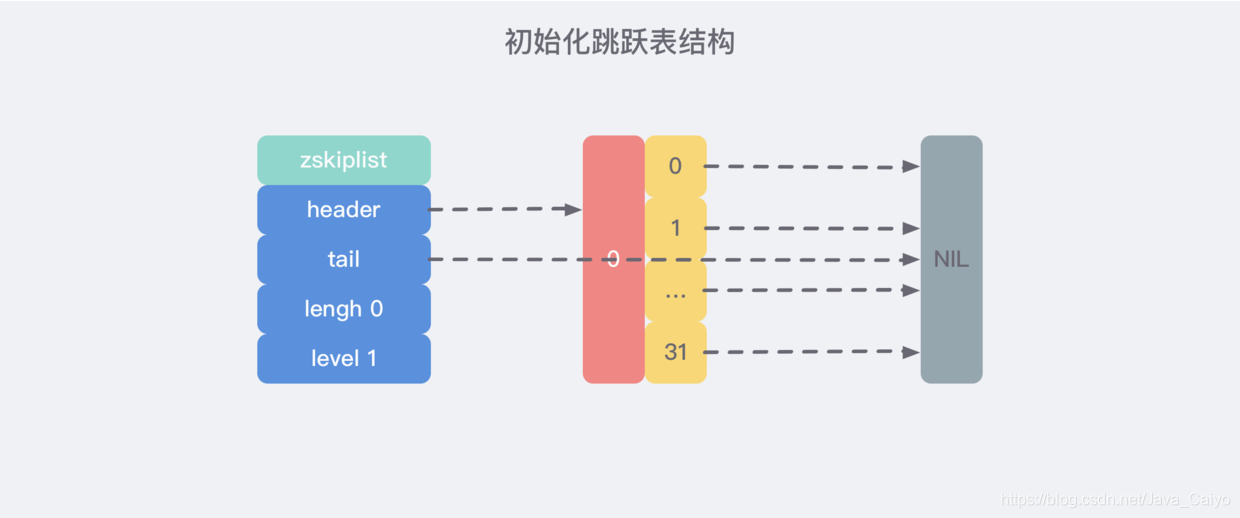

即执行完之后创建了如下结构的初始化跳跃表:

3)插入节点实现

这几乎是最重要的一段代码了,但总体思路也比较清晰简单,如果理解了上面所说的跳跃表的原理,那么很容易理清楚插入节点时发生的几个动作 (几乎跟链表类似):

  1. 找到当前我需要插入的位置 (其中包括相同 score 时的处理);
  2. 创建新节点,调整前后的指针指向,完成插入;

为了方便阅读,我把源码 t_zset.c/zslInsert 定义的插入函数拆成了几个部分

第一部分:声明需要存储的变量

// 存储搜索路径
zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;
// 存储经过的节点跨度
unsigned int rank[ZSKIPLIST_MAXLEVEL];
int i, level;

第二部分:搜索当前节点插入位置

serverAssert(!isnan(score));
x = zsl->header;
// 逐步降级寻找目标节点,得到 "搜索路径"
for (i = zsl->level-1; i >= 0; i--) {


	/* store rank that is crossed to reach the insert position */
	rank[i] = i == (zsl->level-1) ? 0 : rank[i+1];
	// 如果 score 相等,还需要比较 value 值
	while (x->level[i].forward &&
			(x->level[i].forward->score < score ||
				(x->level[i].forward->score == score &&
					sdscmp(x->level[i].forward->ele,ele) < 0)))
	{


		rank[i] += x->level[i].span;
		x = x->level[i].forward;
	}
	// 记录 "搜索路径"
	update[i] = x;
}

讨论: 有一种极端的情况,就是跳跃表中的所有 score 值都是一样,zset 的查找性能会不会退化为O(n) 呢?

从上面的源码中我们可以发现 zset 的排序元素不只是看 score 值,也会比较 value 值 (字符串比较)

第三部分:生成插入节点

/* we assume the element is not already inside, since we allow duplicated
	* scores, reinserting the same element should never happen since the
	* caller of zslInsert() should test in the hash table if the element is
	* already inside or not. */
level = zslRandomLevel();
// 如果随机生成的 level 超过了当前最大 level 需要更新跳跃表的信息
if (level > zsl->level) {


	for (i = zsl->level; i < level; i++) {


		rank[i] = 0;
		update[i] = zsl->header;
		update[i]->level[i].span = zsl->length;
	}
	zsl->level = level;
}
// 创建新节点
x = zslCreateNode(level,score,ele);

第四部分:重排前向指针

for (i = 0; i < level; i++) {


	x->level[i].forward = update[i]->level[i].forward;
	update[i]->level[i].forward = x;

	/* update span covered by update[i] as x is inserted here */
	x->level[i].span = update[i]->level[i].span - (rank[0] - rank[i]);
	update[i]->level[i].span = (rank[0] - rank[i]) + 1;
}

/* increment span for untouched levels */
for (i = level; i < zsl->level; i++) {


	update[i]->level[i].span++;
}

第五部分:重排后向指针并返回

x->backward = (update[0] == zsl->header) ? NULL : update[0];
if (x->level[0].forward)
	x->level[0].forward->backward = x;
else
	zsl->tail = x;
zsl->length++;
return x;

4)节点删除实现

删除过程由源码中的t_zset.c/zslDeleteNode定义,和插入过程类似,都需要先把这个 "搜索路径"找出来,然后对于每个层的相关节点重排一下前向后向指针,同时还要注意更新一下最高层数maxLevel,直接放源码 (如果理解了插入这里还是很容易理解的):

/* Internal function used by zslDelete, zslDeleteByScore and zslDeleteByRank */
void zslDeleteNode(zskiplist *zsl, zskiplistNode *x, zskiplistNode **update) {


	int i;
	for (i = 0; i < zsl->level; i++) {


		if (update[i]->level[i].forward == x) {


			update[i]->level[i].span += x->level[i].span - 1;
			update[i]->level[i].forward = x->level[i].forward;
		} else {


			update[i]->level[i].span -= 1;
		}
	}
	if (x->level[0].forward) {


		x->level[0].forward->backward = x->backward;
	} else {


		zsl->tail = x->backward;
	}
	while(zsl->level > 1 && zsl->header->level[zsl->level-1].forward == NULL) zsl->level--;
	zsl->length--;
}

/* Delete an element with matching score/element from the skiplist.
	* The function returns 1 if the node was found and deleted, otherwise
	* 0 is returned.
	*
	* If 'node' is NULL the deleted node is freed by zslFreeNode(), otherwise
	* it is not freed (but just unlinked) and *node is set to the node pointer,
	* so that it is possible for the caller to reuse the node (including the
	* referenced SDS string at node->ele). */

int zslDelete(zskiplist *zsl, double score, sds ele, zskiplistNode **node) {


	zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;
	int i;

	x = zsl->header;
	for (i = zsl->level-1; i >= 0; i--) {


		while (x->level[i].forward &&
				(x->level[i].forward->score < score ||
					(x->level[i].forward->score == score &&
						sdscmp(x->level[i].forward->ele,ele) < 0)))
		{


			x = x->level[i].forward;
		}
		update[i] = x;
	}
	/* We may have multiple elements with the same score, what we need
	 * is to find the element with both the right score and object. */
	x = x->level[0].forward;
	if (x && score == x->score && sdscmp(x->ele,ele) == 0) {


		zslDeleteNode(zsl, x, update);
		if (!node)
			zslFreeNode(x);
		else
			*node = x;
		return 1;
	}
	return 0; /* not found */
}

5)节点更新实现

当我们调用 ZADD 方法时,如果对应的 value 不存在,那就是插入过程,如果这个 value 已经存在,只是调整一下 score 的值,那就需要走一个更新流程。

假设这个新的 score 值并不会带来排序上的变化,那么就不需要调整位置,直接修改元素的 score 值就可以了,但是如果排序位置改变了,那就需要调整位置,该如何调整呢?

从源码 t_zset.c/zsetAdd 函数 1350行左右可以看到,Redis 采用了一个非常简单的策略:

/* Remove and re-insert when score changed. */
if (score != curscore) {


	zobj->ptr = zzlDelete(zobj->ptr,eptr);
	zobj->ptr = zzlInsert(zobj->ptr,ele,score);
	*flags |= ZADD_UPDATED;
}

把这个元素删除再插入这个,需要经过两次路径搜索,从这一点上来看,Redis 的 ZADD 代码似乎还有进一步优化的空间。

6)元素排名的实现

跳跃表本身是有序的,Redis 在 skiplist 的 forward 指针上进行了优化,给每一个 forward 指针都增加了 span 属性,用来 表示从前一个节点沿着当前层的 forward 指针跳到当前这个节点中间会跳过多少个节点。在上面的源码中我们也可以看到Redis在插入、删除操作时都会小心翼翼地更新span值的大小。

所以,沿着 “搜索路径”,把所有经过节点的跨度 span 值进行累加就可以算出当前元素的最终 rank 值了:

/* Find the rank for an element by both score and key.
 * Returns 0 when the element cannot be found, rank otherwise.
 * Note that the rank is 1-based due to the span of zsl->header to the
 * first element. */
unsigned long zslGetRank(zskiplist *zsl, double score, sds ele) {


	zskiplistNode *x;
	unsigned long rank = 0;
	int i;

	x = zsl->header;
	for (i = zsl->level-1; i >= 0; i--) {


		while (x->level[i].forward &&
			(x->level[i].forward->score < score ||
				(x->level[i].forward->score == score &&
					sdscmp(x->level[i].forward->ele,ele) <= 0))) {


				// span 累加
				rank += x->level[i].span;
				x = x->level[i].forward;
			}

			/* x might be equal to zsl->header, so test if obj is non-NULL */
			if (x->ele && sdscmp(x->ele,ele) == 0) {


				return rank;
			}
		}
		return 0;
	}

参考资料:《Java中高级核心知识全面解析》限量100份,有一些人已经通过我之前的文章获取了哦!
名额有限先到先得!!!
有想要获取这份学习资料的同学可以点击这里免费获取》》》》》》》

易学教程内所有资源均来自网络或用户发布的内容,如有违反法律规定的内容欢迎反馈
该文章没有解决你所遇到的问题?点击提问,说说你的问题,让更多的人一起探讨吧!
