联智通达工控主板的主要接口有哪些

谁都会走 提交于 2020-12-21 16:58:03

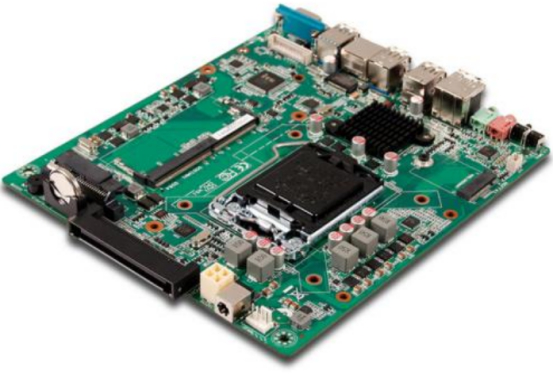

在工控主板的电路板上有众多的接口来链接工控电脑的其它部分。一般工控主板有硬盘接口,软驱接口,COM接口,PS/2接口,USB接口,LPT接口,MIDI接口和SATA接口。下面,联智通达就针对工控主板的这些接口为大家详细介绍。

  硬盘接口:硬盘接口可分为IDE接口和SATA接口。在型号老些的工控主板上,多集成2个IDE口,通常IDE接口都位于PCI插槽下方,从空间上则垂直于内存插槽(也有横着的)。而新型工控主板上,IDE接口大多缩减,甚至没有,代之以SATA接口。

联智通达工控主板的主要接口有哪些

  软驱接口:连接软驱所用,多位于IDE接口旁,比IDE接口略短一些,因为它是34针的,所以数据线也略窄一些。

COM接口(串口):大多数工控主板都提供了两个COM接口,分别为COM1和COM2,作用是连接串行鼠标和外置Modem等设备。COM1接口的I/O地址是03F8h-03FFh,中断号是IRQ4;COM2接口的I/O地址是02F8h-02FFh,中断号是IRQ3。由此可见COM2接口比COM1接口的响应具有优先权,市面上已很难找到基于该接口的产品。

PS/2接口:PS/2接口的功能比较单一,仅能用于连接键盘和鼠标。一般情况下,鼠标的接口为绿色、键盘的接口为紫色。PS/2接口的传输速率比COM接口稍快一些,但这么多年使用之后,绝大多数工控主板依然配备该接口,但支持该接口的鼠标和键盘越来越少,大部分外设厂商也不再推出基于该接口的外设产品,更多的是推出USB接口的外设产品,不过值得一提的时候,由于该接口使用非常广泛,因此很多使用者即使在使用USB也更愿意通过PS/2-USB转接器插到PS/2上使用,外加键盘鼠标每一代产品的寿命都非常长,接口依然使用效率极高,但在不久的将来,被USB接口所完全取代的可能性极高。

USB接口:USB接口是如今最为流行的接口,最大可以支持127个外设,并且可以独立供电,其应用非常广泛。USB接口可以从工控主板上获得500mA的电流,支持热拔插,真正做到了即插即用。一个USB接口可同时支持高速和低速USB外设的访问,由一条四芯电缆连接,其中两条是正负电源,另外两条是数据传输线。高速外设的传输速率为12Mbps,低速外设的传输速率为1.5Mbps。此外,USB2.0标准最高传输速率可达480Mbps。USB3.0已经出现在工控主板中,并已开始普及。

LPT接口:一般用来连接打印机或扫描仪。其默认的中断号是IRQ7,采用25脚的DB-25接头。并口的工作模式主要有三种:1、SPP标准工作模式。SPP数据是半双工单向传输,传输速率较慢,仅为15Kbps,但应用较为广泛,一般设为默认的工作模式。2、EPP增强型工作模式。EPP采用双向半双工数据传输,其传输速率比SPP高很多,可达2Mbps,已有不少外设使用此工作模式。3、ECP扩充型工作模式。ECP采用双向全双工数据传输,传输速率比EPP还要高一些,但支持的设备不多。使用LPT接口的打印机与扫描仪已经基本很少了,多为使用USB接口的打印机与扫描仪。

联智通达工控主板的主要接口有哪些

MIDI接口:声卡的MIDI接口和游戏杆接口是共用的。接口中的两个针脚用来传送MIDI信号,可连接各种MIDI设备,例如电子键盘等,市面上已很难找到基于该接口的产品。

SATA接口:SATA规范将硬盘的外部传输速率理论值提高到了150MB/s,比PATA标准ATA/100高出50%,比ATA/133也要高出约13%,而随着未来后续版本的发展,SATA接口的速率还可扩展到2X和4X(300MB/s和600MB/s)。

  工控主板通过以上接口与工控电脑互其它部分相合作,形成了一台高效的工控电脑。以上就是联智通达小编为您介绍的“工控主板的主要接口有哪些”的全部内容,更多资讯欢迎关注联智通达。
