【WPF学习】第五十八章 理解逻辑树和可视化树

ⅰ亾dé卋堺 提交于 2020-12-12 15:31:58

  在前面章节中,花费大量时间分析了窗口的内容模型——换句话说,研究了如何在其他元素中嵌套元素,进而构建完整的窗口。

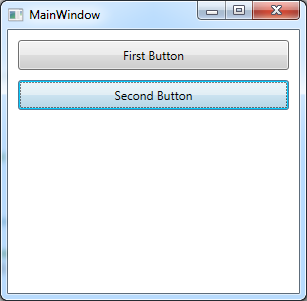

  例如,考虑下图中显示的一个非常简单的窗口,该窗口包含两个按钮。为创建该按钮,在窗口中嵌套了一个StackPanel控件。在StackPanel控件中,放置了两个Button控件,并且在每个按钮中可以添加所选择的内容。

  下面是该窗口的标记:

<Window x:Class="SimpleWindow.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="MainWindow" Height="301.316" Width="306.579">
    <StackPanel Margin="5">
        <Button Padding="5" Margin="5" Click="cmd_Click">First Button</Button>
        <Button Padding="5" Margin="5" Click="cmd_Click">Second Button</Button>
    </StackPanel>
</Window>

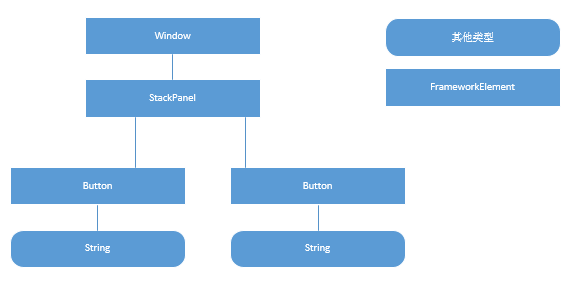

  添加的元素分类称为逻辑树,下图中显示了逻辑树。WPF编程人员需要耗费大部分时间构建逻辑树,然后使用事件处理代码支持他们。实际上,到目前为止介绍的所有WPF特性(如属性值继承、事件路由以及样式)都是通过逻辑树进行工作的。



   然而,如果希望自定义元素,逻辑树起不到多大帮助作用。显然,可使用另一个元素替换整个元素(例如,可使用自定义的FacyButton类替换当前的Button类),但这需要更多工作,并且可能扰乱应用程序的用户界面或代码。因此,WPF通过可视化树进入更深层次。

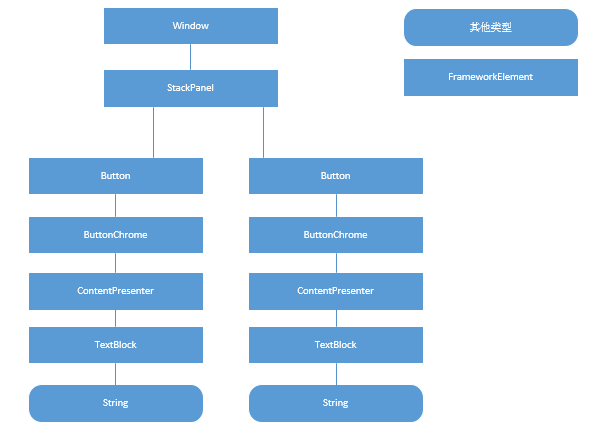

  可视化树是逻辑树的扩展版本。它将元素分为更小的部分,换句话说,它并不查看被精心封装到一起的黑色方框,如按钮,而是查看按钮的可视化元素——使按钮具有阴影背景特性的边框(由ButtonChrome类表示)、内部的容器(ContentPresenter对象)以及存储按钮文本的块(由大家熟悉的TextBlock表示)。下图显示上面示例的可视化树。





  所有这些细节本身都是元素——换句话说,控件(如按钮)中的每个单独的细节都是由FrameworkElement类的派生类表示的。

  到目前为止介绍的内容似乎并没有什么值得注意的,只是介绍了所有WPF元素可被分解成更小的部分。但这对于WPF开发人员有什么用处呢?通过可视化树可以完成以下两项非常有用的工作:

  •   可视化样式改变可视化树中的元素。可使用Style.TargetType熟悉选择希望修改的特定元素。甚至当控件属性发生变化时,可使用触发器自动完成更改。不过,某些特定的细节很难甚至无法修改。
  •   可为控件创建新模板。对于这种情况,控件模板将被用于按期望的方式构建可视化树。

  非常有趣的是,WPF提供了用于浏览逻辑树和可视化树的两个类:System.Windows.LogicalTreeHelper和System.Windows.Media.VisualTreeHelper。

  LogicalTreeHelper类允许通过动态加载XAML文档在WPF应用程序中关联事件处理程序。LogicalTreeHelper类提供了较少的方法,下表列出了这些方法。尽管这些方法偶尔很有用,但大多数情况下回改用特定的FrameworkElement类中的方法。

表 LogicalTreeHelper类的方法

 名   称     说      明
FindLogicalNode() 根据名称查找特定元素,从指定的元素开始并向下查找逻辑树
BringIntoView() 如果元素在可滚动的容器中,并且当前不可见,就将元素滚动到试图中。FrameworkElement.BringIntoView()方法执行相同的工作
GetPrarent() 获取指定元素的父元素
GetChildren() 获取指定元素的子元素。不同元素支持不同的内容模型。例如,面板支持多个子元素,而内容控件只支持一个子元素。然而,GetChildren()方法抽象了这一区别,并且可使用任何类型的元素进行工作

  除了抓们用来执行低级绘图操作的一些方法外,VisualTreeHelper类提供的方法与LogicalTreeHelper类提供的方法类似,也提供了GetChildrenCount()、GetChild()以及GetParent()方法。

  VisualTreeHelper类还提供了一种研究应用程序中可视化树的有趣方法。使用GetChild()方法,可以遍历任意窗口的可视化树,并且为了进行分析可以将它们显示出来。这是一种非常好的学习工具,只需要使用一些递归的代码就可以实现。

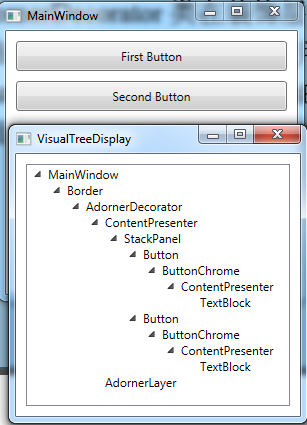

  下图显示了一种可能的实现。该例在一个单独的窗口中显示了一颗完整的可视化树,该可视化树从提供的任意对象开始。

   在该例中,名为MainWindow的窗口包含一个Border元素,这个Border元素包含一个AdornerDecorator元素(AdornerDecorator类在装饰层中添加对绘制内容的支持,装饰层是特殊的不可见区域,该区域覆盖在元素内容之上。WPF使用装饰层绘制一些细节,如焦点提示以及拖放指示器)。AdornerDecorator元素内是一个ContentPresenter元素,该元素承载了窗口内容。窗口内容包含的StackPanel面板具有两个Button控件,每个Button控件包含一个ButtonChrome元素(该元素绘制按钮的标准化可视外观)和一个ContentPresenter元素(该元素包含了按钮的内容)。最后,在每个按钮的ContentPresenter元素中是TextBlock元素,TextBlock元素封装了在窗口中可见的文本。

  下面是VisualTreeDisplay窗口的完整代码:

public partial class VisualTreeDisplay : Window
    {
        public VisualTreeDisplay()
        {
            InitializeComponent();
        }
        public void ShowVisualTree(DependencyObject element)
        {
            // Clear the tree.
            treeElements.Items.Clear();

            // Start processing elements, begin at the root.
            ProcessElement(element, null);
        }

        private void ProcessElement(DependencyObject element, TreeViewItem previousItem)
        {
            // Create a TreeViewItem for the current element.
            TreeViewItem item = new TreeViewItem();
            item.Header = element.GetType().Name;
            item.IsExpanded = true;

            // Check whether this item should be added to the root of the tree
            //(if it's the first item), or nested under another item.
            if (previousItem == null)
            {
                treeElements.Items.Add(item);
            }
            else
            {
                previousItem.Items.Add(item);
            }

            // Check if this element contains other elements.
            for (int i = 0; i < VisualTreeHelper.GetChildrenCount(element); i++)
            {
                // Process each contained element recursively.
                ProcessElement(VisualTreeHelper.GetChild(element, i), item);
            }
        }
    }

  一旦为项目添加这棵树,就可以使用其他任何窗口的代码显示其可视化树:

VisualTreeDisplay treeDisplay = new VisualTreeDisplay();
treeDisplay.ShowVisualTree(this);
treeDisplay.Show();
