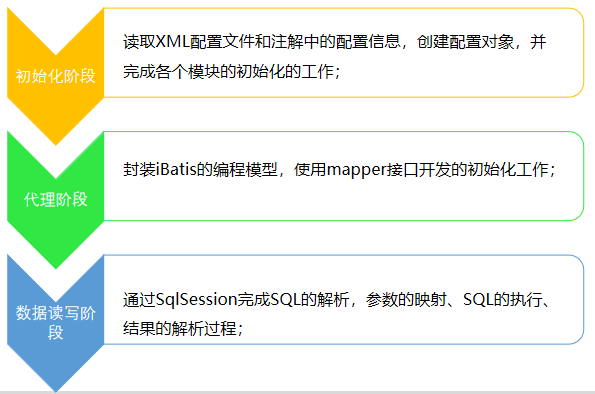

mybatis核心流程三大阶段：
Mybatis的初始化：

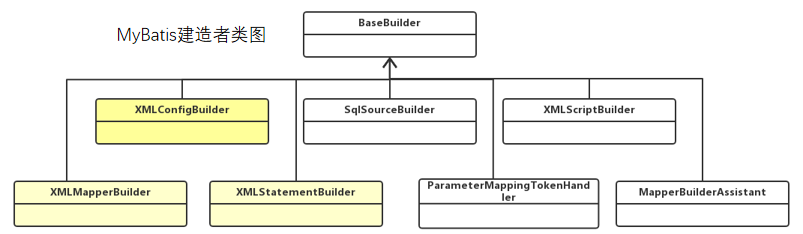

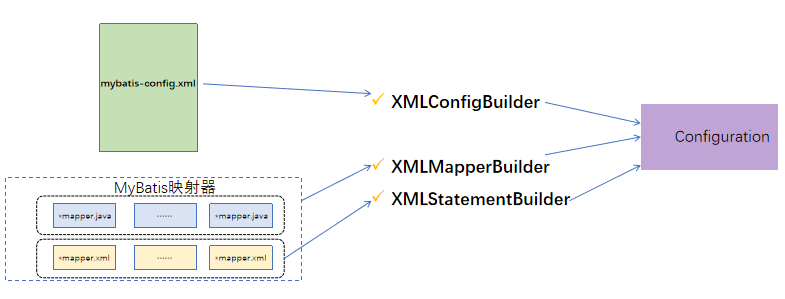

MyBatis建造者类图：
XMLConfigBuilder： 主要负责解析mybatis-config.xml； XMLMapperBuilder： 主要负责解析映射配置文件； XMLStatementBuilder： 主要负责解析映射配置文件中的SQL节点；
映射器关键类 Configuration ： Mybatis启动初始化的核心就是将所有xml配置文件信息加载到Configuration对象中， Configuration是单例的，生命周期是应用级的；
MapperRegistry：mapper接口动态代理工厂类的注册中心。在MyBatis中，通过mapperProxy实现InvocationHandler接口，MapperProxyFactory用于生成动态代理的实例对象；
ResultMap：用于解析mapper.xml文件中的resultMap节点，使用ResultMapping来封装id，result等子元素；
MappedStatement：用于存储mapper.xml文件中的select、insert、update和delete节点，同时还包含了这些节点的很多重要属性；
SqlSource：mapper.xml文件中的sql语句会被解析成SqlSource对象，经过解析SqlSource包含的语句最终仅仅包含？占位符，可以直接提交给数据库执行；

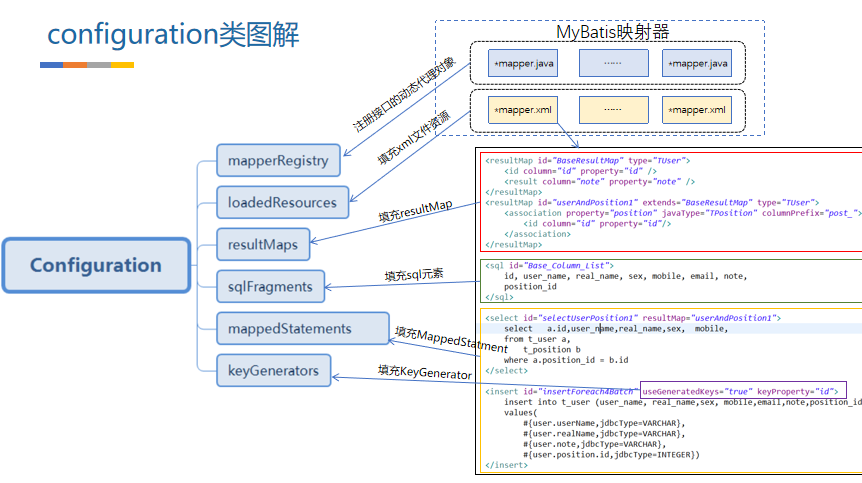

configuration类图解：

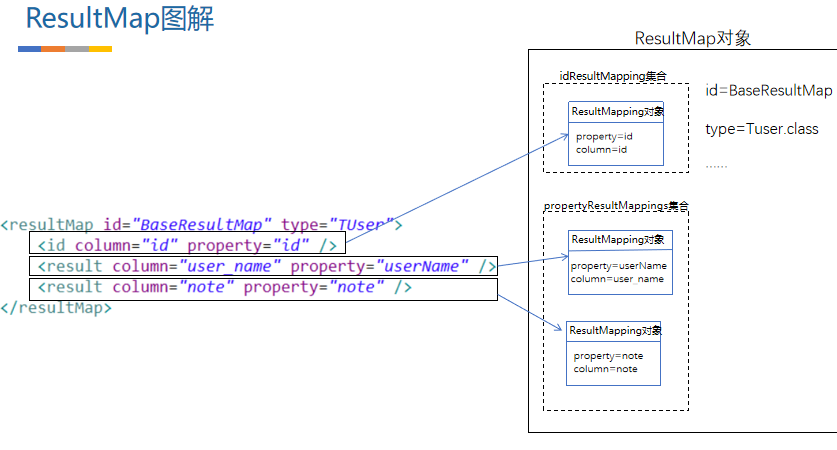

ResultMap 类图解：

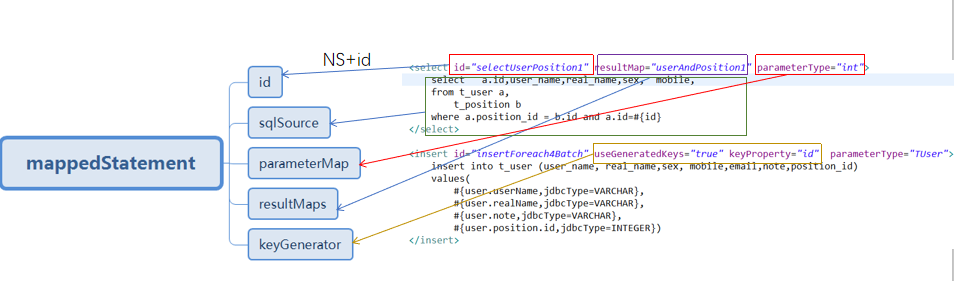

mappedStatment图解：

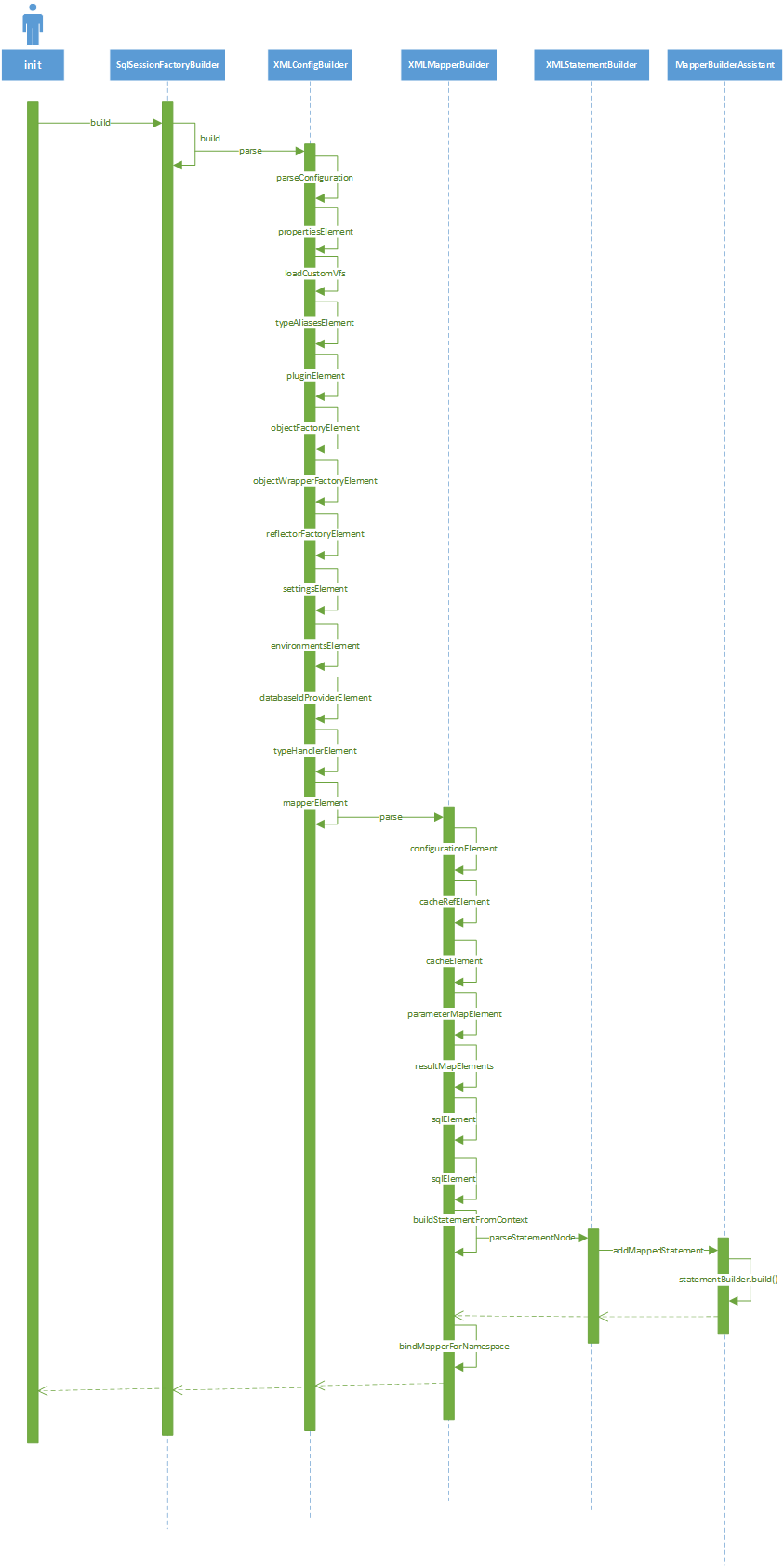

初始化过程：

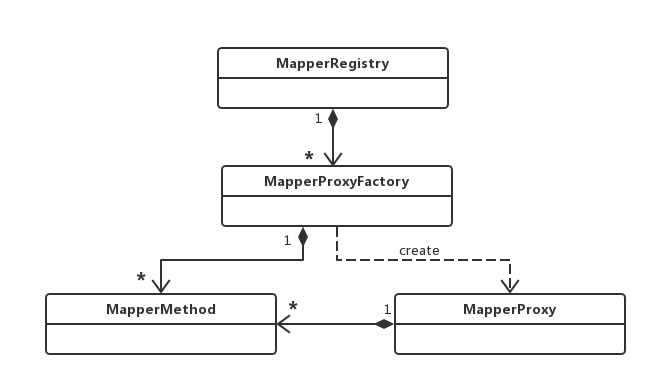

binding模块分析：
MapperRegistry ： mapper接口和对应的代理对象工厂的注册中心；
MapperProxyFactory：用于生成mapper接口动态代理的实例对象；
MapperProxy：实现了InvocationHandler接口，它是增强mapper接口的实现；
MapperMethod：封装了Mapper接口中对应方法的信息，以及对应的sql语句的信息；它是mapper接口与映射配置文件中sql语句的桥梁；
解读MapperMethod： MapperMethod：封装了Mapper接口中对应方法的信息，以及对应的sql语句的信息；它是mapper接口与映射配置文件中sql语句的桥梁； MapperMethod对象不记录任何状态信息，所以它可以在多个代理对象之间共享；
SqlCommand ： 从configuration中获取方法的命名空间.方法名以及SQL语句的类型；
MethodSignature：封装mapper接口方法的相关信息（入参，返回类型）；
ParamNameResolver： 解析mapper接口方法中的入参；

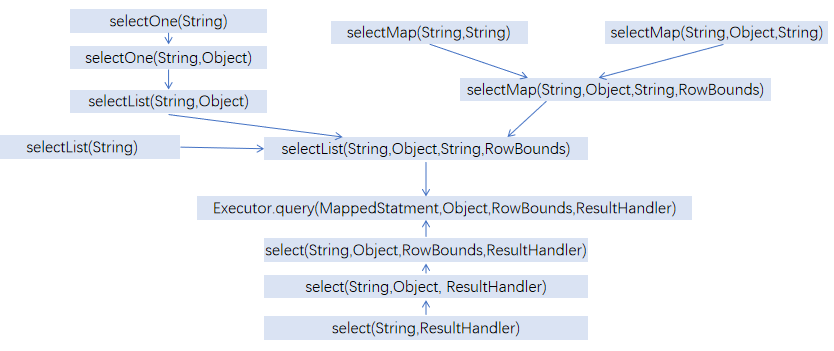

SqlSession查询接口嵌套关系：
Executor的三个实现类解读： SimpleExecutor：默认配置，使用PrepareStatement对象访问数据库，每次访问都要创建新的PrepareStatement对象；
ReuseExecutor：使用预编译PrepareStatement对象访问数据库，访问时，会重用缓存中的statement对象；
BatchExecutor：实现批量执行多条SQL语句的能力
Executor的三个重要火枪手： StatementHandler：它的作用是使用数据库的Statement或PrepareStatement执行操作，启承上启下作用； ParameterHandler：对预编译的SQL语句进行参数设置，SQL语句中的的占位符“？”都对应BoundSql.parameterMappings集合中的一个元素，在该对象中记录了对应的参数名称以及该参数的相关属性 ResultSetHandler：对数据库返回的结果集（ResultSet）进行封装，返回用户指定的实体类型；

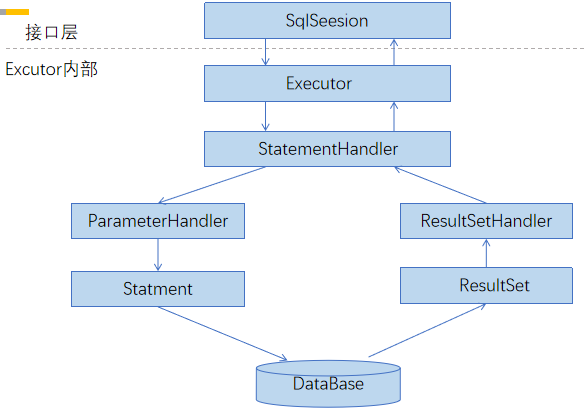

Executor内部运作过程：

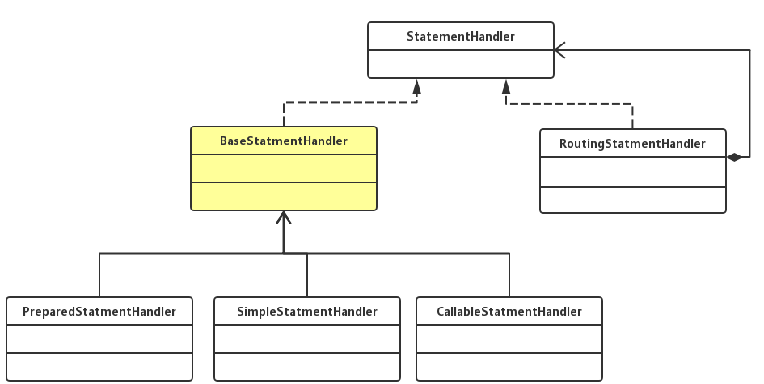

StatementHandler分析：
BaseStatementHandler：所有子类的抽象父类，定义了初始化statement的操作顺序，由子类实现具体的实例化不同的statement（模板模式）；
RoutingStatementHandler：Excutor组件真正实例化的子类，使用静态代理模式，根据上下文决定创建哪个具体实体类；
SimpleStatmentHandler ：使用statement对象访问数据库，无须参数化；
PreparedStatmentHandler ：使用预编译PrepareStatement对象访问数据库；
CallableStatmentHandler ：调用存储过程
ResultSetHandler分析： ResultSetHandler将从数据库查询得到的结果按照映射配置文件的映射规则，映射成相应的结果集对象
日志打印类： ConnectionLogger：负责打印连接信息和SQL语句，并创建PreparedStatementLogger； PreparedStatementLogger：负责打印参数信息，并创建ResultSetLogger ResultSetLogge：r负责打印数据结果信息

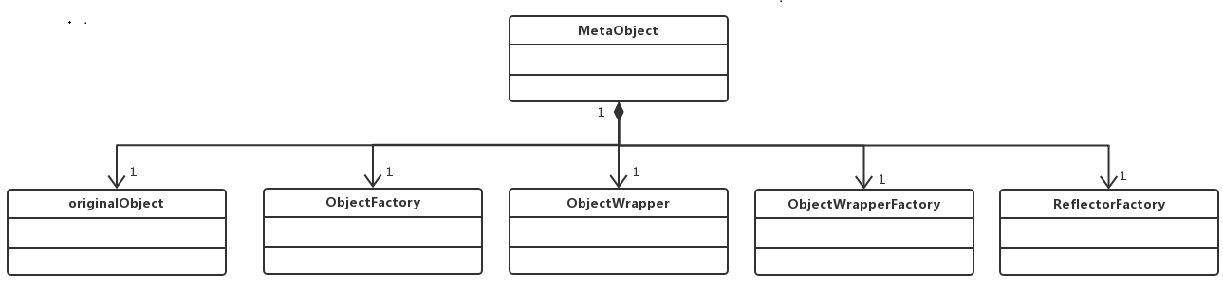

反射核心类：
ObjectFactory：MyBatis每次创建结果对象的新实例时，它都会使用对象工厂（ObjectFactory）去构建POJO；
ReflectorFactory：创建Reflector的工厂类，Reflector是MyBatis反射模块的基础，每个Reflector对象都对应一个类，在其中缓存了反射操作所需要的类元信息；
ObjectWrapper：对对象的包装，抽象了对象的属性信息，他定义了一系列查询对象属性信息的方法，以及更新属性的方法；
ObjectWrapperFactory： ObjectWrapper 的工厂类，用于创建ObjectWrapper ；
MetaObject：封装了对象元信息，包装了MyBatis中五个核心的反射类。也是提供给外部使用的反射工具类，可以利用它可以读取或者修改对象的属性信息；
