xBIM 基础15 IFC导出Excel报表

家住魔仙堡 提交于 2020-11-16 08:07:17

  IFC导出Excel空间报表文件

  本篇将向您展示从IFC文件读取数据所需的一些概念。它使用IFC4接口,适用于IFC2x3和IFC4型号。要创建Excel文件,我们使用NPOI。在这个例子中你只需要 xBIM Essentials 组件。包含样本数据的所有代码均可在此处获得

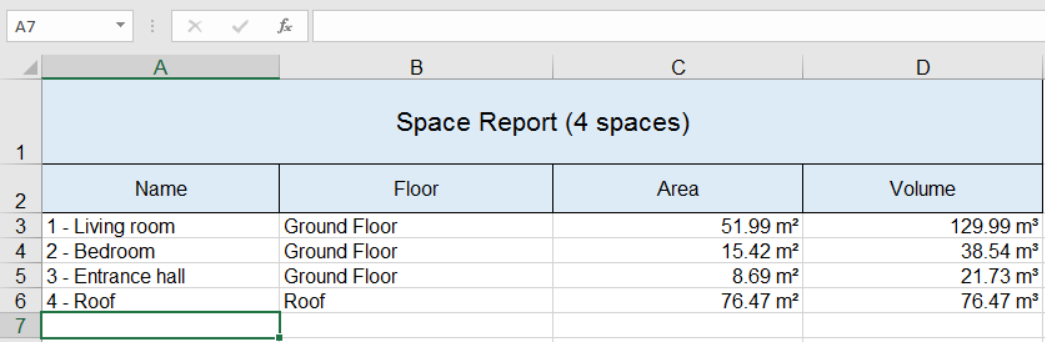

此示例的结果如下所示:



您将需要以下using声明:

using NPOI.SS.UserModel;
using NPOI.XSSF.UserModel;
using System.Diagnostics;
using System.IO;
using System.Linq;
using Xbim.Ifc;
using Xbim.Ifc4.Interfaces;

主要功能如下:

//从模板初始化NPOI工作簿
var workbook = new XSSFWorkbook("template.xlsx");
var sheet = workbook.GetSheet("Spaces");//用单位创建漂亮的数字格式。 现实中需要更多的关心的是单位。
//我们只知道我们现在的模型有空间面积以立方米和空间体积为单位 //请注意从Revit导出的原始数据是错误的,因为数据量比应该大1000倍。 //在这个例子中,数据是使用xBIM修复的。 var areaFormat = workbook.CreateDataFormat(); var areaFormatId = areaFormat.GetFormat("# ##0.00 [$m²]"); var areaStyle = workbook.CreateCellStyle(); areaStyle.DataFormat = areaFormatId; var volumeFormat = workbook.CreateDataFormat(); var volumeFormatId = volumeFormat.GetFormat("# ##0.00 [$m³]"); var volumeStyle = workbook.CreateCellStyle(); volumeStyle.DataFormat = volumeFormatId; //打开IFC模型。 不会改变模型中的任何东西,所以我们可以把编辑器的信息保留下来。 using (var model = IfcStore.Open("SampleHouse.ifc")) { //获取模型中的所有空间. //需要 ToList() 方便使用 Foreach var spaces = model.Instances.OfType<IIfcSpace>().ToList(); //设置报表标题 sheet.GetRow(0).GetCell(0) .SetCellValue($"Space Report ({spaces.Count} spaces)"); foreach (var space in spaces) { //写报表数据 WriteSpaceRow(space, sheet, areaStyle, volumeStyle); } } //保存 报表 using (var stream = File.Create("spaces.xlsx")) { workbook.Write(stream); stream.Close(); } //打开保存的EXCEL 文件 Process.Start("spaces.xlsx");

 此代码使用以下函数从IFC读取数据并为每个空间写入一行

private static void WriteSpaceRow(IIfcSpace space, ISheet sheet, ICellStyle areaStyle, ICellStyle volumeStyle)
{
    var row = sheet.CreateRow(sheet.LastRowNum + 1);

    var name = space.Name;
    row.CreateCell(0).SetCellValue(name);

    var floor = GetFloor(space);
    row.CreateCell(1).SetCellValue(floor?.Name);

    var area = GetArea(space);
    if (area != null)
    {
        var cell = row.CreateCell(2);
        cell.CellStyle = areaStyle;

        // 如果来自属性而不是数量,那么僵不能保证它是数字
        if (area.UnderlyingSystemType == typeof(double))
            cell.SetCellValue((double)(area.Value));
        else
            cell.SetCellValue(area.ToString());
    }

    var volume = GetVolume(space);
    if (volume != null)
    {
        var cell = row.CreateCell(3);
        cell.CellStyle = volumeStyle;

        // 如果来自属性而不是数量,那么将不能保证它是数字
        if (volume.UnderlyingSystemType == typeof(double))
            cell.SetCellValue((double)(volume.Value));
        else
            cell.SetCellValue(volume.ToString());
    }
}

要获得包含空间的楼层,您需要执行此操作:

private static IIfcBuildingStorey GetFloor(IIfcSpace space)
{
    return
        //获取所有对象化的关系,这些关系将按此空间进行分解
        space.Decomposes

        //选择分解的对象(这些对象可能是其他空间或建筑楼层)
        .Select(r => r.RelatingObject)

        //仅获取楼层
        .OfType<IIfcBuildingStorey>()

        //获取第一个
        .FirstOrDefault();
}

IFC包含数据基础结构,用于存储与产品及其类型相关的任意数据。这种基础设施相当复杂。存储数据的两种主要方式是数量或属性。数量是明确的,它们包含的值的类型,其中属性可以包含许多不同的数据类型作为值。对于面积和体积,如果定义了数量,则最好从数量中获取值

private static IIfcValue GetArea(IIfcProduct product)
{
    //尝试先从数量中获取
    var area =
        //获取可以定义属性和数量集的所有关系
        product.IsDefinedBy
        //在所有属性和数量集之间搜索。
        //您可能还希望按名称搜索特定数量
        .SelectMany(r => r.RelatingPropertyDefinition.PropertySetDefinitions)
        //数量集合
        .OfType<IIfcElementQuantity>()
        //从数量集获取所有数量
        .SelectMany(qset => qset.Quantities)
        //我们只对面积感兴趣
        .OfType<IIfcQuantityArea>()
        //我们将采取第一个。显然有一个以上的面积属性
        //所以, 要检查的名称。但是,我们将保持它简单的这个例子。
        .FirstOrDefault()?
        .AreaValue;
    if (area != null)
        return area;
    //从属性中获取值
    return GetProperty(product, "Area");
}

private static IIfcValue GetVolume(IIfcProduct product)
{
    var volume = product.IsDefinedBy
        .SelectMany(r => r.RelatingPropertyDefinition.PropertySetDefinitions)
        .OfType<IIfcElementQuantity>()
        .SelectMany(qset => qset.Quantities)
        .OfType<IIfcQuantityVolume>()
        .FirstOrDefault()?.VolumeValue;
    if (volume != null)
        return volume;
    return GetProperty(product, "Volume");
}

更常见的属性在属性集中搜索

private static IIfcValue GetProperty(IIfcProduct product, string name)
{
    return
        //获取可以定义属性和数量集的所有关系
        product.IsDefinedBy
        //在所有属性和数量集之间搜索。您可能还希望在特定属性集中搜索
        .SelectMany(r => r.RelatingPropertyDefinition.PropertySetDefinitions)
        //在这种情况下, 只考虑属性集。
        .OfType<IIfcPropertySet>()
        //从所有属性集中获取所有属性
        .SelectMany(pset => pset.HasProperties)
        //只允许考虑单个值属性。还有枚举属性,
        //表属性、引用属性、复杂属性和其他
        .OfType<IIfcPropertySingleValue>()
        .Where(p =>
            string.Equals(p.Name, name, System.StringComparison.OrdinalIgnoreCase) ||
            p.Name.ToString().ToLower().Contains(name.ToLower()))
        .FirstOrDefault()?.NominalValue;
}
