13 张图解 Java 中的内存模型

作者 | Carson_Ho

来源 | juejin.im/post/6844903677279338509

前言

• 了解Java中的对象、变量等存放的内存区域十分重要
• 本文将全面讲解Java虚拟机中的内存模型 & 分区，希望你们会喜欢

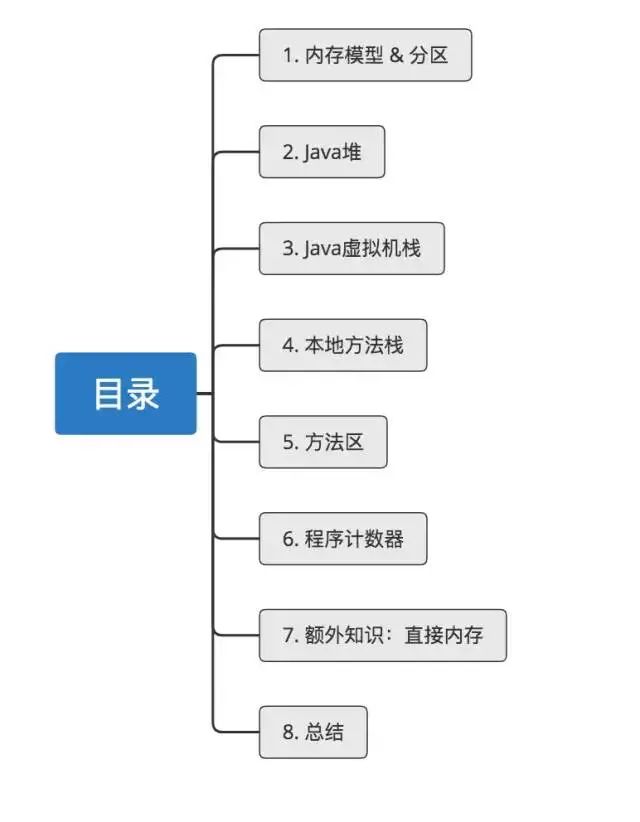

目录

---

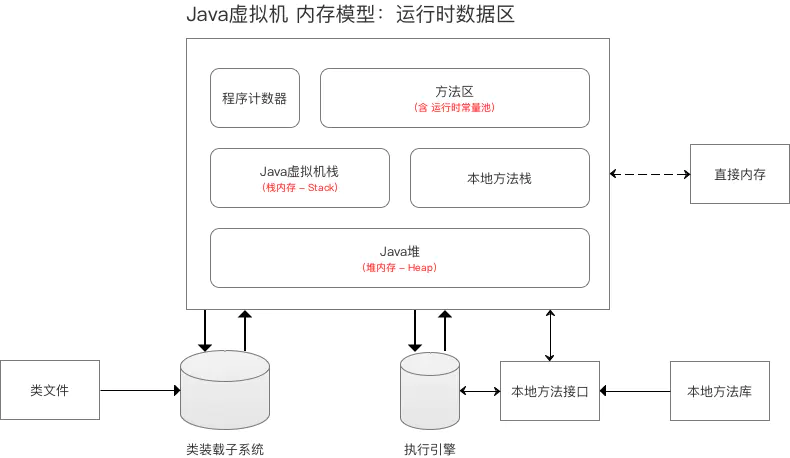

1. 内存模型 & 分区

Java虚拟机在运行Java程序时，会管理着一块内存区域：运行时数据区

在运行时数据区里，会根据用途进行划分：

1. Java虚拟机栈（栈区）
2. 本地方法栈
3. Java堆（堆区）
4. 方法区
5. 程序计数器

下面，我将详细介绍每个内存模型分区

---

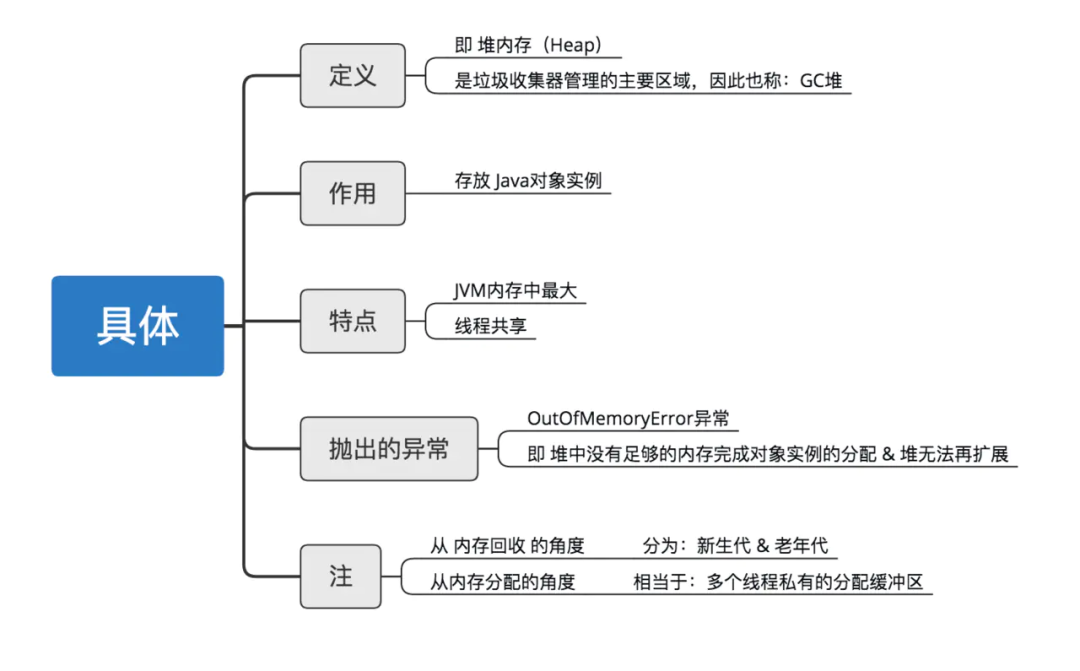

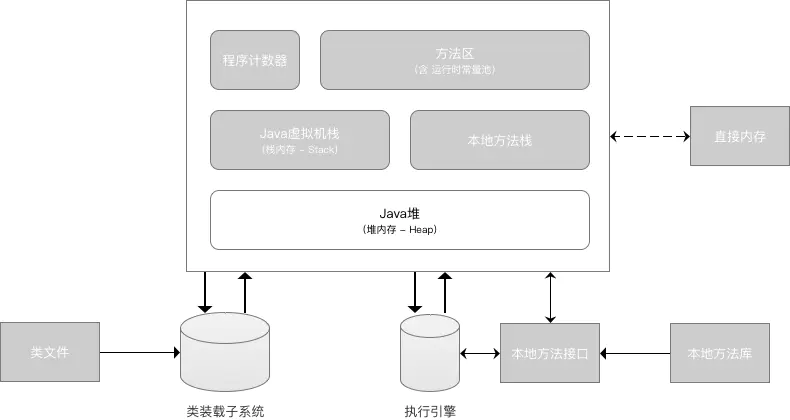

2. Java堆

简介

---

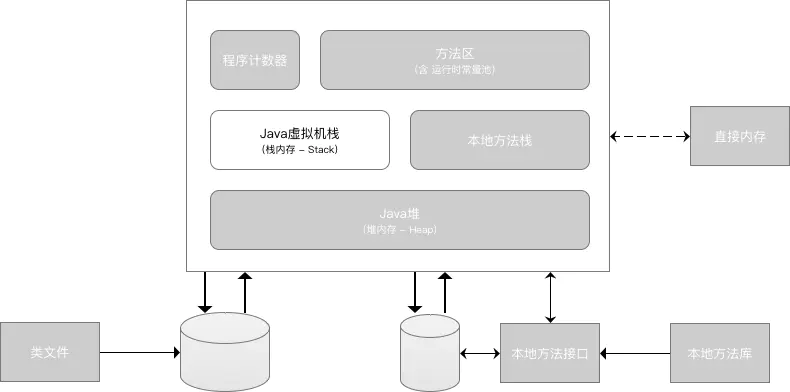

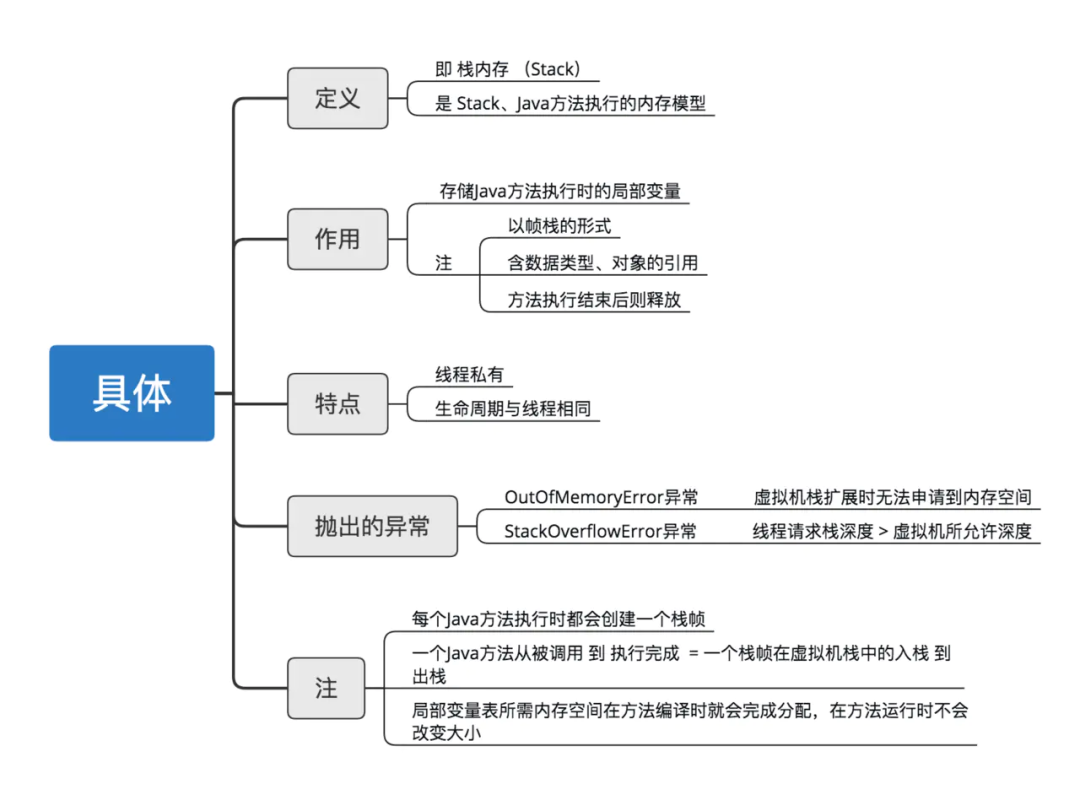

3. Java虚拟机栈

简介

---

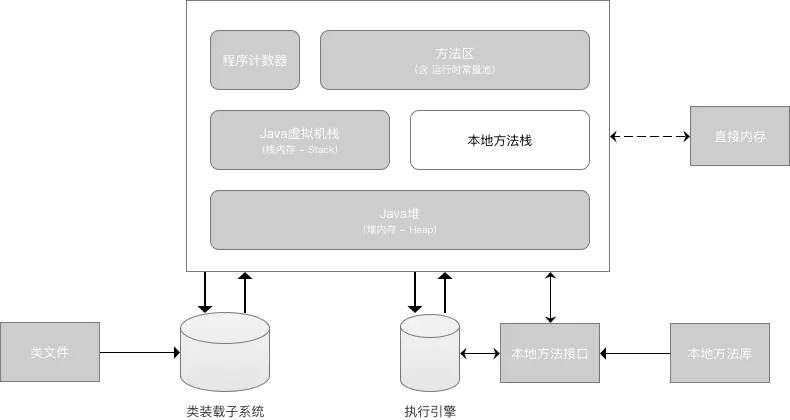

4. 本地方法栈



简介：十分类似Java虚拟机栈，与Java虚拟机区别在于：服务对象，即Java虚拟机栈为执行 Java 方法服务；本地方法栈为执行 Native方法服务

---

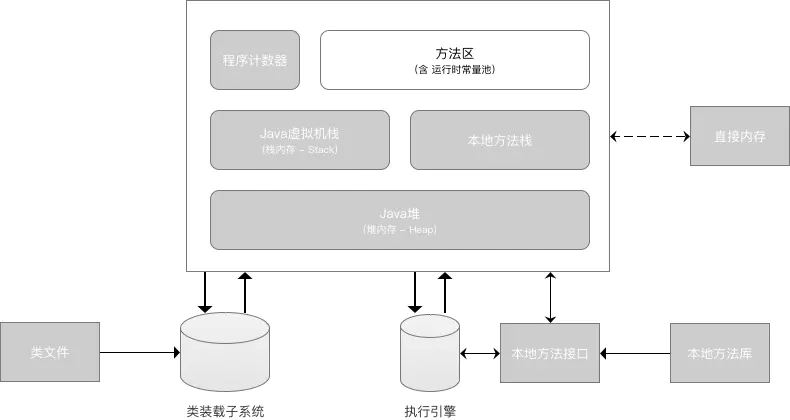

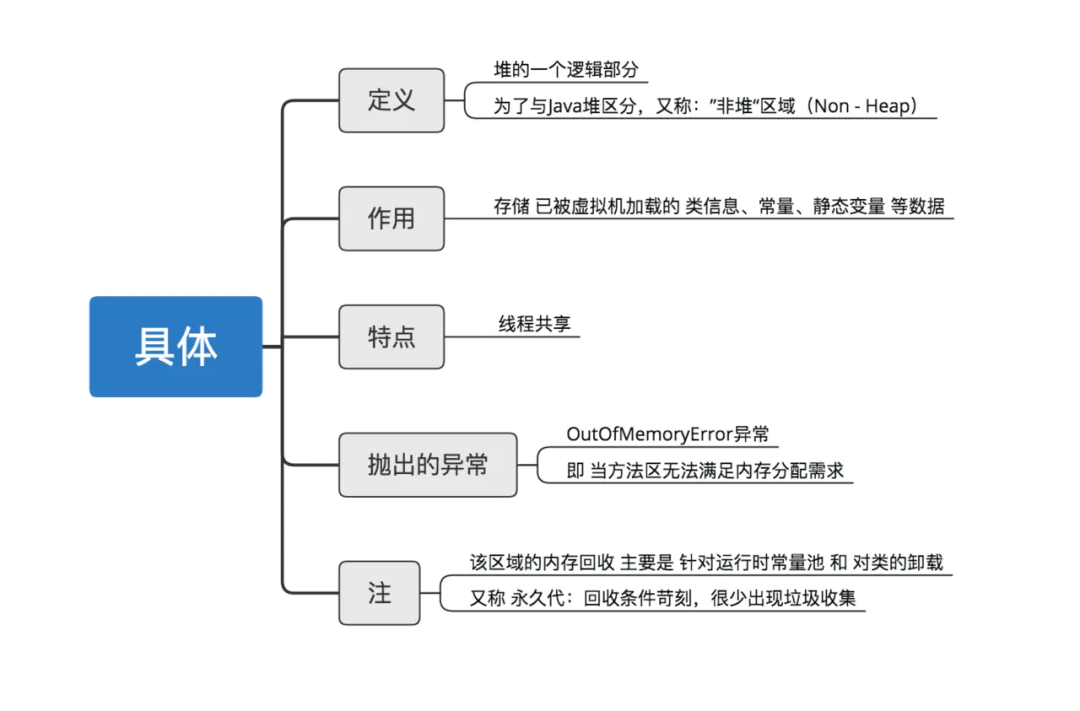

5. 方法区

简介

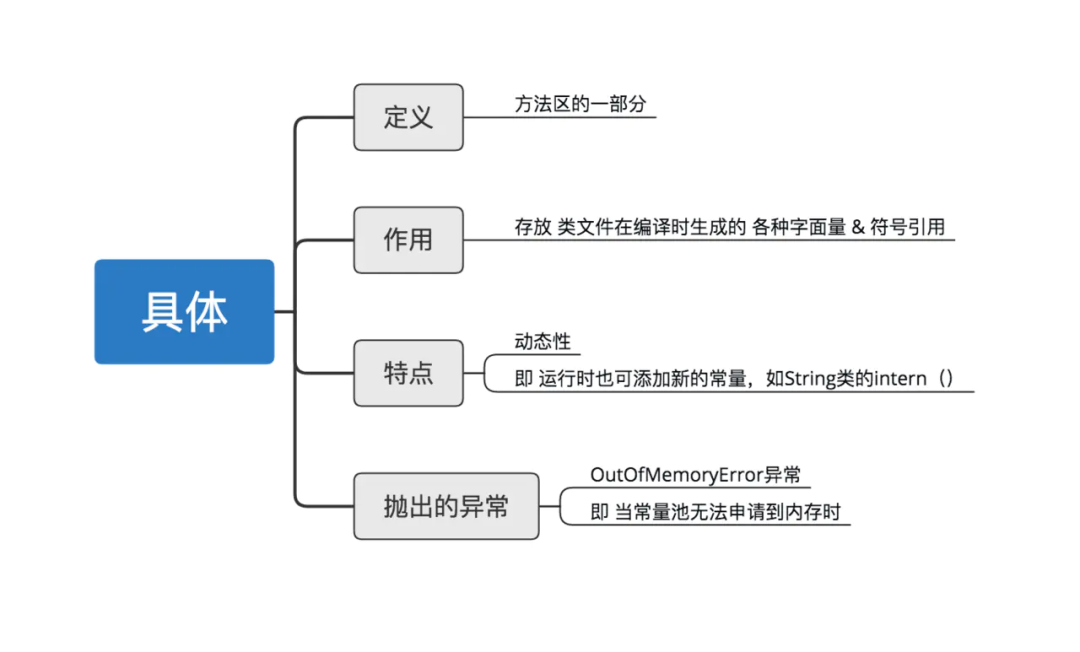

注：其内部包含一个运行时常量池，具体介绍如下：

---

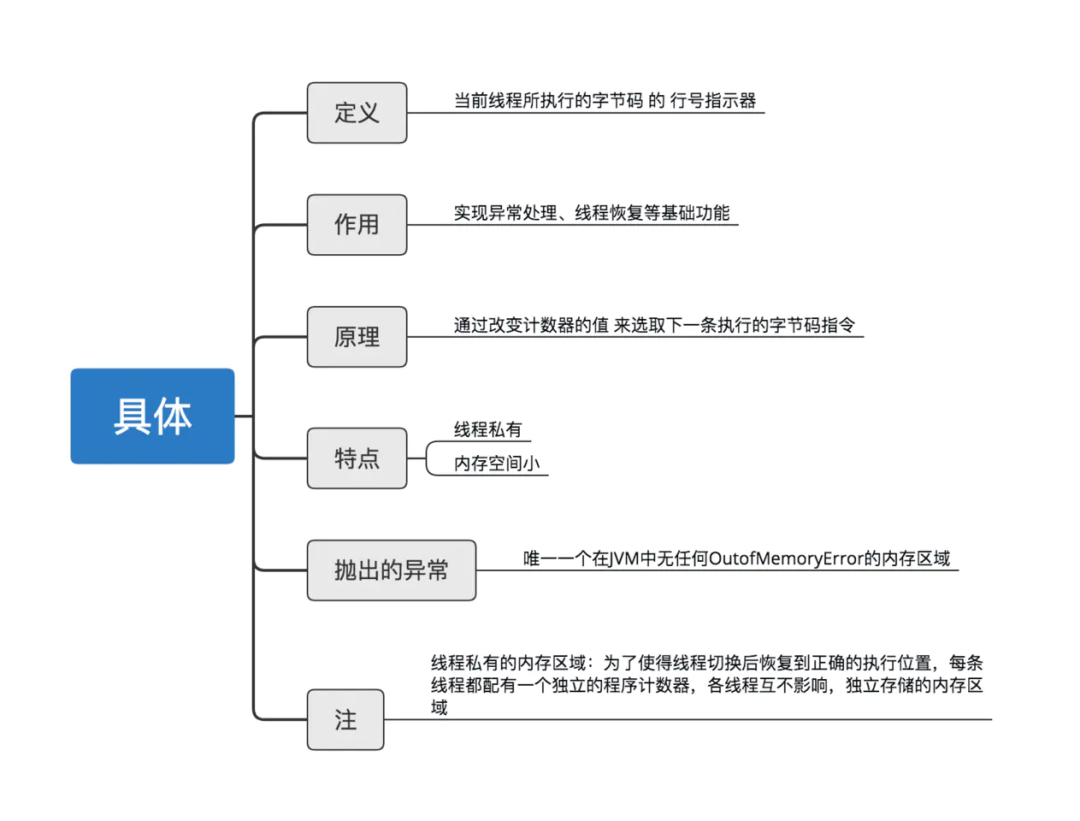

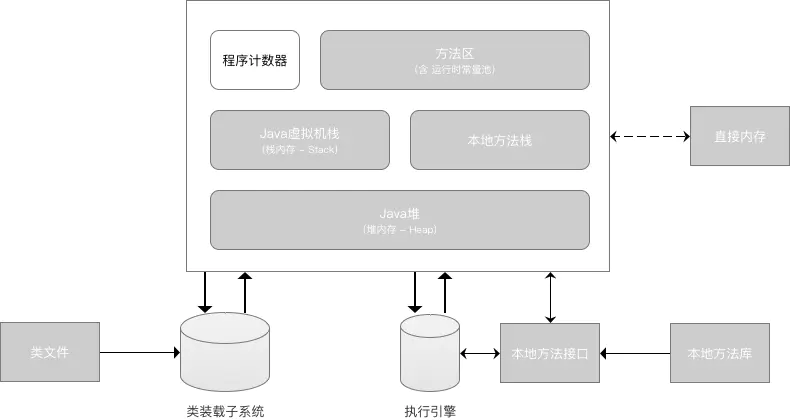

6. 程序计数器

简介



---

7. 额外知识：直接内存

• 定义：NIO类（JDK1.4引入）中基于通道和缓冲区的I/O方式 通过使用Native函数库 直接分配 的堆外内存
• 特点：不受堆大小限制

不属于虚拟机运行时数据区的一部分 & 不在堆中分配

• 应用场景：适用于频繁调用的场景

通过一个 存储在Java堆中的DirectByteBuffer对象 作为这块内存的引用 进行操作，从而避免在 Java 堆和 Native堆之间来回复制数据，提高使用性能

• 抛出的异常：OutOfMemoryError，即与其他内存区域的总和 大于 物理内存限制

---

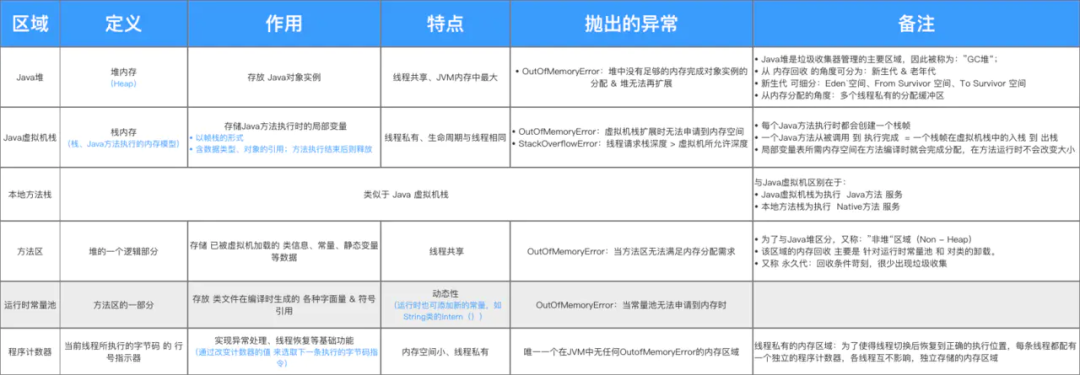

8. 总结

本文全面讲解JVM中的内存模型 & 分区，总结如下
