ACL配置技术文档

ACL配置实验

• 搭建如下所示环境
• 一、实现第一个目标：仅允许PC1访问192.168.2.2/24网络（即仅允许PC1访问PC3）
• • 1、配置路由器R1
  • 2、配置PC机
  • 3、分别在PC1和PC2上ping PC3
  • 4、发现只有PC1可以Ping同PC3，PC2不能ping同PC3，实验目的实现
• 二、禁止192.168.1.0/24网络ping Web服务器
• • 1、配置路由器R1上的acl功能
  • 2、配置服务器
  • 3、用PC1和PC2 ping 服务器，发现不能接通，实验目的达到
  • 4、为什么PC3也不能连通客户端，因为一开始完成目的一时，创建的acl2000是配置在G0/0/2端口上的，所以客户端 的请求不能达到PC3，所以不能接通。
• 三、仅允许Client1访问WEB服务器的www服务
• • 1、配置路由器R1，此时注意配置acl时有端口号配置，所以需要用高级acl功能
  • 2、配置服务器和客户端，获取文件

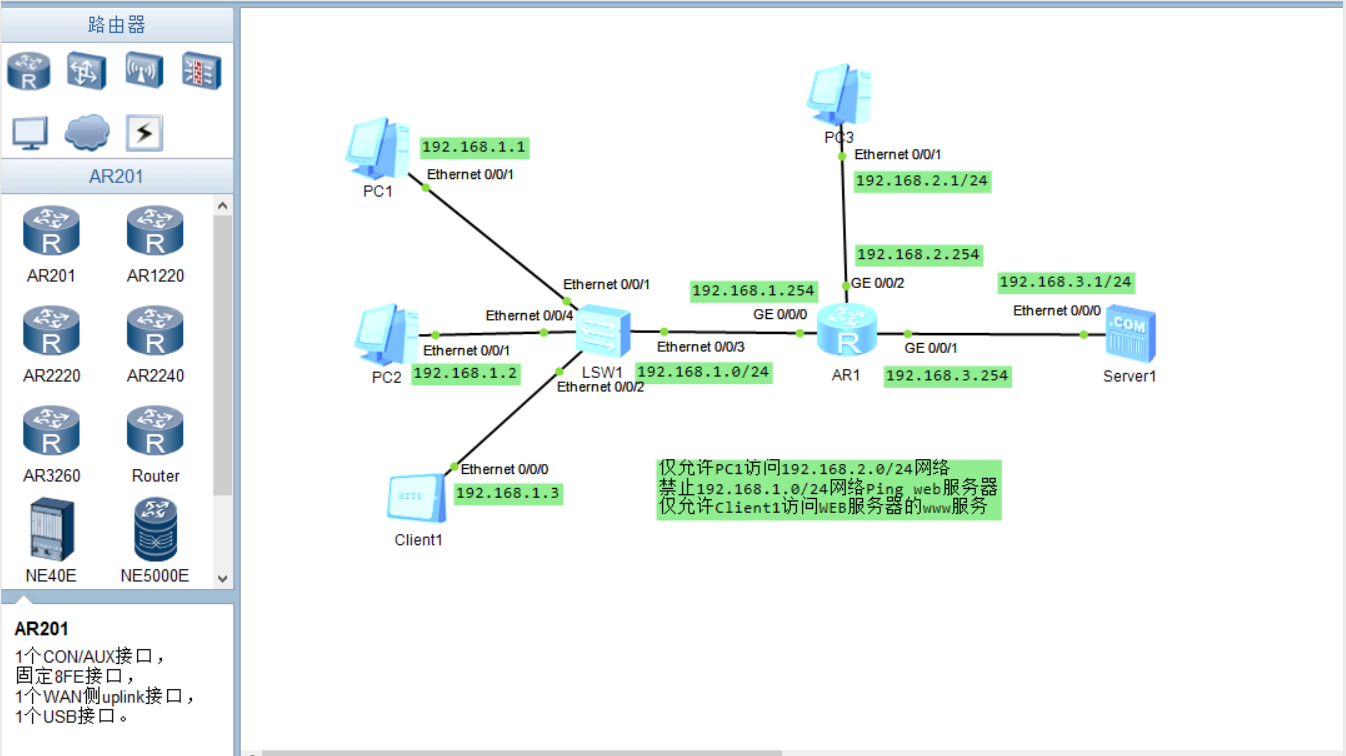

搭建如下所示环境

一、实现第一个目标：仅允许PC1访问192.168.2.2/24网络（即仅允许PC1访问PC3）

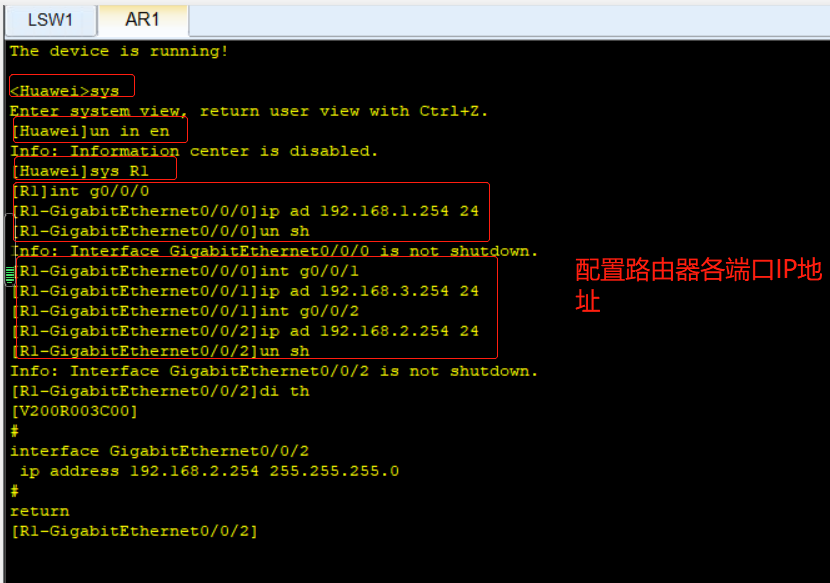

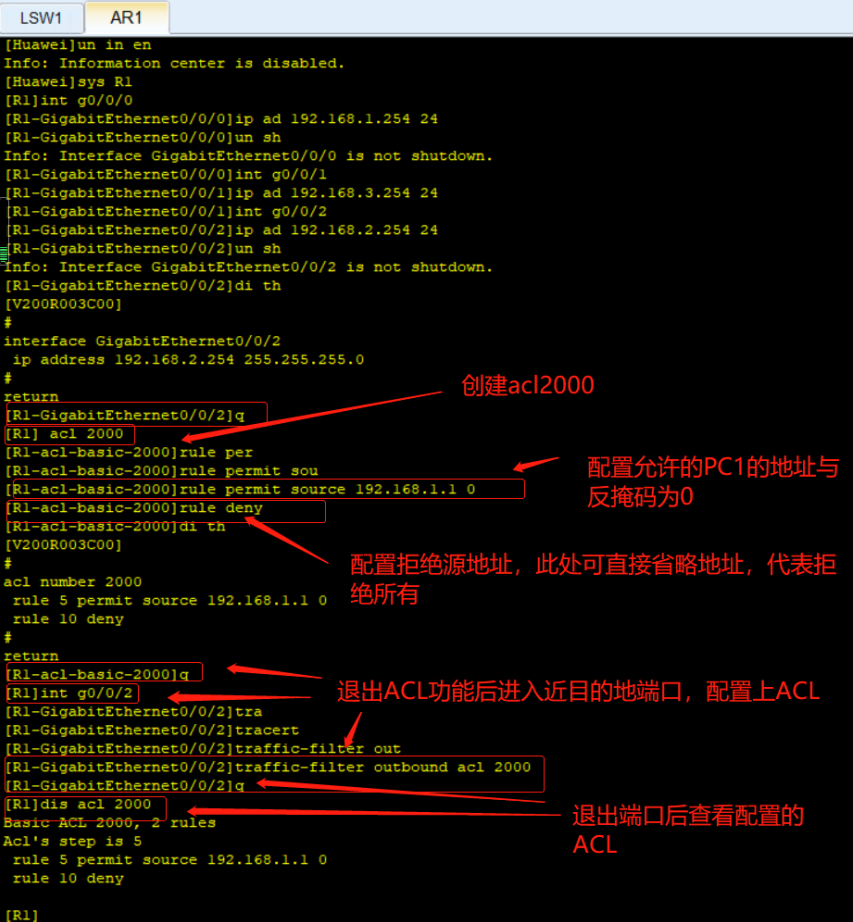

1、配置路由器R1

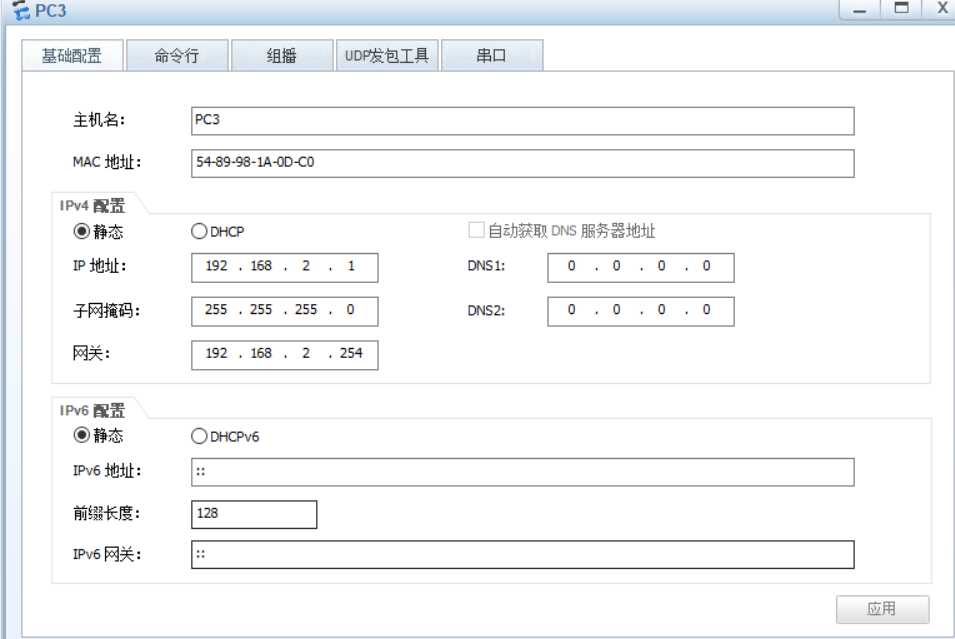

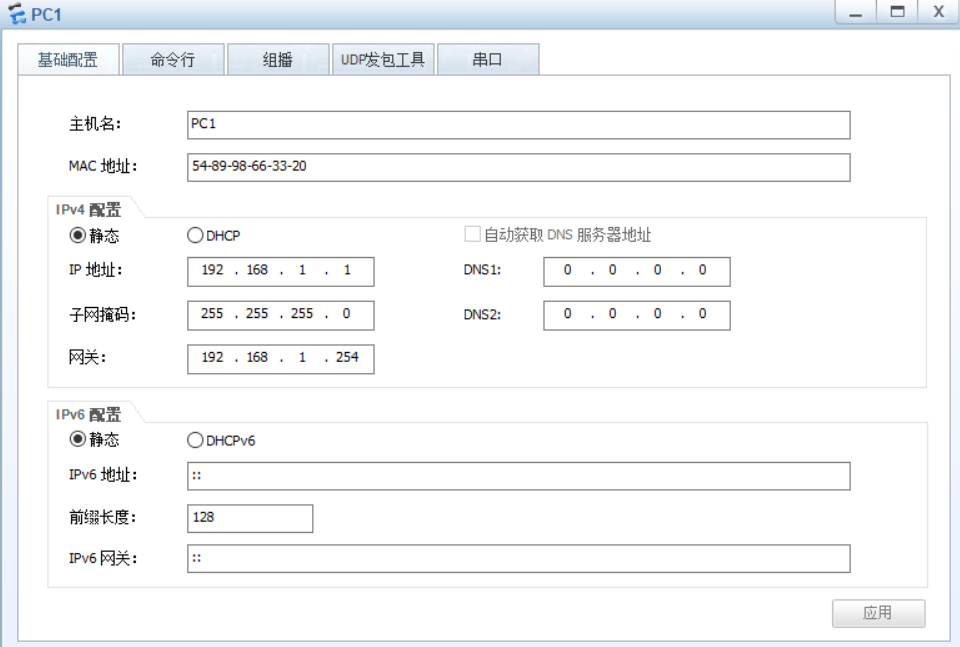

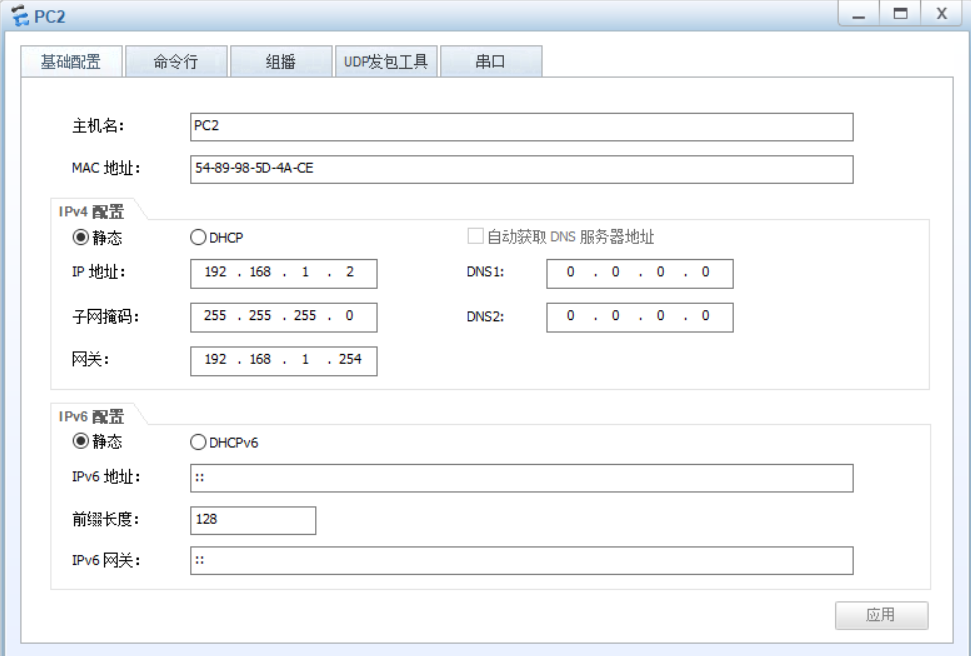

2、配置PC机

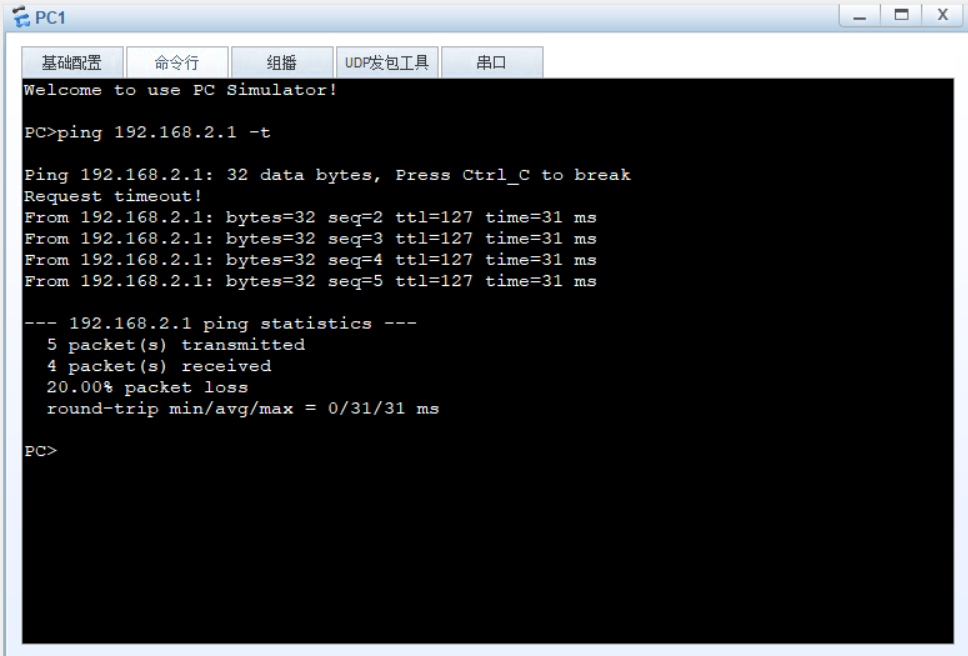

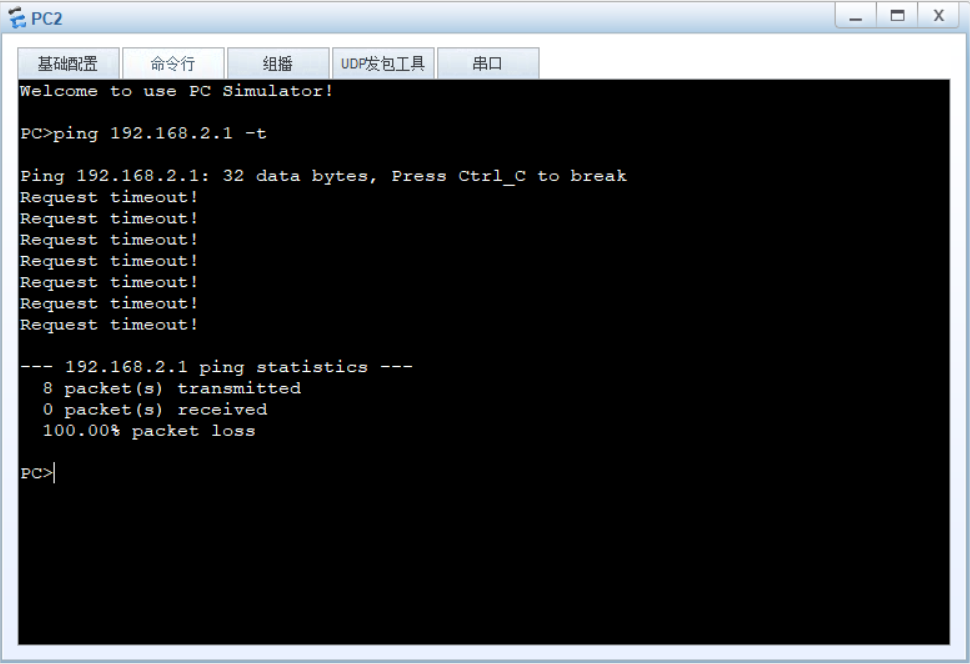

3、分别在PC1和PC2上ping PC3

4、发现只有PC1可以Ping同PC3，PC2不能ping同PC3，实验目的实现

二、禁止192.168.1.0/24网络ping Web服务器

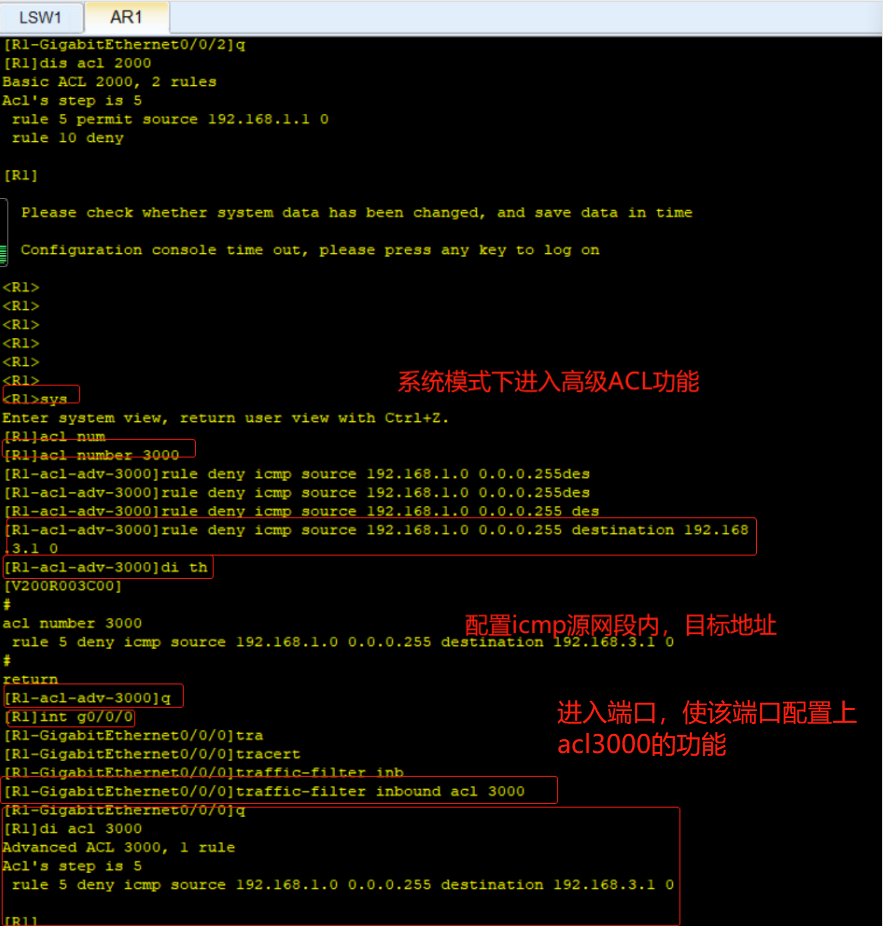

1、配置路由器R1上的acl功能

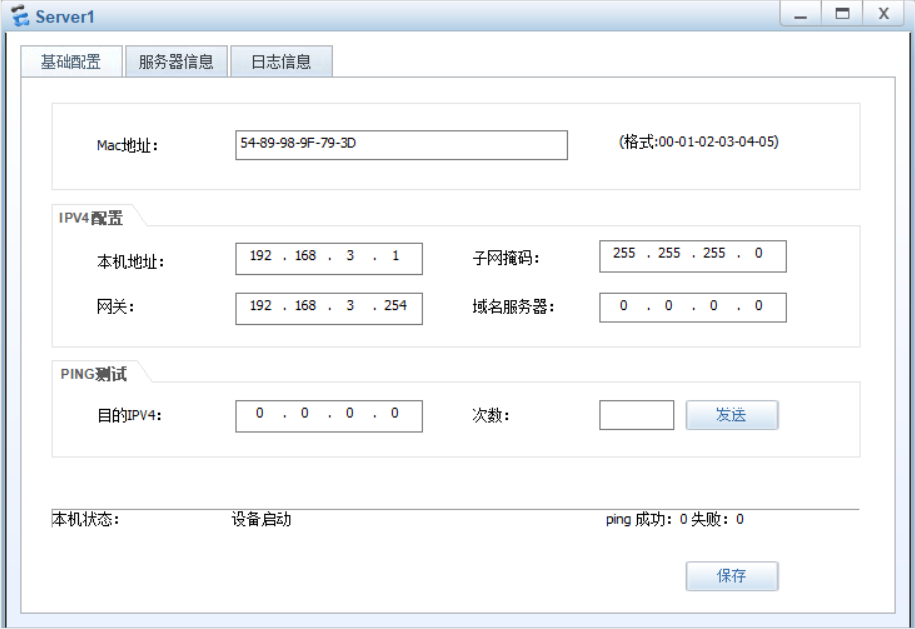

2、配置服务器

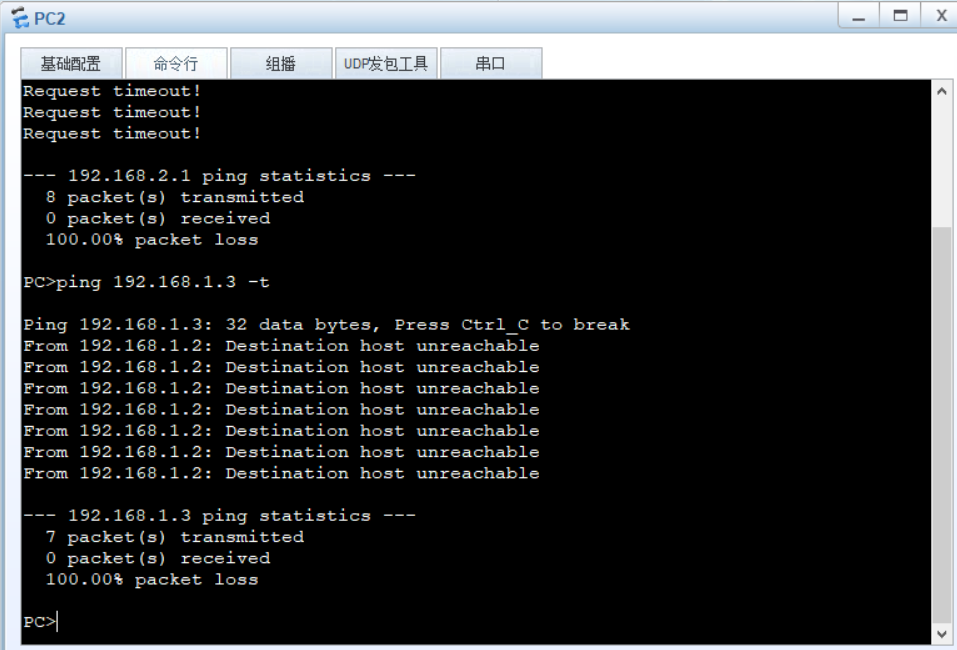

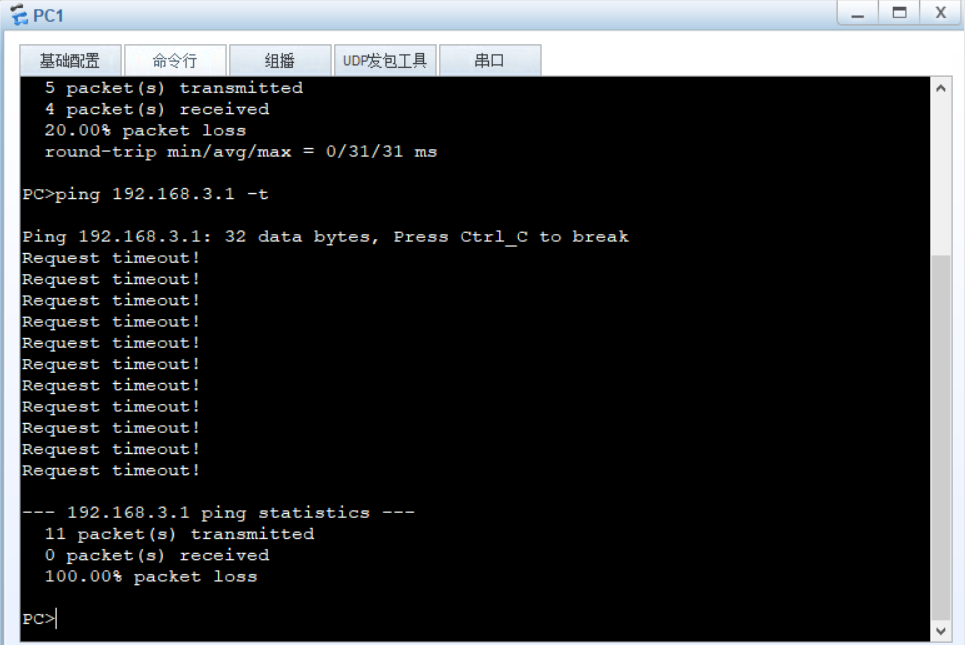

3、用PC1和PC2 ping 服务器，发现不能接通，实验目的达到

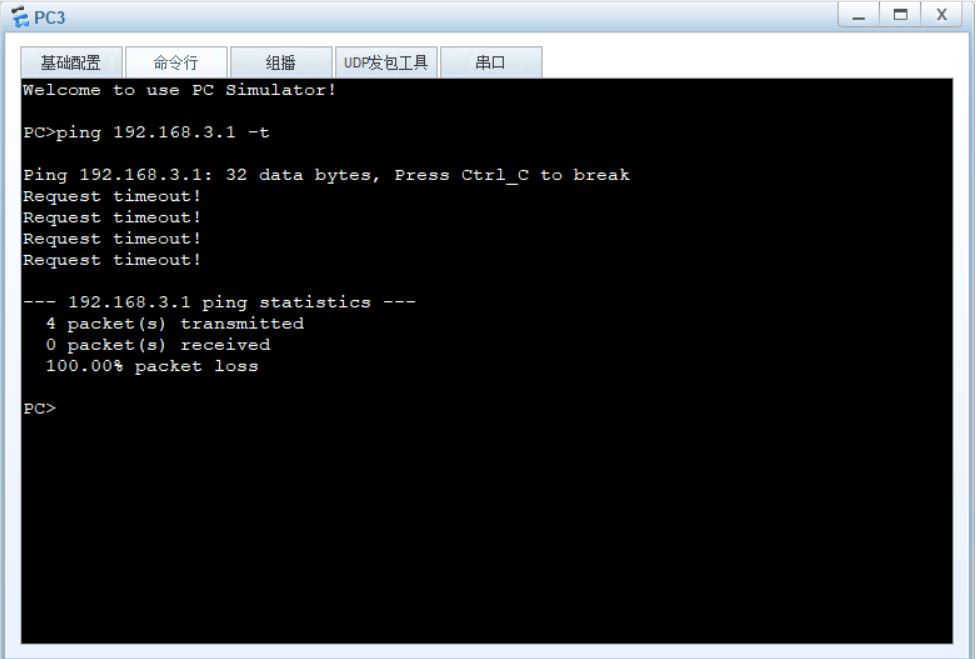

4、为什么PC3也不能连通客户端，因为一开始完成目的一时，创建的acl2000是配置在G0/0/2端口上的，所以客户端 的请求不能达到PC3，所以不能接通。

三、仅允许Client1访问WEB服务器的www服务

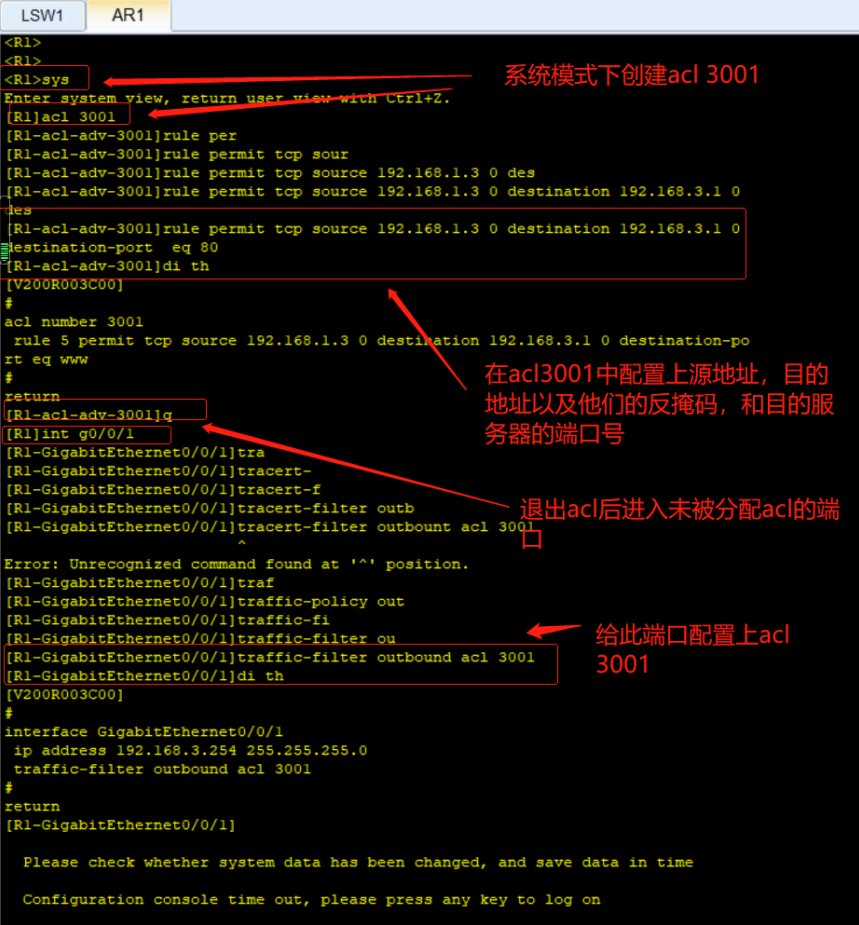

1、配置路由器R1，此时注意配置acl时有端口号配置，所以需要用高级acl功能

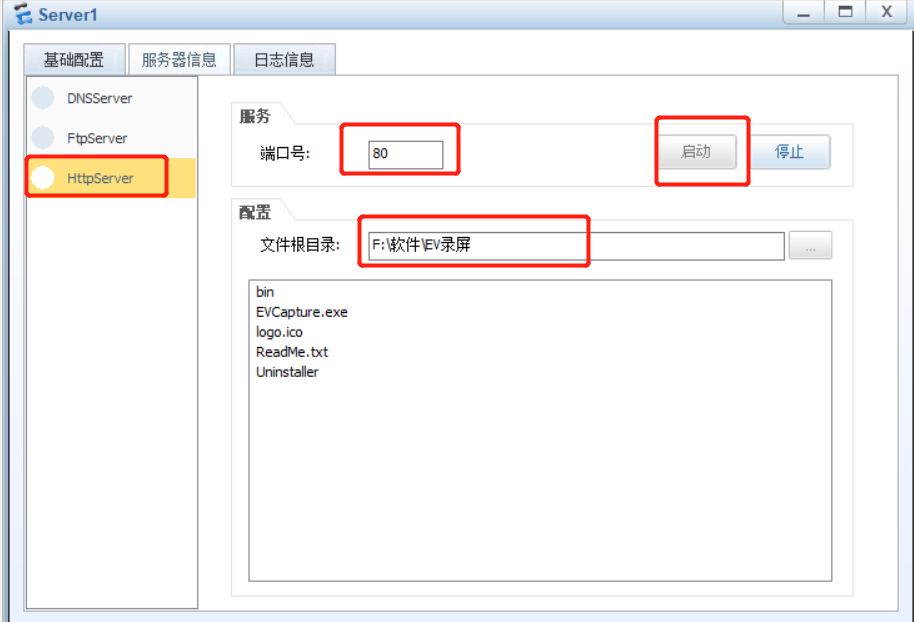

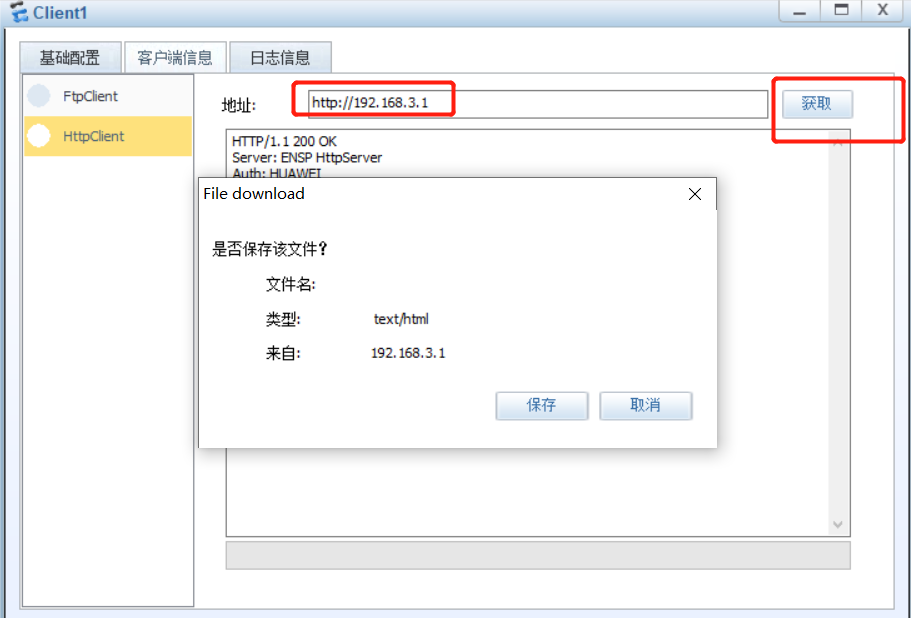

2、配置服务器和客户端，获取文件
