二. L2CAP数据格式

L2CAP的数据格式除非特别声明,否则都是小端

L2CAP一共有记下几个操作模式

• Basic L2CAP Mode((equivalent to L2CAP specification in Bluetooth v1.1) 默认模式,在未选择其他模式的情况下,用此模式。

• Flow Control Mode,此模式下不会进行重传,但是丢失的数据能够被检测到,并报告丢失。

• Retransmission Mode,此模式确保数据包都能成功的传输给对端设备。

• Enhanced Retransmission Mode,此模式和重传模式类似,加入了Poll-bit等提高恢复效率。

• Streaming Mode,此模式是为了真实的实时传输,数据包被编号但是不需要ACK确认。设定一个超时定时器,一旦定时器超时就将超时数据冲掉。

• LE Credit Based Flow Control Mode,被用于LE设备通讯。

• Enhanced Credit BasedFlow Control Mode

1. 面向连接的基本模式数据格式(CONNECTION-ORIENTEDCHANNELS IN BASIC L2CAP MODE)

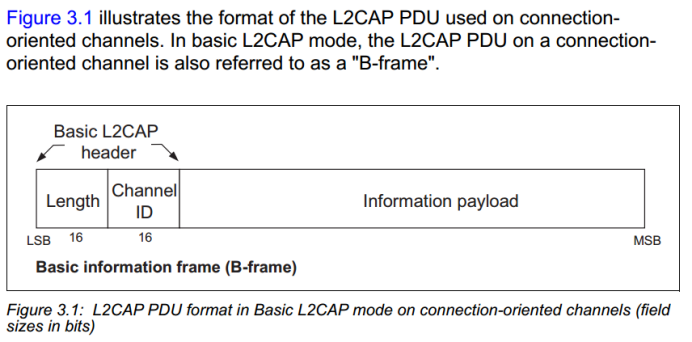

格式如下,面向连接的基本模式称为B-frame

参数:

Length:Information payload的长度

Channel ID:The channel ID (CID) identifies the destination channel endpoint of the packet.

Infomation payload:就是后面的数据,有可能是L2CAP本身的(比如signal通道),也有可能是上层协议

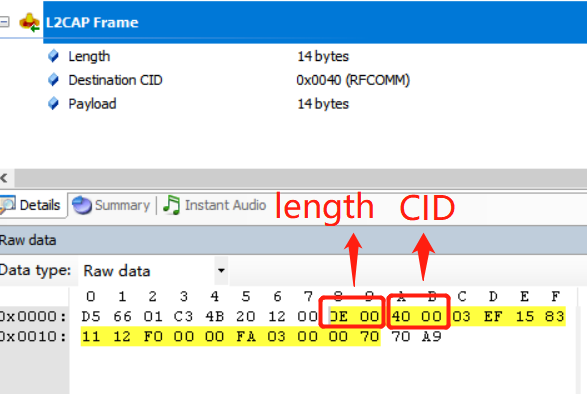

我们找一个B-frames来看下

其中:

0x0e 0x00 -> payload len是0xe,也就是CID后面黄色长度

0x40 0x00-> CID为0x0040.

2.无连接的基本模式数据格式(CONNECTIONLESS DATACHANNEL IN BASIC L2CAP MODE)

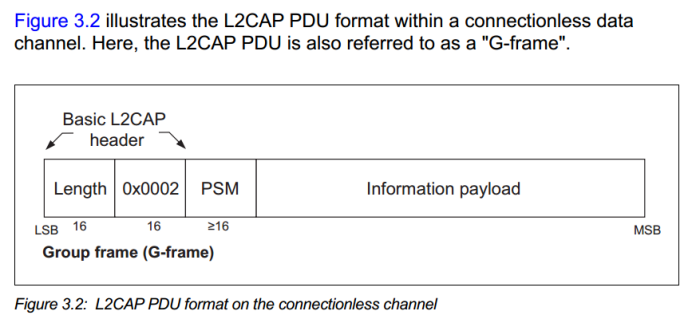

格式如下,无连接的基本模式称为G-frame

参数:

Length:InFormation payload + PSM的长度

CID:固定0x0002

PSM(Protocol/Service Multiplexer):主要就是用于标识协议的,协议的PSM具体参照,

https://www.bluetooth.com/specifications/assigned-numbers/logical-link-control/

如下:

Protocol and Service Multiplexers (PSMs)

Protocol PSM Reference
SDP 0x0001 See Bluetooth Service Discovery Protocol (SDP), Bluetooth SIG
RFCOMM 0x0003 See RFCOMM with TS 07.10, Bluetooth SIG
TCS-BIN 0x0005 See Bluetooth Telephony Control Specification / TCS Binary, Bluetooth SIG
TCS-BIN-CORDLESS 0x0007 See Bluetooth Telephony Control Specification / TCS Binary, Bluetooth SIG
BNEP 0x000F See Bluetooth Network Encapsulation Protocol, Bluetooth SIG
HID_Control 0x0011 See Human Interface Device, Bluetooth SIG
HID_Interrupt 0x0013 See Human Interface Device, Bluetooth SIG
UPnP 0x0015 See [ESDP], Bluetooth SIG
AVCTP 0x0017 See Audio/Video Control Transport Protocol, Bluetooth SIG
AVDTP 0x0019 See Audio/Video Distribution Transport Protocol, Bluetooth SIG
AVCTP_Browsing 0x001B See Audio/Video Remote Control Profile, Bluetooth SIG
UDI_C-Plane 0x001D See the Unrestricted Digital Information Profile [UDI], Bluetooth SIG
ATT 0x001F See Bluetooth Core Specification
​3DSP 0x0021​ ​​See 3D Synchronization Profile, Bluetooth SIG.
​LE_PSM_IPSP ​0x0023 See Internet Protocol Support Profile (IPSP), Bluetooth SIG
OTS 0x0025 See Object Transfer Service (OTS), Bluetooth SIG
EATT 0x0027 See Bluetooth Core Specification

我们的代码定义如下:

/* Protocol and service multiplexor */
#define SDP_PSM 0x0001
#define RFCOMM_PSM 0x0003
#define TCS_BIN_PSM 0x0005
#define TCS_BIN_CORDLESS_PSM 0x0007
#define BNEP_PSM 0x000F
#define HID_CONTROL_PSM 0x0011
#define HID_INTERRUPT_PSM 0x0013
#define UPNP_PSM 0x0015
#define AVCTP_PSM 0x0017
#define AVDTP_PSM 0x0019
#define AVCTP_BROWSING_PSM 0x001B
#define UDI_C_PLANE 0x001D
#define ATT_PSM 0x001F
#define DSP_3_PSM 0x0021
#define LE_PSM_IPSP_PSM 0x0023
#define OTS_PSM 0x0025
#define EATT_PSM 0x0027

InFormation payload:上层协议的数据。

我们没有K-frame的btsnoop,所以就不贴了
