Qt的5种常用布局搭建

由 ≡放荡痞女 提交于 2020-08-16 16:39:49

Qt布局详解：



界面开发首先要对整个界面进行布局，使窗体上的所有的控件必须有一个合适的尺寸和位置。那么做出来的界面才看起来美观。

那么如何对界面进行布局呢？Qt提供了一些类负责排列窗体上的控件，主要有：QHBoxLayout，QVBoxLayout，QGridLayout，QFormLayout，QStackLayout。（布局管理类）这些类简单易用，无论在代码中还是用Qt Designer开发程序都能用到。

      常用的布局方法：

（1）使用水平布局类QHBoxLayout；

（2）使用垂直布局类QVBoxLayout；

（3）使用网格布局类QGridLayout；

（4）使用表格布局类QFormLayout;

（5）使用分组布局类QStackLayout(  QStackedLayout类把子控件进行分组或者分页，一次只显示一组或者一页，隐藏其他组或者页上的控件)。

这些方法可以嵌套使用。使用这些Qt布局管理类的另一个原因是，在程序、系统改变字体，语言或者在不同的平台上运行时，布局管理器能够自动调整窗体里所有控件的大小和尺寸。

布局管理的三种方式：

Qt中有三种方式对窗体上的控件进行布局管理：

1.绝对位置定位（absolute positioning）：控件布局是固定位置，没有自适应功能。

例子如下：

QWidget *pWidget = new QWidget;

QLabel label(pWidget);

label.setText(QObject::tr("姓名："));

label.setGeometry(10,10,20,20);

 QLineEdit namedLineEdit("小王",pWidget);

namedLineEdit.setGeometry(35,10,50,20);

 QPushButton *btn = new QPushButton(QObject::tr("关闭"),pWidget);

     btn->setGeometry(90,10,40,20);



2.手工布局（manual layout）：给出控件的绝对位置，但是他们的尺寸根据窗口的大小确定，可以通过重写窗体控件的resizeEvent()实现对子控件的大小设置。



3.布局管理器（layout managers）：运用QHBoxLayout、QVBoxLayout、QGridLayout 、QFormLayout、QStackLayout布局。



(1).Horizontal Layout布局设置（水平布局）:他包含的对象都横向排列开,示例如图3-1所示：





                                             图 3-1  水平布局

(2).Vertical Layout布局设置（垂直布局）:他包含的对象都纵向排列开，示例如图3-2所示：



                                                 图3-2  竖直布局



(3).Grid Layout布局设置（网格布局）：将控件放置到网格中布局，它本身会从父窗口或父布局中占据尽可能多的界面空间，然后把自己的空间划分为行和列，再把每个控件塞到设置好的一个或多个单元格中。通常情况下 QGridLayout不需要自己添加空白条 QSpacerItem，因为其他功能控件把各自的单元格占据之后，剩下没控件占据的单元格自然就是空的，空的格子默认里面什么都没有，也没有空白条。示例如图3-3所示：



                                                  图3-3 网格布局

(4).Form Layout布局设置（表格布局）：专门用于管理输入控件和与之相关的标签等表单布局，QFormLayout固定为两列布局，并针对表单做了建模，配套了一堆方便使用的函数。网格布局器的基本单元是单元格，而表单布局器的基本单元是行。表单布局器是高度建模并封装的，它没有 addWidget()和 addLayout()之类的函数，它只有addRow()函数。表单布局器中一行的空间可以由多个控件占据，也可以由一个控件占据。示例如图3-4所示：



                                                    图3-4 表格布局

(5).布局管理器在指定的位置留出一块空间：（Qt Designer中，可以加入一个spacer实现这一功能）示例如图3-5所示:



                                                 图3-5  布局留出指定空间

(6).QSpliter分割器的作用：分裂器 QSplitter 是一个实体功能控件，它的基类是 QFrame，QFrame 基类正是 QWidget。QSplitter 可以独立存在，可以作为父窗口容纳多个子控件，分裂器会完全拥有内部的子控件。在 Qt 设计师或 QtCreator 设计模式左边 Widget Box 里面没有分裂器可以拖动，使用分裂器的方式是：选中已有的控件，然后点击上面工具栏的水平分裂器或垂直分裂器按钮。比如上图是将三个丰富文本编辑器作为一个水平分裂器排布 的。分裂器内每个控件都有一个手柄 Handle，水平分裂器内控件的手柄在左边，垂直分裂器内控件的手柄在控件上方。第 0 个控件的手柄是永久隐藏的，分裂器自身占据的大矩形四个边界线通常不能拖动拉大，只能拖动控件之间的手柄，比如上图的手柄 1 和 手柄 2 。分裂器整体的尺寸不是用户控制的，而在分裂器内部的控件尺寸可以让用户手工拖动手柄来控制。在程序运行时，水平分裂器内各个控件的宽度、垂直分裂器内部各个控件的高度， 一般都是用户拖动手柄控制，这是分裂器和布局器最大的不同。

具体操作如下图3-6所示：



                                                               图  3-6

实际效果如下图3-7所示：



                                                     图 3-7分割实际效果图







sizepolicy:

1. Fixed: 大小不能改变

2. Minimum: 已经是最小, 不能再被缩小, 但能放大.

3. Maximum: 已经是最大, 不能再被放大, 但能缩小.

4. Preferred:  控件的sizeHint()是他的sizeHint, 能被缩小, 放大.

5. Expanding: 控件可以自行增大或者缩小.





设置部件大小

只要是继承自QWidget的类都有以下两个属性：

大小提示：siziHint() 保存部件的建议大小信息 ->通过函数可获取

最小大小提示：minimumSizeHint() 保存部件的建议最小大小信息 ->通过函数可获取

sizePolicy属性：

常量 描述
QSizePolicy::Fixed 只能使用sizeHint()提供的值，无法伸缩
QSizePolicy::Minimum siziHint()提供的大小是最小的，部件可以被拉伸
QSizePolicy::Maximum sizeHint()提供的是最大大小，部件可以被压缩
QSizePolicy::Preferred sizeHint()提供的大小是最佳大小，可以拉伸可以压缩
QSizePolicy::Expanding sizeHint()提供的是合适的大小，部件可以被压缩，不过更倾向于拉伸来获得更多的空间
QSizePolicy::MinimumExpanding sizeHint()提供的大小是最小的，部件倾向于被拉伸来获取更多的空间
QSizePolicy::Ignored sizeHint()的值被忽略，部件将尽可能的被拉伸来获取更多的空间

关于伸缩因子(stretch factor)的概念：在代码中，可以在使用布局管理器的addWidget()函数添加部件时，在第二个参数指定伸缩因子。2，1



QLayout

属性 说明
layoutName 现在所使用的布局管理器的名称
layoutLeftMargin 设置布局管理器到界面左边界的距离
layoutTopMargin 设置布局管理器到界面上边界的距离
layoutRightMargin 右边界
layoutBottomMargin 下边界
layoutSpacing 布局管理器各个子部件间的距离
layoutStretch 伸缩因子
layoutSizeConstraint 设置大小约束条件

QT窗口尺寸，窗口大小和大小改变引起的事件 QResizeEvent。

来源: http://www.qtcn.org/bbs/apps.php?q=diary&a=detail&did=1277&uid=139581








来源：http://blog.csdn.net/dbzhang800/article/details/6741344?reload

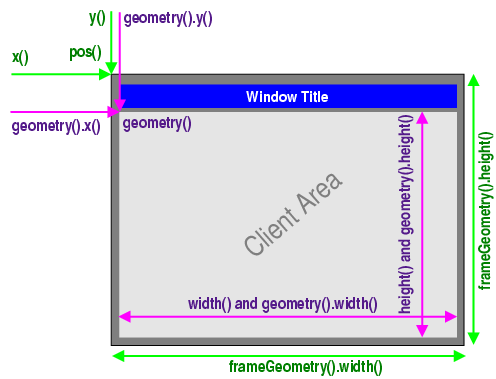

操作：


frameGeometry()


几何尺寸(位置+大小)


对于窗口，包含窗口装饰器


x()y()pos()


只包含位置信息(左上角坐标)


move()


只移动位置


geometry()


几何尺寸(位置+大小)


不包含窗口装饰器


width()height()rect()size()


只包含大小信息


setGeometry()


改变位置+大小


resize()


只改变大小



一直在考虑怎么使中心窗口在主窗口全屏之后，中心窗口也按比例放大。
其中包括，中心窗口的大小适应，中心窗口
1.创建你的UI，其中使用弄好你的顶级布局，选中widget窗口 - 点击右键 - 布局 - 栅格布局。

2.构造函数中





复制代码

  1.   centralWidget = new QWidget;
       QWidget * a = new QWidget(centralWidget);
       ui1->setupUI(a);
         a->hide();
       QWidget * b = new QWidget(centralWidget);
       ui2->setupUI(b);
         b->hide();
       setCentralWidget(centralWidget) //这样的好处在于，你可以弄很多ui，想使用哪个UI直接uin->setupUI(widgetn),再widgetn->show()就可以了。








3.但是如果你想拖动主窗口的时候，能够让窗口中的组件随着窗口也能缩放的话，需要重写resizeEvent，原因在于，在构造之后，子窗口的大小就是固定的。

复制代码

  1. void resizeEvent(QresizeEvent* size){
        centralWidget->resize(frameGeometry().size()); //是采用size()还是frameGeometry.size()根据自己的需求。
    }



有什么问题，请留言说明，大家一起交流并且解决。

附加设备相关的屏幕尺寸信息，如果你重写resizeEvent的话，我认为这是不必要的。
QDesktopWidget* desktopWidget = QApplication::desktop();
//得到客户区矩形
QRect clientRect = desktopWidget->availableGeometry();
//得到应用程序矩形
QRect applicationRect = desktopWidget->screenGeometry();
